1）图样中的某一局部或构件，如需另见详图，应以索引符号索引，如图3-6a所示。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。索引符号应按下列规定编写：

索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线，如图3-6b所示。

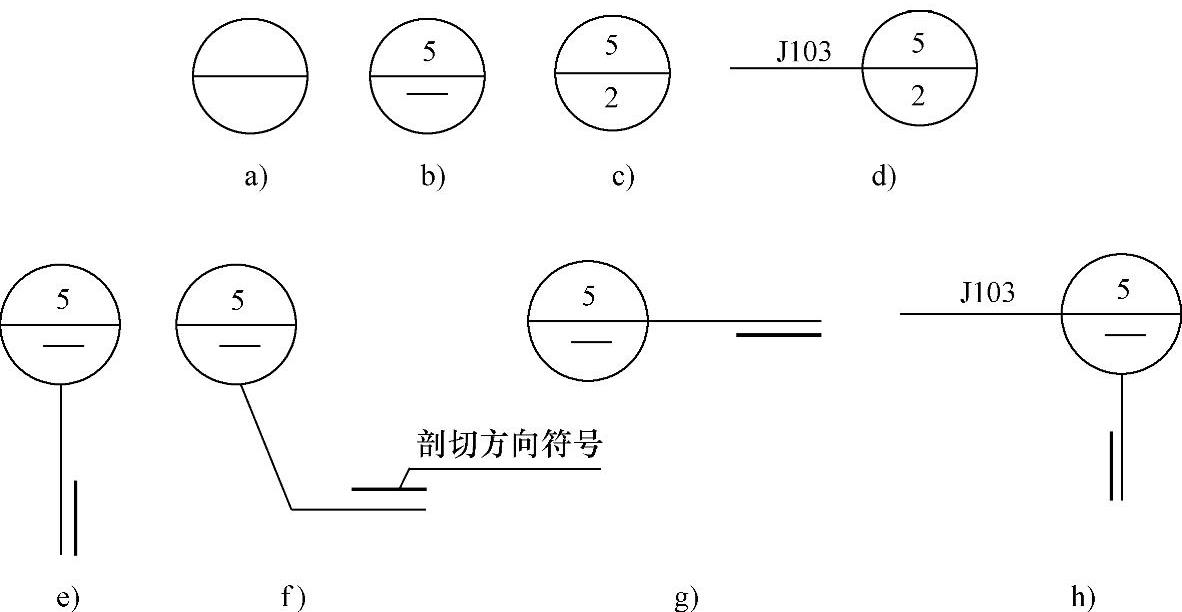

图3-6 索引符号

a）～d）索引符号 e）～h）索引剖面详图的索引符号

索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号，如图3-6c所示。数字较多时，可加文字标注。

索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号，如图3-6d所示。(www.daowen.com)

2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引投射方向。剖面详图索引符号的编写同一般详图的规定，如图3-6e～h所示。

3）零件、钢筋、杆件、设备等的编号直径宜以5～6mm的细实线圆表示，同一图样应保持一致，其编号应用阿拉伯数字按顺序编写。消火栓、配电箱、管井等的索引符号，直径宜以4～6mm为宜。

4）详图应按次序编号，详图符号的圆应以直径为14mm粗实线绘制，如图3-7所示。

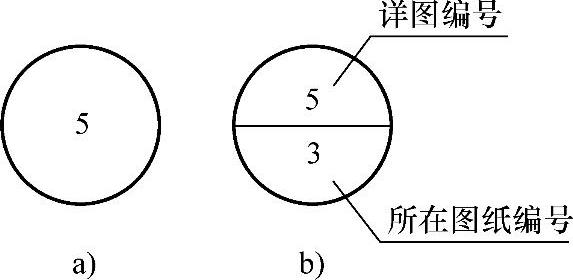

图3-7 详图符号

a）详图与被索引的图在同一张图内 b）详图与被索引的图不在同一张图内
