1.图纸幅面

图纸幅面即图纸的大小，有五种规格。图上所有内容均需绘制在图框内。图纸幅面及图框尺寸应符合表3-1的规定。图纸的格式有横式（以图纸短边作为垂直边）和立式（以图纸长边作为垂直边）两种，横式的用于A0～A3，如图3-1、图3-2所示，其区别在于标题栏的位置，一个在图纸底部，一个在右边。立式的用于A0～A4，如图3-3所示。

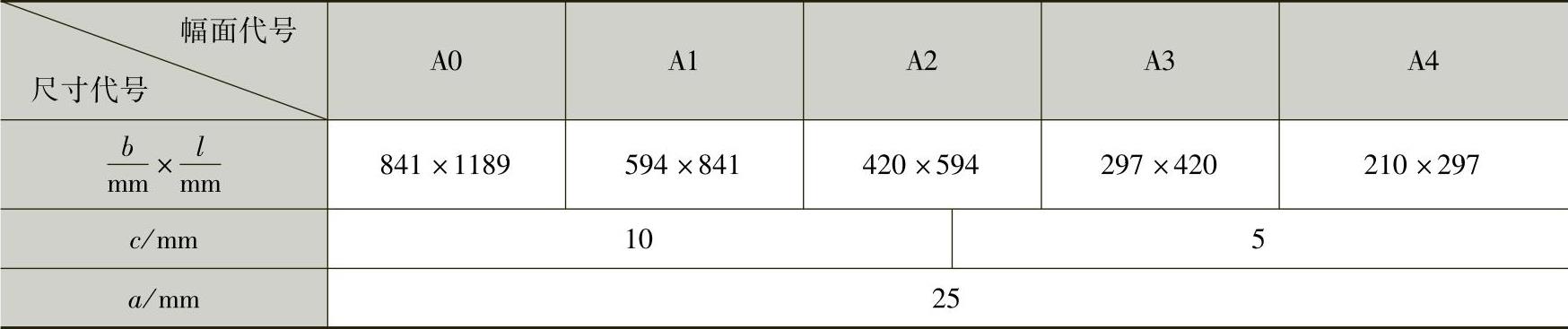

表3-1 幅面及图框尺寸

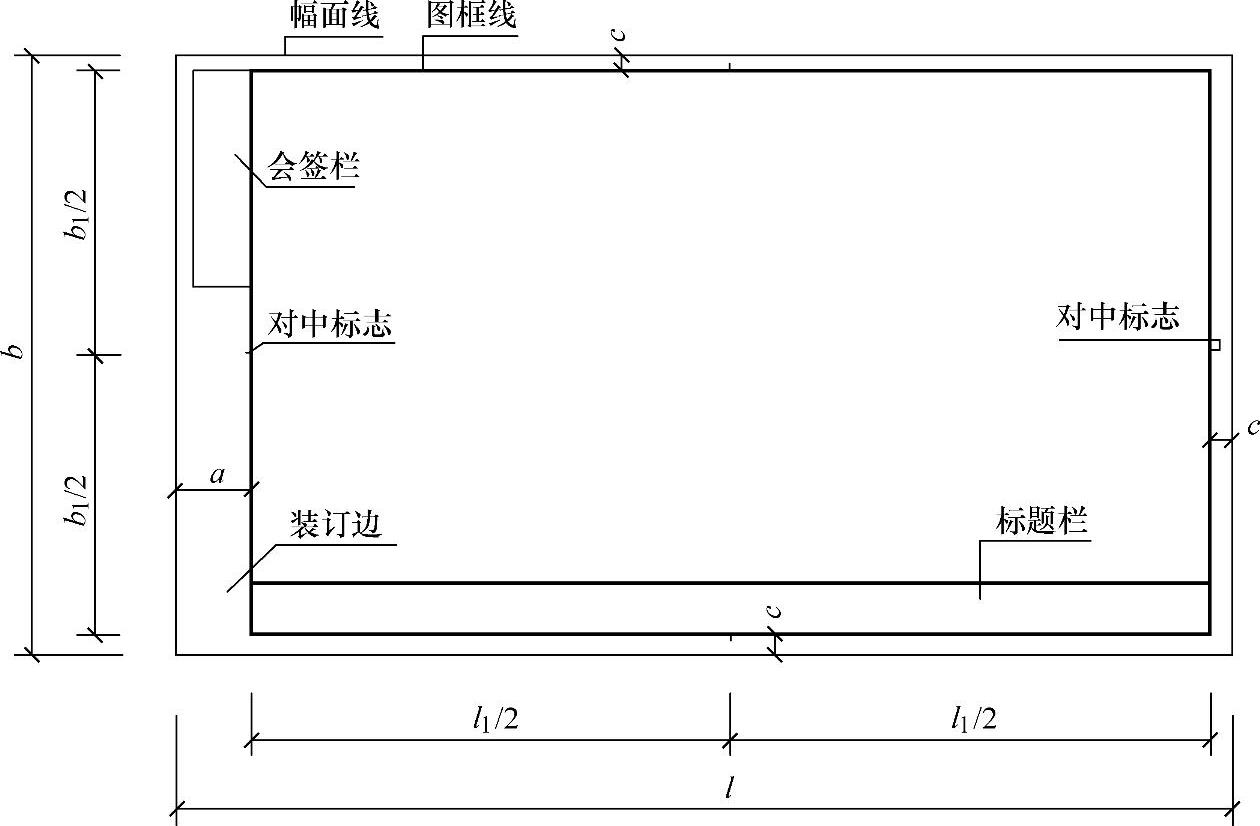

图3-1 A0～A3横式图纸样式（一）

图3-2 A0～A3横式图纸样式（二）

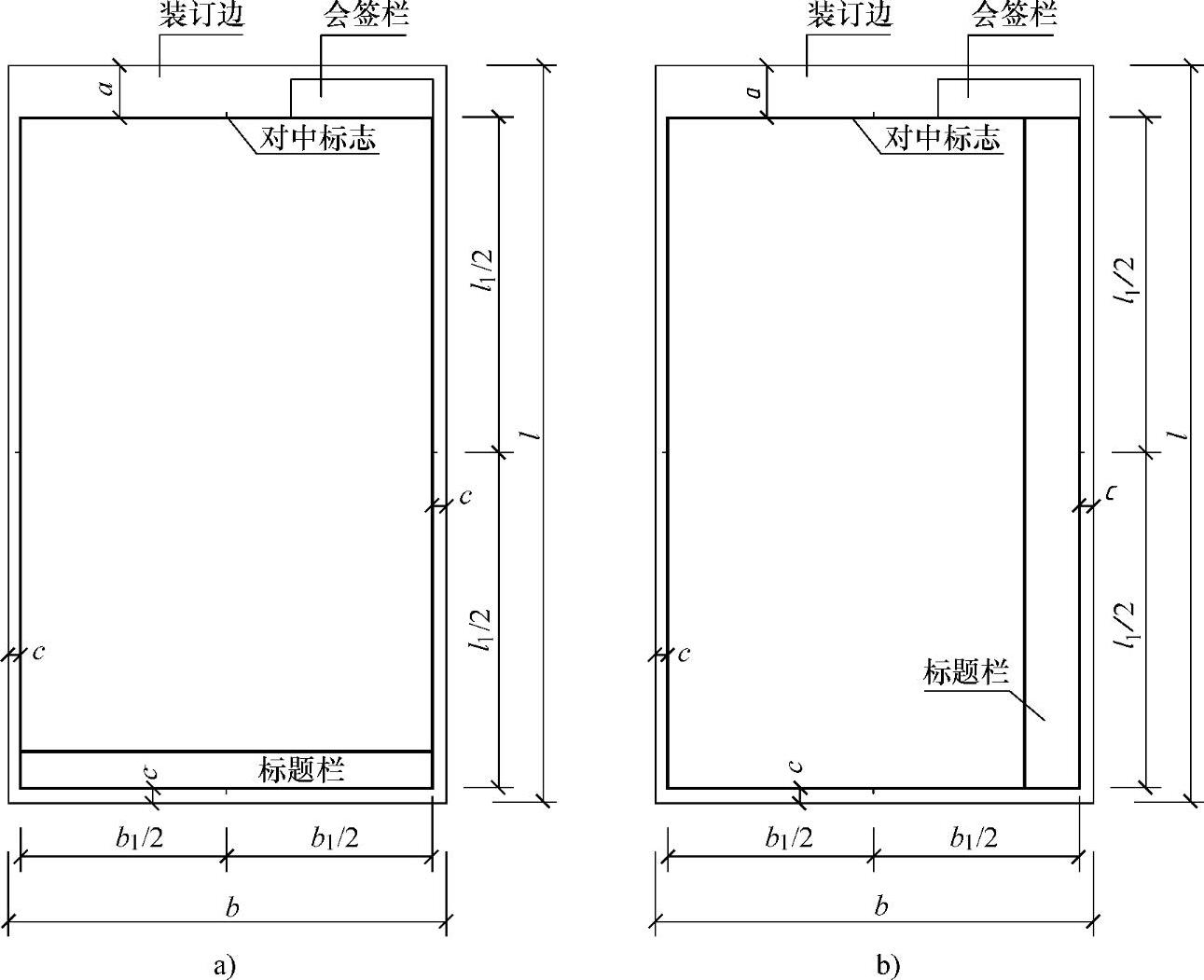

图3-3 A0～A4立式图纸样式

当建筑物较长时。为了方便绘图，可对图纸的长边进行加长。加长的基本单位是图纸长度的1/8或1/4，具体尺寸详见表3-2。图纸的短边不能加长。

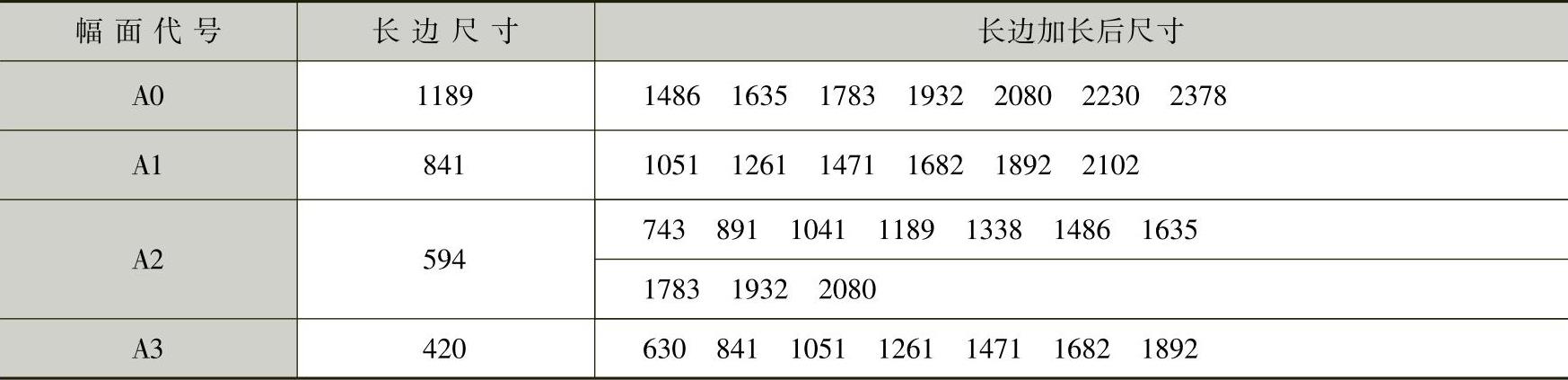

表3-2 图纸长边加长尺寸 （单位：mm）(www.daowen.com)

注：有特殊需要的图纸，可采用841mm×891mm与1189mm×1261mm的幅面。

2.标题栏与会签栏

标题栏位于图纸的底部或右边，格式如图3-4所示，具体的分区及分格尺寸可以根据工程的需要选择，通常各设计院都要自己固定的格式。签字栏应包括实名列和签名列，并应符合下列规定：

1）涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样。

2）在计算机制图文件中当使用电子签名与认证时，应符合国家有关电子签名法的规定。

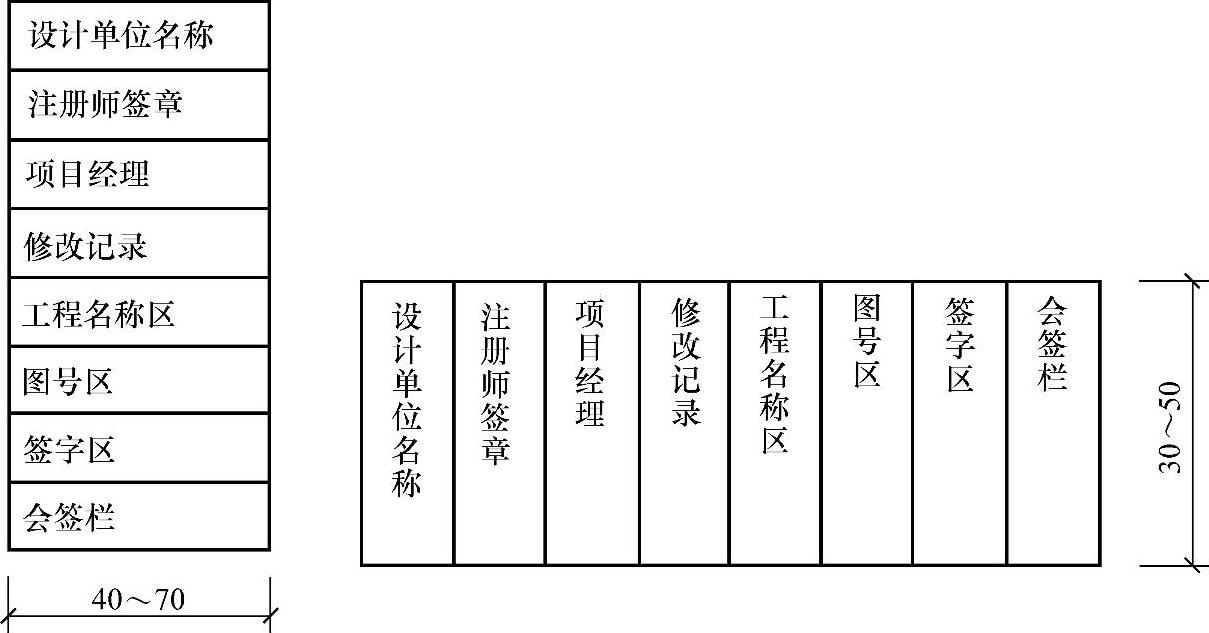

图3-4 标题栏样式

会签栏应按图3-5的格式绘制，其尺寸应为100mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期（年、月、日）；一个会签栏不够时，可另加一个，两个会签栏应并列；不需会签的图纸可不设会签栏。

图3-5 会签栏
