根据不同的剖切方式，剖面图有全剖面图、半剖面图、局部剖面图、阶梯剖面图、旋转剖面图和展开剖面图。

1.全剖面图

假想用一个剖切平面将形体全部“切开”后所得到的剖面图称为全剖面图，如图2-10b中的1-1所示。全剖面图一般用于不对称或者虽然对称但外形简单、内部比较复杂的形体。

2.半剖面图

当形体具有对称平面时，在垂直于对称平面的投影面上的投影，以对称线为分界，一半画剖面，另一半画视图，这种组合的图形称为半剖面图。

图2-10a所示的形体，若用投影图表示，其内部结构不清楚；若用全剖面图表示，则上部和前方的长方形孔都没有表达清楚。将投影图和全剖面图各取一半合成半剖面图，则形体的内部结构和外部形状都能完整、清晰地表达出来，如图2-10b中的2—2所示。

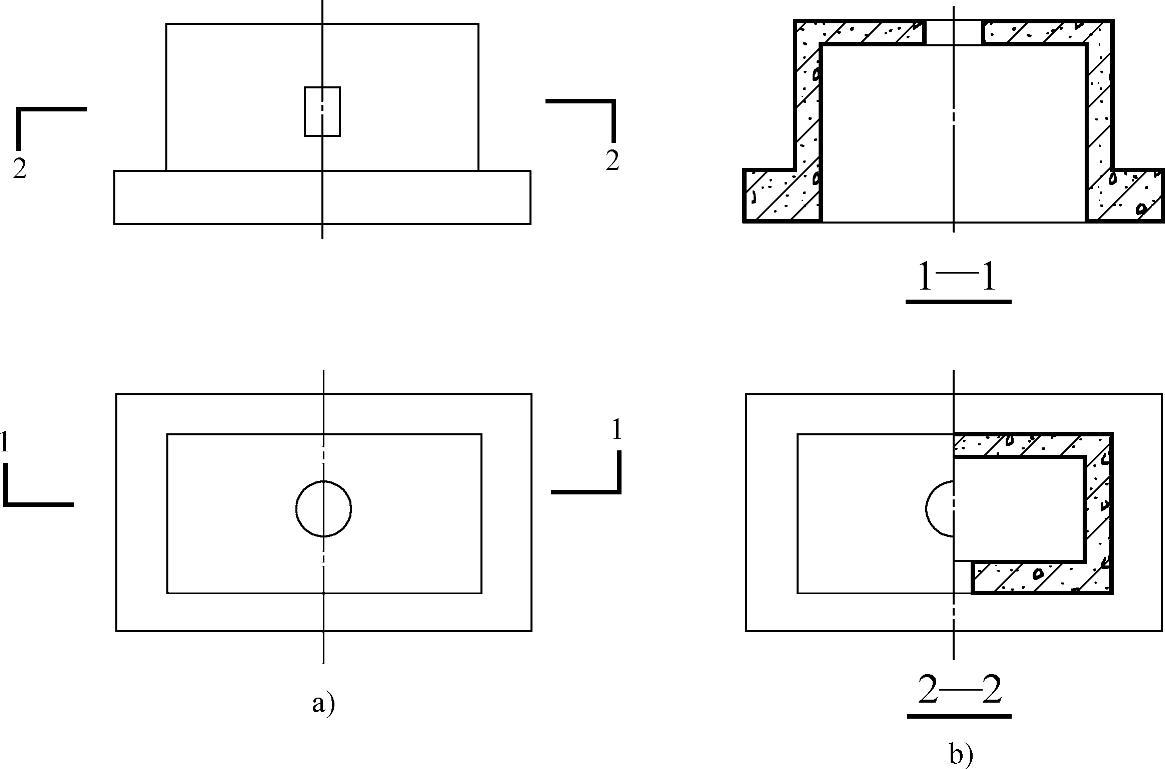

图2-10 全剖面图和半剖面图

a）正投影面 b）剖面图

半剖面图适用于表达内外结构形状对称的形体。在绘制半剖面图时应注意以下几点：

1）半剖面图中视图与剖面应以对称线（细单点长画线）为分界线，也可以用对称符号作为分界线，而不能画成实线。

2）由于剖切前视图是对称的，剖切后在半个剖面图中已清楚地表达了内部结构形状，所以在另外半个视图中虚线一般不再出现。

3）习惯上，当对称线竖直时，将半个剖面图画在对称线的右边；当对称线水平时，将半个剖面图画在对称线的下边。

4）半剖面的标注与全剖面的标注相同。

3.阶梯剖面图

如果一个剖切平面不能将形体内部需要表达的部分同时剖切到时，可用两个或两个以上相互平行的剖切平面剖切物体，所得到的剖面图称为阶梯剖面图。

如图2-11所示，该形体上有两个前后位置不同、形状各异的孔洞，两孔的轴线不在同一正平面内，因而难以用一个剖切平面（即全剖面图）同时通过两个孔洞轴线。为此应采用两个互相平行的平面P₁和P₂作为剖切平面，P₁、P₂分别过圆柱形孔和方形孔的轴线，并将物体完全剖开，其剩余部分的正面投影就是阶梯剖面图。

(www.daowen.com)

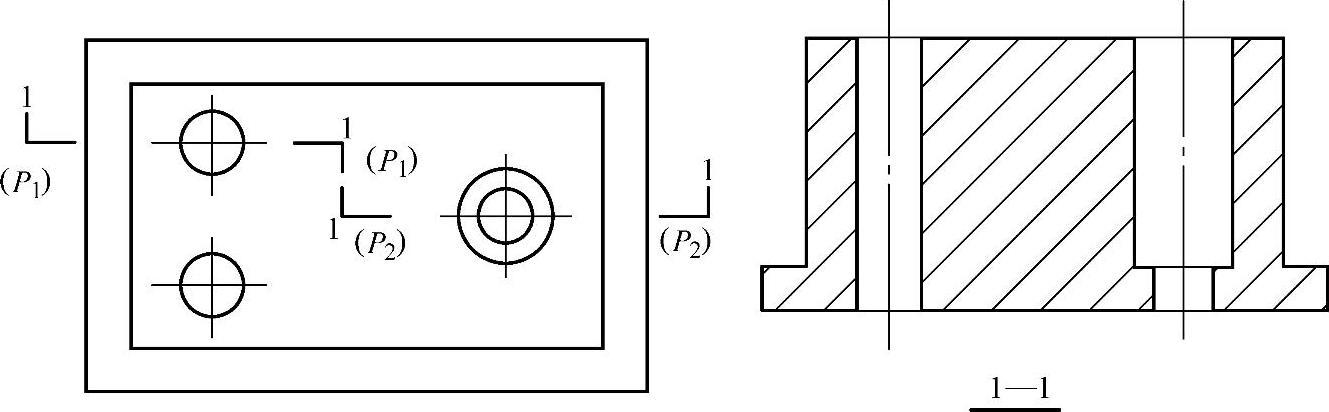

图2-11 阶梯剖面图

4.局部剖面图

将形体的局部剖开，揭去表层，暴露下层的构造，这样就得到了形体的局部剖面图。图2-12所示为一钢筋混凝土杯形基础，为了表示其内部钢筋的配置情况，平面图采用了局部剖面，在基础的某个角画出一定范围的内部结构，清楚的表示出混凝土内部的钢筋的分布情况。

局部剖面图只是形体整个投影图中的一部分，其剖切范围用波浪线表示，是外形视图和剖面的分界线。波浪线不能与轮廓线重合，也不应超出视图的轮廓线，波浪线在视图孔洞处要断开。

局部剖面图一般不再进行标注，它适合于用来表达形体的局部内部结构。

在建筑工程和装饰工程中，为了表示楼面、屋面、墙面及地面等的构造和所用材料，常用分层剖切的方法画出各构造层次的剖面图，称为分层局部剖面图。

如图2-13所示，用分层局部剖面图表示了地面的构造与各层所用材料及做法。

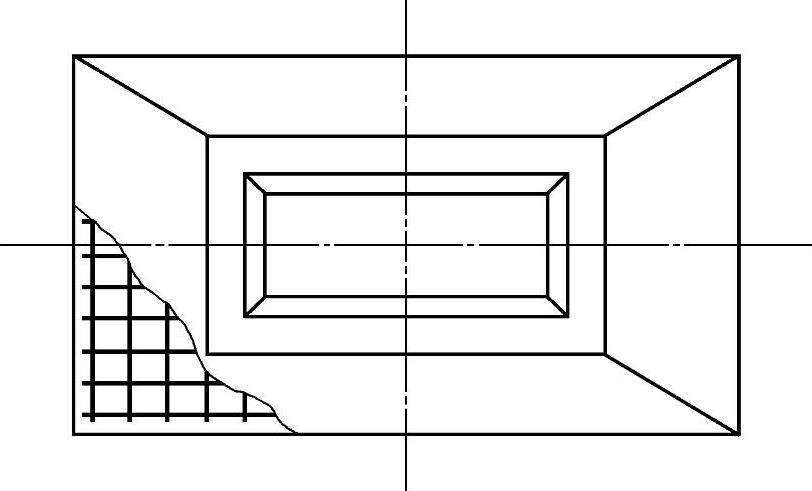

图2-12 基础局部剖面图

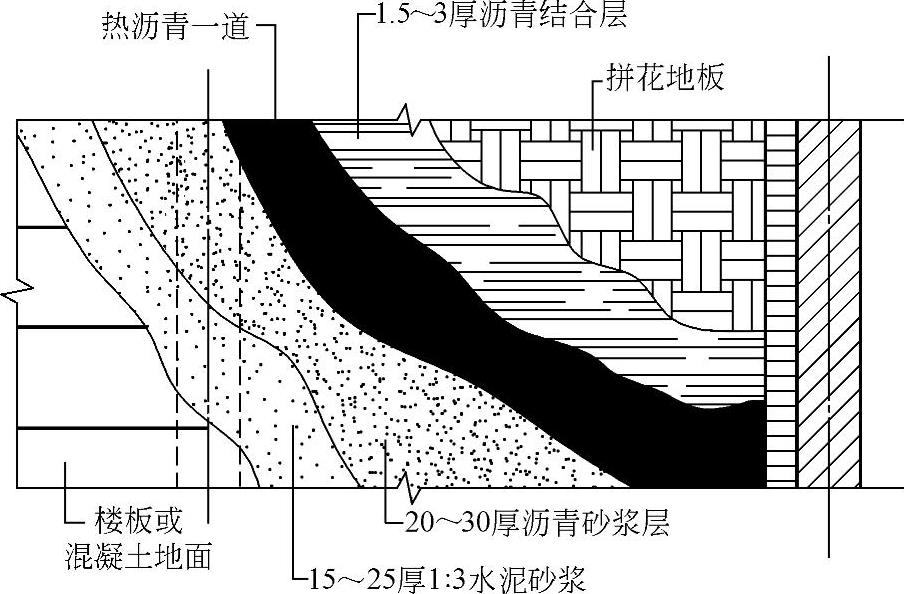

图2-13 楼层地面分层局部剖面图

5.旋转剖面图

用两个相交的剖切平面（交线垂直于基本投影面）剖开物体，把两个平面剖切得到的图形，旋转到与投影面平行的位置，然后再进行投影，这样得到的剖面图称为旋转剖面图。

在绘制旋转剖面图时，常选其中一个剖切平面平行于投影面，另一个剖切平面必定与这个投影面倾斜，将倾斜于投影面的剖切平面整体绕剖切平面的交线旋转到平行于投影面的位置，然后再向该投影面作投影。

绘制旋转剖面图时不应画出两个相交剖切平面的交线。

6.转折剖面图

在形体内部用多次连续转折的剖切平面对形体进行剖切，每个剖切平面剖切后都旋转到同一个平面内，这样得到的剖面图称为转折剖面图。
