1.剖面图的形成

假想用一个剖切平面在形体的适当部位剖切开，移走观察者与剖切平面之间的部分，将剩余部分投射到与剖切平面平行的投影面上，所得的投影图称为剖面图。

图2-7所示为一钢筋混凝土杯形基础的投影图，由于这个基础有安装柱子用的杯口，因而它的正立面图和侧立面图中都有虚线，使图不清晰。假想用一个通过基础前后对称面的正平面P将基础切开，移走剖切平面P和观察者之间的部分，如图2-8a所示，将留下的后半个基础向V面作投影，所得投影即为基础剖面图，如图2-8c所示。显然，原来不可见的虚线，在剖面图上已变成实线，为可见轮廓线。

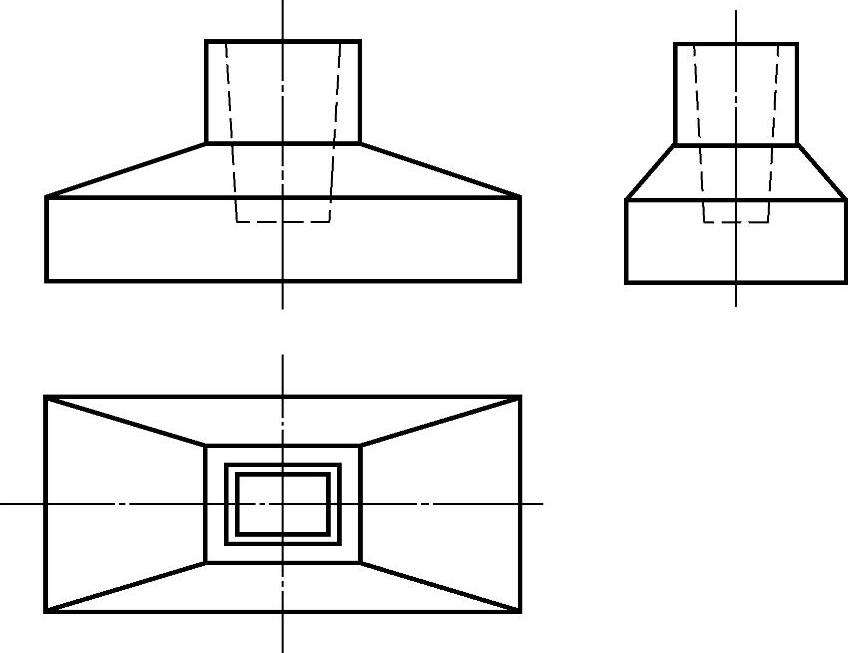

图2-7 杯形基础投影图

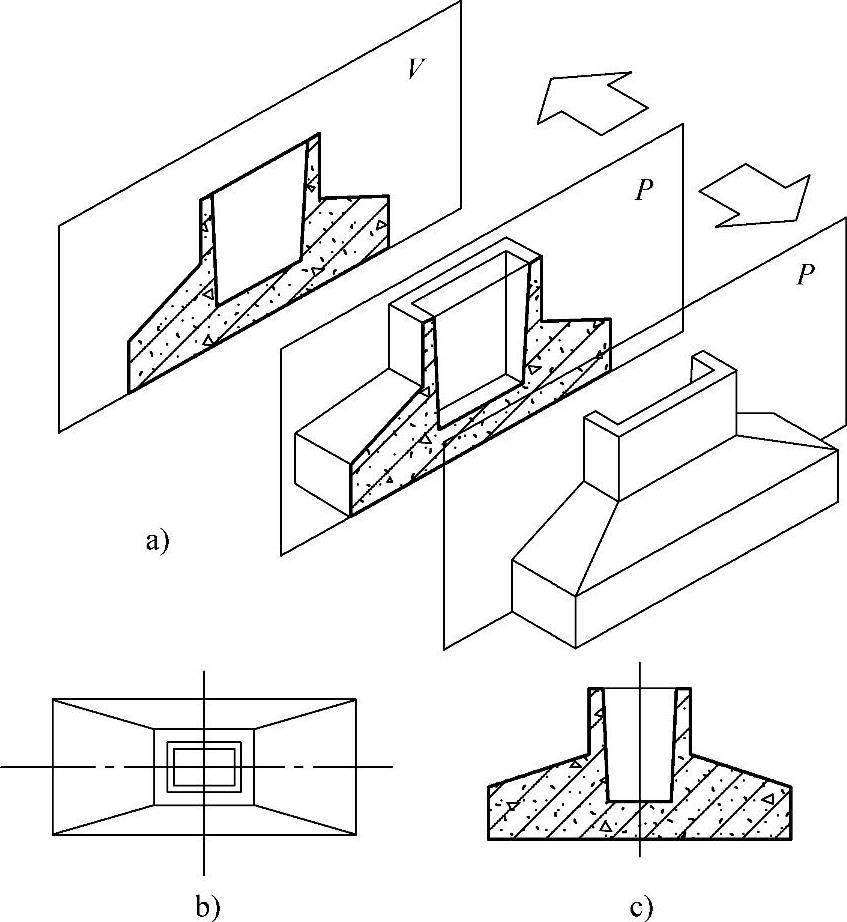

图2-8 杯形基础剖面图的形成

a）剖切位置与投影方向 b）平面图 c）剖面图

剖切平面与形体交线所围成的平面图形称为断面。从图2-8c可以看出，剖面图是由两部分组成的，一部分是断面图形（图中阴影部分），另一部分是沿投射方向未被切到但能看到部分的投影（图中的杯口部分）。

形体被剖切后，剖切平面切到的实体部分，其材料被“暴露出来”。为了更好地区分实体与空心部分，制图标准规定，应在剖面图上的断面部分画出相应建筑材料的图例。

2.剖切符号

剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符号应符合下列规定：

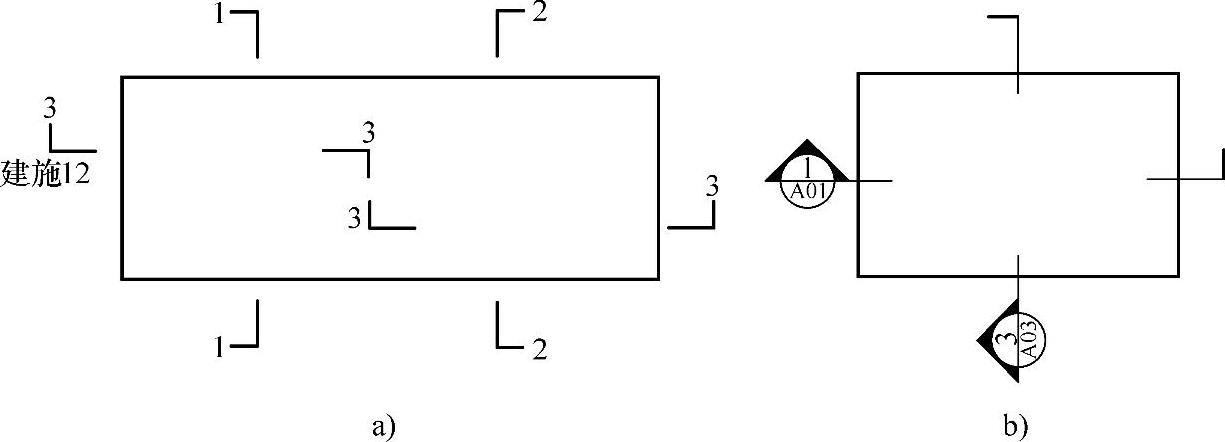

剖切位置线的长度宜为6～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm（图2-9a），也可采用国际统一和常用的剖视方法，如图2-9b所示。绘制时，剖视剖切符号不应与其他图线相接触。

图2-9 剖切符号(www.daowen.com)

剖视剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排，并应注写在剖视方向线的端部；需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。

建（构）筑物剖面图的剖切符号应注在±0.000标高的平面图或首层平面图上。

局部剖面图（不含首层）的剖切符号应注在包含剖切部位的最下面一层的平面图上。

3.剖面图的画法

1）确定剖切平面的位置。

2）画剖面剖切符号并进行标注。

3）画断面和剖开后剩余部分的轮廓线。

4）填绘建筑材料图例。

5）标注剖面图名称。

4.注意事项

1）剖切是假想的，形体并没有真地被切开和移去了一部分。因此，除了剖面图外，其他视图仍应按原先未剖切时完整地画出。

2）在绘制剖面图时，被剖切面切到部分（即断面）的轮廓线用粗实线绘制，剖切面没有切到、但沿投射方向可以看到的部分（即剩余部分），用中实线绘制。

3）剖面图中不画虚线。没有表达清楚的部分，必要时也可画出虚线。
