由于房屋建筑构造复杂，体积庞大，仅用上述的形体视图很难表达清楚。建筑视图借鉴了形体视图的基本原理和基本方法，但在视图形式、视图配置、尺寸标注等方面与形体视图存在很大差异。

1.视图形式

在第一章里我们已经谈到建筑图的种类，除了用轴测图和透视图作为辅助图来表示建筑及装饰设计的效果图外，建筑工程中用到的施工图均采用正投影图，即视图。建筑视图同样可以分为基本视图和辅助视图两种，所不同的是，建筑视图中的基本视图是指对房屋建筑直接投影的平面图、立面图、剖面图。由于房屋通常不止一层，直接投影会出现太多的虚线，影响图样的阅读，因此，建筑平面图采用分层表示的方法，每层均有一个平面图（完全相同的楼层只有一个平面图），用一个假想的平面在每层的窗户以上某一位置切割建筑，然后向下投影即得到该层的平面图，所以平面图实际上是水平剖面图，关于剖面图在下一节再详细介绍。

建筑立面图是建筑各侧面的正投影图，建筑的每一个侧面均应有相应的立面图，立面图所有不可见的虚线均省略不画，只画出该立面上可见部分的投影线。建筑内部极为复杂，比如楼梯、梁、板、柱及各种固定设备等，这些构配件及设备的竖向尺寸及位置用剖面图来反映，即在建筑的某一位置（通常选取楼梯、门窗、层高变化处）用一个垂直的平面将建筑剖切成两部分，移开其中的一部分，对剩下的部分进行投影，即可得到该处的剖面图。由于没有遮挡，建筑内部的细部构造可以看得一清二楚。

基本视图还包括总平面图，用来表示建筑的定位、周边环境及对外联系。

基本视图从总体上描述了建筑的基本形状、基本轮廓、基本构造以及各主要部分、主要构配件的总体布局和空间位置，但由于建筑庞大的体量，基本视图的比例受到限制（通常为1∶100～1∶200，总平面为1∶500～1∶1000），那些较小的构配件和构造复杂的部分，如楼梯的细部构造、梁板节点、构件里面的钢筋等，须用更大比例的视图才能表示清楚，根据需要不同，可以采用1∶50、1∶20、1∶10甚至是1∶1的比例，这些大比例视图称为详图。

所以，建筑视图是由基本视图（平立剖）和详图组成的。如果把总平面图看成基本视图，平立剖也可以看成是详图，而详图中的某些部分需要用更大比例的详图来表示，原先的详图也可以看成基本视图。

基本视图和详图除了采用形体基本视图的方法绘制外，均可以采用辅助视图的各种形式，比如表示顶棚的平面图通常采用镜像图，以避免虚线过多；当建筑的两个相邻的立面不垂直时，立面图采用向视图；建筑的各立面图实际上也是向视图（第一种）；建筑的平立剖均可采用局部视图来表示局部不同的部分；详图可能是局部视图，也可能是平面图或断面图。(www.daowen.com)

需要注意的是，建筑中的基本视图不同于形体的基本视图，形体的基本视图是对形体直接进行六个方向上的投影，而建筑中的基本视图包含形体的基本视图、辅助视图，还包括剖面图和断面图，所有这些视图方法均适用于详图。

2.视图配置

1）当建筑的全部视图在一张图纸上画得下时，原则上应按图2-2所示的位置配置，但房屋建筑图没有底面图，而平面图至少有两个，一个是底层平面图，一个是屋顶平面图。另外，建筑图至少应画出一个剖面图。所以，视图的配置应按图2-6的形式进行。建筑上一般把同一张图纸上的视图配置称为图面布置。

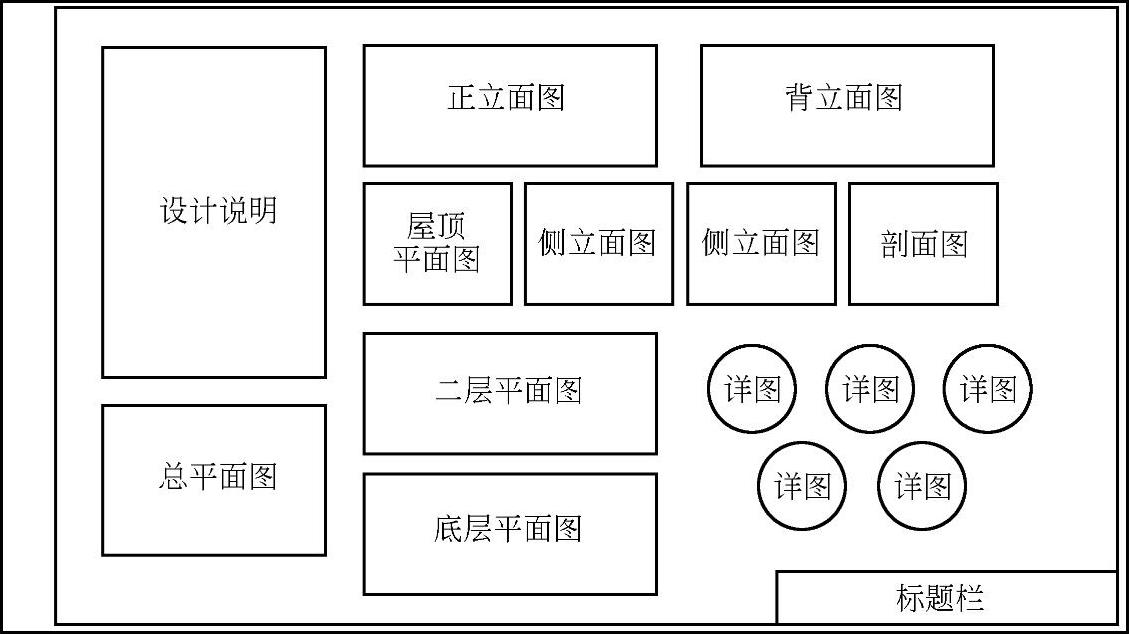

图2-6 小工程图面布置

2）在一张图纸上布置所有视图的情况实际上很少遇到。一套完整的房屋建筑施工图除了表示建筑外形的建筑图外，还应有表示建筑材料、建筑结构构件详细资料的结构施工图，表示建筑给水排水管道的布置和走向的给水排水施工图，表示建筑电器和照明灯具及其线路布置的电气施工图，表示采暖和通风设施布置的暖通施工图。一套施工图少则十来张，多则几十张、上百张甚至几百张，视图配置不是指在一张图的什么位置布置什么图，而是一套图样应具备哪些图，排列顺序如何。

视图配置的原则是表达清楚、完整，满足施工需要。一般是先建筑，后结构，再则给水排水、暖通空调、电气，各专业图先基本图，后详图。
