对一般的形体，用三面投影图就能充分表示清楚，但房屋建筑等大型复杂的工程形体，仅用三面投影图是无法表示清楚的。在工程制图中，通常把表达建筑形体或组合体的投影称为视图，即把建筑形体或组合体的三面投影图称为三面视图（简称三视图）。为了将复杂形体的外部形状和内部结构完整、清晰地表达出来，并便于绘图和读图，除了用三面投影图外，还需增加一些投影图，如剖面图、断面图等，画图时可根据具体情况适当选用。

表达形体的形体视图可分为基本视图和辅助视图两大类。

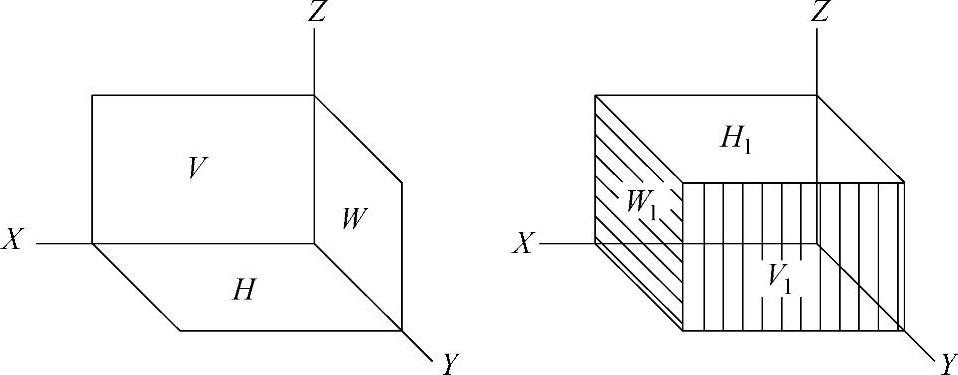

图2-1 基本投影面的形成

1.基本视图

在原有三个投影面V、H、W的对面再增设三个与之平行的投影面V₁、H₁、W₁，形成一个像正六面体的六个投影面，如图2-1所示，这六个投影面称为基本投影面。

如前所述，我国按正投影法采用第一角投影，投影时将形体放置在基本投影面之中，按观察者→形体→投影面的关系，从形体的前、后、左、右、上、下六个方向，向六个投影面进行投影，如图2-2所示，可得到如下视图：

正立面图——从前向后（即A向）投影所得的视图。

平面图——从上向下（即B向）投影所得的视图。

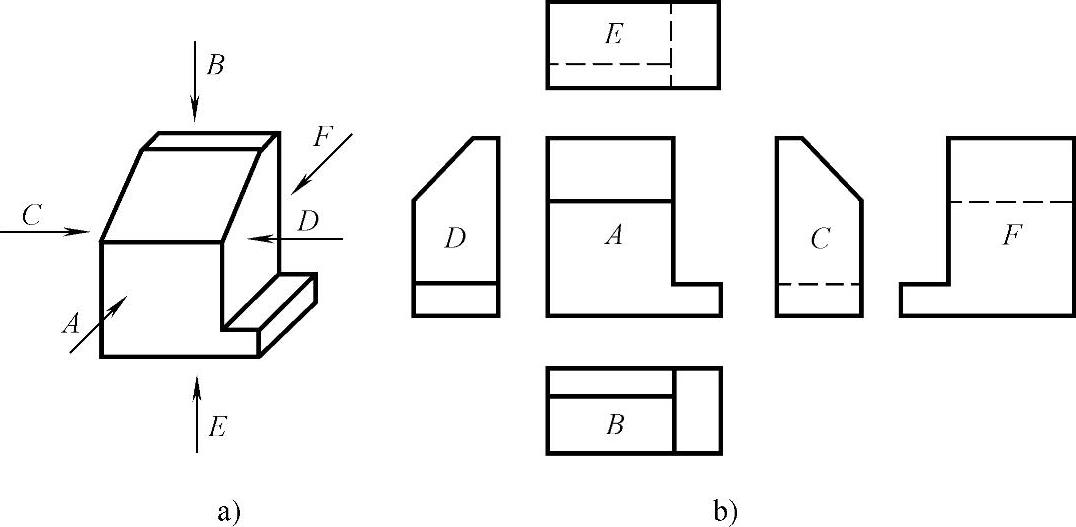

图2-2 基本视图的形成及配置

a）基本视图的投射方向 b）基本视图的配置

左侧立面图——从左向右（即C向）投影所得的视图。

右侧立面图——从右向左（即D向）投影所得的视图。

底面图——从下向上（即E向）投影所得的视图。

背立面图——从后向前（即F向）投影所得的视图。

以上六个视图称为基本视图。六个投影面展开以后，所得的六个视图宜按图2-2所示的顺序进行配置，一般每个视图均应标注图名。画图时可根据具体情况，选用其中的几个或选择全部基本视图。

2.辅助视图

（1）向视图 向视图是可以自由配置的视图，有两种表示形式，应根据专业的需要合理选用。

1）在视图的下面直接标注图名，这种形式主要用于建筑类技术制图。由于建筑图往往较大，通常情况下一张图上只能画得下一个视图，因而建筑图的配置一般比较自由，除非工程较小，全部视图在一张图上能画得下。

2）在向视图的上方标注“X”（“X”为大写拉丁字母），在相应视图的附近用箭头指明投射方向，并标注相同的字母。这种形式主要用于机械制图。(www.daowen.com)

（2）局部视图 有了基本视图，形体一般可以表达清楚了，但各不同方向上的视图中有时仅局部略有不同，其余则完全相同，这时，该方向的视图可不必画全，只需画出不同的那一部分。这种只将形体某一部分向基本投影面投射所得的视图称为局部视图。在建筑工程图中，受图纸的限制，基本视图一般均采用较小的比例，而某些局部必须用较大的比例才能表示清楚，如房间布置图、各种节点详图等。当工程特别大时，建筑平面图可分区表示，先画出组合示意图，再画出各分区平面图，这种形式也属于局部视图。

局部视图可按照向视图的配置方式进行配置。局部视图的边界线应以波浪线或折断线表示，如果是详图，应在基本视图中用圆圈或波浪线画出详图的边界。

（3）镜像视图 建筑的某些部位（如天棚、梁柱节点等）采用直接投影法绘制时，虚线太多，很难表达清楚，这时可采用镜像投影法绘制。

如图2-3a所示，把一镜面放在形体的下面，代替水平投影面，在镜面中得到形体的垂直映像，这样的投影即为镜像投影，由镜像投影所得到的视图称为“平面图（镜像）”。镜像投影所得的视图应在图名后注写“镜像”二字，如图2-3b所示；或按图2-3c所示的方式画出镜像投影识别符号。在建筑装饰施工图中，常用镜像视图来表示室内顶棚的装修、灯具或古建筑中殿堂室内房顶上藻井（图案花纹）等构造。

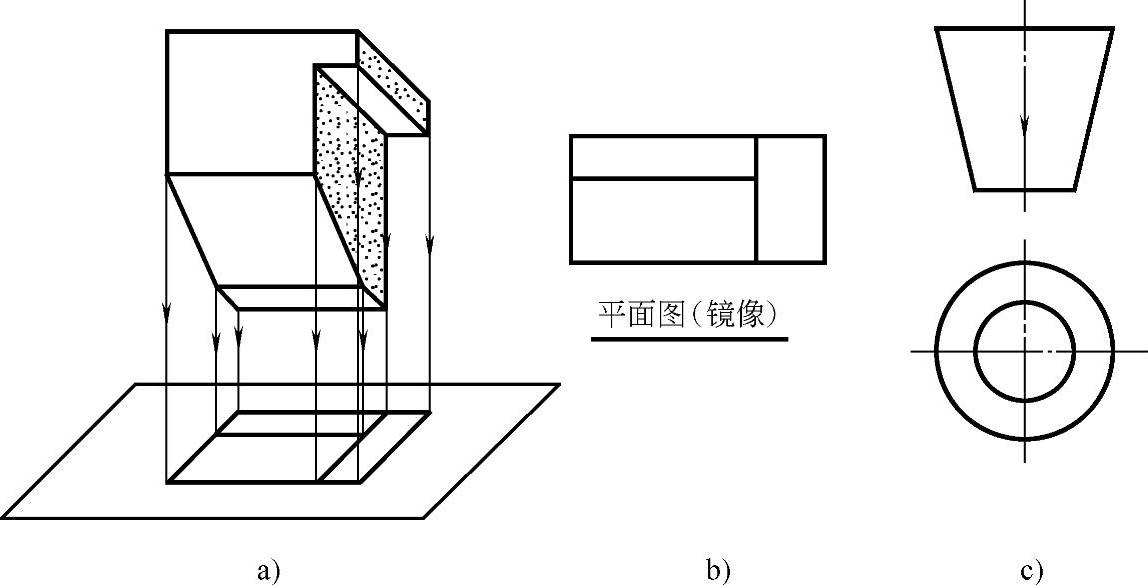

图2-3 镜像投影法

a）镜像投影的形成 b）平面图（镜像）c）镜像识别符号

3.第三角画法

如图1-9所示，互相垂直的V、H、W三个投影面向空间延伸后，将空间划分成八个部分，每一部分称为一个“分角”，共计八个分角。在V面之前H面之上W面之左的空间为第一分角；在V面之后H面之上W面之左的空间为第二分角；在V面之后H面之下W面之左的空间为第三分角；其余以此类推。

通常把形体放在第一分角进行正投影，所得的投影图称为第一角投影。国家制图标准规定，我国的工程图样均采用第一角画法。但欧美一些国家以及日本等则采用第三角画法，即将形体放置在第三分角进行正投影。随着我国加入WTO，国际间技术合作与交流将不断增加，应当对第三角画法有所了解。

如图2-4a所示，将形体放在第三分角内进行投影，这时投影面处于观察者和形体之间，假定投影面是透明的，投影过程为观察者→投影面→形体，就好像隔着玻璃看东西一样。展开第三角投影图时，V面不动，H面向上旋转90°，W面向前旋转90°，视图的配置如图2-4b所示。

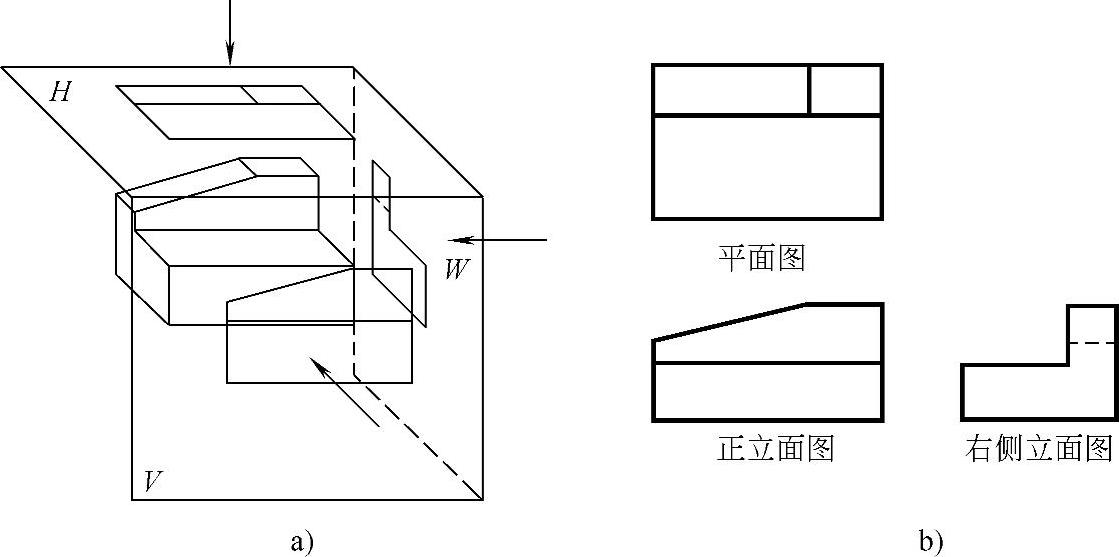

图2-4 第三角投影

a）轴测图 b）正投影图

第一角和第三角投影都采用正投影法，所以它们有共性，即投影的“三等”对应关系对两者都完全适用。第三角画法在读图时，注意平面图与右侧立面图轮廓线的内边（靠近投影轴的边）代表形体的前面，轮廓线的外边（远离投影轴的边）代表形体的后面，与第一角投影正好相反。

国际标准ISO规定，在表达形体结构时，第一分角和第三分角投影法同等有效。我国一般不采用第三角画法，只有在涉外工程中，才允许使用第三角画法。采用第三角画法时，必须在图样上画出图2-5b所示的识别符号，以避免引起误解，这是国际标准中规定的统一符号。

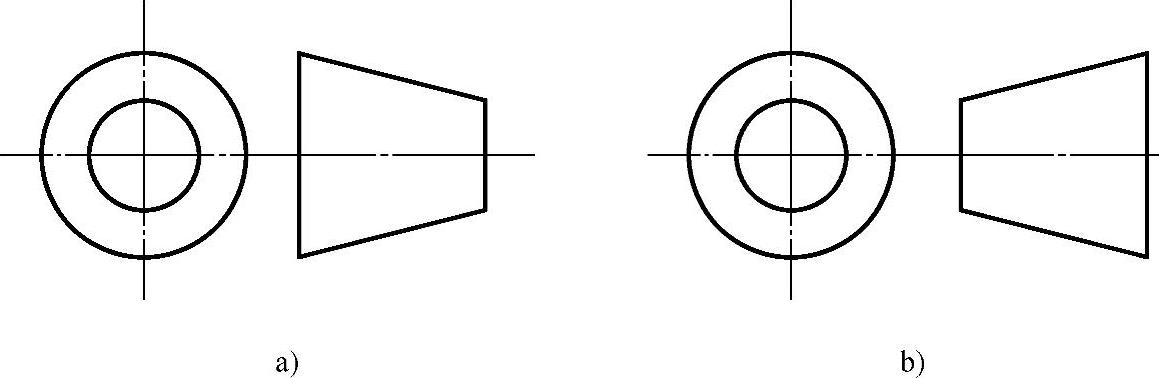

图2-5 第一角和第三角的识别符号

a）第一角画法 b）第三角画法
