安全锁是吊篮最主要的安全装置，其质量直接影响整机的安全性。主要由绳夹、套板、扭簧、方榫销轴、圆柱轴、托座、角部定位块、定位套、靠绳轮、挡绳轮和挡绳架板组成。

1.安全锁的装配工艺

按附图5-2所示，具体介绍安全锁的装配工艺。

（1）小部件组装 靠绳轮组件：将两个滚动轴承分别装入靠绳轮轴两端的轴颈部位；将轴与轴承装入靠绳轮孔内；挡绳轮组件：将两个滚动轴承分别装入挡绳轮轴两端的轴颈部位；将轴与轴承装入防脱绳轮孔内；锁绳组件：将方榫销轴和圆柱销轴分别穿入扭簧两孔中；将4个套板分别套在方榫销轴圆柱销轴两端，其双半月孔套在两锁块的半月形耳部（注意将扭簧爪插入套板小孔中。

（2）分工步装配（附表5-2）

2.安全锁装配要点

l）各相配零件的配合必须符合图样规定，即该紧的要紧，该松的要松。

2）存在相互运动的表面涂少许全损耗系统用油，注意不可过多。(www.daowen.com)

3）装配后各动作必须灵活、可靠。

4）装配后进行铅封。

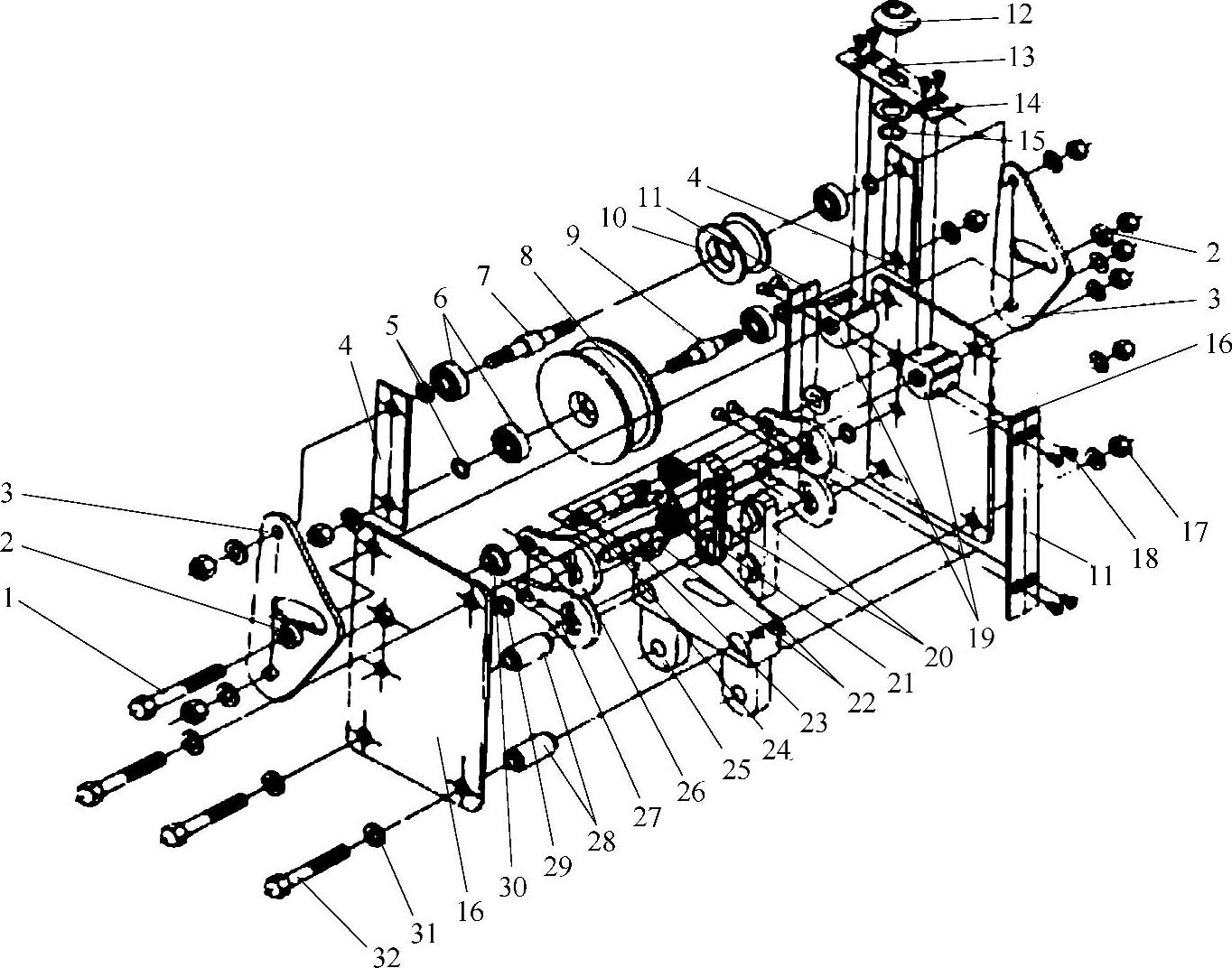

附图5-2 典型安全锁零部件装配关系图

1—固定螺栓 2—垫片 3—摆臂板 4—行程开关安装板 5、31—平垫圈 6—轴承 7—挡绳轮轴 8—靠绳轮 9—靠绳轮轴 10—挡绳轮 11—侧盖板 12—绳口 13—上盖板 14—挡圈 15—卡簧 16—右盖板 17—螺母 18—加长螺钉 19—锁座 20—绳夹 21—夹绳弹簧 22—小销子 23—销轴 24—方榫销轴 25—托座 26—方孔套板 27—圆孔套板 28—大销子 29—铜垫 30—方孔补圈 32—六角螺栓

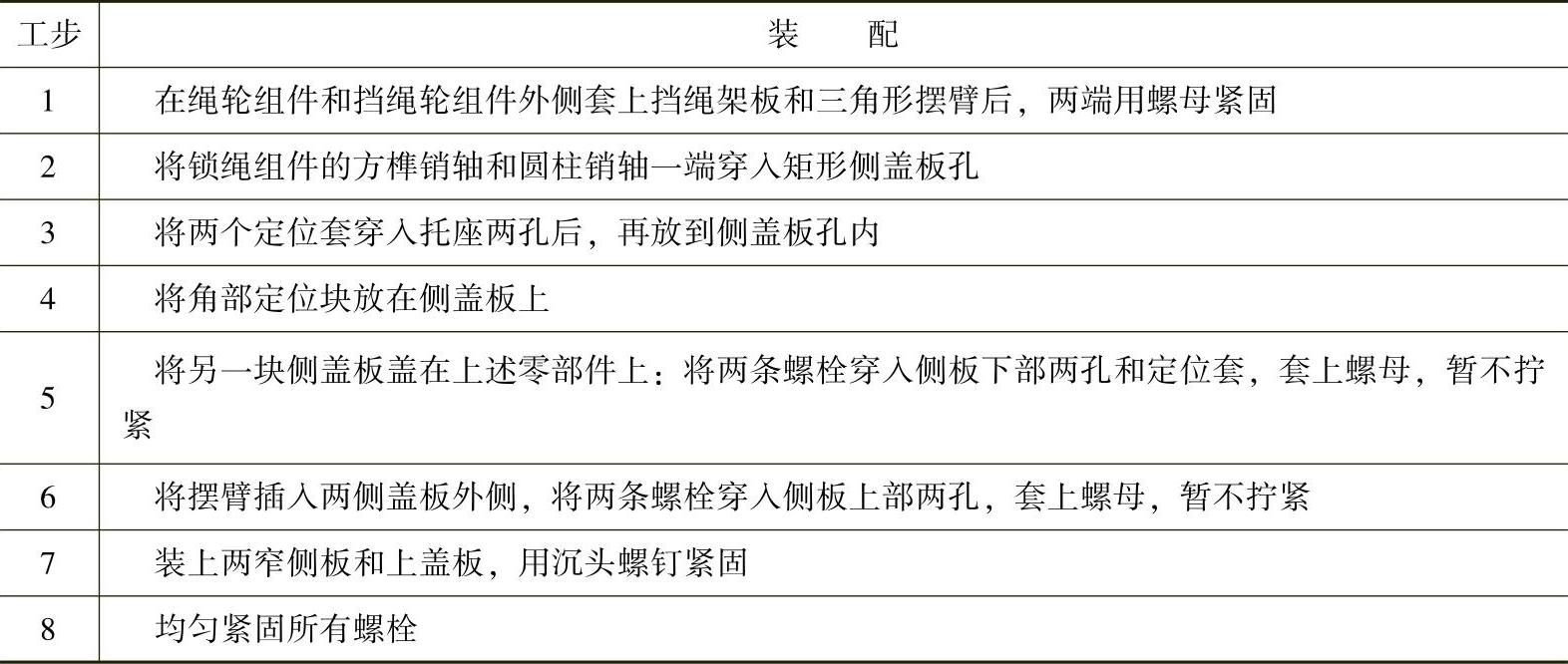

附表5-2 分工步装配
