悬吊平台是吊篮载人和载物升空作业的篮状结构件。其作用是搭载作业人员、工具和材料进行高处作业。

1.悬吊平台的类型

(1)普通悬吊平台 普通悬吊平台是最常用的悬吊平台,其底板呈长方形,四周设置围栏。配置两组吊架与两套提升机和安全锁采用高强螺栓进行联接。吊架一般设置在悬吊平台两端(见附图4-25);也有少数吊篮的吊架设置在悬吊平台中间(见附图4-26)。两种吊架设置各有所长,前者吊架结构简单,重量轻;后者使悬吊平台受力合理,适用于长度较大的悬吊平台。

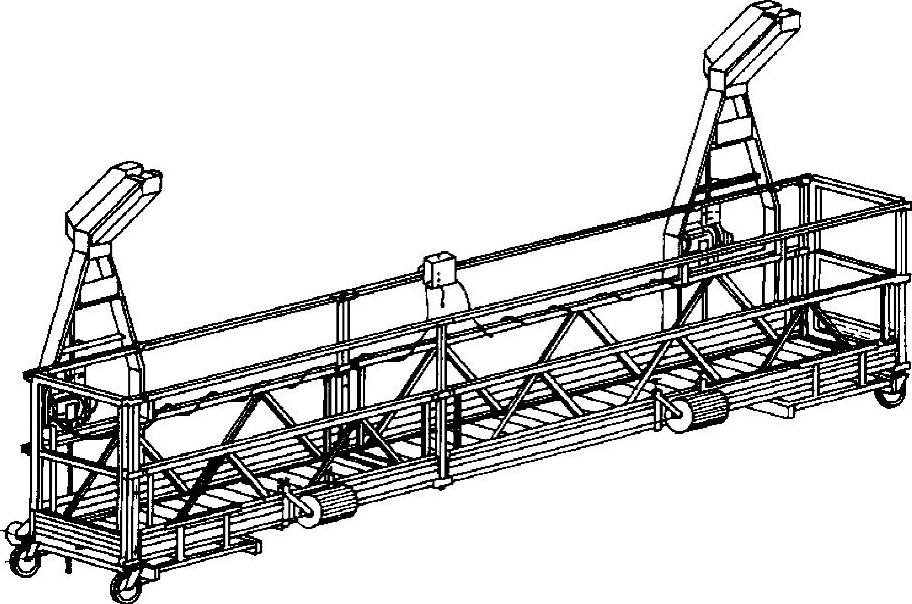

附图4-25 吊架在两端的普通悬吊平台

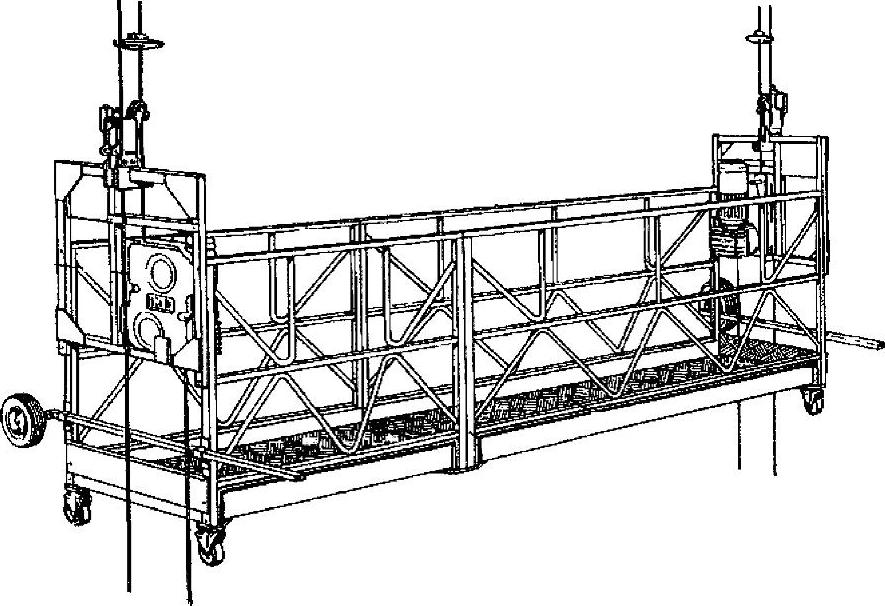

附图4-26 吊架在中间的悬吊平台

(2)多层悬吊平台 多层悬吊平台(见附图4-27)由多个单层平台组合而成,可多层同时作业,提高作业效率;尤其适合外墙多工序流水作业的场合。

(3)单吊点悬吊平台及悬挂座椅 单吊点悬吊平台(见附图4-28)只设有一个吊架与一台提升机和一把安全锁配套使用,注意:不能采用摆臂防倾式安全锁。单吊点悬吊平台体积小,可用于双吊点普通悬吊平台无法施工的狭窄空间进行作业。

悬挂座椅(见附图4-29)由一个吊架和一把座椅组成。由单人乘坐在座椅上进行作业,尤其适合进行擦拭清洗高层幕墙作业,比座式登高板舒适、安全。

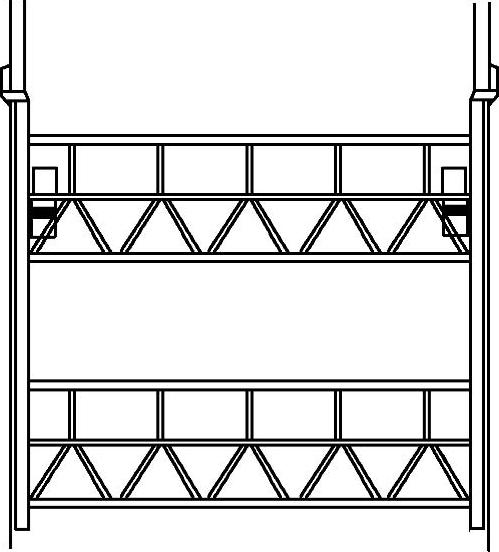

附图4-27 多层悬吊平台

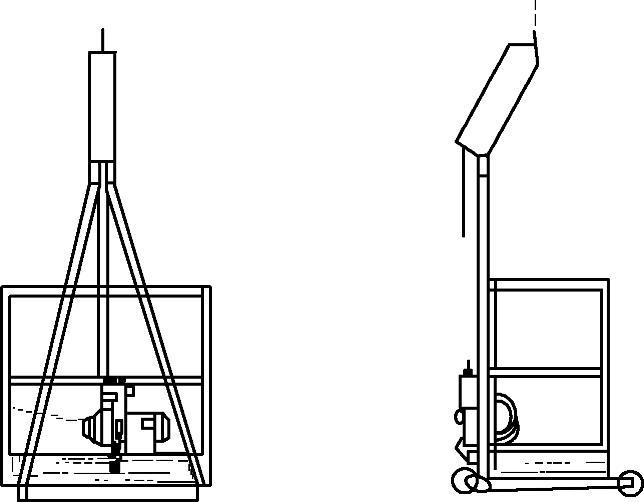

附图4-28 单吊点悬吊平台

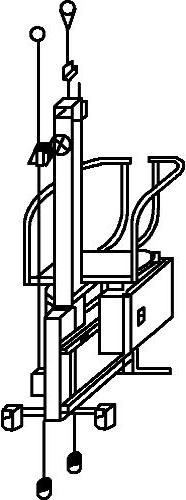

附图4-29 悬挂座椅

(4)异形悬吊平台 由于作业对象形状各异,为适应不同需求,出现了多种异形悬吊平台,如圆形悬吊平台(见附图4-30),环形悬吊平台(见附图4-31),转角悬吊平台(见附图4-32)和Z形悬吊平台(见附图4-33)等。

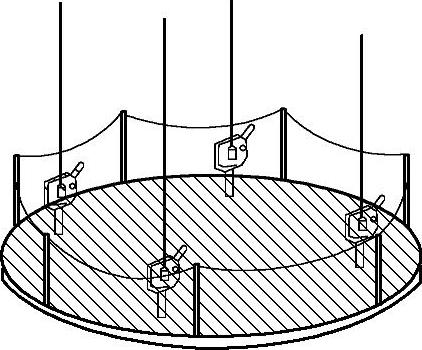

附图4-30 圆形悬吊平台

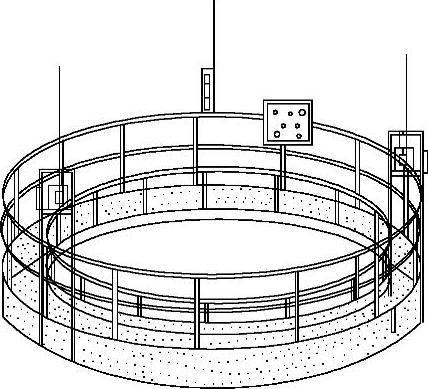

附图4-31 环形悬吊平台

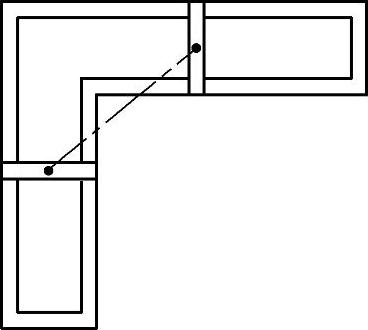

附图4-32 转角悬吊平台

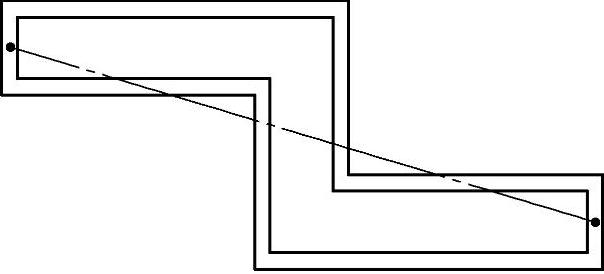

附图4-33 Z形悬吊平台

2.悬吊平台安全技术要求

悬吊平台是载人升空作业的构件,不仅关系着操作人员的人身安全,而且由平台漏出的物体坠落后还会伤及他人。所以国家标准规定悬吊平台的安全技术要求如下:

1)悬吊平台应有足够的强度和刚度,承受两倍的均布额定载重量时,不得出现焊缝裂纹、螺栓铆钉松动和结构件破坏。

2)悬吊平台在承受动力试验载荷时,平台底面最大挠度值不得大于平台长度的1/300。

3)悬吊平台四周应装有固定式安全护栏。工作面的护栏高度不应小于0.8m,其余部位则不小于1.1m。护栏应能承受1000N的水平集中载荷。

4)悬吊平台内工作宽度不应小于0.4m,并应设置防滑底板,底板有效面积不小于0.25m/人,底板排水孔最大直径为10mm。

5)悬吊平台底部四周应设有高度不小于150mm的挡板,挡板与底板间隙不大于5mm,防止工具物料滑出。

6)悬吊平台上应醒目地注明额定载重量及注意事项。

7)悬吊平台应设有靠墙轮或导向装置或缓冲装置。
