检测架设计计算-建筑施工悬吊式作业装备与技术

1.工况

检测架工作环境为室内,不承受风载荷,危险工况为承受最大工作载荷G3=1000kg时。

2.塔身受力分析

(1)塔顶承受轴向力 N0=(G+G3)×10=(148+1000)×10N=11480N。

塔顶端弯矩M0=G1×10×445+G3×10×1100

=(13.5×10×445+1000×10×1100)N·mm

=11060075N·mm。

(2)塔身与底架的连接截面为塔身的危险截面

1)轴向力: 978-7-111-48547-6-Chapter07-5.jpg

2)弯矩:M=M0=11060075N·mm。

3.整体稳定性、强度、刚度验算

(1)稳定性 按下面公式以塔身根部截面的内力组合进行稳定性验算


式中 N——塔身截面受的轴向力(N);

φ——截面折算系数,取1.2;

M——塔身顶部截面对X轴的弯矩(N·mm);

NEX——塔身欧拉临界载荷(N),NEX=38000N;

λhx——四支杆件的换算长度比;

λx——塔身截面长径比;

lcx——构件的计算长度比;

rx——构件截面的回转半径(mm);

E——材料的弹性模量(N/mm2);

A2——斜腹杆截面面积(mm2),A2=141mm2

A——塔身截面弦杆总面积(mm2),A=1216mm2

WX——塔身截面抗弯模量(mm3),WX=346000mm3


因此,本工况下塔身整体稳定性是安全的。

(2)整体强度


符合强度要求。

(3)整体刚度 已知E=190000N/cm2I=84718693mm4

轴向变形: 978-7-111-48547-6-Chapter07-9.jpg

弯矩变形: 978-7-111-48547-6-Chapter07-10.jpg

4.分支(主弦杆)验算

对于正方形截面塔身,腹杆内力主要是平衡截面剪力和扭矩,而弦杆主要是平衡截面弯矩和轴向力。

单杆所受轴向力: 978-7-111-48547-6-Chapter07-11.jpg

式中 M——塔身顶部截面对X轴的弯矩(MPa);

N——塔身顶部截面轴向力(N);(www.daowen.com)

N1——弦杆内力(N);

B——截面宽度(mm)。


式中 N1——弦杆内力(N),N1=12210N;

A1——弦杆截面面积(mm2),A1=304mm2

长径比 978-7-111-48547-6-Chapter07-13.jpg

Rmin——弦杆截面最小回转半径(mm),Rmin=15.535mm;

L0——弦杆计算长度(mm),L0=650mm。

查表得φ=0.828,可以计算得到


主弦杆稳定性安全。

5.缀条(腹板)验算

侧面桁架所受剪力V=3075N (7-6)

斜腹杆内力NF=Vcosα=3075N×cos45°=2174N (7-7)

腹杆稳定性验算 978-7-111-48547-6-Chapter07-15.jpg

根据塔身分支件长径比查得轴心压杆稳定系数,斜腹杆计算长度 978-7-111-48547-6-Chapter07-16.jpg978-7-111-48547-6-Chapter07-17.jpg,截面面积A2=141mm2,最小回转半径Rmin=14.577mm,截面

惯性矩IX=29962mm4

长径比 978-7-111-48547-6-Chapter07-18.jpg,查表得φ=0.689,可以计算得到


腹杆稳定安全。

6.抗倾翻验算

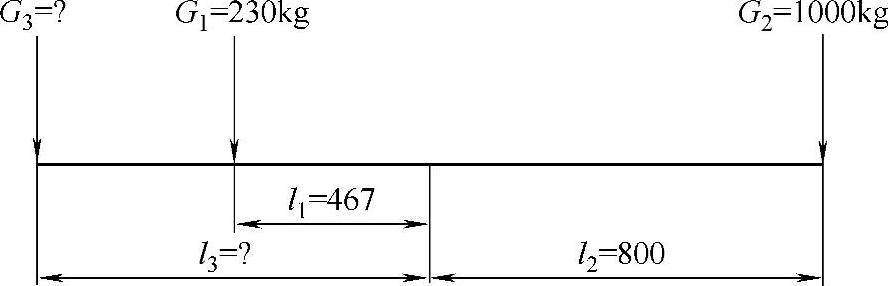

如图7-5所示,检测架自重G1=230kg,工作载荷G2=1000kg,配重G3=X,力臂l1=467mm,l2=800mm,l3=Y


1)假设l3=1500mm,则G3≥995kg,978-7-111-48547-6-Chapter07-21.jpg块。

2)假设l3=2000mm,则G3≥746kg,978-7-111-48547-6-Chapter07-22.jpg块。


7-5 受力简图

7.螺栓联接校核



由预紧力作用的螺栓所受拉力为


式中 978-7-111-48547-6-Chapter07-27.jpg——螺栓的相对刚度,取值为0.3。

设计选用4.8级的M12普通螺栓,则有


符合强度要求。
