模板是现浇混凝土成型工具,现场按构件外形支设,待混凝土养护硬化后拆掉,如图5.6所示。
1)说明
混凝土模板及支架(撑)费通常是按照模板与现浇混凝土构件的接触面积以“m2”计算,包含模板的制作、安装、拆除等。
现浇混凝土梁、板、柱、墙是按支模高度(地面支撑点至模底或支模顶)3.6 m 编制的,支模高度超过3.6 m 时,另行计算模板支撑超高部分的工程量,定额套用如图5.7 所示。
图5.6 模板
图5.7 模板定额
注意:构造柱、圈梁、大钢模板墙,不计算模板支撑超高;梁、板(水平构件)模板支撑超高的工程量计算如下:
超高次数=(支模高度-3.6)÷3 (遇小数进为1)
超高工程量(m2)=超高构件的全部模板面积×超高次数
2)工程量计算规则(一般规定)
混凝土模板及支架(撑)费通常是按照模板与现浇混凝土构件的接触面积以“m2”计算。
3)工程量计算
(1)基础
基础模板一般只支设立面侧模,顶面和底面均不支设。
【例5.2】某工程设有钢筋混凝土柱20 根,柱下独立基础形式如图5.8 所示,试计算该工程垫层(厚100 mm)和独立基础模板工程量。
图5.8 柱基础示意图
【解】该独立基础为阶梯形,其模板接触面积应分阶计算,计算如下:
S垫=(1.8+0.2+2.0+0.2)×2×0.1=0.84(m2)
S上=(1.2+1.25)×2×0.4=1.96(m2)
S下=(1.8+2.0)×2×0.4=3.04(m2)
独立基础模板工程量:
S=(1.96+3.04)×20=100(m2)
(2)柱
柱模板按柱周长乘以柱高计算,以m2 计算,如图5.9 所示。
①柱、梁相交时,不扣除梁头所占柱模板面积。
②柱、板相交时,不扣除板厚所占柱模板面积。
③现浇混凝土柱模板工程量=柱截面周长×柱高。
图5.9 柱模板
【例5.3】如图5.10 所示,现浇混凝土框架柱20 根,组合钢模板,钢支撑,计算钢模板工程量,确定定额项目。
图5.10 柱尺寸
【解】
①现浇混凝土框架柱钢模板工程量=0.45×4×4.50×20=162.00(m2)
②超高次数:4.5-3.6=0.90(m)≈1 次
混凝土框架柱钢支撑一次超高工程量=0.45×4×20×(4.50-3.60)=32.40(m2)
(3)构造柱
构造柱按图5.11 所示外露部分的最大宽度乘以柱高计算模板面积。构造柱与墙接触面不计算模板面积。
构造柱与砖墙咬口模板工程量=混凝土外露面的最大宽度×柱高
图5.11 构造柱模板(www.daowen.com)
注意:以角柱为例,混凝土计算时,每一个马牙槎的增加尺寸计30 mm,即马牙槎宽度平均值。而在模板工程量计算中,每个马牙槎边的增加宽度计60 mm,为马牙槎最宽值。
(4)梁
梁模板工程量按展开面积计算,梁长的计算与计算混凝土工程时梁长规定一致,如图5.12所示。
图5.12 梁模板
当梁板一体为有梁板时,梁侧模支模高度为梁底至板底;当梁与板不为一体时,梁侧模支模高度为全梁高。

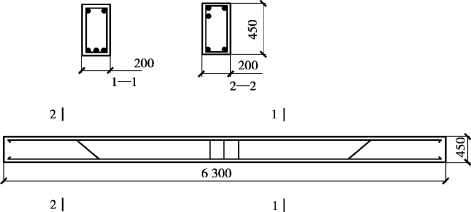

【例5.4】某工程有20 根现浇钢筋混凝土矩形单梁L1,其截面和配筋如图5.13 所示,试计算该工程现浇单梁模板的工程量。
图5.13 梁尺寸
【解】梁底模:6.3×0.2=1.26(m2)
梁侧模:6.3×0.45×2=5.67(m2)
模板工程量:(1.26+5.67)×20=138.60(m2)
(5)板
现浇混凝土板的模板,按混凝土与模板接触面积,以“m2”计算。
板、柱相交时,不扣除柱所占板的模板面积。但柱、墙相连时,柱与墙等厚部分的模板面积,应予扣除。
【例5.5】某工程现浇板如图5.14 所示,计算其模板工程量。
图5.14 现浇板
【解】
板底模板工程量=(10.8-0.24)×(5-0.24)=50.27(m2)
梁侧模工程量=(5-0.24)×0.3×4=5.71(m2)
板侧模工程量=(10.8+0.24+5+0.24)×2×0.08=2.60(m2)
有梁板模板工程量=50.27+5.71+2.60=58.58(m2)
(6)墙
现浇混凝土墙模板,按混凝土与模板接触面积,以“m2”计算,如图5.15 所示。
①墙、柱连接时,柱侧壁按展开宽度,并入墙模板面积内计算。
②墙、梁相交时,不扣除梁头所占墙模板面积。
图5.15 墙模板
(7)其他项目
①现浇钢筋混凝土楼梯:
混凝土楼梯模板工程量=钢筋混凝土楼梯工程量。
②混凝土台阶(不包括梯带):
按图示台阶尺寸的水平投影面积计算,台阶端头两侧不另计算模板面积。
混凝土台阶模板工程量=台阶水平投影面积。
③现浇混凝土悬挑板的翻檐:
现浇混凝土悬挑板的翻檐,其模板工程量按翻檐净高计算。
④后浇带:
混凝土后浇带二次支模工程量按混凝土与模板接触面积计算,套用后浇带项目。
后浇带二次支模工程量=后浇带混凝土与模板接触面积。
⑤现浇钢筋混凝土悬挑板(雨篷、阳台):
现浇钢筋混凝土悬挑板(雨篷、阳台)按图示外挑部分尺寸的水平投影面积计算。挑出墙外的牛腿梁及板边模板不另计算。
雨篷、阳台模板工程量=外挑部分水平投影面积。
