金属结构包括各类钢构件，具体包括钢网架、钢屋架、钢托架、钢桁架、钢架桥、钢柱、钢板楼板、钢板墙板、钢构件、金属制品。

1）钢网架清单项目及计算规则

钢网架结构是指由很多杆件通过节点，按照一定规律组成的空间杆系结构。根据外形可分为平板网架和曲面网架，通常情况下，平板网架称为网架（图3.72）；曲面网架称为网壳（图3.73）。

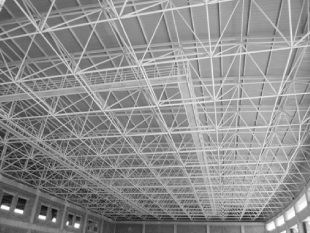

图3.72　平板网架

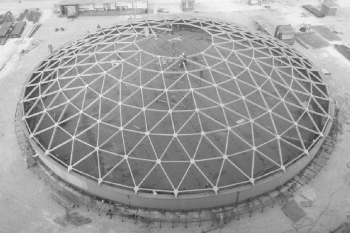

图3.73　曲面网架

钢网架，按设计图示尺寸以质量计算，不扣除孔眼的质量，焊条、铆钉等不另增加质量，单位：t。其工作内容包括杆件的拼装、安装、探伤、补刷油漆。

2）钢屋架、钢托架、钢桁架、钢架桥清单项目及计算规则

①钢屋架形式多用三角形和梯形，一般由上弦杆、下弦杆、腹杆和连接板组成，在屋架之间设水平支撑（系杆）和纵向支撑，以保持屋架的空间稳定，如图3.74 所示。

钢屋架的两种计量方式：以榀计量，按设计图示数量计算，单位：榀；以吨计量，按设计图示尺寸以质量计算，不扣除孔眼的质量，焊条、铆钉、螺栓等不另增加质量，单位：t。其工作内容包括杆件拼装、安装、探伤、补刷油漆。

图3.74　钢屋架

②钢托架，也叫托架梁，如图3.75 所示。支承中间屋架的桁架称为托架，托架一般采用平行弦桁架，其腹杆采用带竖杆的人字形体系，钢托架是桁架的一种，是支撑钢屋架（或钢桁架）用的。钢桁架（图3.76）是指用钢材制造的桁架工业与民用建筑的屋盖结构吊车梁、桥梁和水工闸门等，常用钢桁架作为主要承重构件。各式塔架，如桅杆塔、电视塔和输电线路塔等，常用三面、四面或多面平面桁架组成的空间钢桁架。

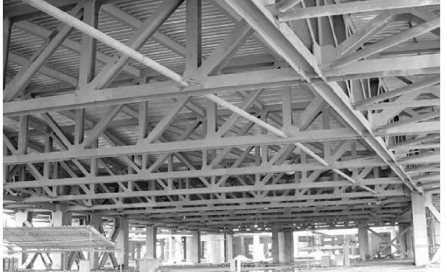

图3.75　钢托架

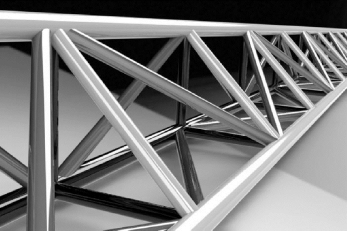

图3.76　钢桁架

钢屋架、钢桁架，按设计图示尺寸以质量计算。不扣除孔眼的质量，焊条、铆钉、螺栓等不另增加质量，单位：t。其工作内容均包含杆件拼装、安装、探伤、补刷油漆。

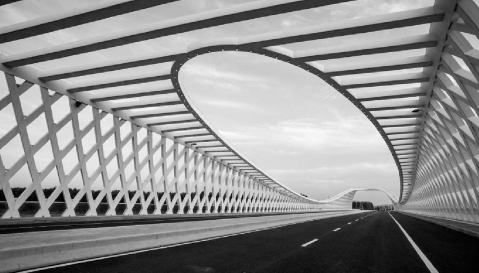

③钢架桥，是一种介于梁与拱之间的一种结构体系，它是由受弯的上部梁（或板）结构与承压的下部柱（或墩）整体结合在一起的结构。由于梁和柱的刚性连接，梁因柱的抗弯刚度而得到卸荷作用，整个体系是压弯结构，也是有推力的结构，是一种桥身主要承重结构为刚架的桥梁，能增加桥下净空高度，常用作跨线桥，如图3.77 所示。

钢架桥按设计图示尺寸以质量计算，不扣除孔眼的质量，焊条、铆钉、螺栓等不另增加质量，单位：t。工作内容包括杆件拼装、安装、探伤、补刷油漆。

3）钢柱清单项目及计算规则

钢柱是用钢材制造的柱，如图3.78 所示。大中型工业厂房、大跨度公共建筑、高层房屋、轻型活动房屋、工作平台、栈桥和支架等的柱，大多采用钢柱，包括实腹钢柱、空腹钢柱和钢管柱。实腹钢柱类型指十字形、T 形、L 形、H 形等，空腹钢柱类型指箱形、格构式等。

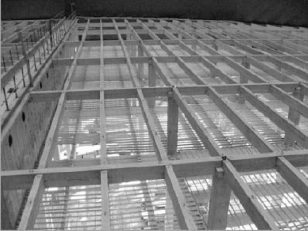

图3.77　钢架桥

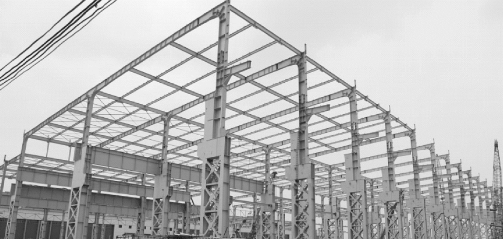

图3.78　钢柱(www.daowen.com)

①实腹钢柱、空腹钢柱按设计图示尺寸，以质量计算。不扣除孔眼的质量，焊条、铆钉、螺栓等不另增加质量，依附在钢柱上的牛腿及悬臂梁等并入钢柱工程量内，单位：t。工作内容均包括柱网拼装、安装、探伤、补刷油漆。

②钢管柱按设计图示尺寸，以质量计算。不扣除孔眼的质量，焊条、铆钉、螺栓等不另增加质量，钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内，单位：t。工作内容包括拼装、安装、探伤、补刷油漆。

4）钢梁清单项目及计算规则

钢梁是用钢材制造的梁，包括钢梁和钢吊车梁，如图3.79 所示。厂房中的吊车梁和工作平台梁、多层建筑中的楼面梁、屋顶结构中的檩条等，都可以采用钢梁。梁类型指H 形、L形、T 形、箱形、格构式等。

钢梁、钢吊车梁按设计图示尺寸，以质量计算。不扣除孔眼的质量，焊条、铆钉、螺栓等不另增加质量，制动梁、制动板、制动桁架、车挡并入钢吊车梁工程量内，单位：t。工作内容包括梁拼装、安装、探伤、补刷油漆。

5）钢板楼板、墙板清单项目及计算规则

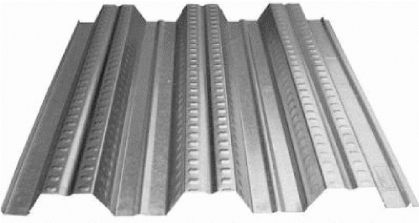

①钢板楼板多指压型钢板，是用薄钢板辊压成型，具有波纹、一定强度和刚度的金属板材，如图3.80 所示。在高层钢结构建筑中，一般多采用压型钢板与钢筋混凝土组成的组合楼层。其构造形式为：压型板+栓钉+钢筋+混凝土。

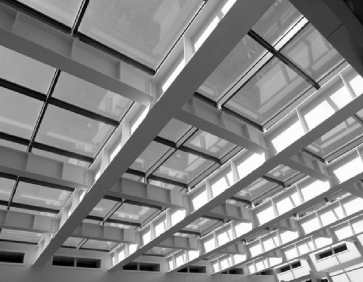

图3.79　钢梁

图3.80　钢板

按设计图示尺寸以铺设水平投影面积计算。不扣除单个面积≤0.3 m2 柱、垛及孔洞所占的面积，单位：m2。工作内容包括拼装、安装、探伤、补刷油漆。

②钢板墙板按设计图示尺寸以铺挂展开面积计算。不扣除单个面积≤0.3 m2 的梁、孔洞所占面积，包角、包边、窗台泛水等不另加面积，单位：m2。其工作内容包括钢板拼装、安装、探伤、补刷油漆。

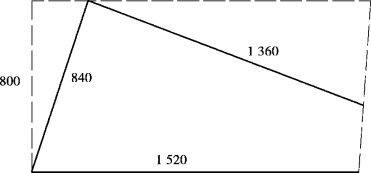

【例3.9】某金属构件如图3.81 所示，底边长1 520 mm，顶边长1 360 mm，另一边长800 mm，底边垂直最大宽度为840 mm，厚度为10 mm，求该钢板工程量。

图3.81　金属构件

【解】以最大长度与其最大宽度之积求得：

钢板面积=1.52×0.84=1.277（m2）

钢板重量=1.277×10×7.85=100.24（kg）

6）其他钢构件的清单项目及计算规则

钢支撑、钢拉条、钢檩条、钢天窗架、钢挡风架、钢墙架、钢平台、钢走道、钢梯、钢护栏、钢漏斗、钢板天沟、钢支架、零星钢构件按设计图示尺寸以质量计算，不扣除孔眼的质量，焊条、铆钉、螺栓等不另增加质量，单位：t。其工作内容均包括拼装、安装、探伤、补刷油漆。

成品空调、金属百页、护栏、成品栅栏按设计图示尺寸以框外围展开面积计算，单位：m2。其工作内容均包括安装、校正、预埋铁件及安螺栓、金属立柱（成品栅栏）。

成品雨篷计量的两种方式：以米计量，按设计图示接触以米计算；以平方米计量，按设计图示尺寸以展开面积计算。其工作内容包括安装、校正、预埋铁件及安螺栓。

金属网栏按设计图示尺寸以框外围展开面积计算，单位：m2。其工作内容均包括安装、校正、安螺栓及金属立柱。

砌块墙、钢丝网加固、后浇带、金属网按设计图示尺寸以面积计算，单位：m2。其工作内容均包括铺贴、铆固。
