①定额在砖砌体章节中补充了以下几部分:
a.补充了砖烟囱、烟道的计算部分,砖烟囱筒身、烟囱内衬、烟道及烟道内衬均按图示尺寸,以实砌体积计算。砖烟囱、烟道不分基础和筒身。而清单中烟囱、烟道、通风道、垃圾道按设计图示,以体积计算(扣除孔洞体积),并入所依附的墙体体积内。
b.砖砌水塔。水塔不分基础和塔身,按图示尺寸以实砌体积计算,并扣除门窗洞口和混凝土构件所占体积,砖平拱及砖出檐等并入塔身体积内计算,套水塔砌筑定额项目。
c.其他砖砌体。砖砌锅台、炉灶,不分大小,按图示尺寸以实砌体积计算,不扣除各种空洞的所占体积。砖砌台阶(不包括梯带)以水平投影面积计算。砖砌地沟不分沟帮、沟底,其工程量合并以体积计算。厕所蹲台、水槽(池)腿、灯箱、垃圾箱、台阶挡墙或梯带、小型花台、花池、支撑地楞的砖墩、房上烟囱、毛石墙的门窗立边,窗台虎头砖等实砌体积以立方米计算,套用零星砌体定额项目。检查井及化粪池部分不分壁厚按实砌体积计算,洞口上的砖平拱部分并入砌体体积内计算。
②轻质隔墙按设计图示尺寸以面积计算。
③石砌体章节中变化如下:
a.石台阶两侧砌体体积另行计算。
b.石地沟按设计图示尺寸,以实砌体积计算。
c.石坡道按设计图示尺寸,以面积计算。
d.石表面加工按设计要求加工的外表面,以面积计算。
④墙面加浆勾缝按设计图示尺寸,以面积计算。
【例3.7】某单位传达室基础平面图及基础详图如图3.45 所示,室内地坪标高0.00 m,防潮层-0.06 m,防潮层以下用M10 水泥砂浆砌标准砖基础,防潮层以上为多孔砖墙身。计算砖基础、防潮层的工程量。

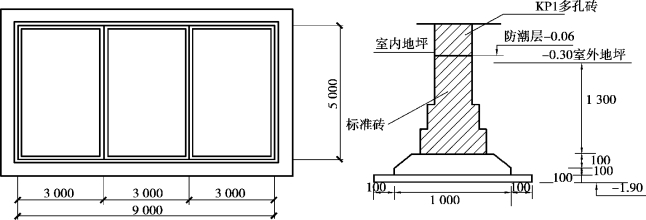

图3.45 传达室基础平面图及基础详图
【解】外墙基础长度外:(9.0+5.0)×2=28.00(m)
内墙基础长度内:(5.0-0.24)×2=9.52(m)
基础高度:1.30+0.30-0.06=1.54(m)
大放脚折加高度等高式,240 mm 厚墙,双面,0.197 m 长。
体积:0.24×(1.54+0.197)×(28+9.52)=15.64(m)
防潮层面积:0.24×(28+9.52)=9.00(m2)
【例3.8】某单位传达室平面图、剖面图、墙身大样图如图3.46 所示,构造柱240 mm×240 mm,有马牙槎与墙嵌接,圈梁240 mm×300 mm,屋面板厚100 mm,门窗上口无圈梁处设置过梁厚120 mm,窗台板厚60 mm,长度为窗洞口尺寸两边各加60 mm,窗两侧有60 mm 宽砖砌窗套,砌体材料为KP1 多孔砖,女儿墙为标准砖,女儿墙压顶砖厚60 mm,计算墙体工程量(M1:1.2 m×2.5 m、M2:0.9 m×2.1 m、C1:1.5 m×1.5 m、C2:1.2 m×1.5 m)。

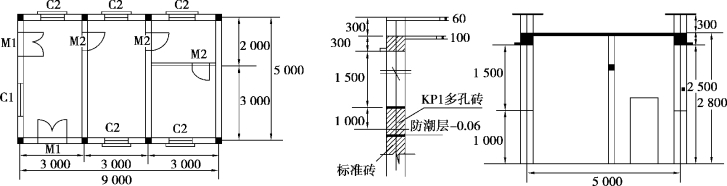

图3.46 传达室平面图、剖面图、墙身大样图
【解】(1)一砖墙
①墙长度:
外:(9.0+5.0)×2=28.0(m)
内:(5.0-0.24)×2=9.52(m)
②墙高度:
2.8-0.3+0.06=2.56(m)(www.daowen.com)
③外墙体积:
外:0.24×2.56×28=17.20(m3)
减构造柱:0.24×0.24×2.56×8=1.18(m3)
减马牙槎:0.24×0.06×2.56×0.5×16=0.29(m3)
减C1 窗台板:0.24×0.06×1.62×1=0.02(m3)
减C2 窗台板:0.24×0.06×1.32×5=0.10(m3)
减M1:0.24×1.20×2.50×2=1.44(m3)
减C1:0.24×1.50×1.50×1=0.54(m3)
减C2:0.24×1.20×1.50×5=2.16(m3)
外墙体积=11.47(m3)
④内墙体积:
内:0.24×2.56×9.52=5.85(m3)
减马牙槎:0.24×0.06×2.56×0.5×4=0.07(m3)
减过梁:0.24×0.12×1.40×2=0.08(m3)
减M2:0.24×0.90×2.10×2=0.91(m3)
内墙体积=4.79(m3)
⑤一砖墙合计:11.47+4.79=16.28(m3)
(2)半砖墙
①内墙长度:3.0-0.24=2.76(m)
②墙高度:2.80-0.10=2.70(m)
③体积:0.115×2.70×2.76=0.86(m3)
减过梁:0.115×0.12×1.40=0.02(m3)
减M2:0.115×0.90×2.10=0.22(m3)
④半砖墙合计=0.62(m3)
(3)女儿墙
①墙长度:(9.0+5.0)×2=28.0(m)
②墙高度:0.30-0.06=0.24(m)
③体积:0.24×0.24×28=1.61(m3)
