节能灯又称为紧凑型荧光灯,它具有节能、环保、耐用等特点,正被越来越多的人接受,其使用率也逐渐提高。
节能灯是利用气体放电的原理发光的。目前,在家居生活中常见的节能灯根据其外形的不同,主要分为U形、螺旋形、球泡形、一体塔形、梅花式、莲花式节能灯等,节能灯的种类如图7-4所示,并且根据不同的安装环境,对节能灯的亮度、功率的选择也各有不同。
节能灯根据安装样式有矮脚式和悬挂式两种常见规格,从眩光与安全因素考虑,采用悬挂式安装的节能灯其高度不应小于2m。在安装节能灯前,需要考虑以下几个问题:
1)节能灯应安装在通风良好的地方,以避免节能灯因温度过高无法散热而降低了节能灯的发光效果。

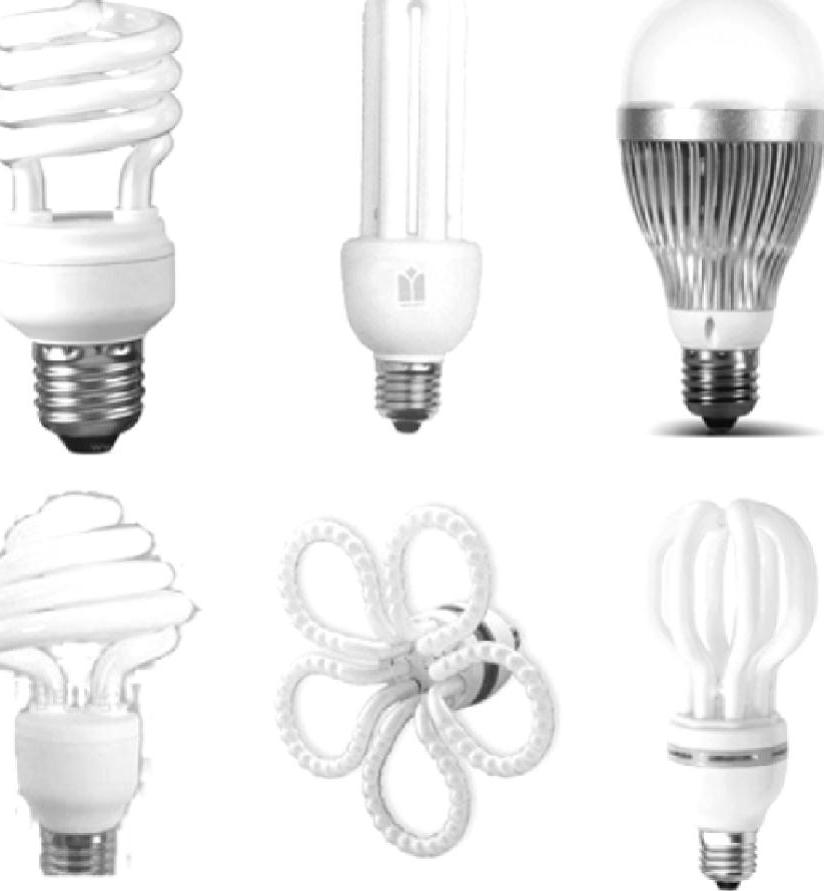

图7-4 节能灯的种类
2)在采用悬挂式安装节能灯时,节能灯的重量不可以大于插座灯座的负荷,防止灯具脱落造成漏电或人身伤害等情况的发生。
3)节能灯装入灯座时,不可以直接用手握住节能灯灯管,以免造成节能灯的损坏,甚至造成安装人员的伤害。
1.选配部件
1)在本案例中,根据其光度选择的是15W的U形节能灯。
2)在选择相匹配灯座时,将节能灯拧入,检查节能灯与灯座是否相配,并查看灯座口的连接端连接是否正常。
2.安装节能灯
在本案例中,采用的是悬挂式安装方法,该方法主要可分为吊线式、吊链式和吊管式三种,根据安装的环境不同以及灯具重量的不同,采用安装方式也不相同,若灯具在1kg以下采用吊线式安装即可;若灯具重量在1kg以上,需要采用吊链式安装;若灯具重量超过3kg时,则需要采用吊管式安装方法。
1)挂线盒盖拧开,检查挂线盒底座的接线柱是否完好,有无腐蚀、生锈等现象,检查后将阳台天花板上预留的导线连接端子穿入挂线盒底座中。
2)对挂线盒进行对位操作,并用笔在天花板上标注出挂线盒的位置。
3)将电钻模式调整至垂钻模式(冲击钻模式),选择并安装适合垂钻模式使用的钻头,用电钻在天花板标注的固定螺钉孔上钻孔。(www.daowen.com)
4)钻孔完成后,再选择与钻孔相匹配的胀管和木螺钉,将其敲入,但胀管不需要全部敲入。
5)将挂线盒底座的固定点与敲入的胀管对准,将木螺钉拧入挂线盒一端的固定点内,用合适的十字螺钉旋具将木螺钉拧紧,以达到固定挂线盒的目的。
6)将另一个木螺钉拧入挂线盒的另一固定点中,对挂线盒进行固定。
7)由于预留的导线连接端子过长,因此,使用偏口钳将多余的导线剪断,然后用剥线钳对预留导线连接端子进行剥线操作。
8)使用一字螺钉旋具将挂线盒底座的接线柱螺钉松开,由于预留连接线为硬铜线,因此,需要借助尖嘴钳先将电源供电端的中性线夹弯,将夹弯后的中性线盘绕在挂线盒底座的接线柱上,用螺钉旋具将挂线盒接线柱拧紧,用同样的方法,将另一端接线柱固定螺钉连接好。
9)挂线盒固定好后,由于陶瓷灯座的连接线没有预留出足够的长度,因此需要使用剥线钳对灯座连接线进行剥线操作。
10)将灯座的连接线从挂线盒盖中心孔中穿出,连接灯座与接线盒。
11)将引出的软线直接与挂线盒的接线柱连接,由于是螺口灯座,相线应接在与灯座中心铜片相连接的接线柱上,中性线应接在与灯座螺纹相连接的接线柱上,如果接反,在装卸灯泡时容易造成触电事故。灯座连接线与挂线盒的接线柱进行连接时,先将灯座相线连接端的连接线缠绕挂线盒接线柱一圈。
12)将其余的灯座相线连接端的连接线与其接线处进行盘绕,此时就连接完成了。
13)使用一字螺钉旋具将接线柱螺钉拧紧,由于盘绕剩余的灯座软线过于繁乱,因此需要借助偏口钳将剩余的灯座连接线剪断。
14)将灯座的另一根连接线与接线盒的中性线连接端连接,其连接方法与灯座相线连接端的连接方法相同,先将灯座中性线相线连接端的连接线缠绕接线盒接线柱一圈。
15)将其余的灯座中性线连接端的连接线与其接线柱进行盘绕,再用偏口钳将剩线剪断。
16)连接完成后,用一字螺钉旋具将接线柱螺钉拧紧,至此灯座与接线盒的连接便已完成。
17)将接线盒盖重新装回接线盒,灯座与接线盒的最终连接已经完成,将节能灯拧入灯座即可。
注意,在拧入节能灯时,遵行本节开篇时所讲的,不要手握灯管进行安装,以免造成人身伤害。
