有线电视网作为信息传输的基础设施，已经成为每个家庭必不可少的获取信息的主要通道。有线电视线在连接入户时，需要经过室内有线电视线线盒的分配，下面介绍有线电视入户线盒的安装方法。

1.入户线盒的安装

1）有线电视线经过入户线盒引进室内，入户线盒有塑料材质和金属材质的，这里采用金属材质的入户线盒，如图6-31所示为常见的入户线盒。

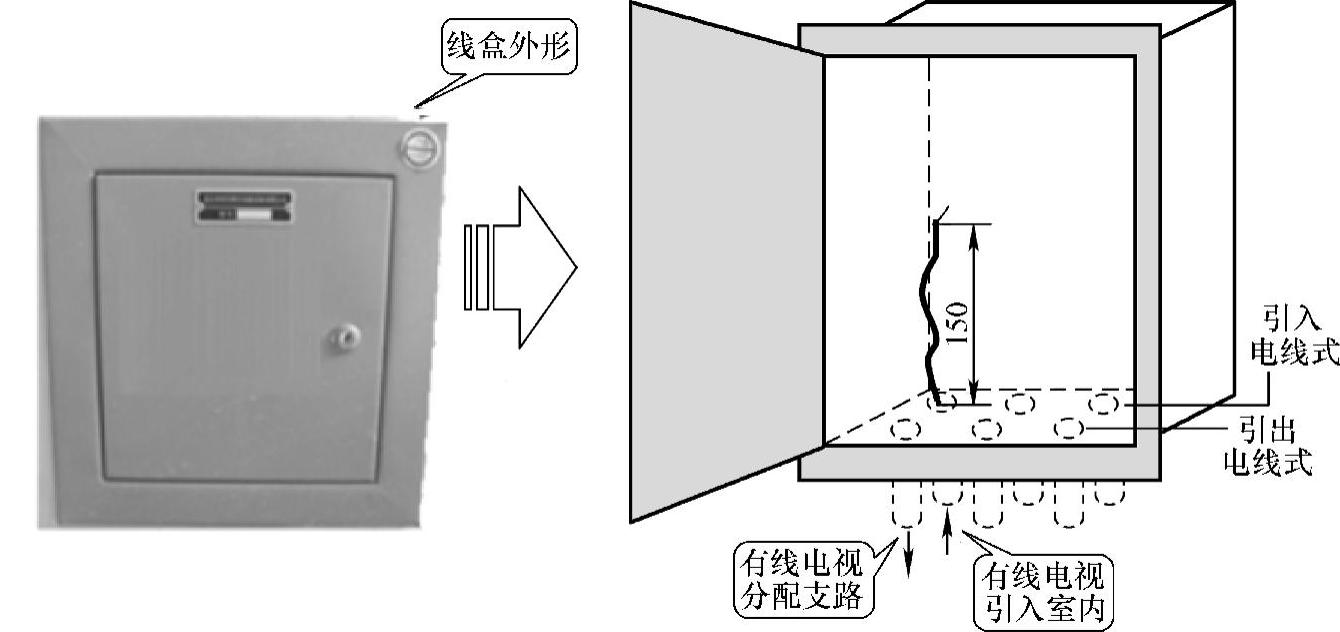

图6-31 常见的入户线盒

2）有线电视线从总线盒中分出来，然后与有线电视线的分配器相连接，再将有线电视线的分配器分为多根线分别输出。如图6-32所示为常见的有线电视线分配器。

3）在连接分配器时需要用到有线电视线，也就是同轴电缆，所以需要制作合适的接头，常用的分配器接头是BNC接头，首先准备好剪刀与压线钳及其同轴电缆线等。

4）使用剪刀将同轴电缆的护套剪开，然后剪开护套，要注意不要将线缆内部的屏蔽网、绝缘层以及铜芯等部分剪坏。剪开护套后，将馈线的网状屏蔽层向外翻折。为了避免屏蔽层与铜芯之间短路，翻折时一定要全部翻折下来。

5）翻折屏蔽层后再用剪刀将绝缘层剪下，注意不要将内部的铜芯剪断，剪绝缘层的时候，要将绝缘层剪到与护套剪切口处相聚2～3mm，将BNC接头的卡环先套入馈线备用，然后将BNC接头装上，装入时，将BNC接头装在绝缘层与屏蔽层之间，使屏蔽层紧挨着BNC接头的外侧。

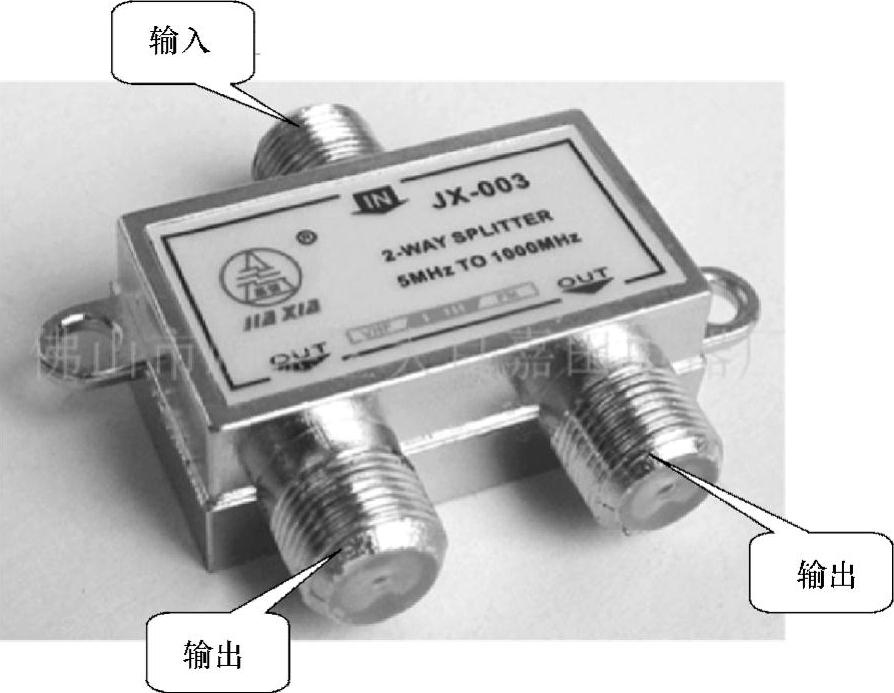

图6-32 有线电视线分配器

6）BNC接头安装到同轴电缆上面后，将屏蔽层修剪，以免屏蔽线与铜芯相连发生短路。再将事先套入同轴电缆的卡环移到同轴电缆与BNC接头的连接处，用压线钳将卡环固定在同轴电缆上，同轴电缆的铜芯只需露出BNC接头1～2mm即可，因此可以使用偏口钳将多余的铜芯剪掉。

7）同轴电缆加工完成后，就可以插接到分配器上了。将分配器的输入端插在入室线盒内，并将同轴电缆BNC接头上的螺钉拧紧，使其固定在分配器上。

8）再将分配器的其中一个输出端插在制作好的同轴电缆上，将同轴电缆BNC接头上的螺钉拧紧，使其固定在分配器上，再将分配器的另一个输出端也插在制作好的同轴电缆上，并拧紧BNC接头上的螺钉。(www.daowen.com)

9）连接完成后，输出的同轴电缆就可能连接到有线电视的接线模块上了。

2.有线电视接线模块的安装

1）入户总线盒安装完成后，还需要安装有线电视的信息模块，首先确定有线电视模块的安装位置，安装时要注意避开电源插座以及电源线。电源线、插座与有线电视线插座的水平间距不应小于20cm，距地面30cm左右。

2）如图6-33所示，有线电视信息模块采用的是接线柱的连接形式，因此，只需要对同轴电缆进行简单的加工即可。

3）对同轴电缆进行加工，用剪刀将同轴电缆的护套层剪开，露出里面的绝缘层，注意不要伤损内部的屏蔽网。将同轴电缆的网状屏蔽层向下翻转，但不可与铜芯连接，以免发生短路。

4）将同轴电缆的内部绝缘层用剪刀剪断，注意不要伤损铜线芯。

5）将有线电视的信息模块面板打开，同时拆除有线电视信息模块上的固定卡，将同轴电缆的铜芯插入信息模块的接线孔内，将螺钉拧紧。

6）将同轴电缆固定在有线电视信息模块的金属扣内，使网状屏蔽线与金属扣相连，然后将螺钉拧紧，然后将同轴电缆固定。在确认连接无误后，将连接好以后的有线电视信息模块放到模块接线盒上，选择合适的固定螺钉将带有同轴电缆的信息模块面板进行固定。

7）固定好有线电视信息模块后，将遮盖面板安装到模块上即可。

8）将有线电视的BNC接头插入到有线电视信息模块中即可进行工作，如果不能正常工作，很可能是有线电视信息模块中的连接端错误，需要重新连接。

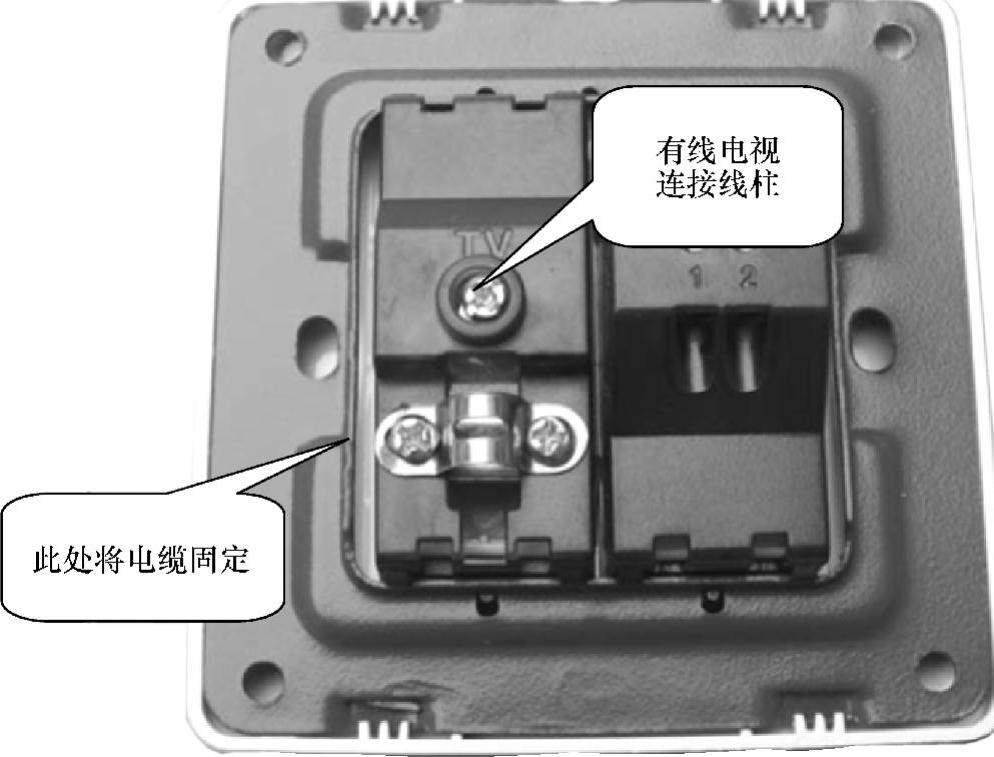

图6-33 有线电视信息模块
