供电插座是主要为电气设备提供电量的常用元件，按其安装方式，主要有明装插座和暗装插座两种。

明装插座主要在室外环境或者室内装修完成后，用户临时提出要求进行安装等情况下使用。明装插座按其插座孔数分为三孔明装插座和两孔明装插座，如图6-18所示。

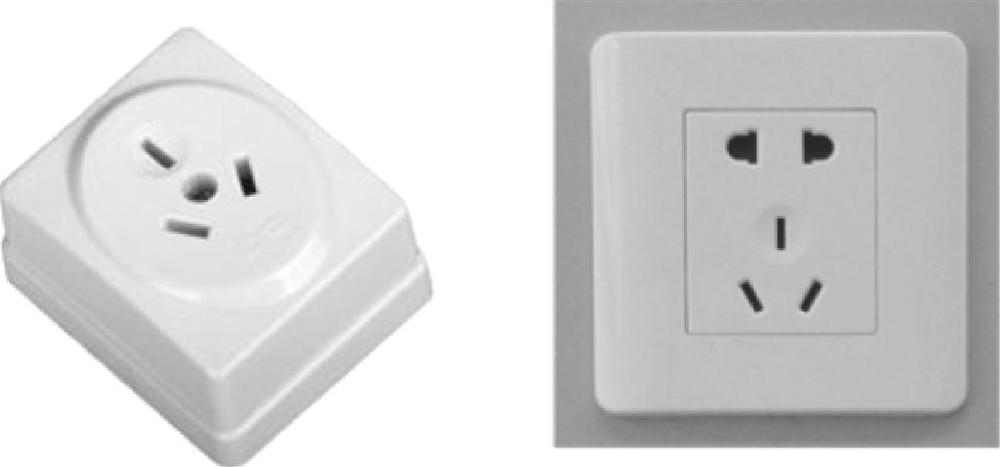

图6-18 明装插座和暗装插座

暗装插座按插座孔数分为单相两孔插座、单相三孔插座、三相四孔插座和三相五孔插座，其中单相两孔和单相三孔插座与一根相线进行连接，而三相四孔和三相五孔插座则需要与三根相线进行连接。而按其功率又可以分为小功率插座和大功率插座，如图6-19所示为常用暗装插座。

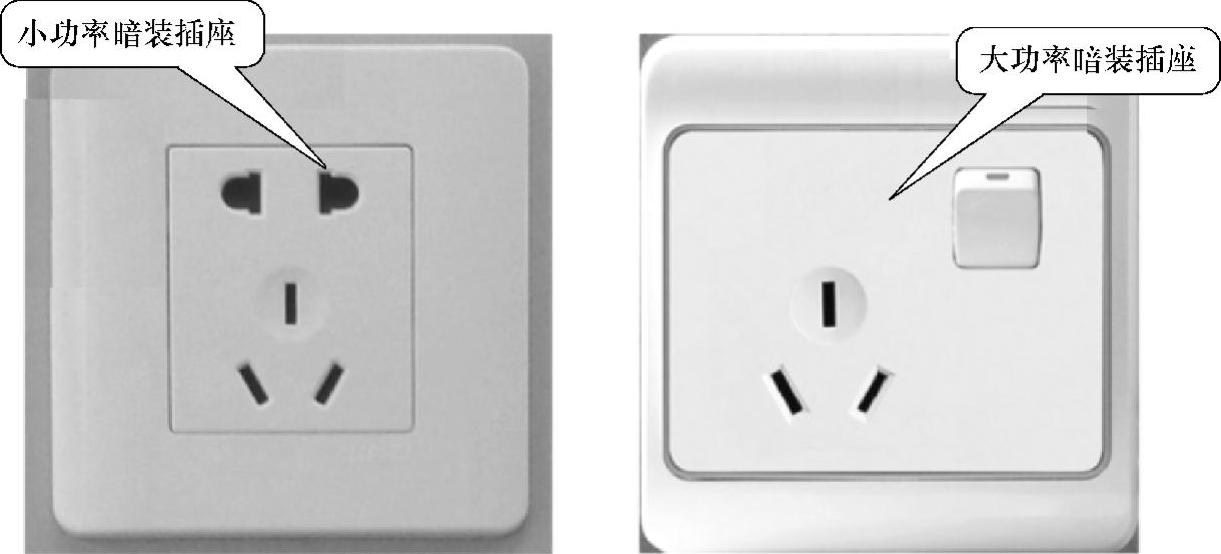

图6-19 暗装插座的种类

在连接插座时，同一环境下所安装的插座高度应一致，高度差不可大于5mm，而且并列安装的相同型号的插座高度差不应大于1mm。

在安装插座时，有些需要安装一些小功率的插座，以保证台灯、电脑等一些电器设备的正常使用，接下来将讲述小功率插座的安装方法。

1.小功率插座的安装

（1）选材配置

小功率插座包含有两孔和三孔插座安装在同一插座板中的形式，也有单独的三孔插座及两孔插座，如图6-20所示，而在次卧室中所选择的插座为单独在一个插座面板中的三孔插座，在安装小功率插座时，安装位置距地面高度不应小于0.3m。

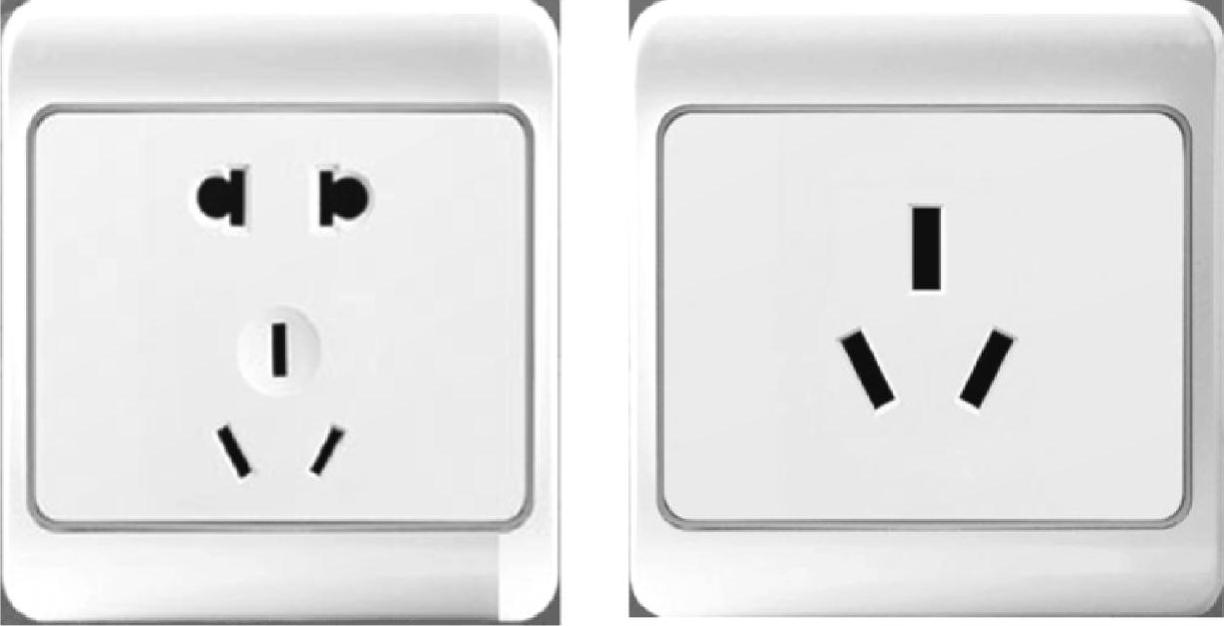

图6-20 小功率插座

（2）小功率插座的安装

1）将接线盒和插座放置预留接线端子的位置处，查看接线盒安装位置。

2）将接线盒需要穿入电线一端的挡片取下，检查预留导线连接端子是否预留出连接线所需要的长度，如果不够长，还需要进行电缆的剥削操作。然后，将接线盒嵌入墙的开槽中。

3）在对插座进行连接时，发现插座的接线孔处于连接状态，即接线孔处的螺钉处于拧紧状态，选择合适的一字螺钉旋具依次将插座各接线孔处的螺钉拧松。

4）接下来，先将插座护盖的按扣按下，以便将护盖取下。

5）将预留出的相线连接端子插入插座的相线接线孔。穿入相线（红色）后，再选择合适的一字螺钉旋具拧紧插座相线接线孔的螺钉。将中性线（蓝色）穿入插座中性线接线孔内，按照前面的方法（对于小功率插座，可以不用连接地线，但本例为安全起见，依然连接地线），用一字螺钉旋具拧紧插座中性线接线孔的螺钉。将接地线与插座的接地线孔进行连接，如图6-21所示。

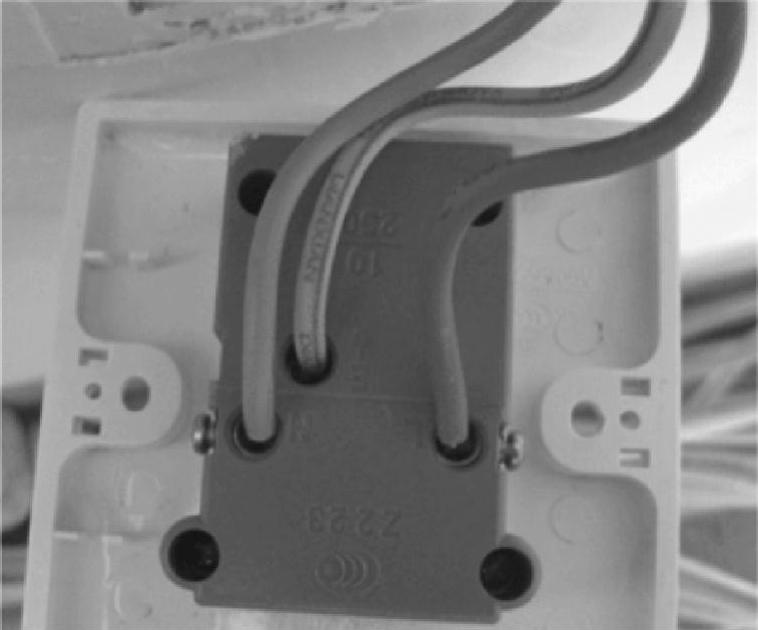

图6-21 连接完成的插座

6）将插座与预留导线端子连接完成后，检查导线连接端子是否连接牢固，以免导线连接端子连接不牢固引起漏电事故的发生。

7）插座连接并检查完成后，盘绕多余的电线，将插座与接线盒的位置进行放置，并选择固定插座，使用长度适中的螺钉固定插座，将螺钉放置到插座的固定点，并选择合适的十字螺钉旋具拧紧螺钉，将插座进行固定。

8）将插座固定后，再将插座护盖安装到插座上，至此，插座便已经安装完成。(www.daowen.com)

需要注意的是，在比较潮湿的环境中安装插座，如卫生间、地下室中安装插座，潮湿的空气会渗入到插座的插孔中，容易引起漏电情况的发生。因此，在安装插座时，还要对插座进行防潮盖的安装，常用的操作是为插座加装防潮盖。

防潮盖的安装方法如下：

1）插座与接线盒内的预留导线端子连接完成后，将插座穿入防潮盖中。

2）再将多余的电线盘绕，在进行固定时，由于加装了防潮盖，需要选择长度适合的木螺钉安装到插座的固定点进行固定。

3）至此插座的防潮盖已经安装完成。

2.大功率插座的安装

家庭装饰装修中，除了有小功率插座，大功率插座也少不了，安装大功率插座时，同样需要注意其安装的高度，一般插座距地面的高度应为1.8m。

（1）选材配置

由于大功率插座的使用并不是非常频繁，一般在选用插座时，应选择带有控制开关的插座，不用时可以直接关掉，有助于节约能源，带有控制开关的大功率插座如图6-22所示。

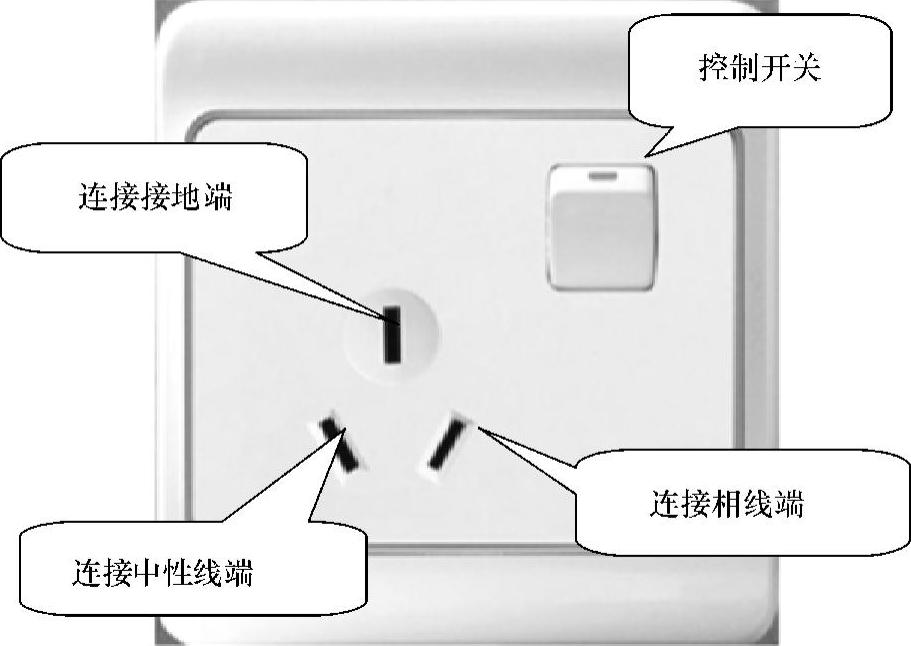

图6-22 大功率插座

（2）大功率插座的安装

1）查看接线盒与护管位置相对应后，取下接线盒的挡片，检查预留导线连接端子的长度是否合适，如果不够长则需要进行剥线操作。

2）将剥线后的导线端子嵌入墙的开槽中，需要注意的是，如果在对插座进行连接时，插座的控制开关处于开启状态，则要将其关闭，然后再对插座进行安装。

3）选择一字螺钉旋具，按下大功率插座的盖板。

4）在对插座进行连接时，应检查接线孔是否处于连接状态，如果是，应用一字螺钉旋具将插座接线孔处的螺钉依次拧松。

5）将预留出的相线（红色）连接端子插入插座的控制开关的接线桩内，再选择合适的十字螺钉旋具将控制开关接线桩的固定螺钉拧紧。

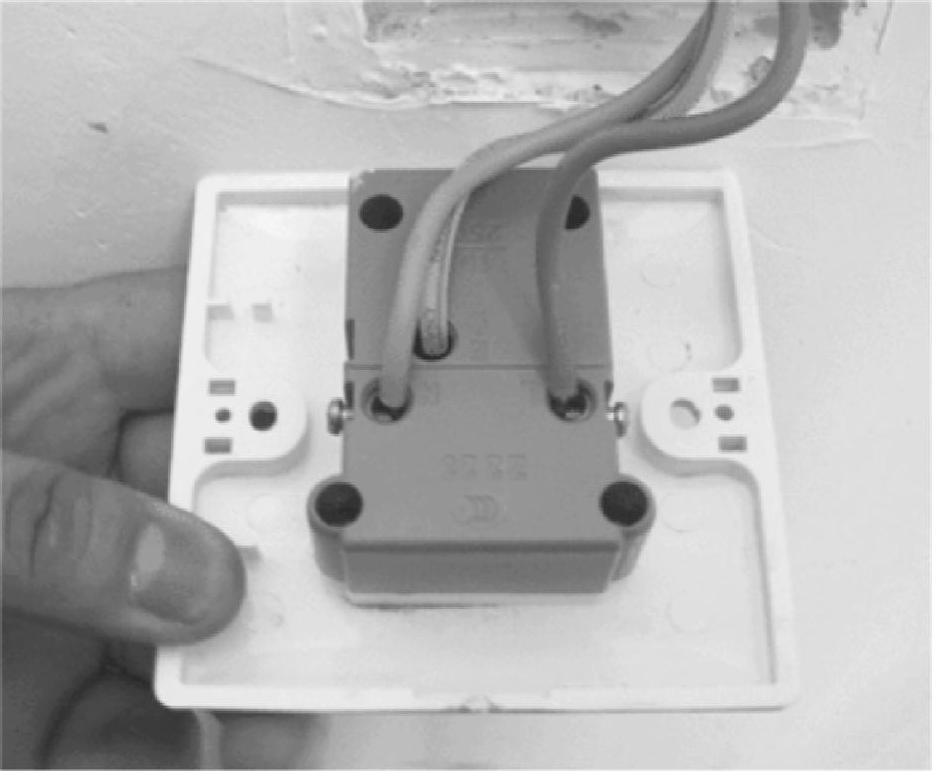

图6-23 连接完成的插座

6）将中性线连接端子插入插座的中性线接线孔内，再使用十字螺钉旋具，拧紧插座中性线接线孔的固定螺钉。

7）将接地线插入插座的接线孔中，再使用十字螺钉旋具，拧紧固定，如图6-23所示。

8）将相线连接端子、中性线连接端子与接地线连接完成后，检查所连接的电线是否牢固，以免连接不牢固而造成漏电事故的发生。检查后，将剩余的电线盘绕在接线盒中。

9）将插座的固定点与接线盒的固定点对齐，并选用合适的螺钉拧紧固定，至此大功率插座安装已经完成，就可以测试使用了。
