控制灯具、电器等电源通断的器件——开关,是装饰、装修不可缺少的元素。按开关的安装方式不同,有明装和暗装之分。明装开关即传统的拉线开关,如图6-1所示。随着社会的发展与生活质量的提高,越来越多的明装开关被弃之不用,转而安装暗装开关,究其原因则是因为暗装开关的安全性相较于明装开关要高,并且也较之美观、不易损坏,如图6-2所示为常见暗装开关。

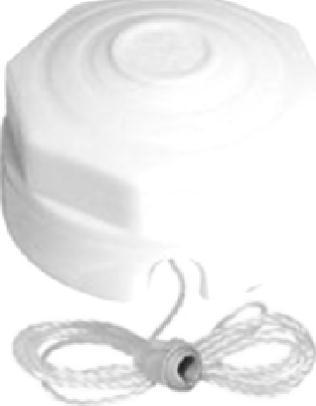

图6-1 常见的明装开关

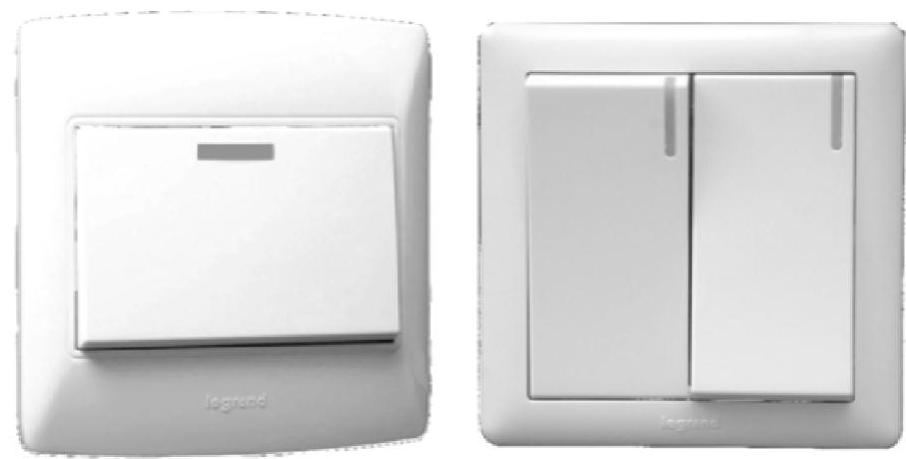

图6-2 常见的暗装开关
我们这里所讲的单控开关顾名思义,是只对一条线路进行控制的开关,而单控又包含有单位单控开关、双位单控开关以及多位单控开关等,如图6-3所示,单控开关的控制简化图如图6-4所示。

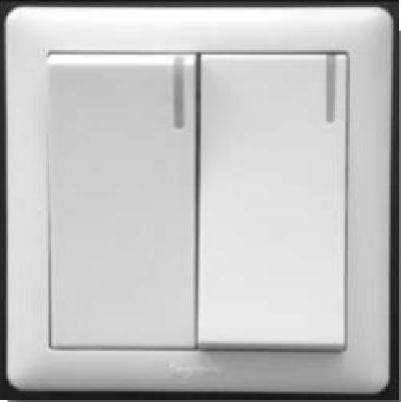

图6-3 常见单控开关

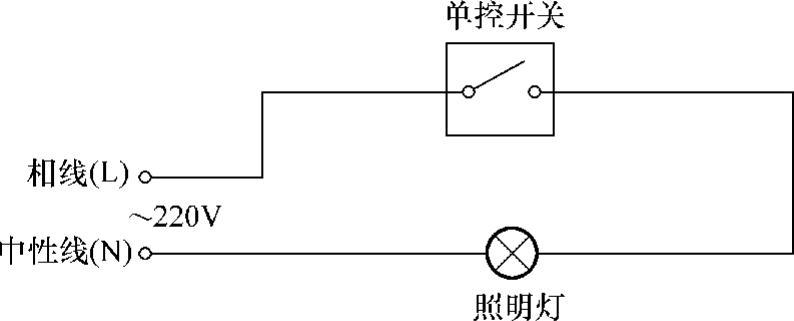

图6-4 单控开关的控制简化图
在对需要装修的二室一厅中的次卧室中,对所要安装的荧光灯进行启动控制,在进入次卧室时,可以开启荧光灯,以及时对次卧室进行照明工作,如图6-5所示,为次卧室单控开关的安装布线图。
图6-5 某住宅次卧室开关的布线图
在安装开关时,还要注意开关的安装位置,距地面的高度应为1.3m,距门框的距离应为0.15~0.2m,如图6-6所示,为次卧室开关安装示意图。

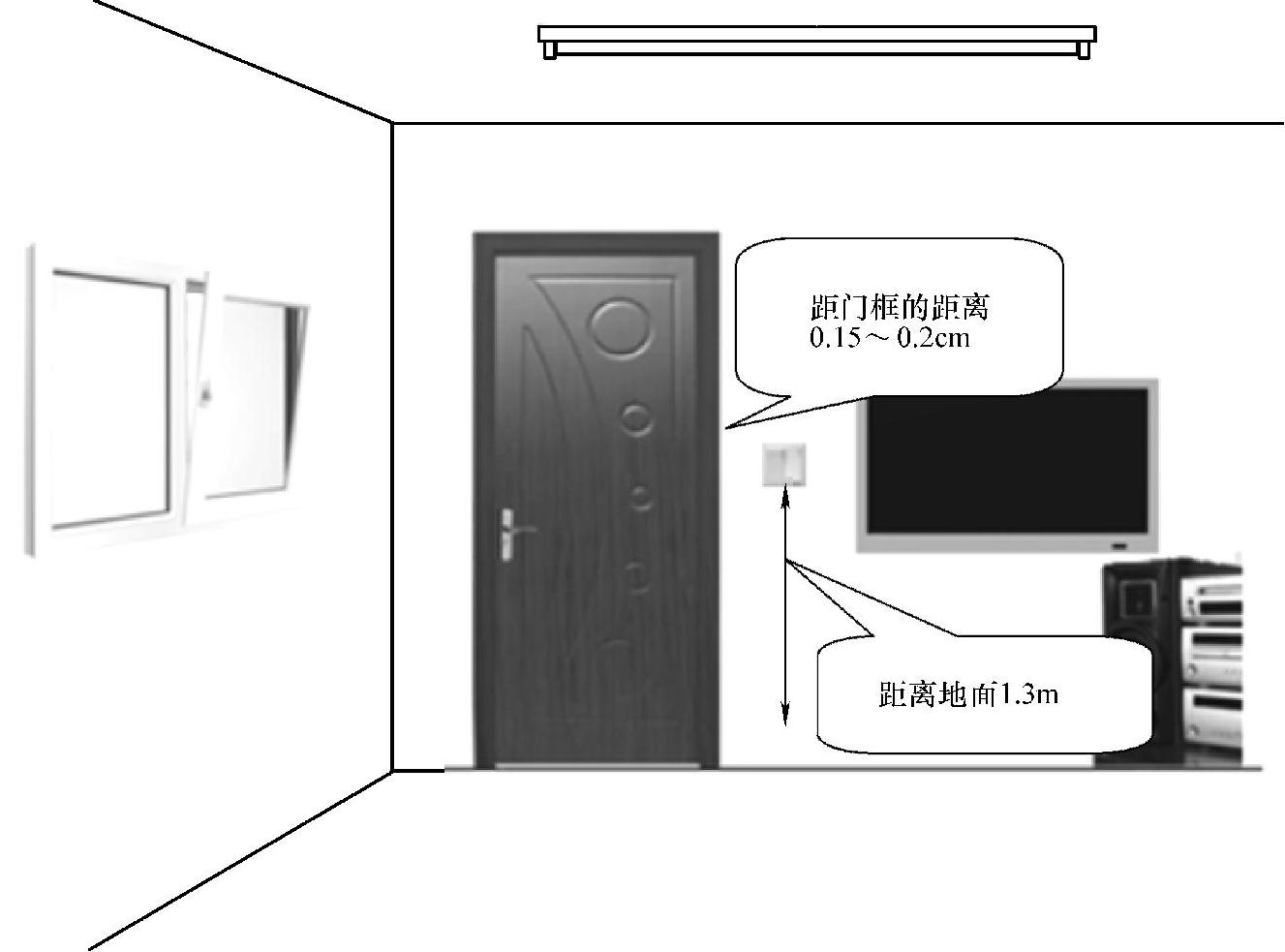

图6-6 次卧室开关安装示意图
1.选配部件
由于只需在进入次卧室时使用荧光灯的控制开关,因此,选择单控开关进行安装即可,并且在安装开关之前,需要在墙壁上预留出开槽,如图6-7所示,除此之外还需要选择与其相匹配的接线盒,如图6-8所示。
需要注意的是,在固定开关的接线盒时,还要在接线盒上安装与之相匹配的护套,以保护电线穿过接线盒时不出现磨损现象,防止漏电情况的发生。接线盒与墙壁四周不应有空隙,在敷设照明线路时,应将电线(硬铜线)预留出10~12mm的连接端子,如图6-9所示。

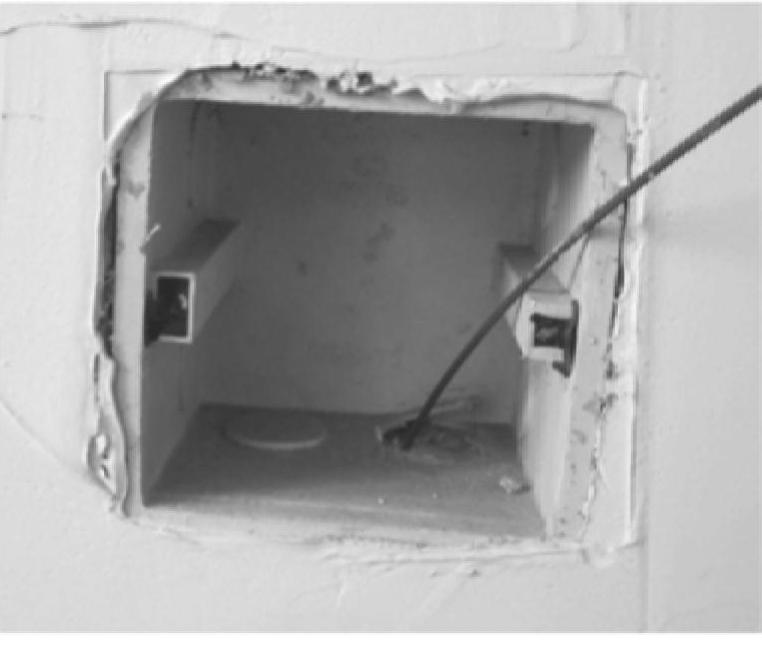

图6-7 预留开槽

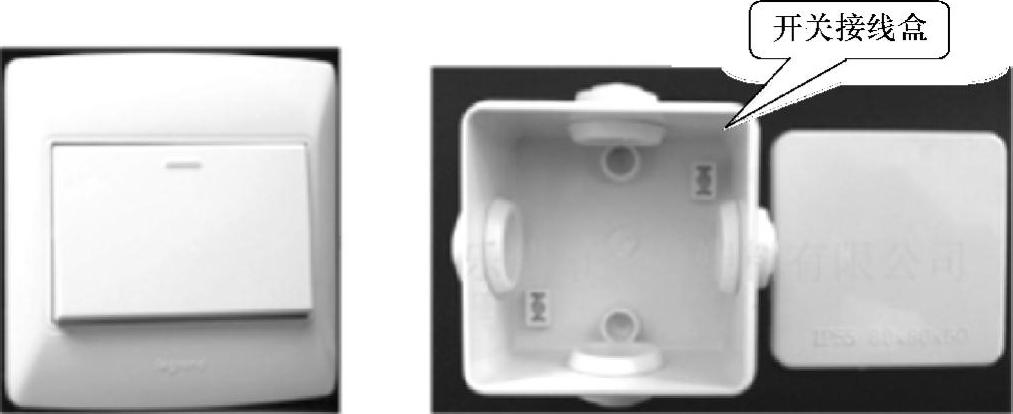

图6-8 常用的接线盒(www.daowen.com)

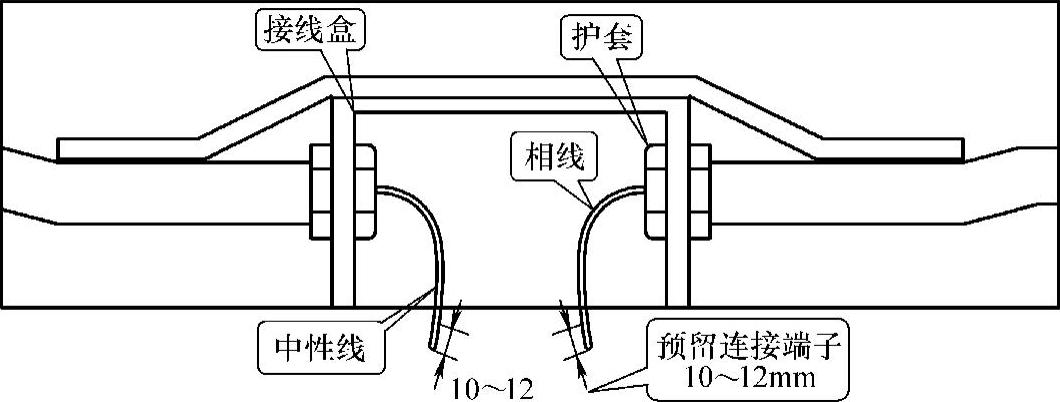

图6-9 开关接线盒及预留连接端子
2.单控开关的安装
(1)根据布线时预留的照明支路导线端子的位置,将接线盒的挡片取下,如图6-10所示。
(2)将接线盒嵌入到墙的开槽中,嵌入时要注意接线盒不允许出现歪斜,嵌入时,要将接线盒的外部边缘处与墙面保持齐平。
(3)按要求将接线盒嵌入墙内后,再使用水泥沙浆填充接线盒与墙之间的多余空隙。
(4)选择一字螺钉旋具,按下开关护板的卡扣,将开关底板上两侧的护板取下,检查单控开关是否处于关闭状态,如果单控开关处于开启状态,则要将单控开关拨动至关闭状态。
(5)此时,单控开关的准备工作便已经完成。然后再将接线盒中的电源供电及荧光灯的中性线(蓝色)进行连接,由于照明灯具的连接线均使用硬铜线,因此,在连接中性线时需要借助尖嘴钳进行连接。
(6)由于在布线时,预留出的接线端子长于开关连接的标准长度,因此需要使用偏口钳将多余的连接线剪断。
(7)连接开关与电源供电端相线(红色)预留端子,即将电源供电端相线(红色)的预留端子穿入开关其中一根接线桩中。穿入后,选择合适的十字螺钉旋具将连接后的开关接线桩进行固定。

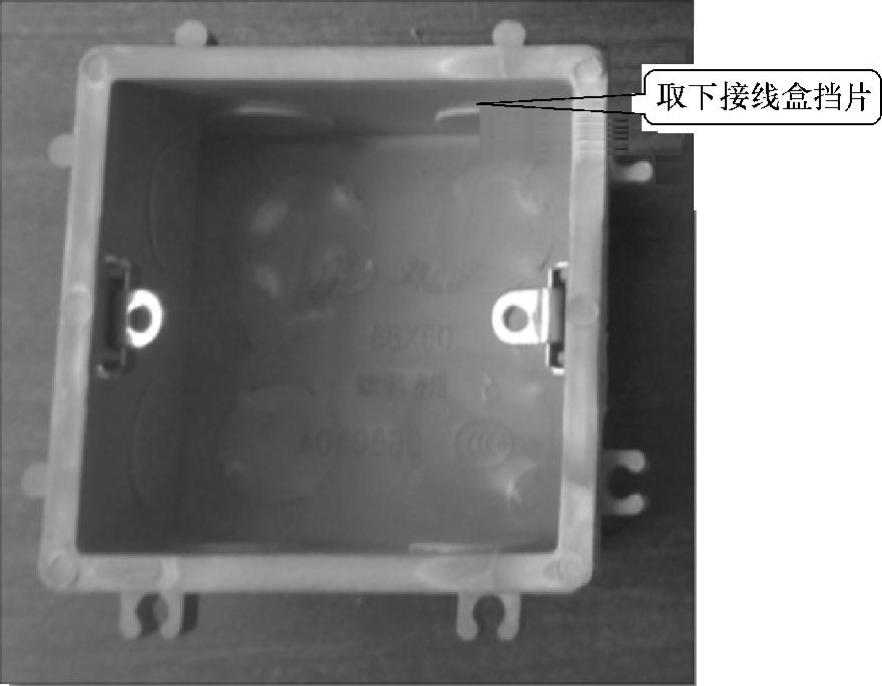

图6-10 接线盒挡片
(8)再将荧光灯连接端的相线(红色)预留端子与开关进行连接,将荧光灯连接端的相线(红色)预留端子穿入后,也要使用十字螺钉旋具将接线桩进行固定。
(9)至此,开关的相线(红色)连接部分连接便已经完成,将已经连接好的中性线(白色)进行绝缘操作,即缠绕绝缘胶带,如图6-11所示。
(10)为了在以后的使用过程中方便对开关进行维修及更换,通常会预留比较长的连接端子。因此,在开关线路连接后,要将连接线盘绕在接线盒中。
(11)将开关底板的固定点摆放位置与接线盒两侧的固定点相对应放置开关,然后选择合适的固定螺钉将开关底板进行固定,如图6-12所示。

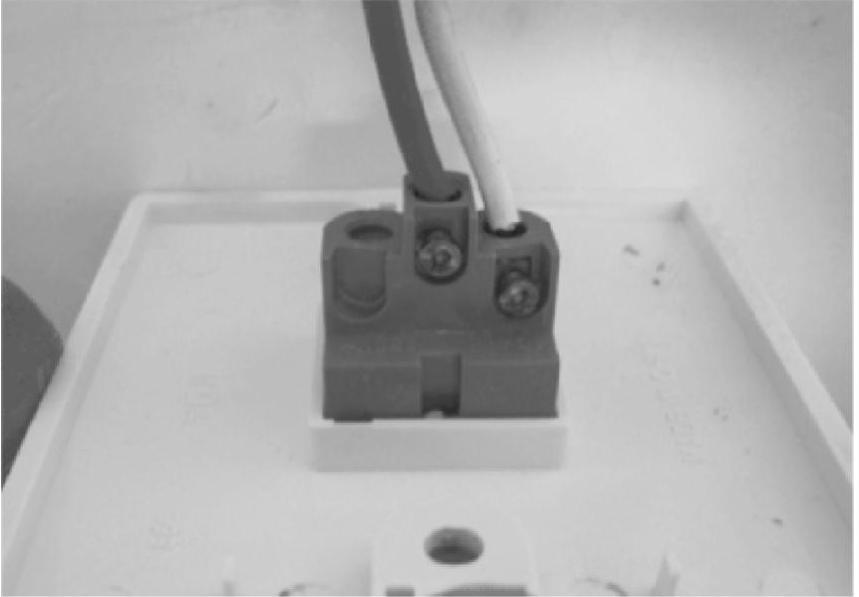

图6-11 连接完成的单控开关

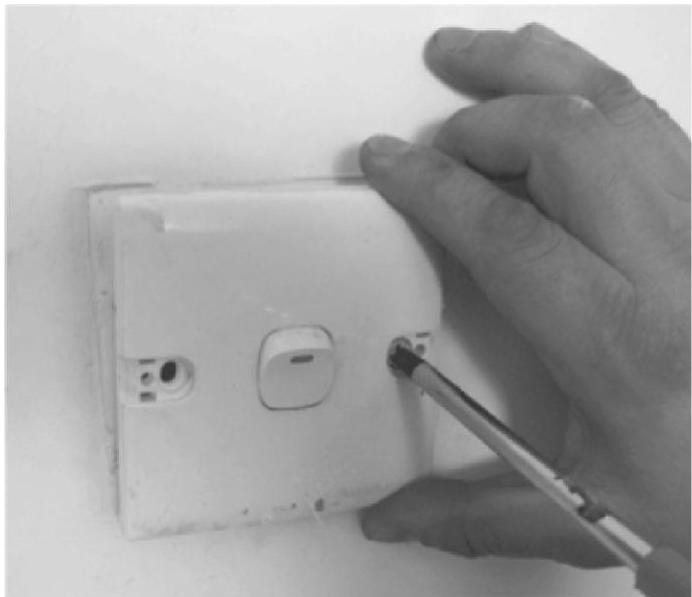

图6-12 对单控开关进行固定
(12)将开关两侧的护板安装到开关上,如图6-13所示,至此,单控开关便已经安装完成。
开关安装完成后,并不能立刻使用,还要对安装后的开关进行检验,以免开关已经损坏,或接线错误等情况的发生。
