排水管和通气管的布置与安装

1.排水、通气管的布置

(1)水管道的布置

排水管道分排出管、横支管、立管,其布置要求及采用的排水附件如表5-12所示。

(2)内通气管的布置

对住宅生活污水管道或散发有害气体的管道,如厨房的排烟、洗手间的排气等,均应设置伸出楼顶的通气管,通气管的布置,应遵守如表5-13所示的规定。

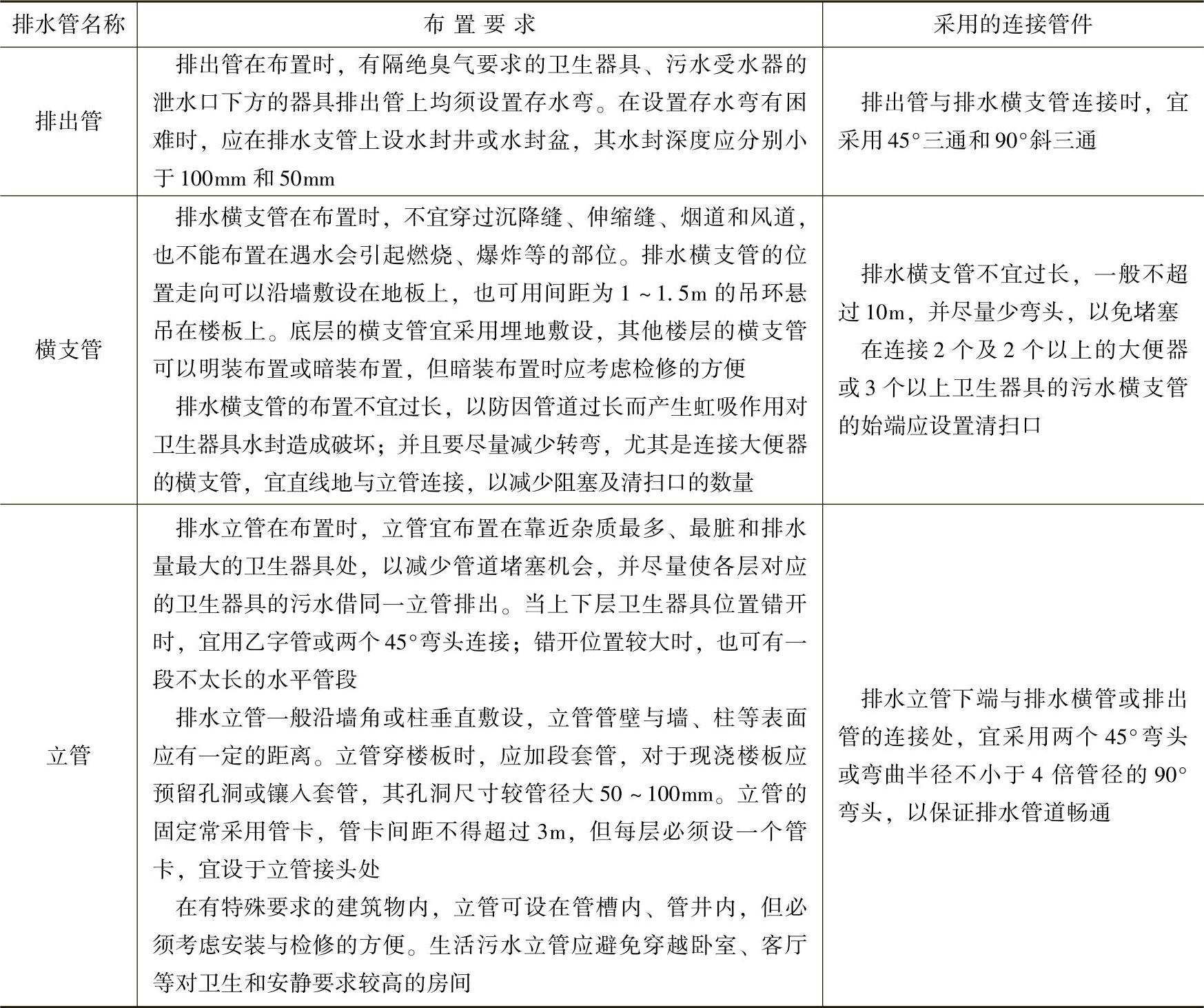

表5-12 排水管道的布置

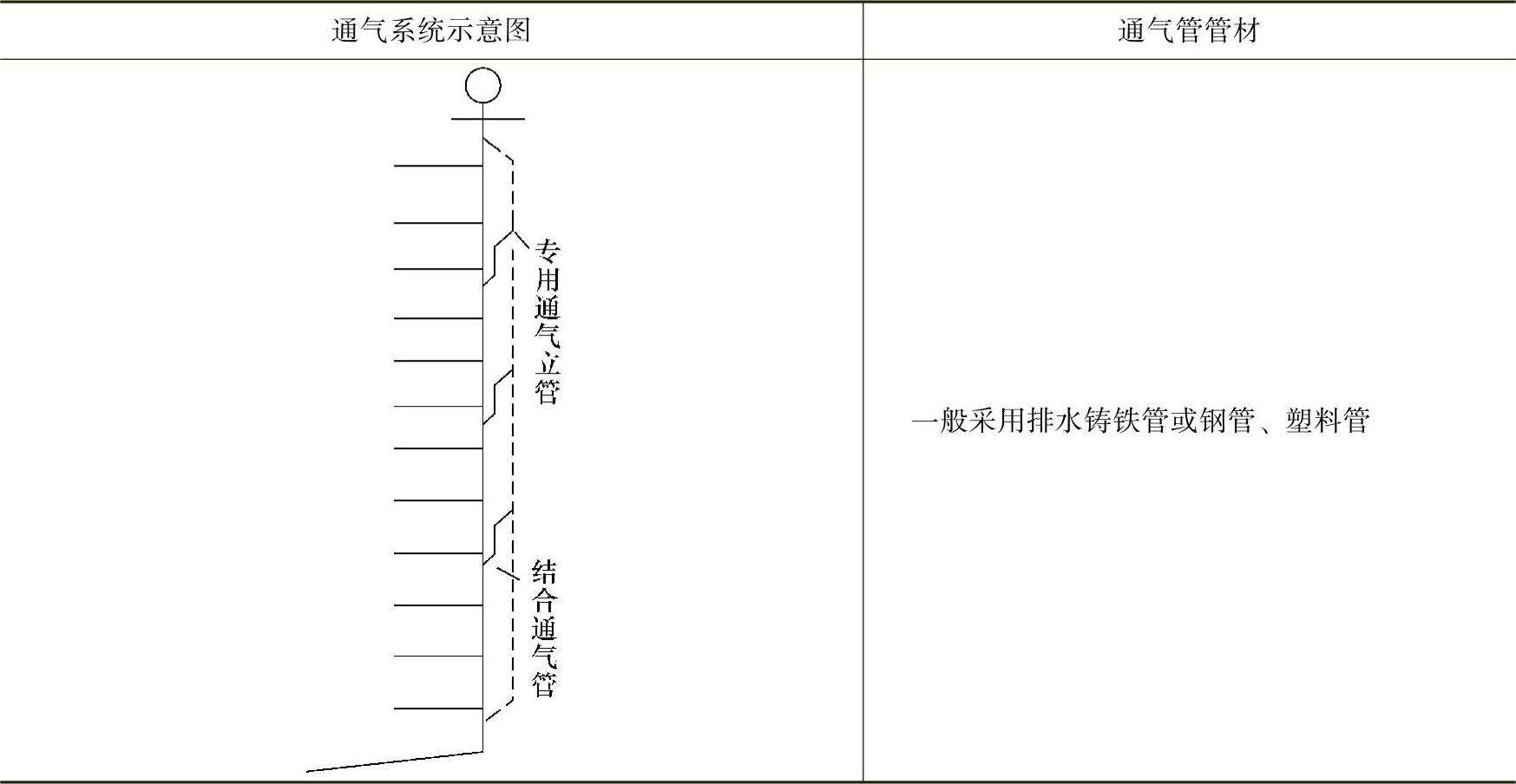

表5-13 通气管布置的规定


除了对于上表中所讲到的位置与管材外,通气管在布置时应遵循如下规定:

1)通气管应设在存水弯出口端。布置时,不得与建筑物的风道或烟道连接。通气管对面交接处应有防止漏水的措施。

2)通气管、环形通气管应设在卫生器具上边缘以上不小于0.15m处,以不小于0.01上升坡度与通气立管相连接。

3)通气立管的上端可在最高层卫生器具上边缘或检查口以上与伸顶通气管以45°三通连接,下端应在最低排水横支管以下与排水立管以45°三通连接。

4)专用通气立管应每隔2层,主通气立管应每隔8~10层与排水立管以结合通气管连接。结合通气管下端宜在污水横管以下用45°三通与排水立管连接,上端可在卫生器具上边缘以上不小于0.15m处以45°三通与通气立管相连接。

5)通气管的顶端应有网罩或风帽,其高出屋面的长度不得小于0.3m。

2.排水管道的安装

(1)排水铸铁(或钢制)管的安装

1)排水铸铁的连接方式:承插式(如油麻—石棉水泥接口连接或胶圈—石棉水泥接口连接、油麻—膨胀水泥接口连接或胶圈—膨胀水泥接口连接、油麻—铅接口连接或胶圈—铅接口接等)和法兰式两种。如表5-14所示,是最常用的承插式连接。如图5-6所示,是排水铸法兰式连接示意图。

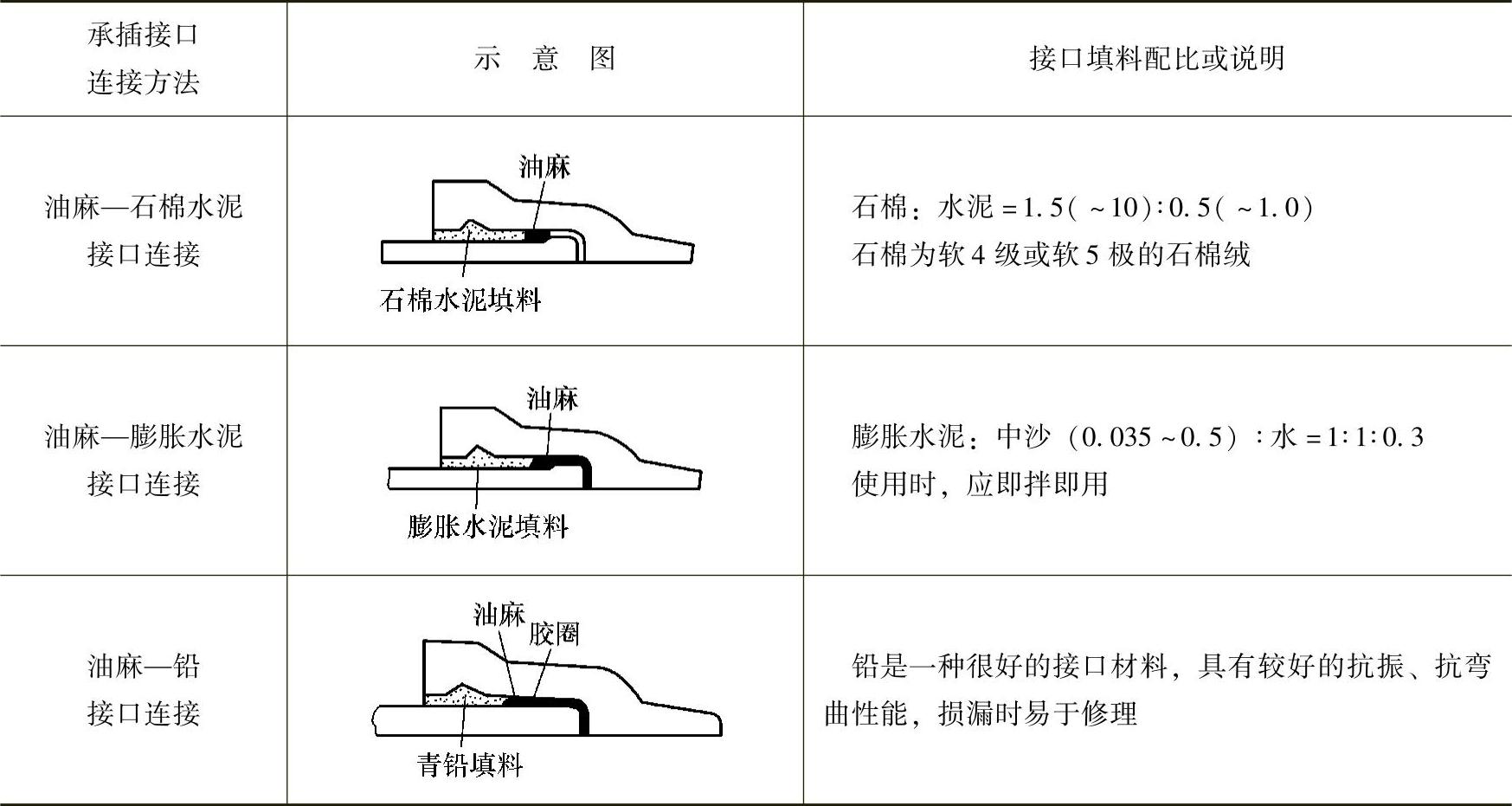

表5-14 排水铸铁承插接口


2)排水铸铁管的安装步骤:

①安装排出管(www.daowen.com)

排出管室外部分埋深不应小于当地冰冻线。室内部分埋深不应小于0.7m,若为混凝土地面也不应小于0.4m。排出管自建筑物至室外排水检查井中心距离不宜小于3.0m。一般先将排出管放在建筑物外墙1.0m处,待室外管道和检查井施工后,再接到天井内。排出管穿过建筑物基础或承重墙时应预留洞口,上部净空不小于0.15m。排出管与排水立管的连接应采用两个45°弯头或弯曲半径为4倍管径的90°弯度,并在弯度下面砌筑砖支墩。

②安装立管及横支管

在排水立管上每层楼间应设置一个检查口,检查口的朝向应便于维修。立管与横支管的连接,以及横管与横管之间的连接,宜采用45°三通或四通、90°斜三通或90°斜四通。立管上连接的三通或四通中心距楼板底面一般以350~400mm为宜。

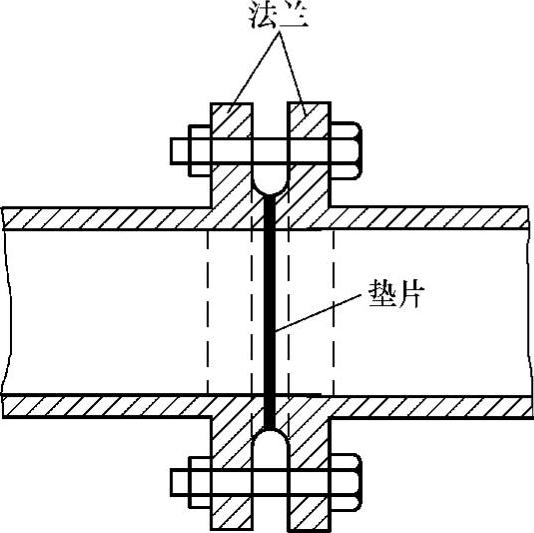

图5-6 排水法兰铸铁管的连接

在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上,应设置清扫口。当污水管在楼板下悬敷设时,可将清扫口设在上一层楼地面上。污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm;若污水管起点设置堵头代替清扫口,则与墙面距离不得小于400mm。排水管道上的支吊架应牢固可靠,其间距要求:横管不大于2m;立管不大于3m。

③安装相应的卫生器具

(2)排水硬聚氯乙烯塑料管的安装

排水硬聚氯乙烯塑料管(又称UPVC或PVC-U,简称排水塑料管),具有质轻、易于切断、施工方便、水力条件好的特点。排水塑料管及管配件的规格与普通排水铸铁管不同,是以公称外径表示的。由于其连接方式采用承插黏结,因而对管材外径和承插口的内径都有一定要求,其具体规格如表5-15所示。如图5-7所示,是排水塑料立管与排水塑料横支管的连接示意图。

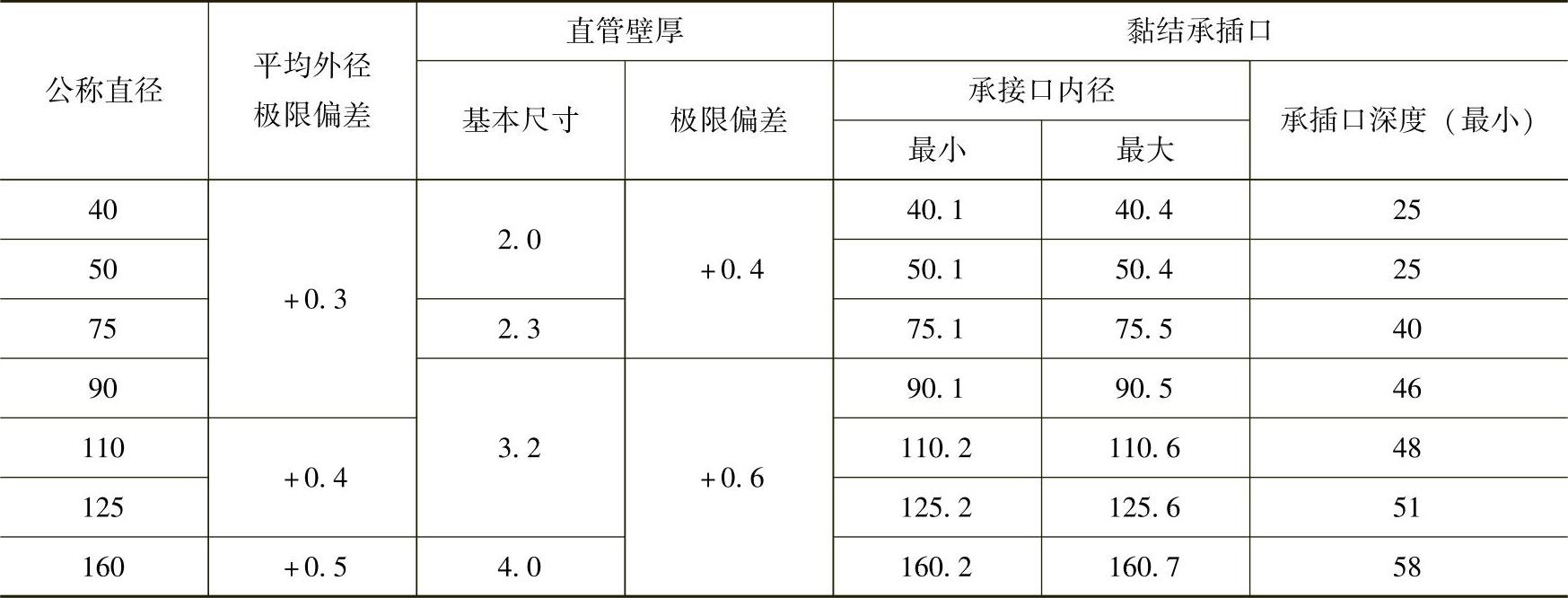

表5-15 排水塑料直管及黏结承口规格(单位:mm)


排水塑料管安装的一般规定:管道应按设计规定设置检查口或清扫口,当立管设置在管道井、管窿(即为布置管道而构筑的狭小的不进人空间)或横管在吊顶内时,在检查口或清扫口位置应设检修门。排水塑料管表面受热温度不应大于60℃。如管道表面受热温度有可能大于60℃,则应采取隔热措施。

为了消除管道因温度所产生的伸缩对排水系统的影响,应在管道上装设伸缩节。当楼层高度小于4m时,立管(包括通气立管)应每层设一个伸缩节,同样横管上无汇合管配件的直线管段超过2m时,也应设伸缩节。此外,遇有如表5-16所示的情况,也应考虑设置伸缩节。

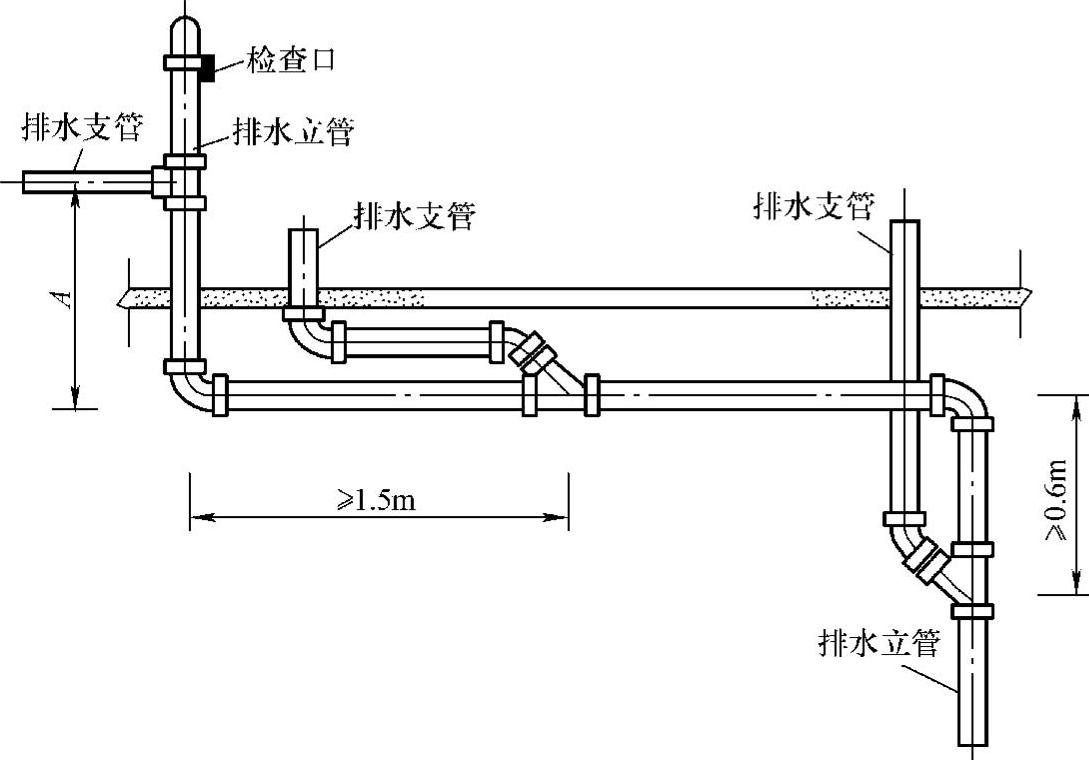

图5-7 排水硬聚氯乙烯塑料管的连接

注:垂直距离A应符合:建筑层数为4层,A为450mm;建筑层数为5~6层,A为750mm。

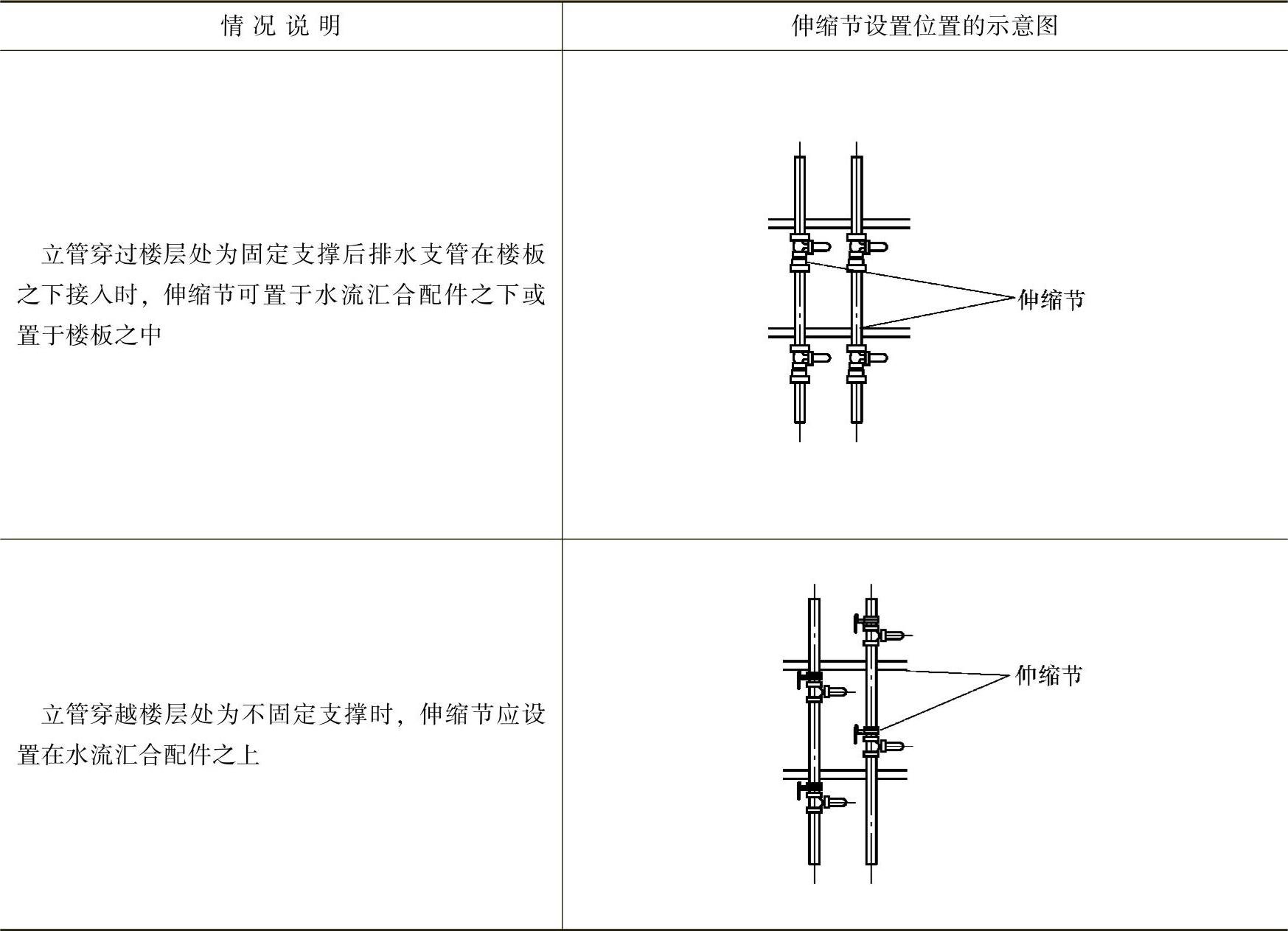

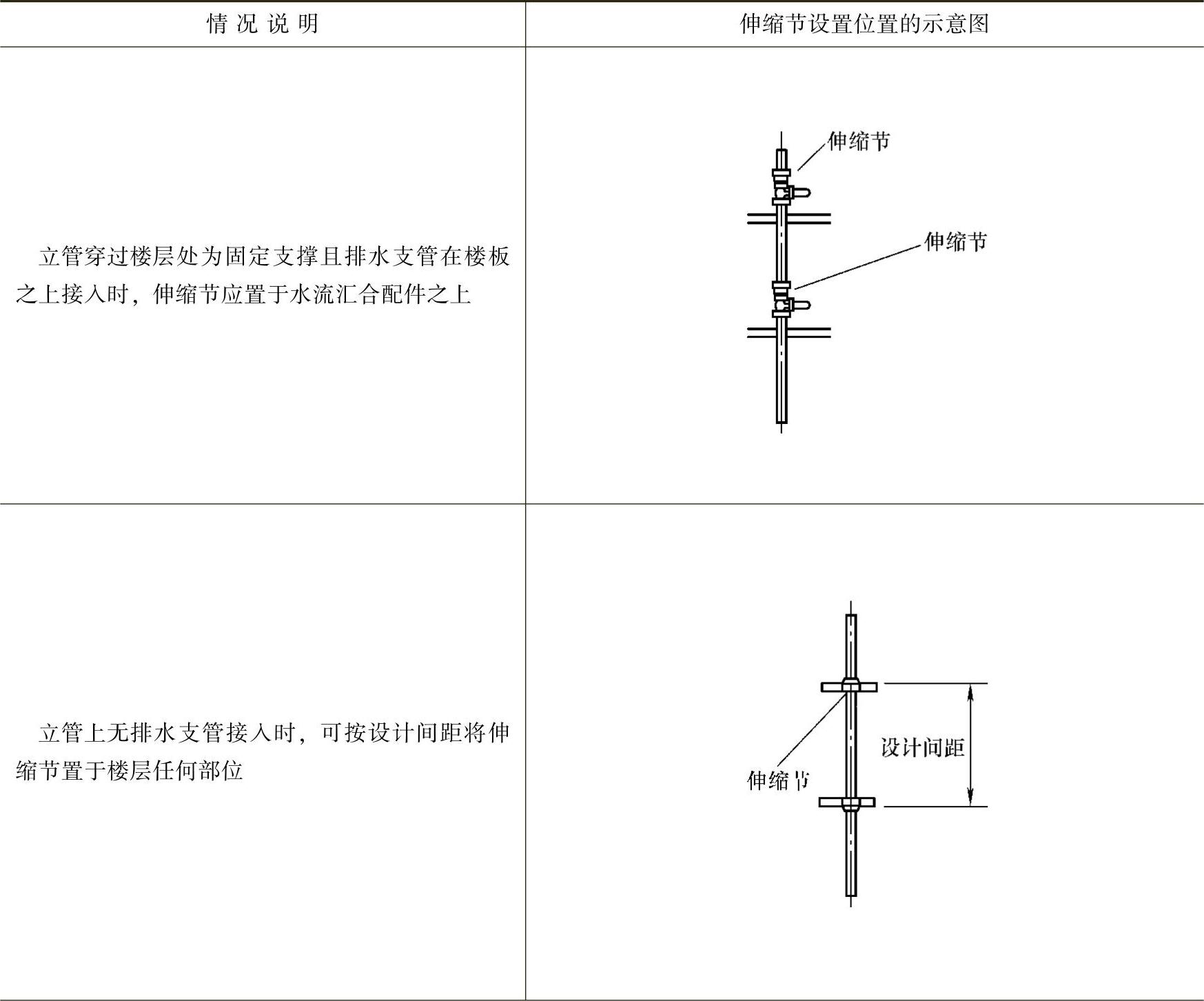

表5-16 伸缩节设置的位置


(续)
