1.室内给水管道的布置

室内住宅给水管道一般是从建筑物用水量最大处接入，在装入总水表后分别送往各户，由水管接入通往各用水点。在装饰装修过程中，经常会遇到管道改道等情况，在这时就需要详细了解室内给水管道的布置形式。一般情况下，室内给水管道的布置，有明装和暗装两种形式，如图5-2所示。

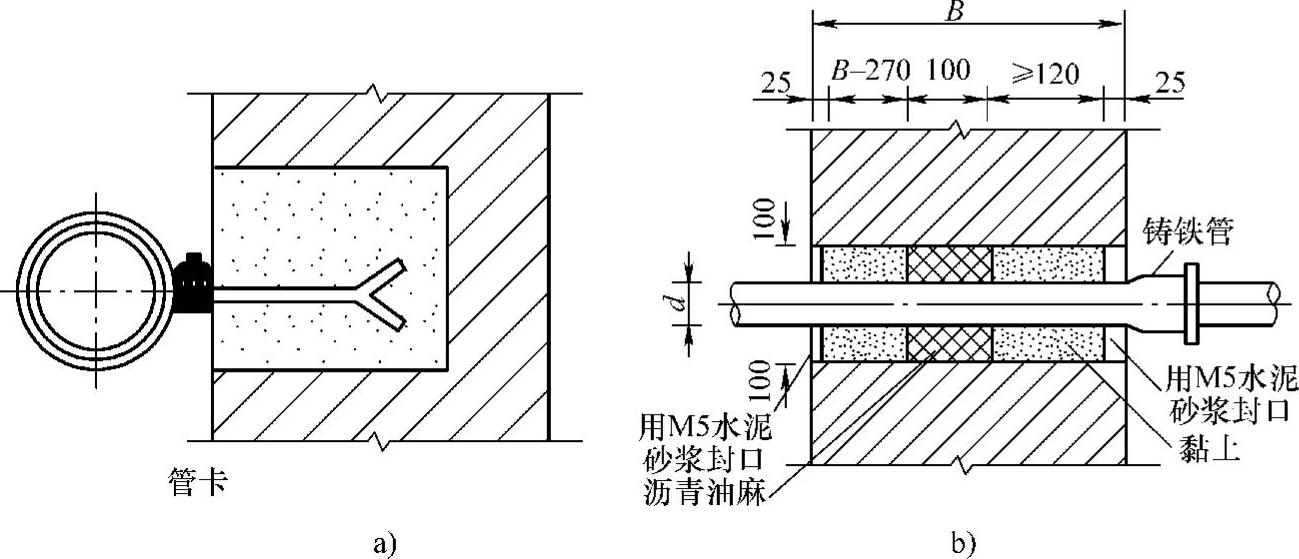

图5-2 给水管道的两种敷设形式

a）给水管道的明敷设 b）给水管道的暗敷设

给水管道在布置时尽量考虑美观实用，同时应该注意以下几个问题：

1）根据管道的数量、管径大小、排列方式、维修条件，结合住宅的结构和敷设形式等合理确定。

2）给水管道布置一般成枝状、单向供水。管道布置和敷设应力求最短，尽可能呈直线走向，一般与墙、梁、柱平行布置。

3）给水管道尽可能靠近用水量大或不允许间断供水的用水处。

4）给水管道不得穿过设备基础，避免布置和敷设在可能被重物振动处；不得布置或敷设在遇水容易引起爆炸、燃烧的地方，也不能布置或敷设在建筑物的伸缩缝处。

5）给水管道与排水管道平行埋设（或交叉埋设）时，给水管道应布置或敷设在排水管道上面。对于平行埋设时，两管的最小距离为0.5m；对于交叉埋设时，两管的最小距离为0.15m。

6）给水管道与其他管道（如排水管道、冷冻管道和热水管道或蒸汽管道）同沟或供架敷设时，给水管道应布置在排水管道、冷冻管道的上面，热水管道或蒸汽管道的下面。

7）管道上安装仪表用的各种测点的连接件（如压力测点、流量测点等），应与管道同时进行安装，以免管道安装完工后再打孔。

8）采用成品冲压件（如弯头、大小头）时，不宜直接与平焊法兰焊接，其间要加一段直管。按规定，直管长度不小于100mm，并不得小于管子外径。

9）对于暗装管道或地下管道敷设完工时，应及时进行试压和保温。

2.室内给水管道的连接

室内给水管道的连接方式，有钢管和PVC塑料管连接两种。

（1）钢管连接(www.daowen.com)

钢管一般都为涂锌钢管。其连接（接管或配管）方式有“螺纹连接法”和“法兰盘连接法”两种方法。接下来，本书以自来水管的连接为例，讲述涂锌管的连接。

1）截管。用钢卷尺量出管线所需尺寸，并回放连接件的尺寸及所需的尺寸。然后用砂轮锯断料，也可以用钢锯断料。

2）套丝。套丝时，将管子固定在管道台虎钳上，调整绞板上的活动刻度盘，使板牙符合需要的尺寸，用固定螺钉把它固定，再调整绞板上的三个支持脚，把绞板套入管口，使其紧贴管子，这样套丝才不乱丝扣。绞板调整后套入管子端，用手握住绞板手柄，平稳地向里按顺时针方向转动，操作时需要用力均匀，不过猛。等绞出的丝扣等于管接长度的1/2多1～2个牙距后，即可松开板牙，退回绞板，再将尺寸调整到比第一次小一些，用同样方法再套一次。当第二次丝扣快套好时，稍微松开板牙，边转边松，使管子的端头成圆锥形丝扣。

3）连接。连接时要在内、外螺纹上加上一定的填充料。以前的做法是先缠绕一层油麻丝，再涂上薄薄一层厚白漆，然后旋上连接件，目的是防漏、防锈。现在大多采用白色的生料带，用这种材料缠绕在管子的外螺钉上，作为密封填料，性能较好，而且安装简单、清洁。各种配件与管道的连接，分别如图5-3所示。

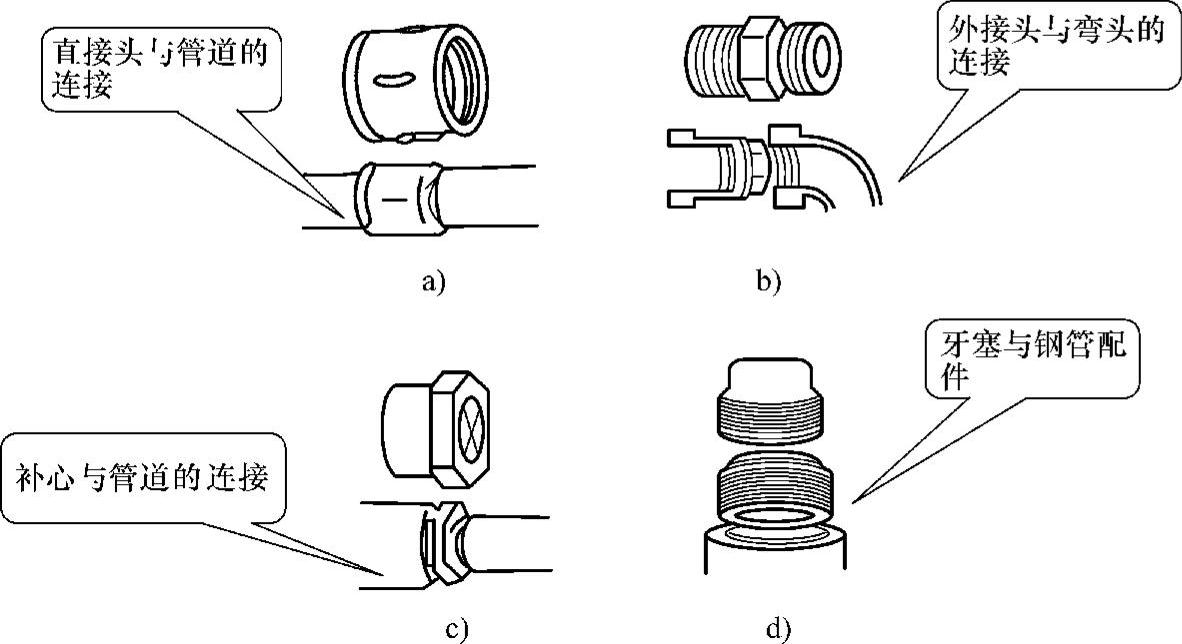

图5-3 各种配件与管道的连接

a）外接头 b）六角内接头 c）内外螺母 d）管堵

在各种零件及管子连接装配时，几乎全是螺纹旋紧，应注意不要一下子把某个节点旋得太紧，因为一段拧紧后会给下一段安装带来不便，有时把前一段拧得太紧，而在后面的安装时，又不得不将前段旋松，这样更容易渗漏。

（2）PVC塑料管连接

PVC塑料管由于表面平滑不结垢、无毒不渗漏、阻燃、抗静电、耐压耐温、不腐蚀、省工省时省费用等优点，在住宅装修中应用较多。其连接（接管或配管）方式有“冷接”和“热接”两种方法。

1）冷接法，即利用黏合剂，对管子进行冷涂连接的方法。它要待胶干后，才可放水使用。

①截管。根据设计要求确定PVC塑料管的长度，然后用管割刀垂直割下塑料管。

图5-4 弯曲半径与管子外径的关系

②弯曲。在弯管弹簧的一端系上一段绳子（长度根据弯曲位定），将弹簧的另一端塞入PVC塑料管的弯曲处左右两端，用弧形支撑物或膝盖对准弯曲处用力压，即可成型。然后拉住弯管弹簧的一端绳子，将弯管弹簧抽出。注意，弯曲半径必须大于管子外径D的5倍。如果弯曲半径R比较大，可不用弯管弹簧而直接用手弯曲成型，但弯曲角度一般要求在90°以上，如图5-4所示。

③黏连。将管件螺帽和C型压环套上PVC塑料管，用扩孔器或绞刀将航空器整圆。在黏结前，应将承口内面和插口外面擦拭干净，无灰尘和水珠。若表面有油污，要用丙酮等清洁剂清洁。插接前要根据承口尝试在插口上划出插入深度标记。胶粘剂应先涂刷承口内面，后涂插口外面。再用毛刷在连接管端外层与管件口端内层刷上一层丁腩橡胶，做到胶粘剂的涂刷迅速、均匀、适量、无漏涂。

2）热接法，即用融管器对管子进行快速热融连接的方法。它只要用融管器对连接管子进行快速热融，待热融的管接口冷却后，就可进水使用，热接法与冷接法类似，只是热接法需要融化连接，其他操作类似，此处不再赘述。
