配电盘是单元住户用于控制住宅中的各个支路的,将住宅中的用电分配成不同的支路,要目的是为了便于用电管理、便于日常使用、便于电力维护。
1.配电盘的主要部件
配电盘是由断路器构成的,断路器的种类有很多种。目前,刀开关和熔断器已经逐步退出家装电工的市场了。
图4-94 电能表的接线端子
注:1—相线输入端;2—相线输出端;3—中性线输入端;4—中性线输出端
空气开关的流行主要是因为使用更安全,安装更方便,与漏电保护器的一体化制作,更是简化了安装操作。
如图4-98所示为常见的家装配电盘所使用的断路器,从图中可以看出不同厂家生产的断路器的样式多种多样,但基本上可以分为单进单出、双进双出和带漏电保护器的三种。其允许通过电流量有10A、15A、16A、32A、40A、50A、63A等几种规格。
2.配电盘的选配方案
在选择配电箱中支路断路器的时候,本着安全的原则,每个支路上都应配有漏电保护器,因此选择带有漏电保护器的断路器即可。但是,照明支路和空调器支路可以选择不带漏电保护器的断路器,这是因为照明支路的用电量不大,并且不在住户经常触摸得到的地方;而空调器支路如果选用了带漏电保护器的断路器,只要出现少许漏电就会频繁的跳闸,导致空调器无法使用。
需要家装的两室一厅分成了6个支路,结合表4-23中说明的支路用电量,选择1个10A、2个16A的单进单出断路器,1个20A和2个16A带有漏电保护器的断路器,如图4-99所示。在这里还选择了1个50A的双进双出不带漏电保护器的断路器,作为配电盘上的总断路器,这个总断路器与配电箱中的总断路器的功能是一样的,因此选择的额定电流量不能大于配电箱中的总断路器。
配电盘中是否要有总断路器,并没有明确的要求。放置总断路器,只是为了便于用电管理,并不意味着配电箱中的总断路器可以移到这里,或是配电盘中安装了总断路器,配电箱中可以不安装。
图4-95 电能表的连接方式
3.配电盘电线的连接步骤
配电盘中的支路断路器选择完以后,就可以进行安装连接了,主要包括配电盘支路电线的选择和连接方式。
(1)支路电线的选择
支路断路器的电流量大小确定以后,就可以根据各个支路实际电流量的情况选择适合的电线。
由配电箱送来的进户线仍然选择10mm2的绝缘线(硬铜线)和直径25mm的暗敷管送入配电盘中的总断路器。装修的二室一厅采用的全部是暗敷,因此根据电线安全载流量的规定以及敷设导管的选用规定,20A的厨房支路可选择4.0mm2的绝缘线(硬铜线),16A的卫生间支路可选择3.0~4.0mm2的绝缘线(硬铜线),16A的插座支路可选择2.5~4.0mm2的绝缘线(硬铜线),16A的空调器支路可选择4.0mm2的绝缘线(硬铜线)。为了购买敷设暗管的方便,一律选择最小直径19mm的暗敷管,因其最大可穿3根4.0mm2的绝缘线(硬铜线)。
(www.daowen.com)
图4-96 总断路器的连接方式
支路电线选择好以后,就可以在事先敷设好的暗敷管内穿线、布线,并与支路断路器相连。值得注意的是,支路电线在暗敷管中同样不能出现连接状态,如果电线长度不够,则应再选择长度足够的电线进行敷设,电线连接只能出现在插座、开关或接线盒内。
(2)配电盘电线的连接步骤
首先,应将配电箱送来的10mm2的绝缘线(硬铜线)与配电盘中的总断路器相连,以及将楼宇送来的接地线与配电盘中的接地线的接线柱相连,如图4-100所示。
其次,将经过总断路器的电线分别送到支路断路器中,其中3个单进单出的断路器的中性线也可以采用接线柱连接,如图4-101所示。此时使用的电线仍然是10mm2的绝缘线(硬铜线)。
再次,根据不同支路所选择的绝缘线(硬铜线),通过暗敷管敷设好以后与支路断路器相连,如图4-102所示,各专路需要的地线可以通过地线接线柱得到。
最后,配电盘线路全部连接完成,将配电盘绝缘外壳安装上,并标记上支路名称即可。
图4-97 入户线的连接方式
图4-98 断路器

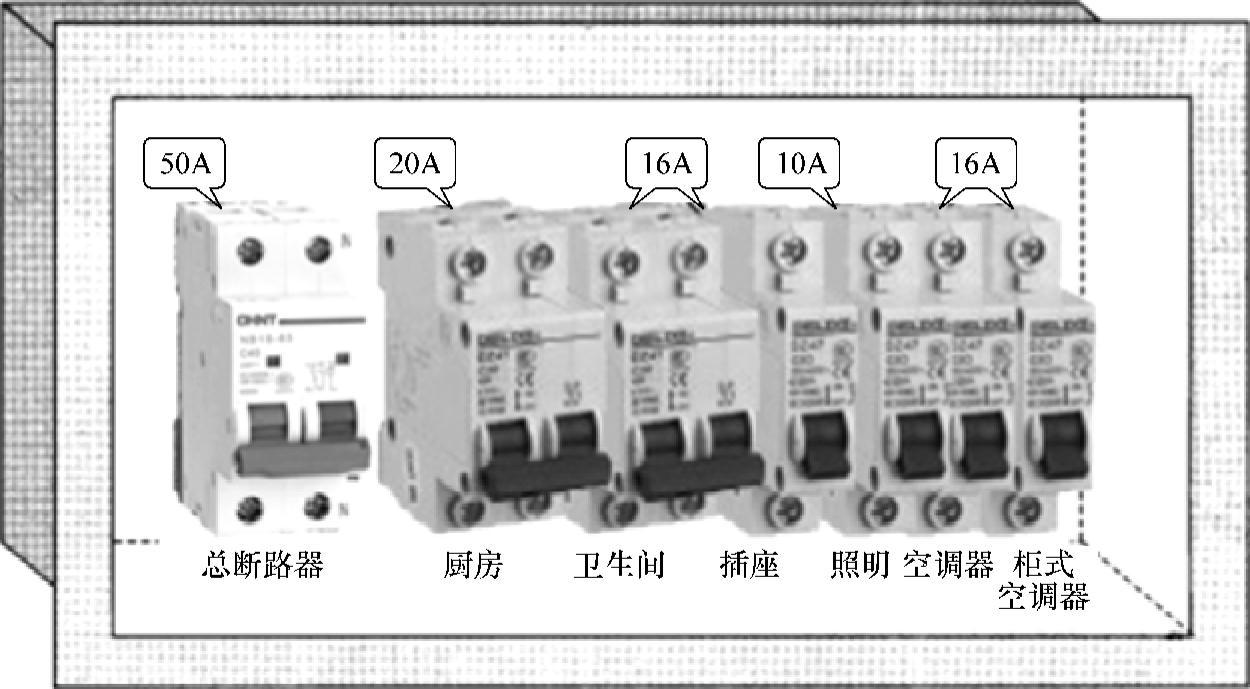

图4-99 配电盘中的断路器
图4-100 配电盘总断路器和接地线的连接
图4-101 支路断路器与总断路器的连接
图4-102 支路电线与支路断路器的连接
