1.有线电视线与同轴电缆接头的加工

家装中比较常用的有线电视线通常采用同轴电缆作为传输介质，是数字卫星接收系统中的连接线缆。同轴电缆比双绞线的屏蔽性好，所以，它的传输速率很高并且传输距离长。同轴电缆具有抗干扰能力强、屏蔽性能好、传输数据稳定、价格便宜等优点。

同轴电缆又叫做馈线，是以单根铜导线为内芯，铜芯外部裹一层绝缘材料，外层采用网状的细铜丝做导体，最外面则是一层塑料绝缘层，如图4-77所示。

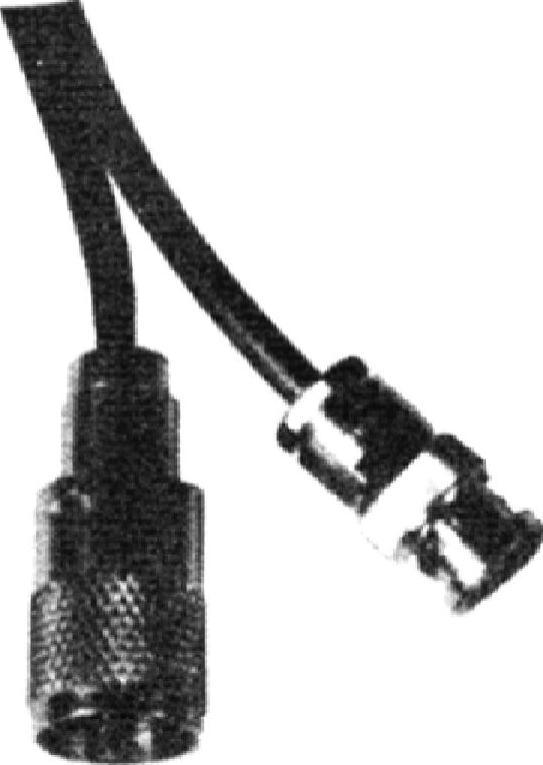

同轴电缆接头又称为BNC接头，是用于有线电视连接中常用的同轴电缆接头，如图4-78所示。

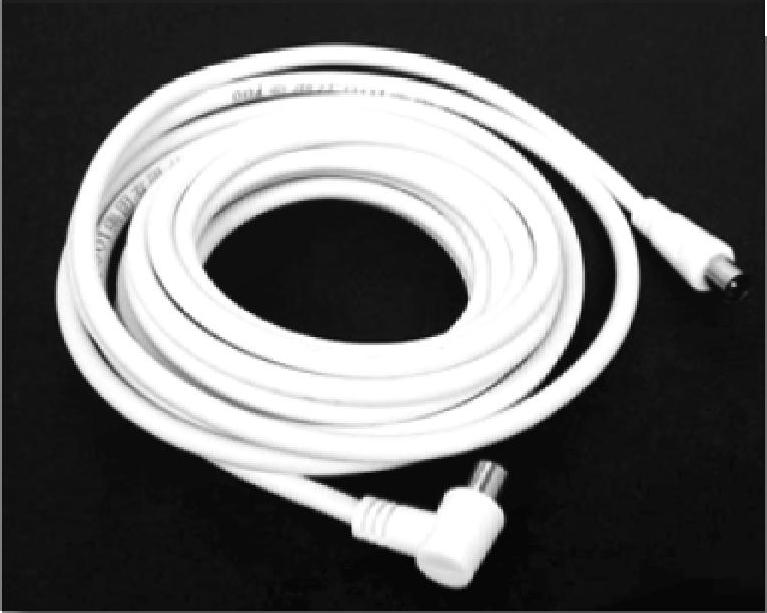

图4-77 制作好的同轴电缆

图4-78 BNC接头

有线电视线的加工就是将同轴电缆与BNC接头相连接，具体操作方法如下：

1）使用剪刀将同轴电缆的护套剪开，如图4-79所示，然后剪开护套，但要注意不要将线缆内部的屏蔽网、绝缘层以及铜芯等部分剪坏。

2）将同轴电缆的网状屏蔽层向外翻折，主要是为了避免屏蔽层与铜芯之间短路，注意在翻折时一定要全部翻折下来。

3）再用剪刀将绝缘层剪下，注意不要将内部的铜芯剪断，剪绝缘层时，要将绝缘层剪到与护套剪切口处相距2～3mm的地方。

4）将金属卡环先套入同轴电缆后，套入BNC卡环后，就可以将BNC接头装上，如图4-80所示，装入时，将BNC接头装在绝缘层与屏蔽层之间，使屏蔽层紧挨着BNC接头的外侧。

图4-79 剥线

图4-80 将屏蔽层下翻

5）装好后同轴电缆的绝缘层正好在BNC接头内部螺纹的下面，若是开始剪绝缘层的时候，预留的绝缘层过多，就会影响BNC接头与设备的连接，如图4-81所示为BNC接头安装完成后的示意图。

6）BNC接头安装到同轴电缆上面后修剪屏蔽层，让它不会因为过长而和铜芯短路或是不整齐使得同轴电缆加工完成后不美观。(www.daowen.com)

7）将事先套入同轴电缆的卡环移到同轴电缆与BNC接头的连接处，使用压接钳让卡环紧固在同轴电缆与BNC接头之间的连接处，如图4-82所示。

8）用压接钳将卡环紧固后，同轴电缆的屏蔽层与BNC接头外部可以有良好的接触，又不会与铜芯发生短路现象，同轴电缆的铜芯只需露出BNC接头1～2mm即可，因此可以使用偏口钳将多余的铜芯剪掉。

9）确定使用同轴电缆的长度后，用同样的方式，对另一端进行加工并测试是否为通路状态，如图4-83所示为加工后的同轴电缆。

2.有线电视线与信息模块的加工与连接

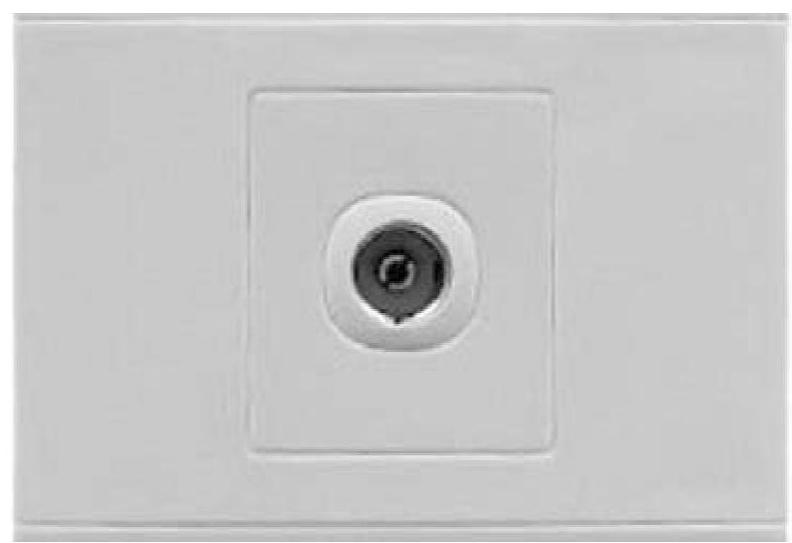

加工好的同轴电缆需要插到相符的信息模块上，如图4-84所示，为常用有线电视信息模块插座。

1）用剥线钳将同轴电缆的护套层剥掉后，将网状屏蔽层向后翻转如前所述。

2）将同轴电缆的铜芯插入信息模块的接线孔内，然后将螺钉拧紧。

3）将同轴电缆固定在信息模块的金属扣内，使网状屏蔽线与金属扣相连，然后将螺钉拧紧，将同轴电缆固定。

4）检查连接好的同轴电缆与信息模块插座，确认同轴电缆的铜芯导线与屏蔽层没有接触后，即可安装在墙上，有线电视线路便安装完成了。

图4-81 制作好的BNC头

图4-82 用压接钳压紧

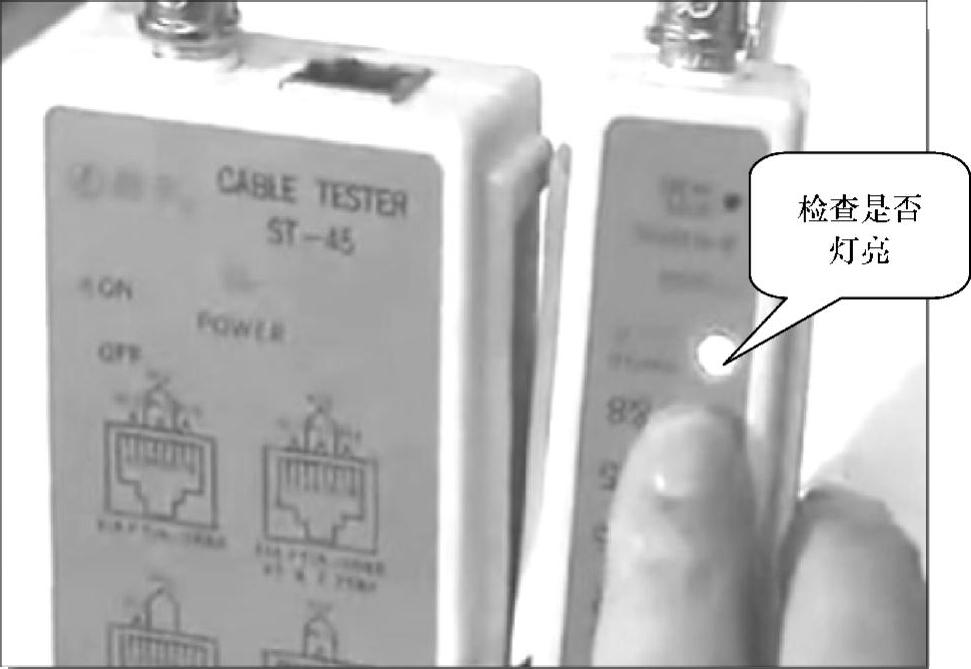

图4-83 测试电缆

图4-84 信息模块
