家装电工:网络线路制作与连接

1.网线与水晶头的加工和连接

网线按照材料分为双绞线、同轴电缆、光纤等,在家装网络连接时通常采用的传输介质为双绞线。在进行网络连接时有两种连接方式,即T568A线序连接和T568B线序连接,主要是由双绞线和RJ-45水晶头连接而成。双绞线与水晶头的连接方法分为T568A和T568B两种线序标准,一般情况下采用T568A的线序标准。如图4-69所示为双绞线与水晶头的连接线序标准。

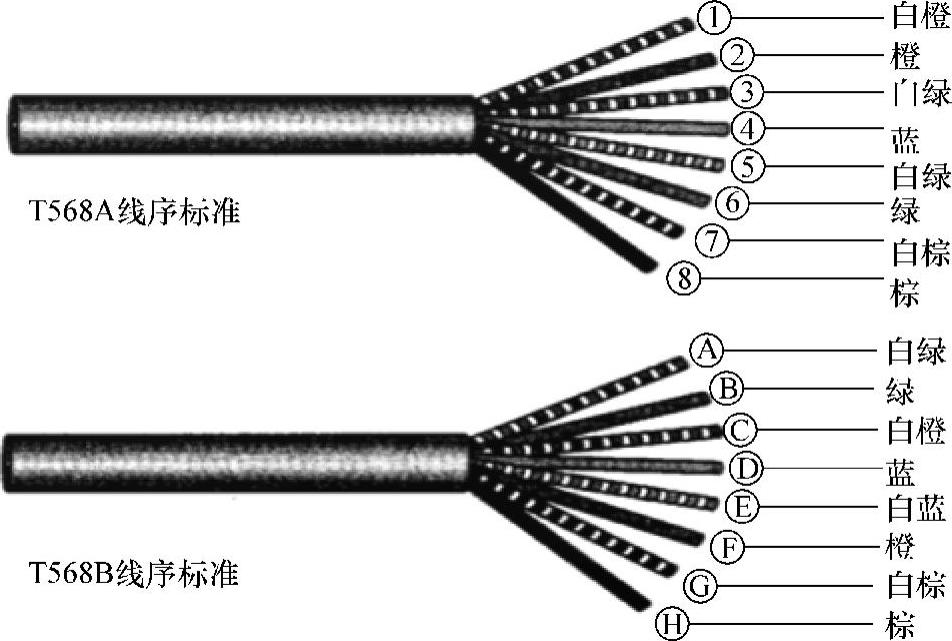

图4-69 双绞线与水晶头的连接线序标准

1)准备好网络连接的设备和器材,检查水晶头的插头和接口是否良好,如图4-70所示。

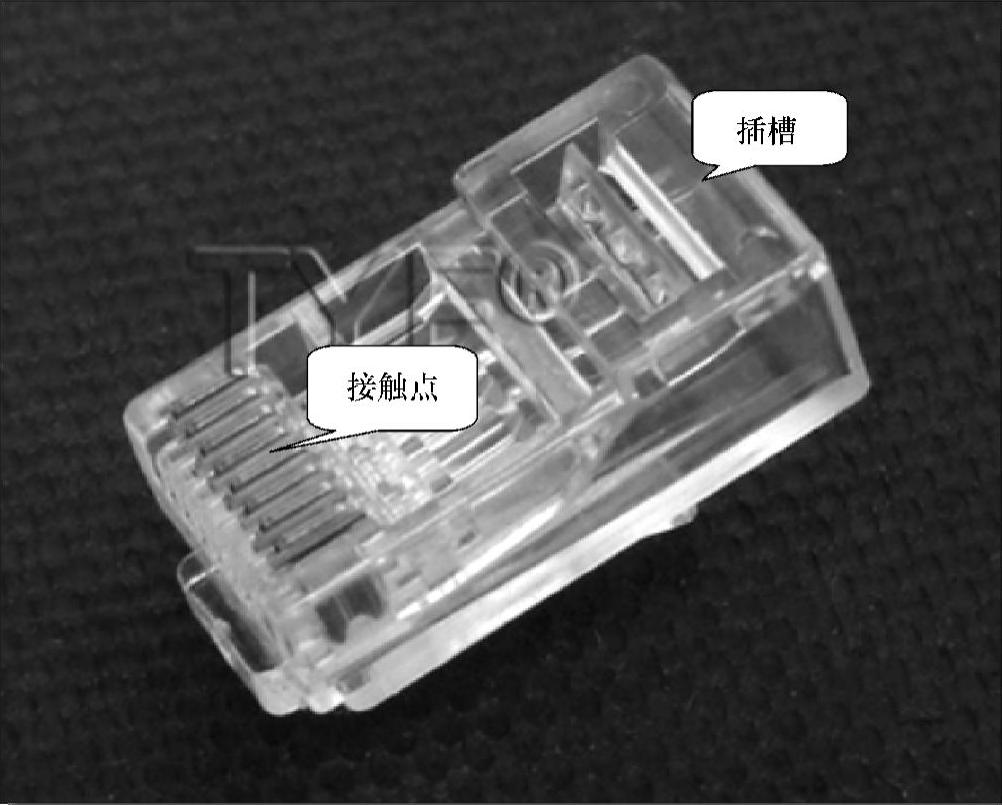

图4-70 RJ-45水晶头

2)用压线钳的剥线刀口在双绞线端头2cm处轻轻割破双绞线的绝缘层,注意不要损伤双绞线的线芯。

3)将被割断的绝缘层抽出,露出双绞线的四对单股电线线芯,如图4-71所示。

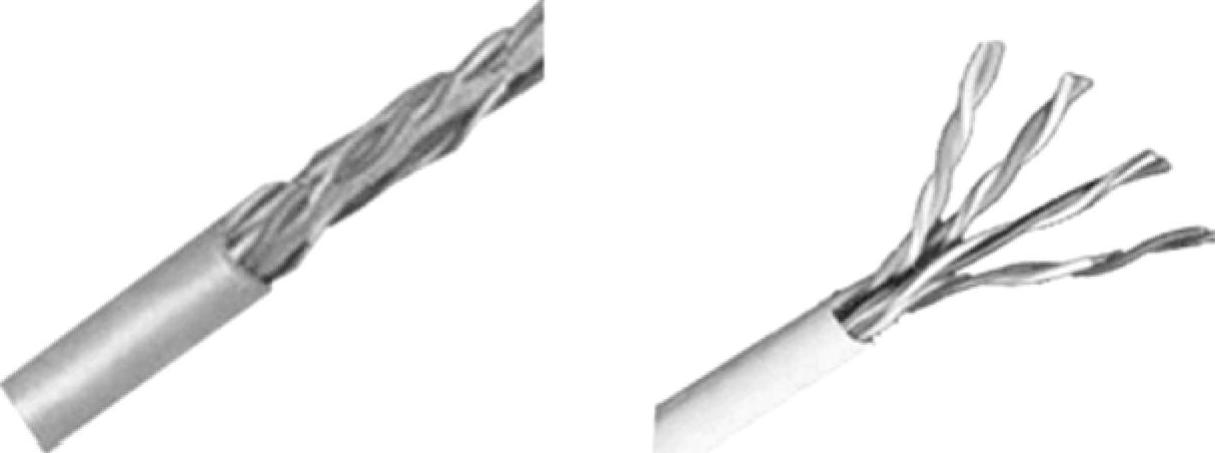

图4-71 抽出被割断的绝缘层

4)采用T568A的线序标准进行连接。将双绞线的4对线芯按照白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的颜色顺序排列,如图4-72所示,并将每根线芯拉直排列整齐。

5)将8根线芯的末端用压线钳的剪线刀口剪齐,剪线时要确保8根线的长度不要太短也不要太长,长度为1cm左右即可。

6)把剪好的线芯对准水晶头的插孔插入水晶头,在插入的时候注意水晶头的方向,不要将水晶头拿反,而且一定要将线芯头插入水晶头底部,如图4-73所示。

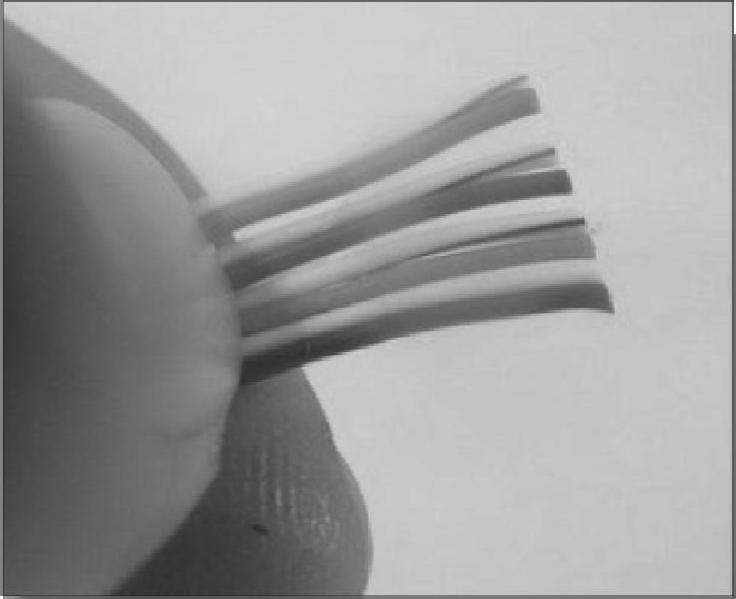

图4-72 按线芯颜色顺序排列

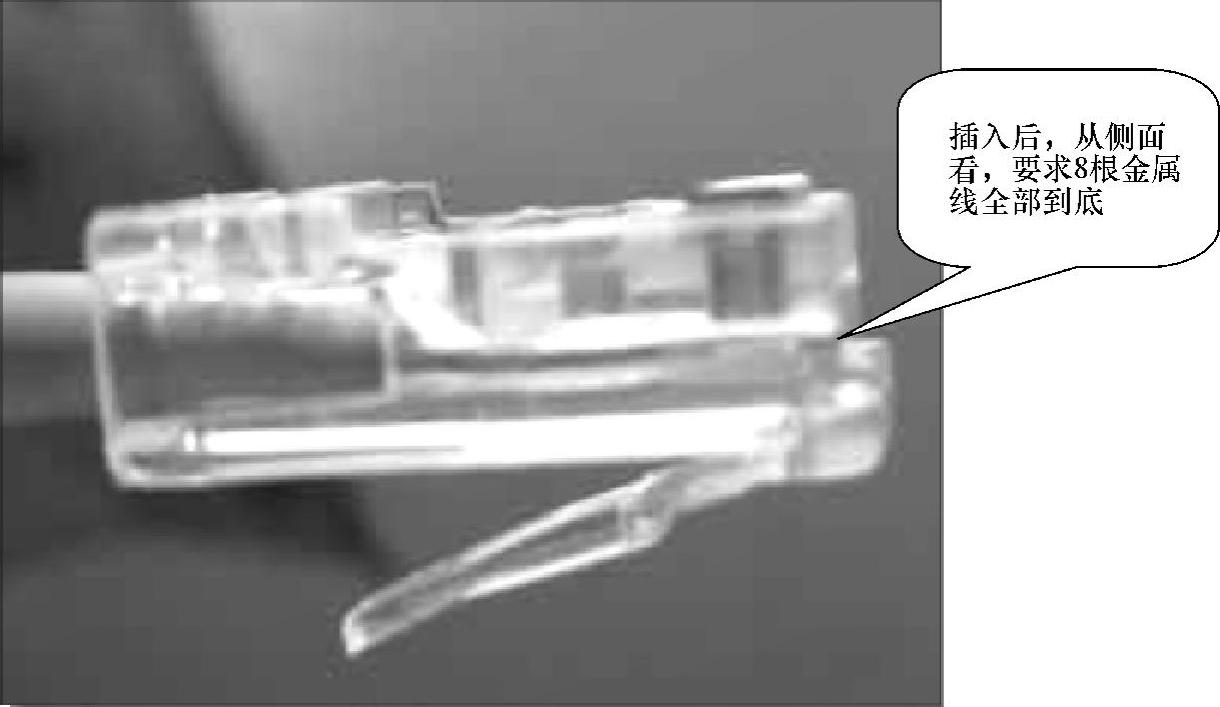

图4-73 将线芯头插入水晶头底部

7)将水晶头放到压线钳的压线槽内,同时还要确保双绞线的线头不要再次脱离水晶头或松动,并确认线头顺序无误后,用力压下压线钳的手柄使水晶头的压线铜片与双绞线的线芯接触良好,如图4-74所示。(www.daowen.com)

8)对连接好的双绞线进行测试。需要用到的工具是网络电缆测试仪。测试方法:将连接好的双绞线的两端插到网络电缆测试仪的测试接口上,测试仪的开关打开,测试仪的指示灯显示出双绞线两端的连接状况。如果两端的指示灯同步,则证明双绞线连接完好,如图4-75所示。

2.网线信息模块的连接

网线信息模块是连接双绞线的另一个接头,它接在双绞线的水晶头上,达到传输数据的目的,如图4-76所示为网线信息模块和信息模块面板的外观结构图

双绞线与信息模块的连接方法也有T568A和T568B两种线序标准,在信息模块的两侧通常会标明双绞线的颜色标号。连接信息模块是将每根双绞线线头按标准压合到信息模块的压合点上,具体操作方法如下。

1)将双绞线线端用压线钳剪掉,使双绞线端头整齐所示。

2)在距双绞线线端6cm左右处用压线钳的剥线工具剥去双绞线绝缘层,注意不要损伤

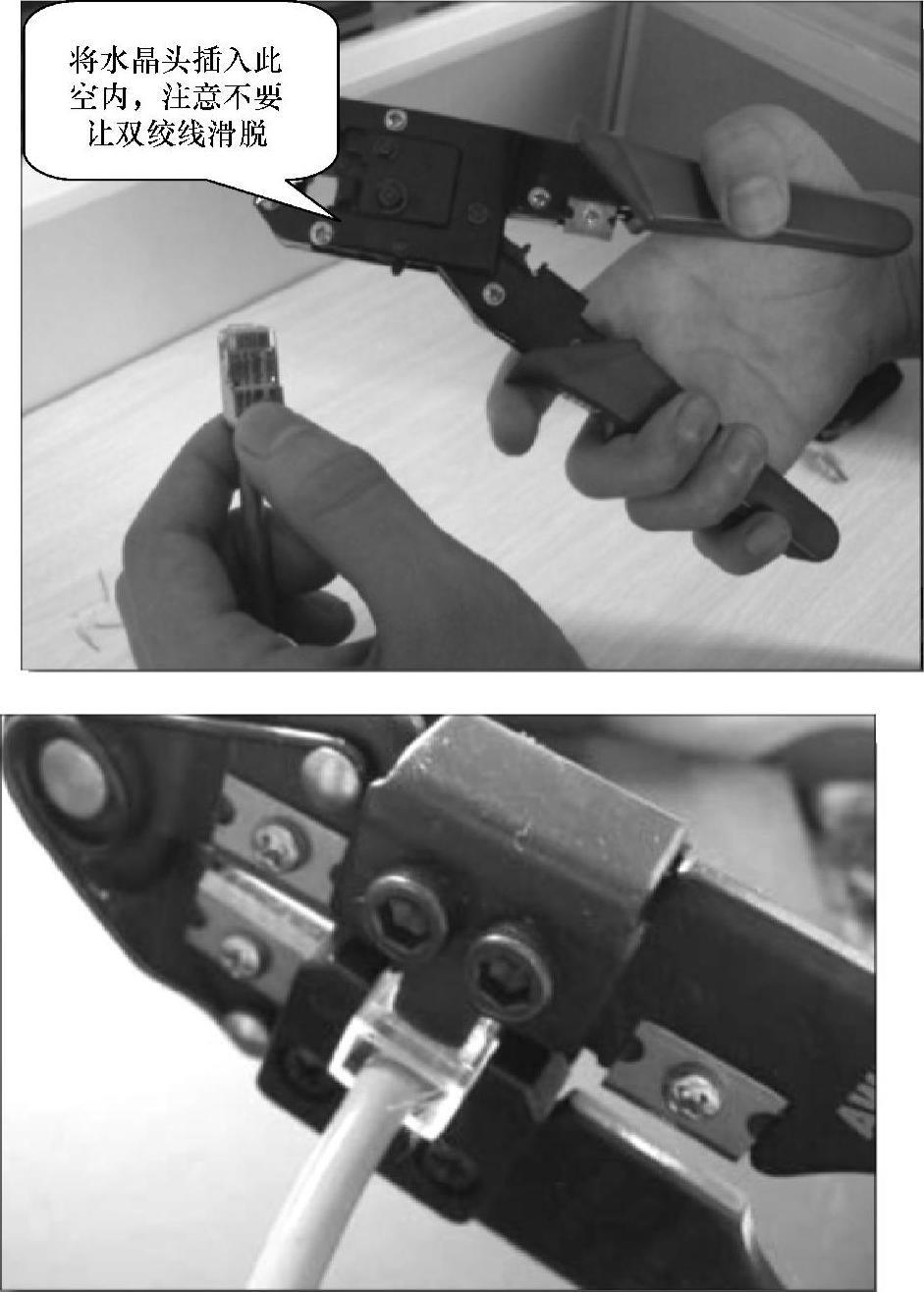

图4-74 用力压下压线钳手柄

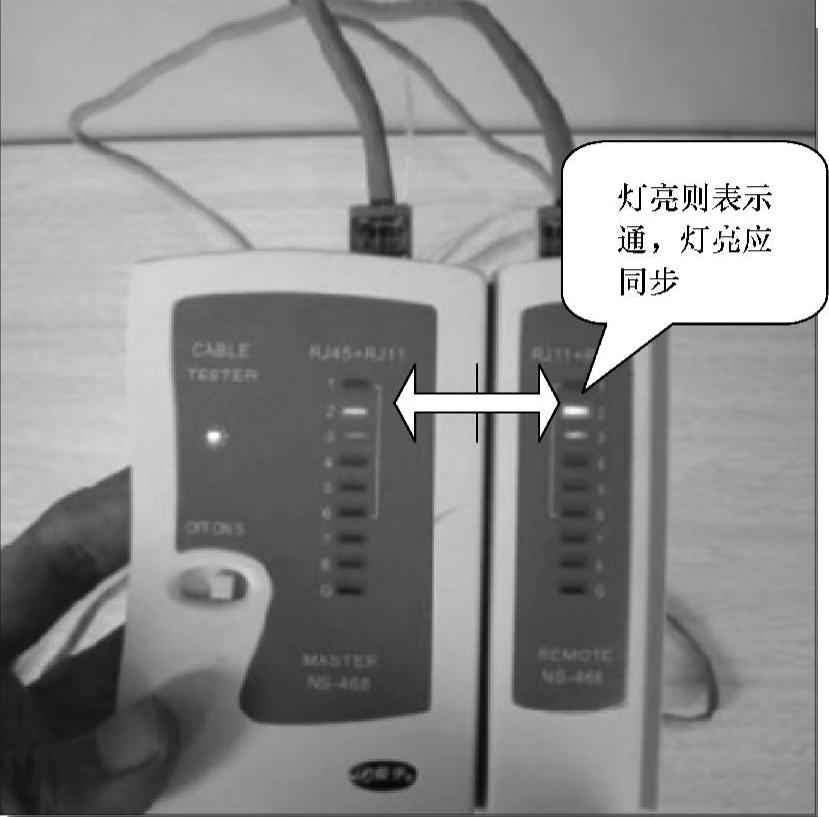

图4-75 用网络电缆测试仪测试双绞线

双绞线的线芯,然后将割断的绝缘层取下。

3)在这里按照T568A的标准进行连接。将双绞线的4对线芯按照绿、白绿、白橙、白蓝、蓝、橙、棕、白棕的颜色顺序排列,并将每根线芯拉直排列整齐,将8根线芯的末端用压线钳的剪线刀口剪齐。

4)再将剪好的双绞线线头对准信息模块的金属卡接触点,插入相对应颜色的线槽内。

5)确认线头的颜色顺序无误后,将信息模块的压线板用力按下,并检查接线是否牢固。

6)连接完成后将信息模块安装到信息模块面板上。信息模块与模块面板一般采用卡扣的方式进行连接,将信息模块按正确的方向安装在模块面板上即可固定。最后将信息模块面板固定在墙上。

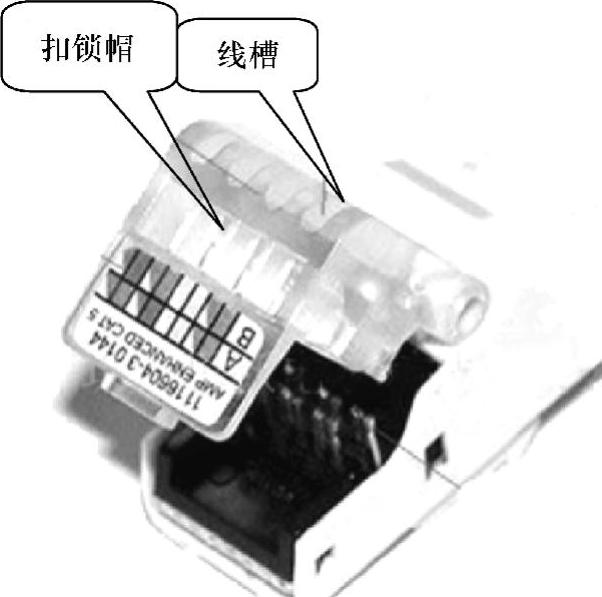

图4-76 网线信息模块和信息模块面板结构图
