1.电话线与水晶头的制作和连接

电话线按照材料分为塑料电话线和橡胶电话线，是家装电话连接时通常采用的传输介质，其内部是由红、绿两根线芯组成。电话线的连接也就是电话线和电话线水晶头的连接。

电话线与RJ-11水晶头的连接工具主要用到压线钳，如图4-62a所示，RJ-11水晶头如图4-62b所示。电话线的加工就是用压线钳将RJ-11水晶头的连接触点与电话线的线头连接起来，以确保正常通信。

图4-62 压线钳与RJ-11水晶头

a）压线钳 b）RJ-11水晶头

1）备好网络连接的设备和器材，电话线的水晶头被称为RJ-11接头，如图4-62所示。然后检查电话线水晶头的插头和接口是否良好。

2）用压线钳的剥线刀口在电话线端头2cm处轻轻割破电话线的绝缘层，注意不要伤损电话线的线芯。

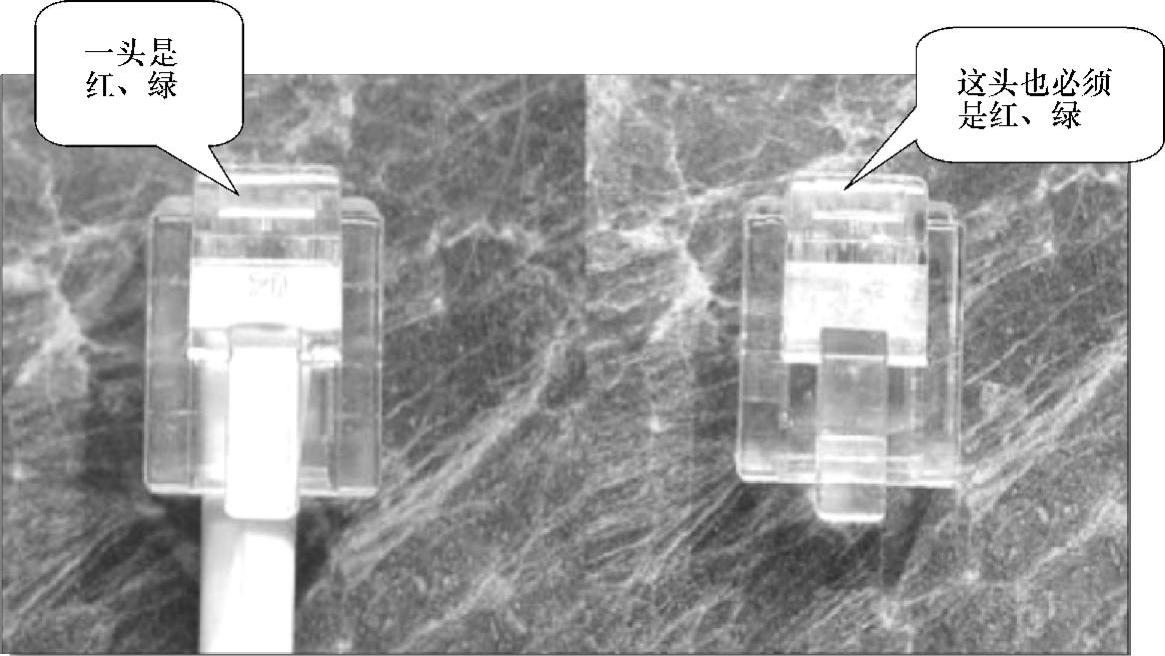

3）将割断的绝缘层抽出，露出电话线的红、绿2根线芯，如图4-63所示。电话线与RJ-11水晶头连接时不区分颜色顺序，但必须确保同一根电话线的两端线序相同。

图4-63 剥线

4）将2根线芯的末端用压线钳的剪线刀口剪齐，剪线时要确保2根线的长度不要太短也不要太长，长度为1cm左右即可，如图4-64所示。

5）把剪好的线芯对准RJ-11水晶头的插孔插入RJ-11水晶头，在插入的时候注意RJ-11水晶头的方向，不要将水晶头拿反，而且一定要将线芯插入水晶头底部，如图4-65所示。

6）最后将RJ-11水晶头放到压线钳的压线槽内，同时还要确保电话线的线头不要再次脱离RJ-11水晶头或松动，并确认线头顺序无误后，用力压下压线钳的手柄使RJ-11水晶头的压线铜片与电话线的线芯接触良好，如图4-66所示。

图4-64 将2根线芯的末端剪齐

(www.daowen.com)

图4-65 插入底部

图4-66 用力压下压线钳的手柄

7）对连接好的双绞线进行测试。需要用到的工具是网络电缆测试仪，在进行测试之前先要将测试仪的接口转换为电话线接口，如图4-67所示。

测试方法：将连接好的双绞线的两端插到网络电缆测试仪的测试接口上，然后将测试仪的开关打开，测试仪的指示灯显示出双绞线两端的连接状况。如果两端的指示灯同步，则证明双绞线连接完好。

2.电话线与接线端子的连接

电话线接线端子是连接电话线的另一个接头，通常被称为电话线信息模块。电话线的信息模块接在RJ-11水晶头上，来达到通讯的目的，如图4-68所示为电话线信息模块的外观结构图。

图4-67 网络电缆测试仪

图4-68 电话线信息模块外观结构图

电话线与电话线信息模块的连接方法不区分颜色顺序。连接电话线信息模块是将电话线线头连接到信息模块的连接点上，具体操作方法如下。

1）将电话线线端用剥线钳剪掉，使电话线端头整齐，方法如前面所述。

2）在距电话线线端6cm左右处用压线钳的剥线工具剥去电话线绝缘层，注意不要损伤双绞线的线芯，然后将割断的绝缘层取下，如前所示。

3）将2根线芯的末端用压线钳的剪线刀口剪齐，并将电话线线芯拉直，将剪好的电话线线头接在信息模块的接线桩上，并拧紧螺钉。

4）连接完成后，将信息模块按正确的方向安装到信息模块面板上，之后即可固定在墙上。
