1.线头与针孔式接线柱的连接

针孔式接线柱是一种常用接线柱，熔断器、接线块和电能表等器材上均有应用。通常用黄铜制成矩形方块，端面置有导线承接孔，顶面装有压紧导线的螺钉。当导线端头线芯插入承接孔后，再压紧螺钉就实现了两者之间的电气连接。

图4-47 针孔式接线柱连接要求和方法

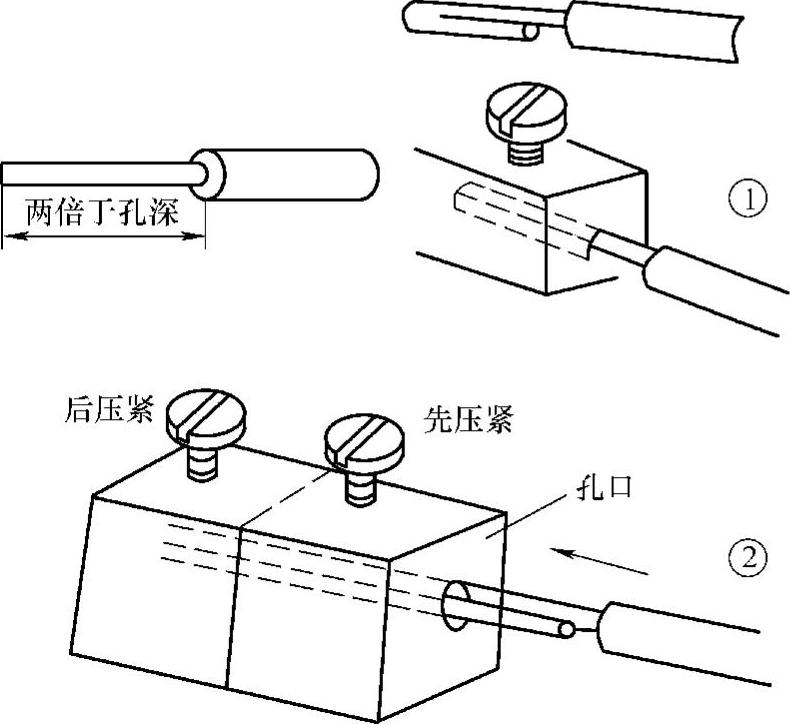

（1）连接要求和方法如图4-47所示。

单股线芯端头应折成双根并列状，平着插入承接孔，以使并列面能承受压紧螺钉的顶压。因此，线芯端头的所需长度应是两倍孔深，线芯端头必须插到孔的底部。凡有两个压紧螺钉的，应先拧紧近孔口的一个，再拧紧近口底的一个，若先拧紧近孔底的一个，万一孔底较浅，线芯端头处于压紧螺钉端头球部，这样当螺钉拧紧时就容易把线端挤出，造成空压。

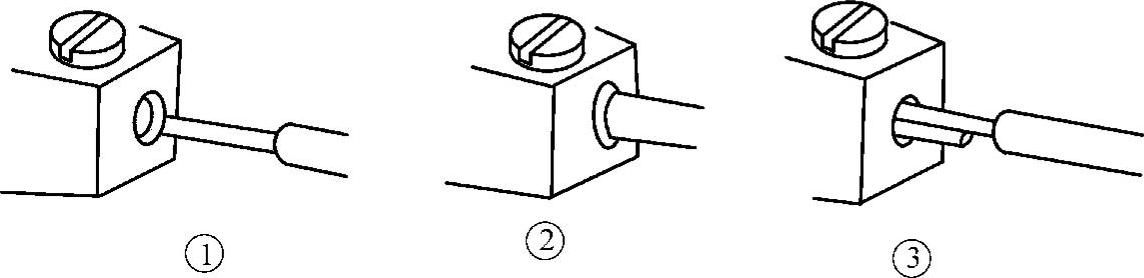

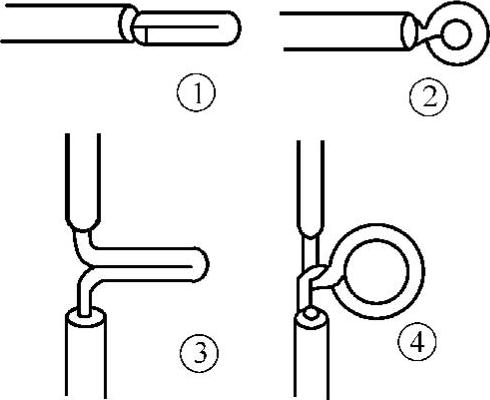

（2）常见的错误接法如图4-48所示。单股线端直接插入孔内，线芯会被挤在一边。绝缘层剥去太少，部分绝缘层被插入孔内，接触面积被占据。绝缘层剥去太多，孔外线芯裸露太长，影响用电安全。

2.线头与平压式接线柱的连接

（1）小容量平压柱

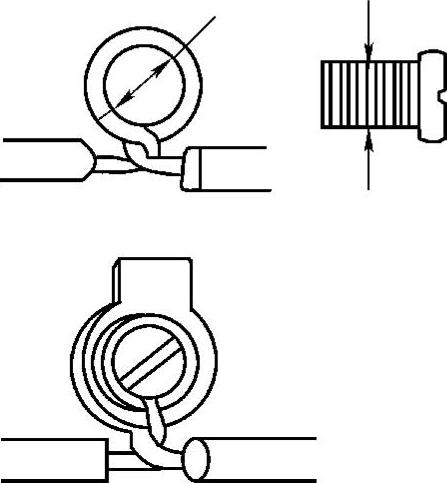

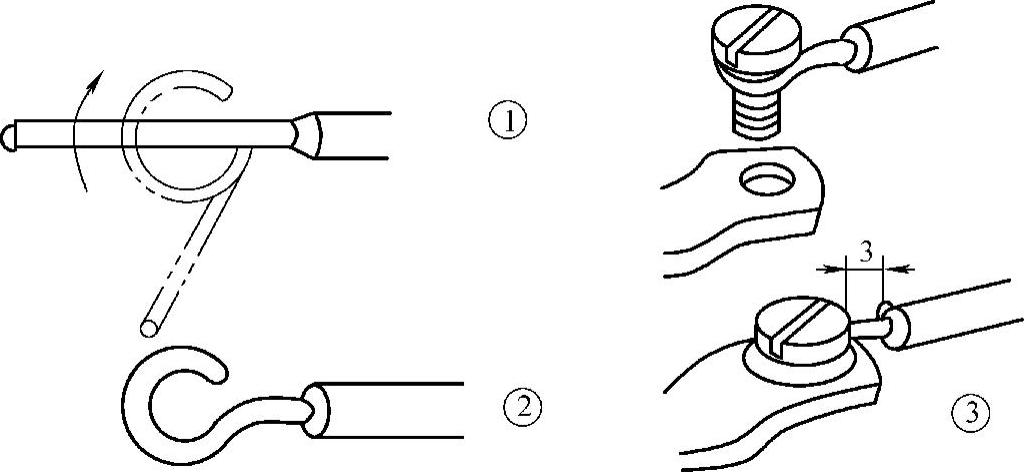

通常利用圆头螺钉的平面进行压接，且中间多数不加平垫圈。灯座、灯开关和插座等都采用这种结构，连接方法如图4-49所示。

图4-48 针孔式接线柱连接的错误接法

图4-49 小容量平压柱的连接方法

对绝缘硬线线芯端头必须先加工成压接圈。压接圈的弯曲方向必须与螺钉的拧紧方向一致，否则圈孔会随螺钉的拧紧而被扩大，且往往会从接线柱中脱出。圈孔不宜弯得过大或过小，只要稍大于螺钉直径即可。圈根部绝缘层不可剥去太多，4mm²及以下的导线，一般留有3mm间缝，螺钉尾就不会压着圈根部绝缘层。但也不应留得过少，以免绝缘层被压入。

（2）常见的错误连接法

不弯压接圈，线芯被压在螺钉的单边。这样连接，极易造成线端接触不良，且极易脱落。绝缘层被压入螺钉内，这样的接法因为有效接触面积被绝缘层占据，且螺钉难以压紧，故会造成严重的接触不良。线芯裸露时间过长，既会留下电气故障隐患，还会影响安全用电。

（3）7股线压接圈弯制方法

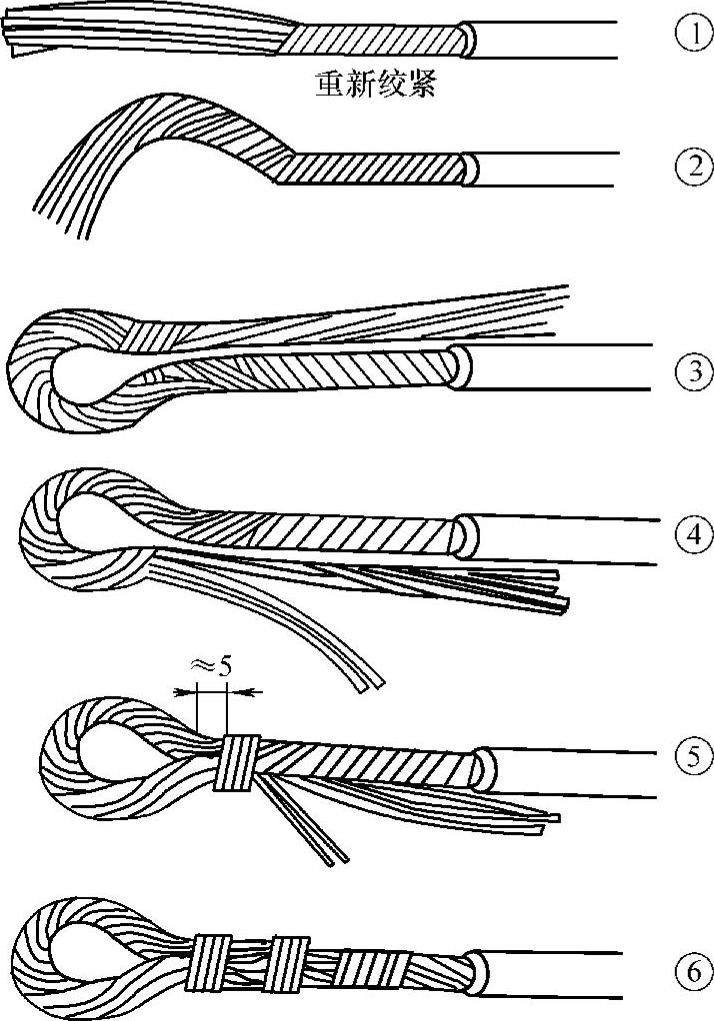

在照明干线或一般容量的电力线路中，截面积不大于16mm²的7股绝缘硬线，可采用压接圈套上接线柱螺栓的方法进行连接。但7股线压接圈的制作必须正规，切不可把7股线芯直接缠绕在螺栓上。7股线压接圈的弯制方法如图4-50所示。

把剥去绝缘层的7股线端头在全长3/5部位重新绞紧（越紧越好）。按稍大于螺栓直径的尺寸弯曲圆孔。开始弯曲时，应先把线芯朝外侧折成约45°，然后逐渐弯成圆圈状。形成圆圈后，把余端线芯逐根理直，并贴紧根部线芯。把已弯成圆圈的线端翻转（旋转180°），然后选出处于最外侧且邻近的两根线芯扳成直角（即与圈根部的7股线芯成垂直状）。在离圈外约5mm处进行缠绕，加工方法与7股线缠绕对接一样，可参照应用。成形后应经过整修，使压接圈及圈柄部分平整挺直，且应在圈柄部分焊锡后恢复绝缘层。

注意：导线截面积超过16mm²时，一般不宜采用压接圈连接，应采用线端加装接线耳的方法，由接线耳套上接线螺栓后压紧来实现电气连接。

3.软线头与接线柱的连接方法

（1）与针孔柱连接（见图4-51）

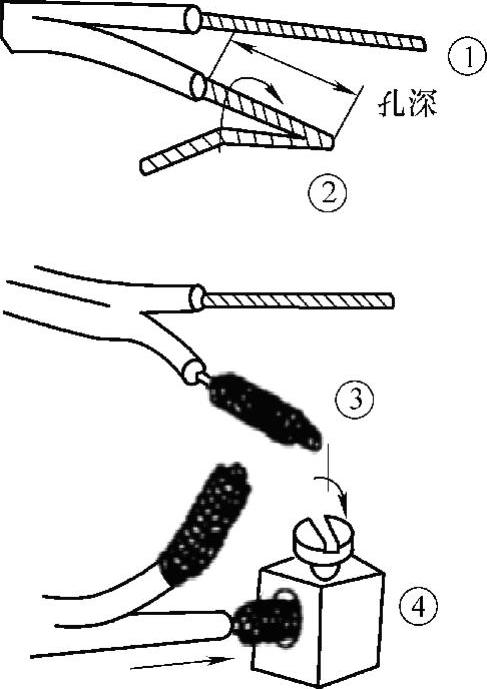

把多股线芯进一步绞紧，全部线芯端头不应有断股而露出毛刺。把线芯按针孔深度折弯，使之成为双根并列状。在线芯根部（即绝缘层切口处）把余下线芯折成垂直于双根并列的线芯，并把余下线芯按顺时针方向缠绕在双根并列的线芯上，且排列应紧密整齐。缠绕至线芯端头剪去余端并钳平，不留毛刺，然后插入接线柱针孔内，拧紧螺钉即可。

（2）与平压柱连接（见图4-52）(www.daowen.com)

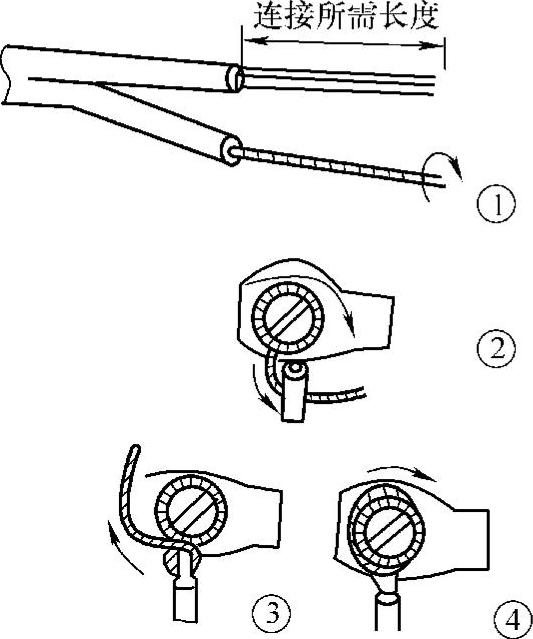

在连接前，也应先把多股线线芯作进一步绞紧。把线芯按顺时针方向围绕在接线柱的螺栓E，应注意线芯根部不可贴住螺栓，应相距3mm。接着把线芯围绕螺栓一圈后，余端应在线芯根部由上向下围绕一圈。把线芯余端再按顺时针方向围绕在螺栓上。把线芯余端围绕到线芯根部收住，若因余端太短不便嵌入螺栓尾部，可用旋具刀口推入。接着拧紧螺栓后扳起余端在根部切断，不应露毛刺和损伤下面线芯。

图4-50 7股线压接圈的弯制方法

图4-51 软线头与针孔柱的连接

图4-52 软线头与平压柱的连接

4.头攻头连接

一根导线需与两个以上接线柱连接时，除最后一个接线柱连接导线末端外，导线在处于中间的接点上，不应切断后接在接线柱中，而应采用头攻头的连接法。这样不但可大大降低连接点的接触电阻，而且可有效地降低因连接点松脱而造成的开路故障。

（1）在针孔柱上连接（见图4-53）

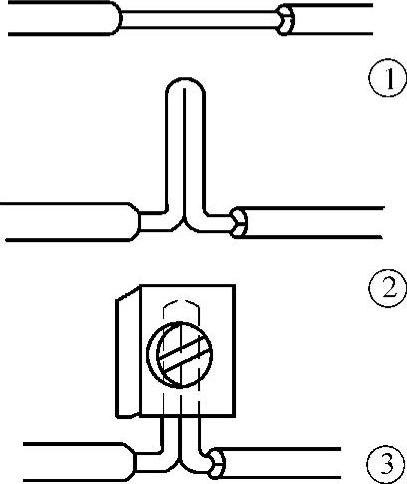

按针孔深度的两倍长度，再加5～6mm的线芯根部裕度，剥离导线连接点的绝缘层。在剥去绝缘层的线芯中间将导线折成双根并列状态，并在两线芯根部反向折成90°转角。把双根并列的线芯端头插入针孔并拧紧螺栓。

（2）在平压柱上连接（见图4-54）

图4-53 头攻头在针孔柱上连接

图4-54 头攻头在平压柱上的连接

按接线柱螺栓直径的约6倍长度剥离导线连接点绝缘层。以剥去绝缘层线芯的中点为基准，按螺栓规格弯曲成压接圈后，用钢丝钳紧夹住压接圈根部，把两根部线芯互绞一圈，使压接圈呈图示形状。把压接圈套入螺栓后拧紧（需加套垫圈的，应先套入垫圈，再套入压接圈）。

5.铝线与接线柱的连接

横截面积小于4mm²的铝质导线，允许直接与接线柱连接。但连接前必须经过清除氧化铝薄膜的技术处理，再弯制线芯的连接点，如图4-55所示。

端头直接与针孔柱连接时，应先折成双根并列状。端头直接与平压柱连接时，应先弯制压接圈。头攻头接入针孔柱时，应先折成双根T字状。头攻头接入平压柱时，应先弯成连续式压接圈。

图4-55 弯制线芯的连接点

各种形状接点的弯制和连接，与小规格铜质导线的方法相同。

注意：铝质线芯质地很软，压紧螺钉虽应紧压住线头，不允许松动，但应避免一味拧旋螺钉而把铝芯线头压扁。尤其在针孔柱内，因压紧螺钉对线头的压强很大（比平压柱大得多），甚至会把铝芯线头压断。
