室内线管的敷设又称为内线工程，是家装电工中重要的环节，其特点是操作方法多样，应用范围广阔等。导线进行敷设的要求是导线在管内受到保护，避免多尘环境的影响、腐蚀性气体侵蚀和机械损坏，并且当导线发生故障时不易漏电，提高供电的可靠性。在施工穿线或维修换线时，便于进行操作。

室内线管的敷设按照敷线方法的不同，可分为明敷和暗敷两种。明敷是在导线沿着墙壁、天花板、桁架、柱子等建筑物表面进行敷设的方法。暗敷是将导线埋设在墙内、顶棚内或地板下等环境内进行敷设的方法。

1.室内线管的明敷操作

房子装修完并居住一段时间后，当用户发现房子内某处需要增加一个新的插座或安装一个新的电器，需要增加一条线路时，大多使用线管明敷的方式。

（1）定位画线

室内线管明敷操作是在土建抹灰以后进行的，为使线路安装的整齐、美观，应尽量沿房屋的线脚、横梁、墙角等处敷设。定位画线应与建筑物的线条平行或垂直，注意不要弄脏、弄花墙面。

1）定位

例如，随着社会的不断发展，原厨房中的插座已经不能满足现在厨房电器使用的需要，因此需要增加一个新的插座线路，以增加厨房中插座的数量，这里以两室一厅中客厅拐角部分线路的明敷为例进行介绍，如图4-6所示。

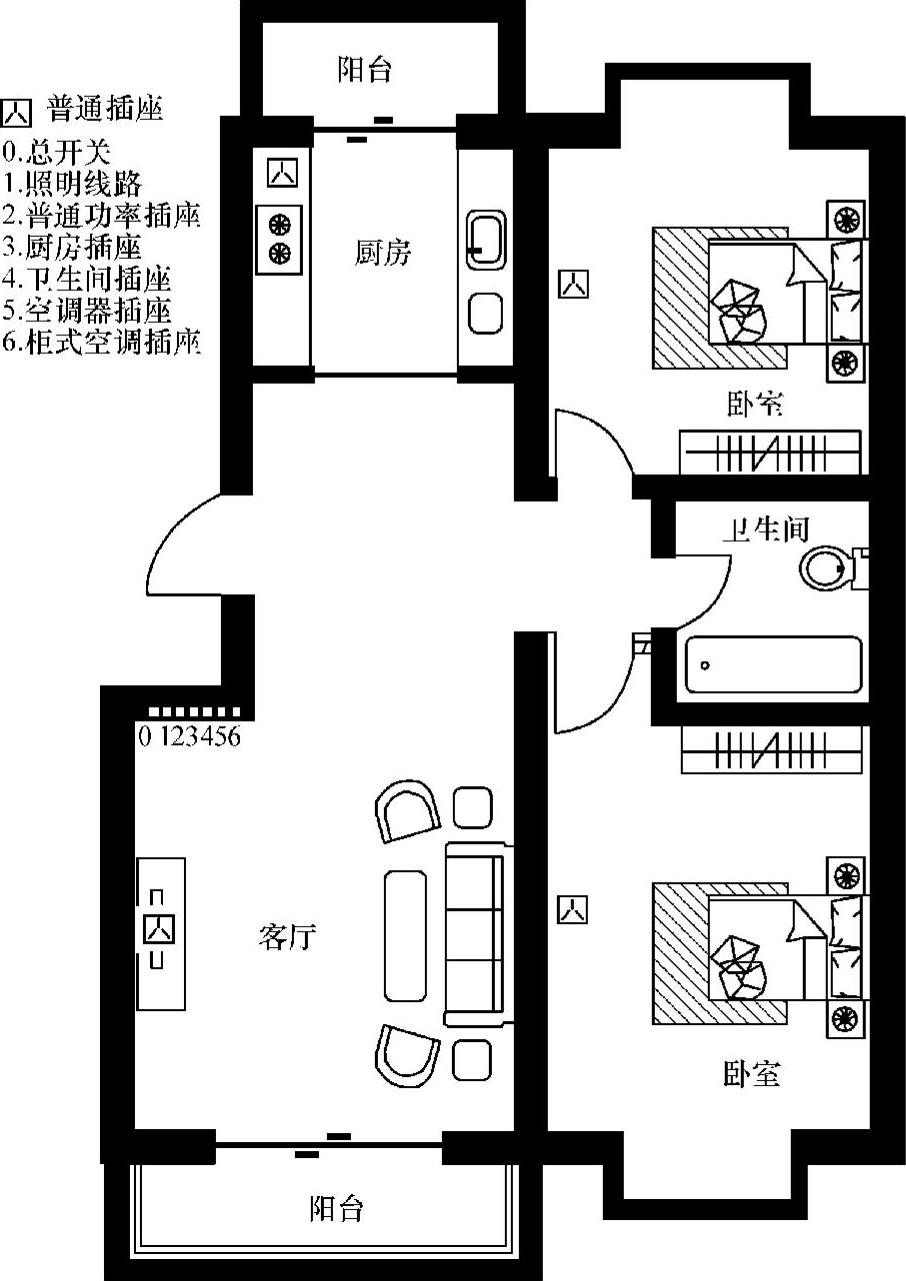

图4-6 两室一厅插座布线图

2）画线

画线时，应考虑线路的整洁和美观，要沿建筑物表面逐段画出导线的走线路径，并在每个开关、灯具、插座等固定点中心画出“×”记号。画线时应避免弄脏墙面，如图4-7所示为客厅的画线示意图，其中槽板底板固定点距转角、终端及设备边缘的距离应在50mm左右，中间固定点间距不大于500mm。

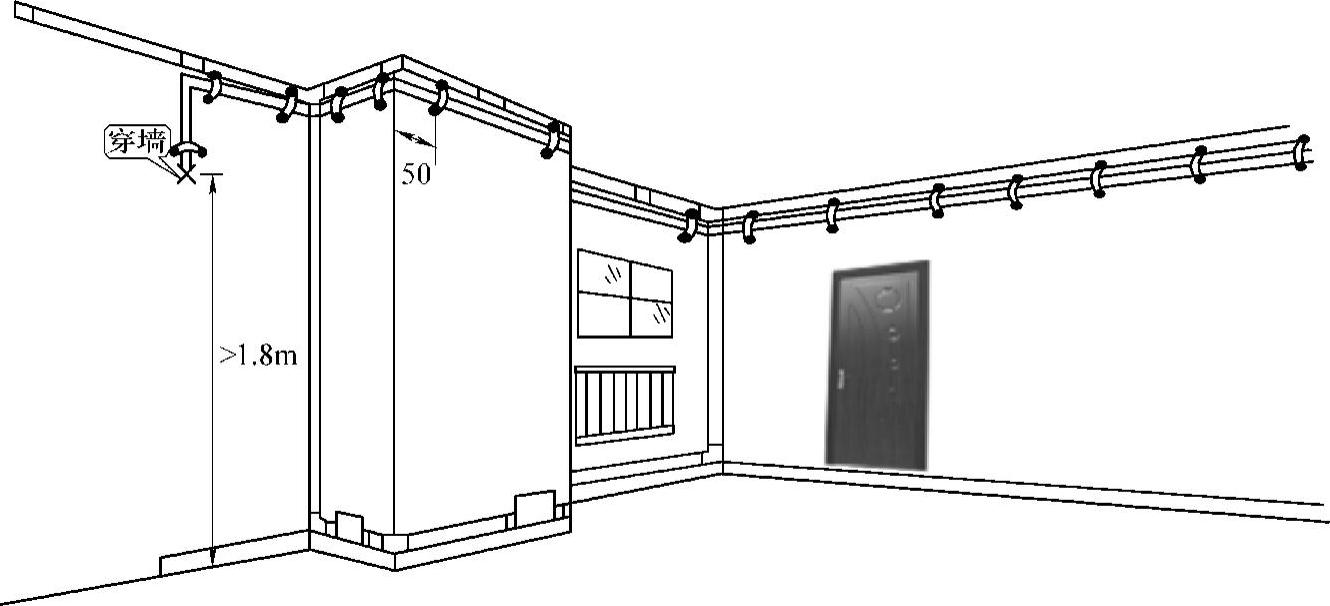

图4-7 客厅画线图

（2）线管的选择

1）线管的选择要求

①线管管径的要求：管内绝缘导线或电缆的总截面积（包括绝缘层），不应超过管内径截面积的40%，线管管径的选用，通常由设计确定或者参照表4-10进行选择。

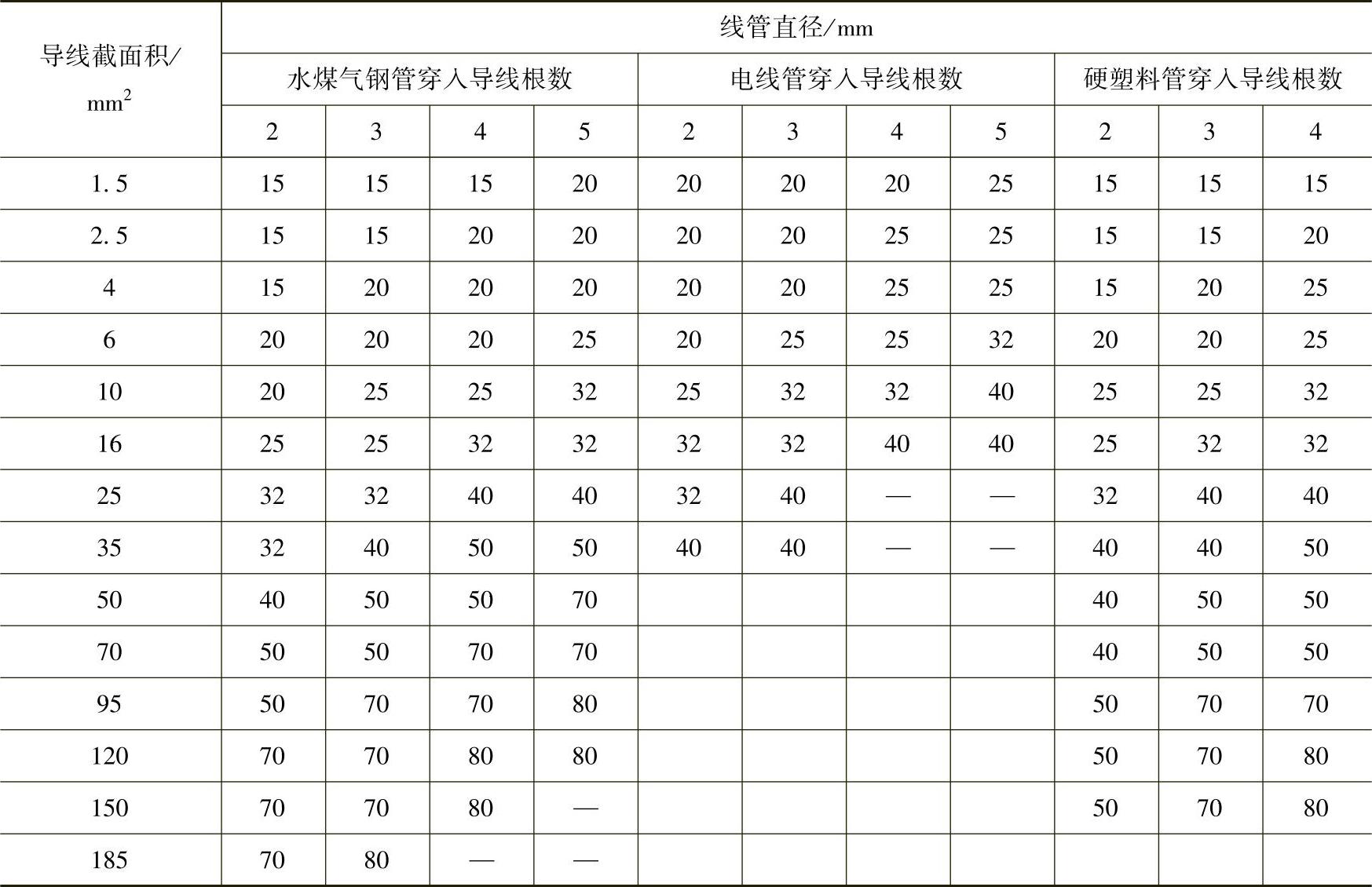

表4-10 单芯绝缘导线穿管选择表

②线管质量要求：管壁内不能存有杂物、积水，金属管不能有铁屑毛刺。

③线管长度要求：当线管超过下列长度时，线管的中间应装设分线盒或拉线盒，否则应选用大一级的管子。

线管全长超过45m，并且无弯头时；

线管全长超过30m，有一个弯头；

线管全长超过20m，有两个弯头；

线管全长超过12m，有三个弯头。

④线管垂直敷设时的要求：敷设于垂直线管中的导线，每超过下列长度时，应在管口处或接线盒内加以固定。

导线截面积为50mm²及以下，长度为30m时；

导线截面积为70～95mm²，长度为20m时；

导线截面积为120～240mm²，长度为18m时。

2）使用场合的选择

常用的电线管有水煤气管、薄钢管、金属软管、塑料管和瓷管5种。这5种电线管分别适用于不同的场合，见表4-11所列。

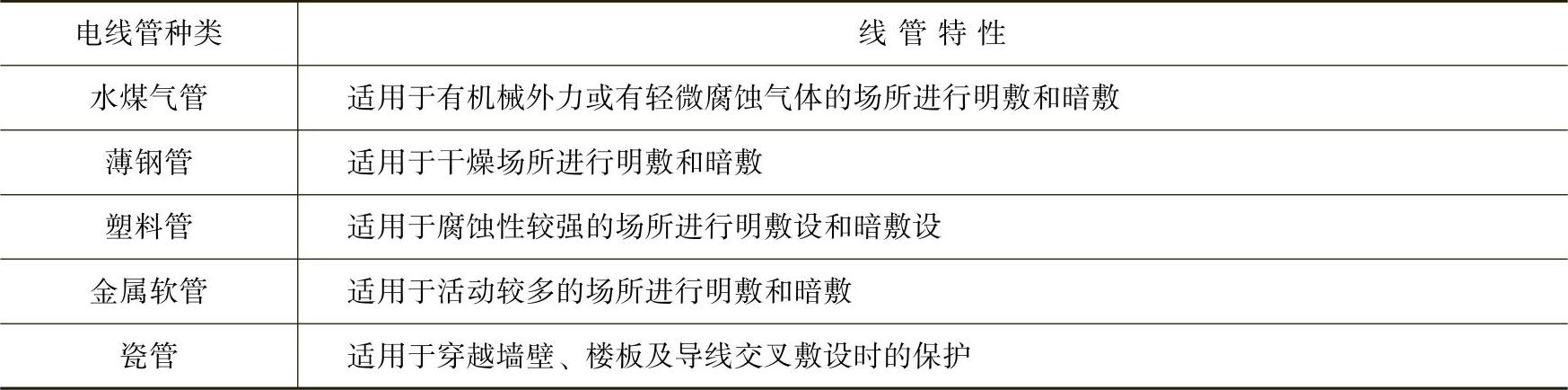

表4-11 电线管应用场合

这里选择塑料管中的板槽来进行明敷操作演示，其实物外形如图4-8所示。

（3）塑料板槽的加工

1）塑料板槽的清洁

在塑料板槽使用前，应首先对其进行清洁，如果板槽内部有杂物或油污等，会造成穿线困难，甚至造成导线的损坏。其清洁的方法是：使用钢刷将塑料板槽内壁进行仔细的清洁，确保塑料板槽内壁光滑无阻碍。

2）塑料板槽的裁切

①塑料板槽长度的确定加工

塑料板槽清洁完成后，接下来是对塑料板槽进行加工，根据接线盒或电气设备的连接和转角情况，确定实测的长度来进行塑料板槽的加工。其中应先确定弯曲部分，再确定直线部分。阳转角部分的测量应注意，正确的测量阳转角的方法如图4-9所示。

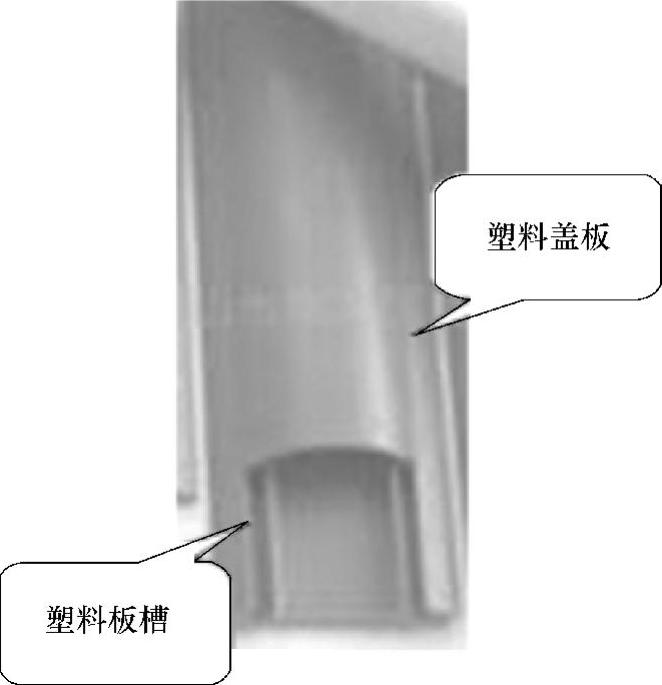

图4-8 板槽

②塑料板槽转角分支的加工

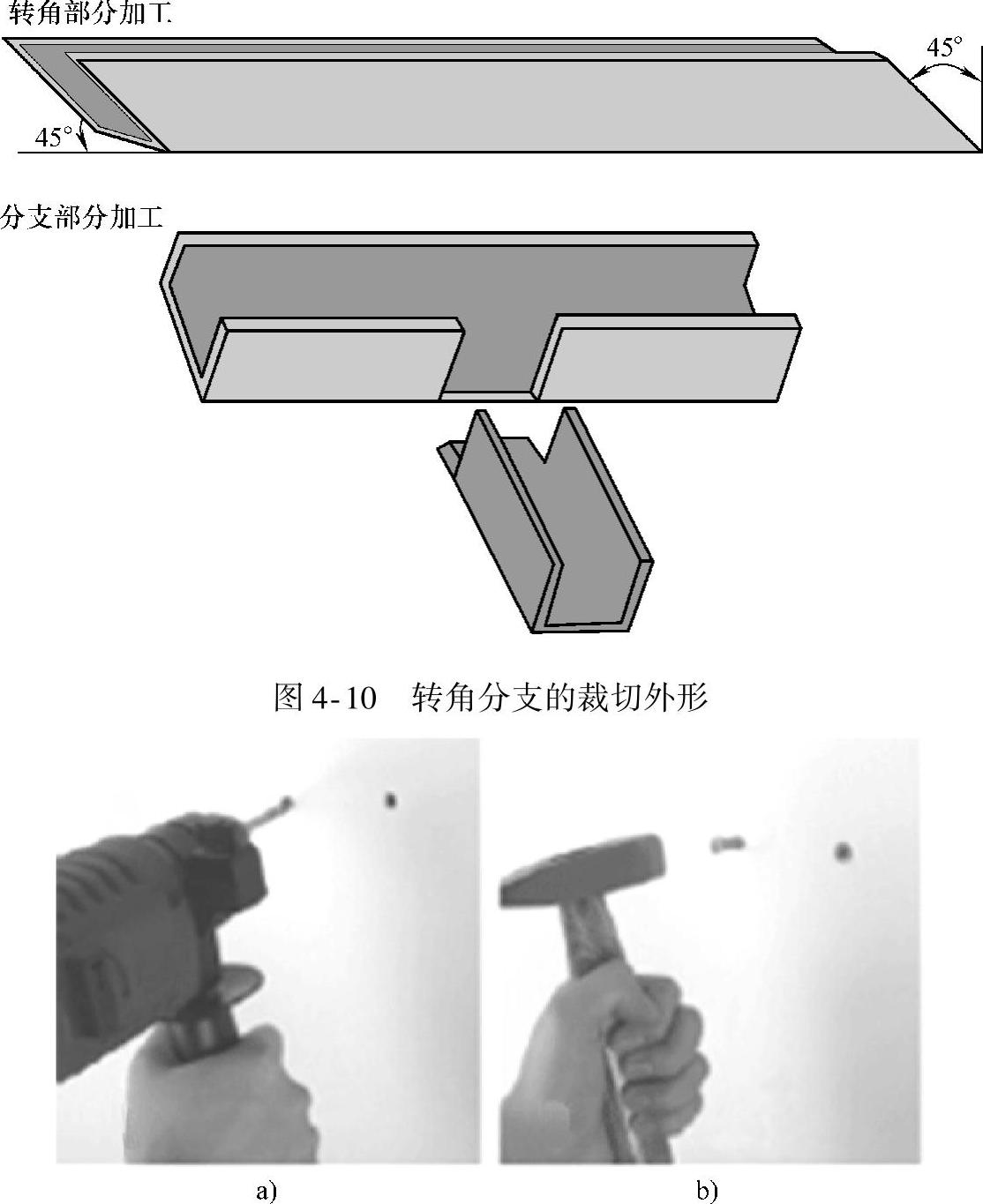

塑料板槽长度加工完成后，接下来是对需要阳转角、阴转角或分支等操作的塑料板槽进行裁切，主要使用钢锯、锉刀进行，其中，转角分支的裁切外形如图4-10所示。

（4）打眼安装固定件

1）在画好的固定点处用电钻或冲击钻打眼，打眼时应注意深度，避免过深或过浅，适当超过膨胀螺栓或塑料胀塞即可。

2）在打眼孔中逐个放入固定件（膨胀螺栓或塑料胀塞、木塞等），这里使用塑料胀塞，如图4-11a所示，然后将塑料胀塞装入刚打好的眼孔中，最后效果图如图4-11b所示。

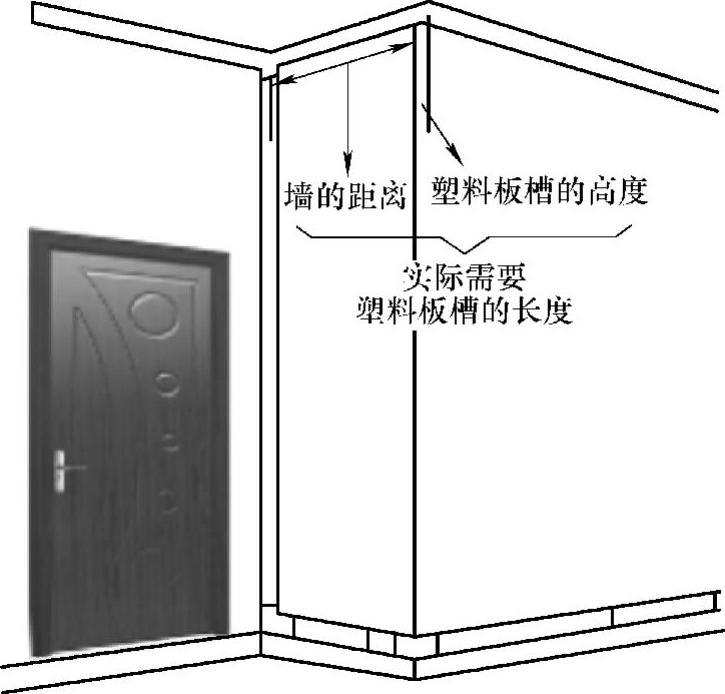

图4-9 测量阳转角的方法

图4-11 安装塑料胀塞

（5）塑料板槽的安装

1）沿墙敷设

一般采用管卡将线管直接固定在墙壁或墙支架上，其基本方法如图4-12所示。

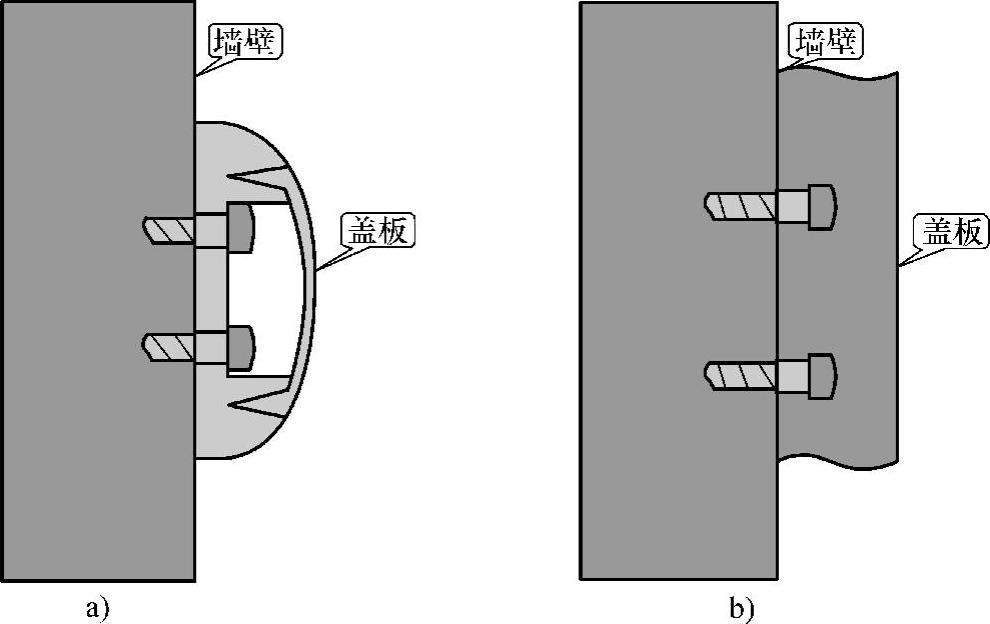

图4-12 沿墙敷设的两种方法

a）横向沿墙敷设 b）竖向沿墙敷设

2）吊装敷设

多根管子或管径较粗的线管在楼板下敷设时，可采用吊装敷设。例如吊扇灯的线路敷设，其操作方法如图4-13所示。

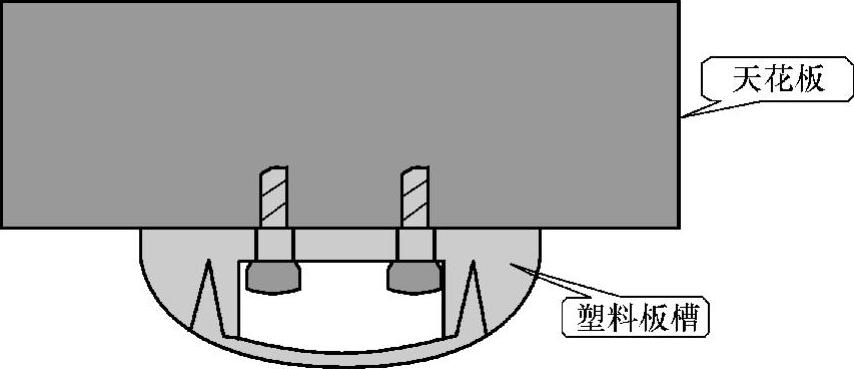

图4-13 吊装敷设

（6）导线敷设

将导线敷设于线槽内，在线槽的内部不能出现接头，如果导线的长度不够，则将不够的导线拉出，重新使用足够长的导线进行敷设，敷设完成后导线两端须留出100mm线头。

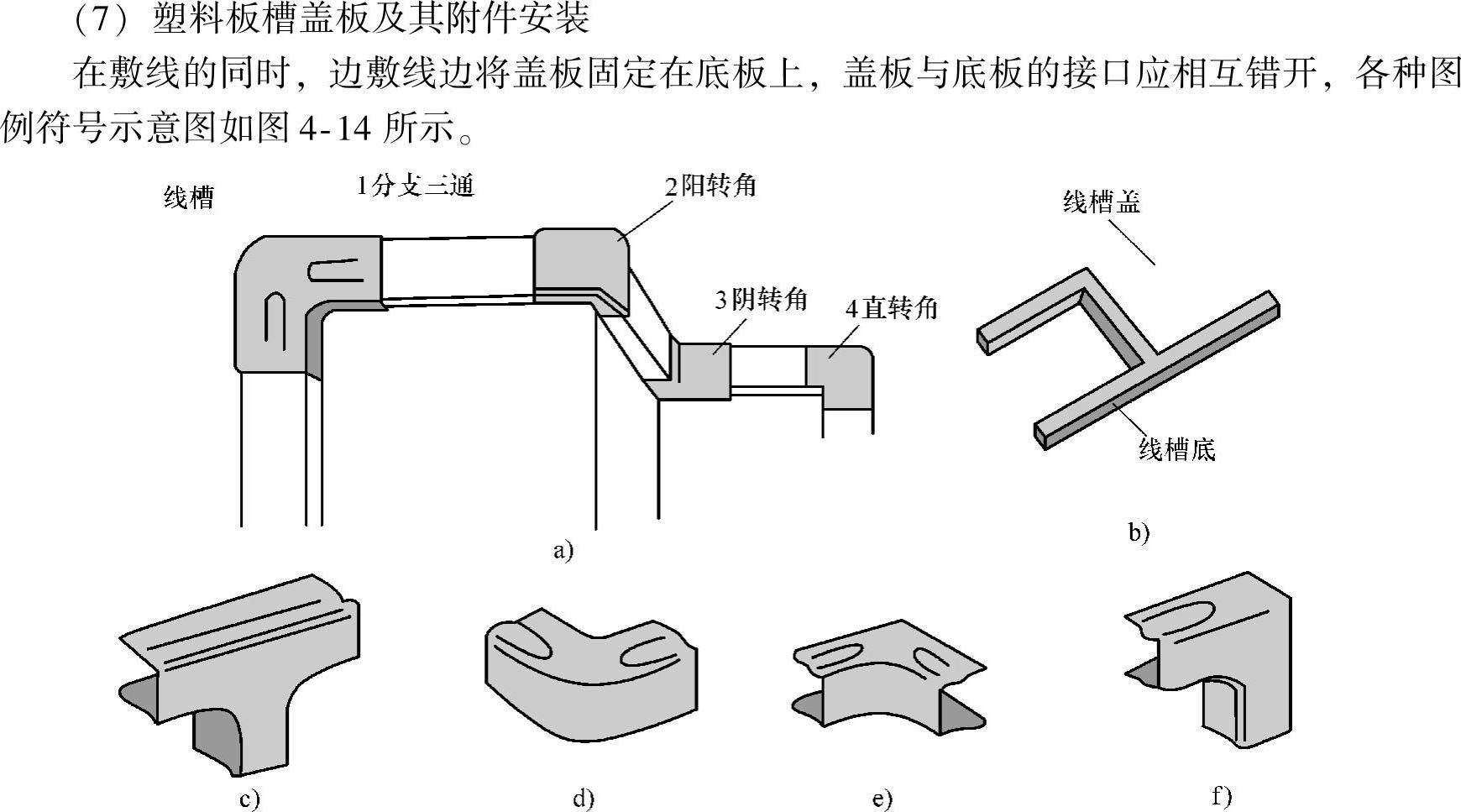

图4-14 图例符号图

a）干线线槽沿墙壁敷设示意图 b）塑料线槽 c）分支三通外形示意图 d）阳转角外形示意图 e）阴转角外形示意图 f）直转角外形示意图

由图中可见，安装好盖板后，接下来是对塑料板槽的转角及分支部分安装配套部件，塑料板槽的配套部件主要有分支三通、阳转角、阴转角及直转角。安装好各个转角后，进行分线盒的安装，图4-15所示为分线盒的安装在明敷时的显示。

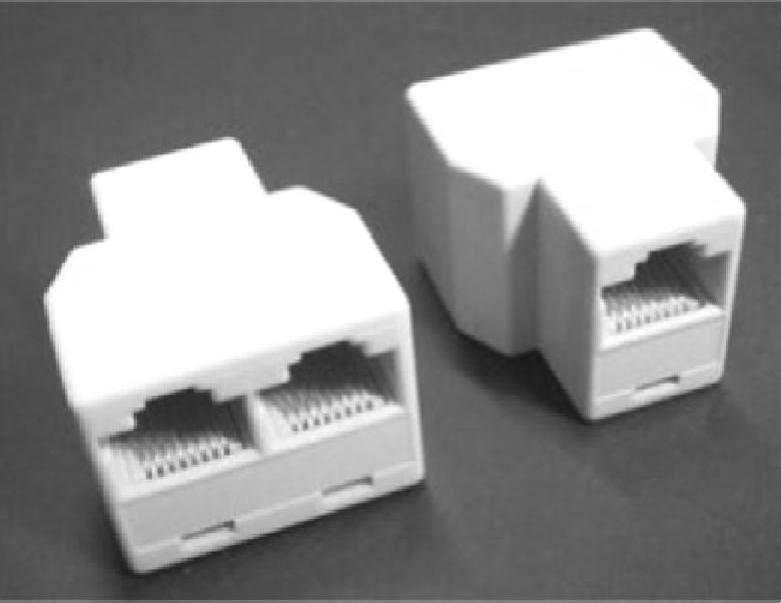

图4-15 分线盒

2.室内线管暗敷操作

在土建抹灰之前，房子进行线管敷设时，一般采用暗敷的操作方式。因为开发商只是提供了照明和简单电器使用的线路，此时需要重新进行线管的敷设，因而要采用暗敷的操作方式。采用线管暗敷的房子，在装修完成后一般比明敷更加美观，更加安全。下面以二室一厅中的网线、有线电视线、电话线为例介绍暗敷的操作步骤。(www.daowen.com)

（1）定位画线

房子居住一段时间后，发现房子中需要装一些弱电的线路，因此需要进行重新布线，此时应采用暗敷的操作方式。

1）定位

定位时，首先按施工图确定网线端子、有线电视端子、电话线端子等设备的安装位置；其次是弱电的布线线路及中间固定点的安装位置，线管的固定点距转角、终端及设备边缘的距离同明敷的相同，如图4-16所示为弱电项目的定位图。

2）画线

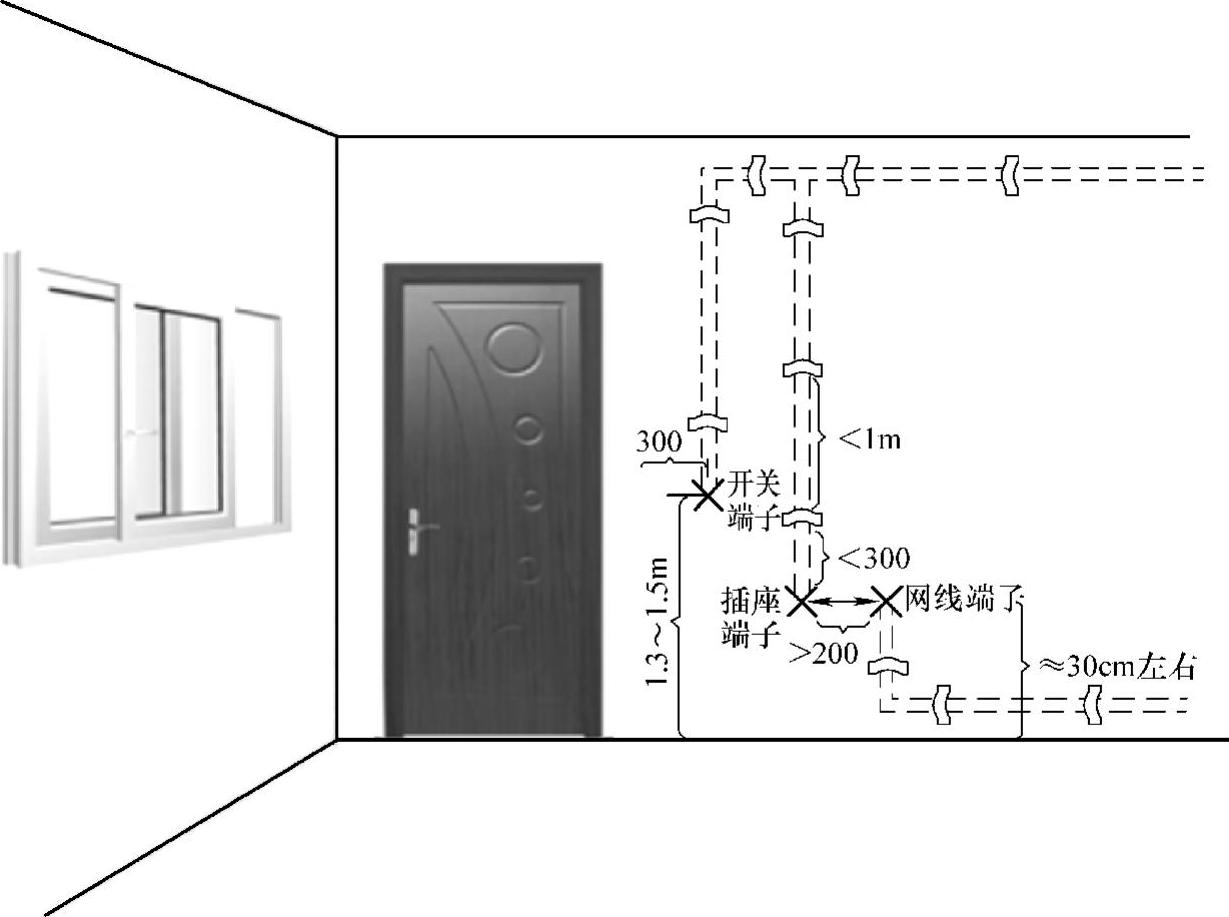

画线时，应考虑线路的整洁和美观，要沿建筑物表面逐段画出导线的走线路径，并在每个网线端子、有线电视端子、电话线端子等固定点中心画上“×”记号。画线时应避免弄脏墙面，其中强弱电一定要分别布线，这样可以避免强电磁场干扰弱电的信号，包括电视信号、电话信号、网络信号等弱电信号，强弱电的间距至少200mm，暗敷中各线路敷设与画线图如图4-17所示。

常用的工具有卷尺和铅笔，开槽和预埋管线的时候，要保持横平竖直，这样方便以后生活中往墙上钉挂东西或维修。

3）开线槽

画线完成后，接下来是对画线部分进行开线槽的操作，开线槽期间要注意灰尘，特别是在使用切割机切割墙体的时候，极易造成大量的灰尘。过多的粉尘会对肺造成损害，也会污染环境，因此在开线槽的时候，要做好防尘工作。

①在使用切割机之前，可以先将画线部分用水进行浇灌，使墙面潮湿；在开始切割时，一边切割一边向切割位置注水，此时应注意，不要让水流入切割机中造成短路，而烧毁切割机，并且注意切割机的电线要与切割机的砂轮保持距离，避免将电线切断。

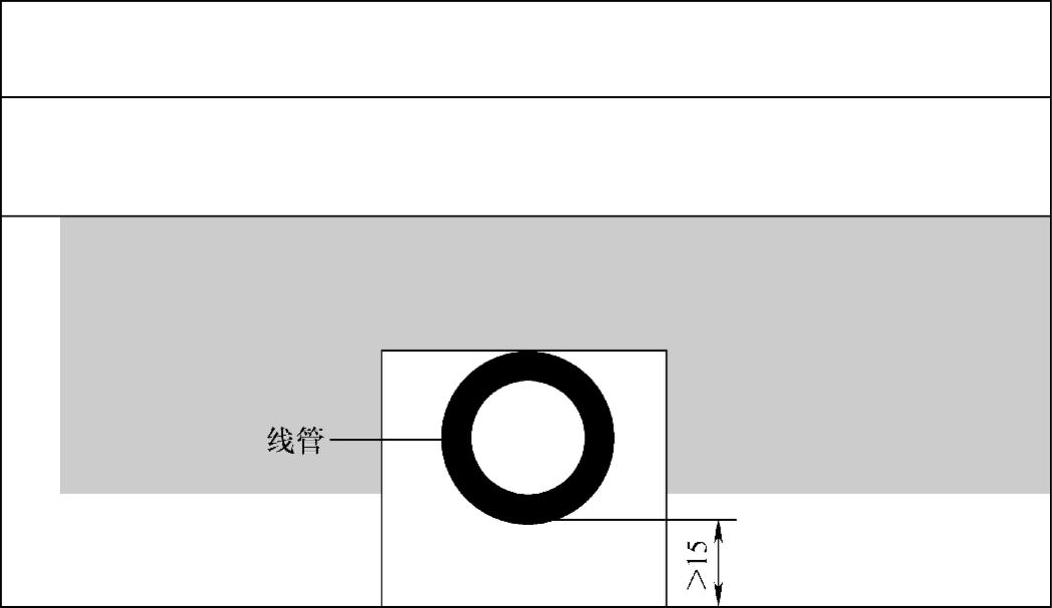

②使用锤子和凿子进行细凿，即用切割机将需要去除部分凿下来，使线槽内整齐无突起，并且保证线槽的深度能够容纳线管和线盒，其深度一般要求线管埋入墙体抹灰层的厚度大于15mm。如图4-18所示。

③使用冲击钻将一些很难细凿下来的部分去除并清理干净，以保证线管和线盒的安装。

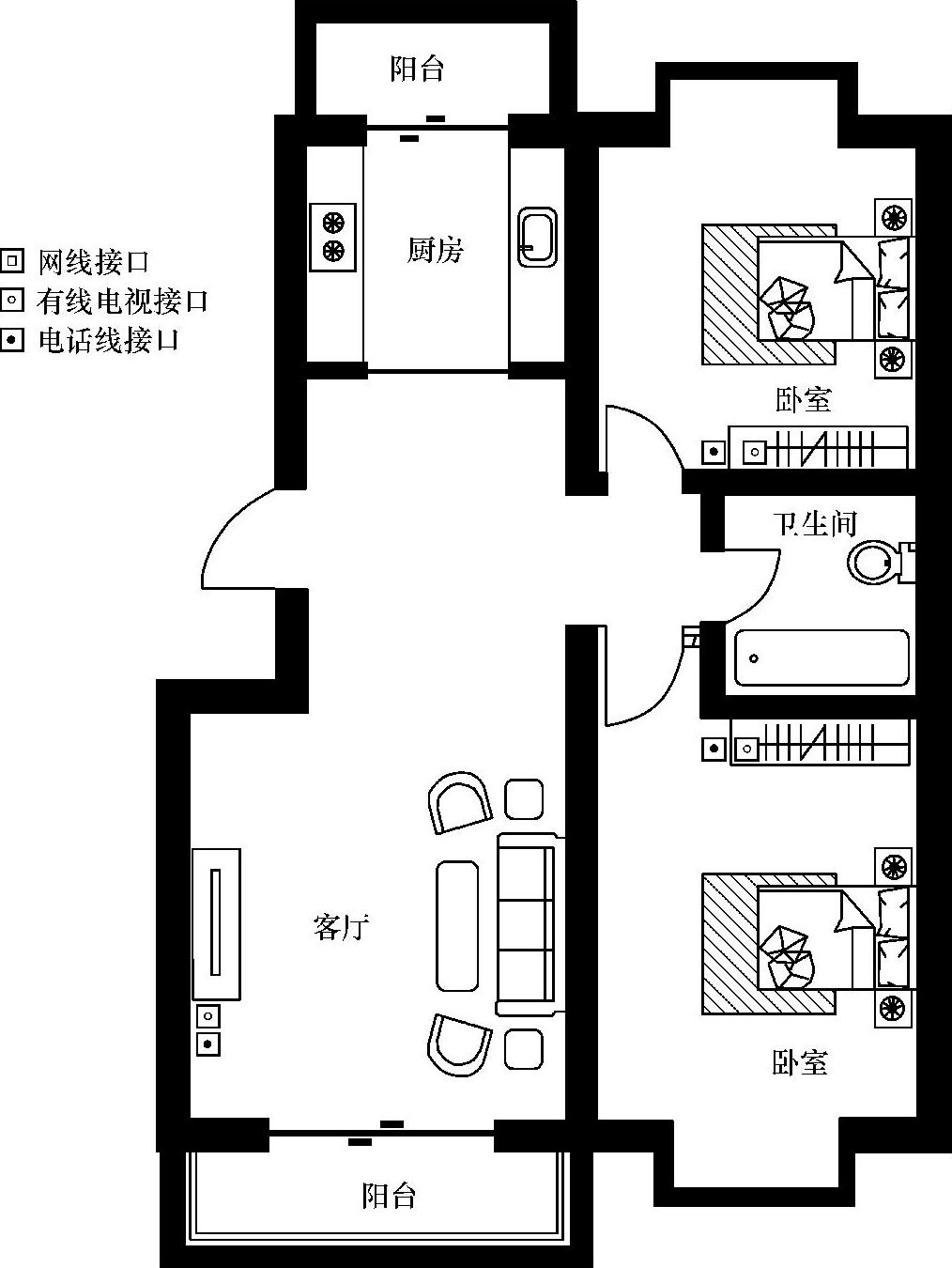

图4-16 弱电项目定位图

图4-17 线路敷设画线图

图4-18 线槽深度要求

4）穿墙走线的操作方法

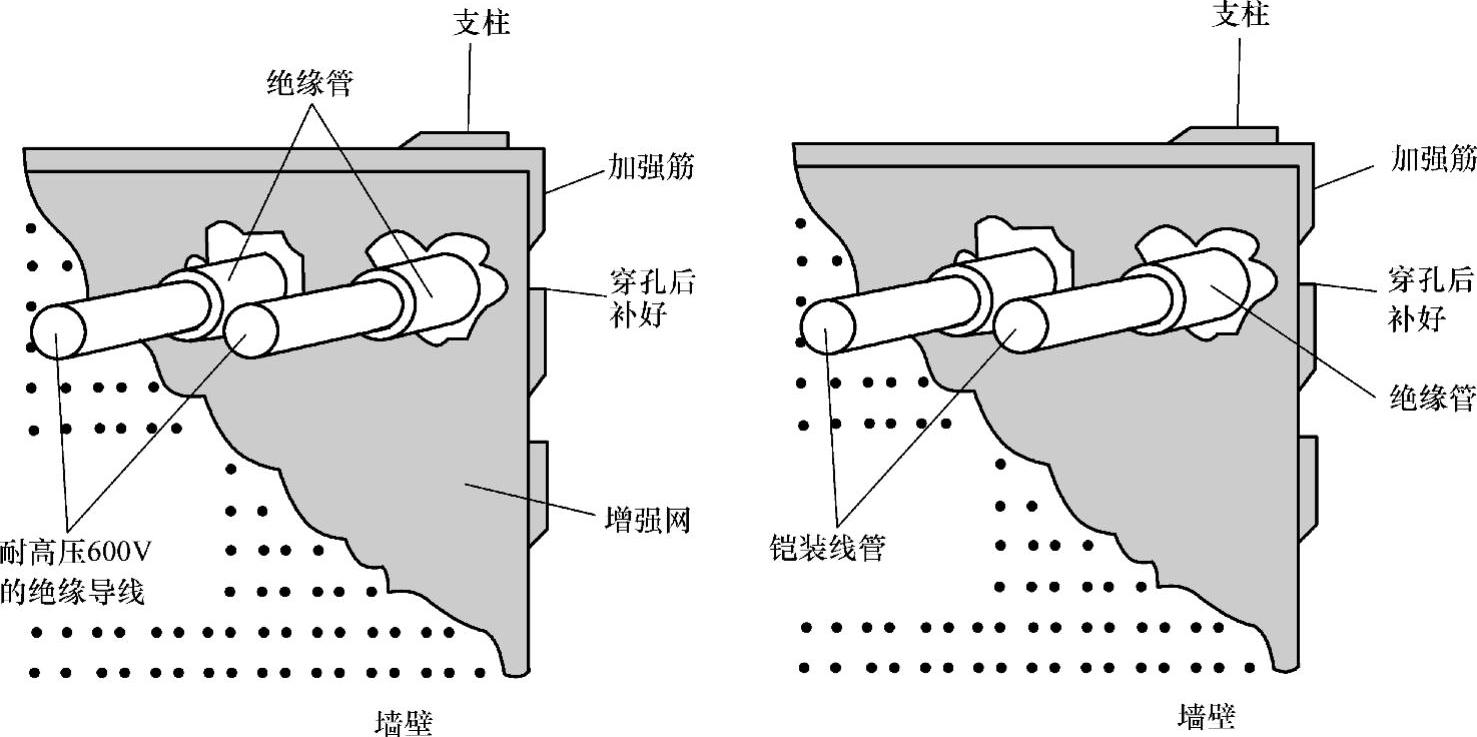

穿墙走线的方法如图4-19所示，这里主要是注意其安全性、可靠性、机械强度以及美观。

图4-19 穿墙走线的方法

（2）塑料线管的加工及安装固定

1）塑料线管的加工

原始的塑料线管会与实际需要的塑料线管有些不同，因此对塑料线管的加工是家装电工中不可缺少的部分。下面介绍塑料线管的清洁、裁切及弯管的方法。

①塑料线管的清洁

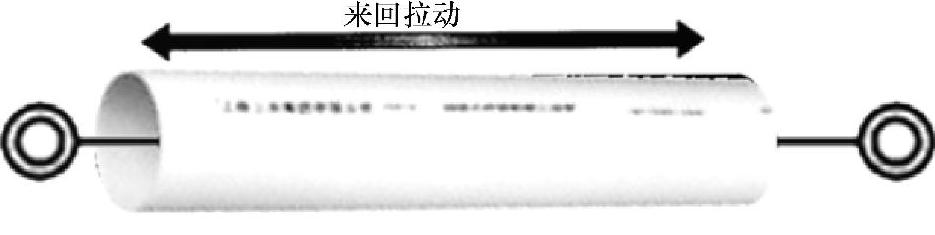

将压缩空气吹入塑料线管中，可以除去线管中的灰土、杂物和积水，或者使用绑着纱布的钢丝来回拉动，将线管中的灰尘和水分擦净，其操作如图4-20所示。线管清洁后，可向线管内吹入少量的滑石粉，使线管内壁润滑，利于穿线。

图4-20 塑料线管的清洁

②塑料线管的裁切

塑料线管清洁完成后，接下来根据布线的需要对线管进行裁切。裁切方法同明敷的裁切方法相同，即使用钢锯和锉刀将其裁切为需要的长度。

③塑料线管的弯管

塑料线管加工中，由于使用的线管是PVC塑料，弯折时极易造成线管的折扁。因此需要做弯管时，一般会用弹簧进行辅助，这样做出的弯头，才能保持和直管同样的直径。弯管使用的弹簧如图4-21所示。

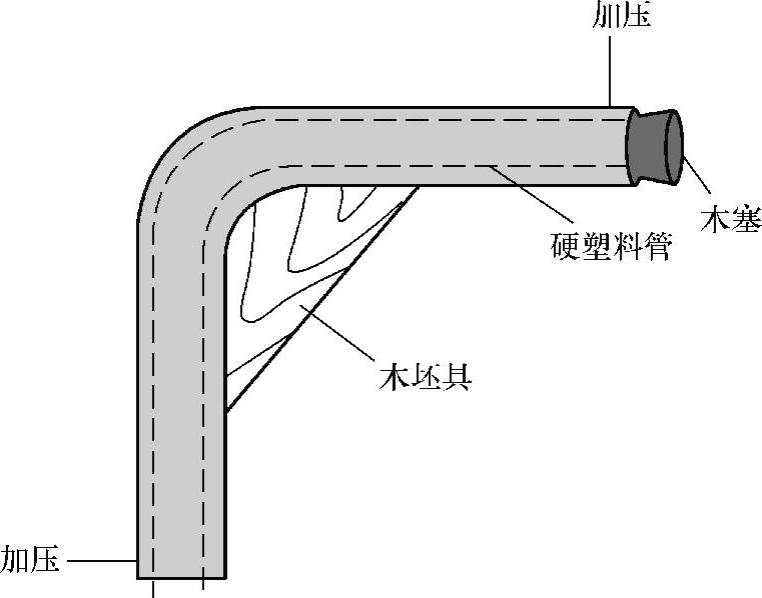

也可以采用填沙煨弯的方法，管径为25mm及以上时应采用此法。煨弯时先将管子一端用木塞堵好，然后将干沙灌入墩实后，将另一端堵好，最后加热放在模具上弯制成型，如图4-22所示。

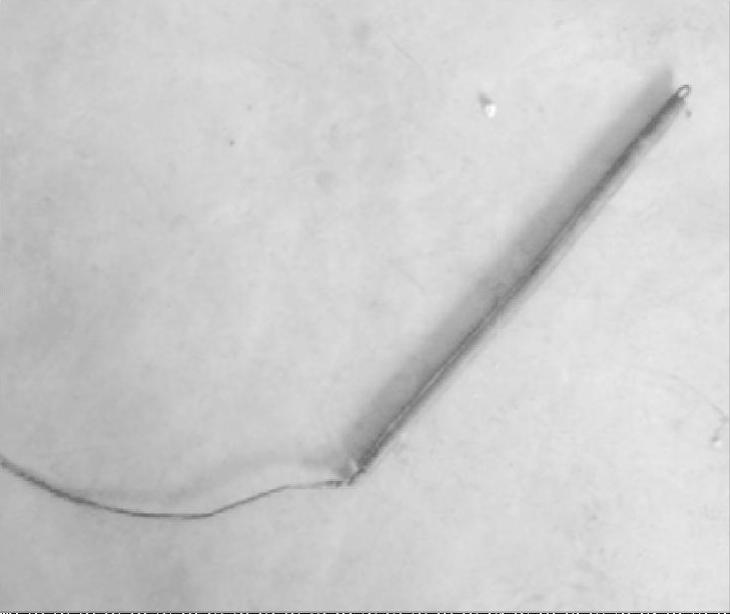

图4-21 弯管使用的弹簧

图4-22 塑料管填沙煨弯

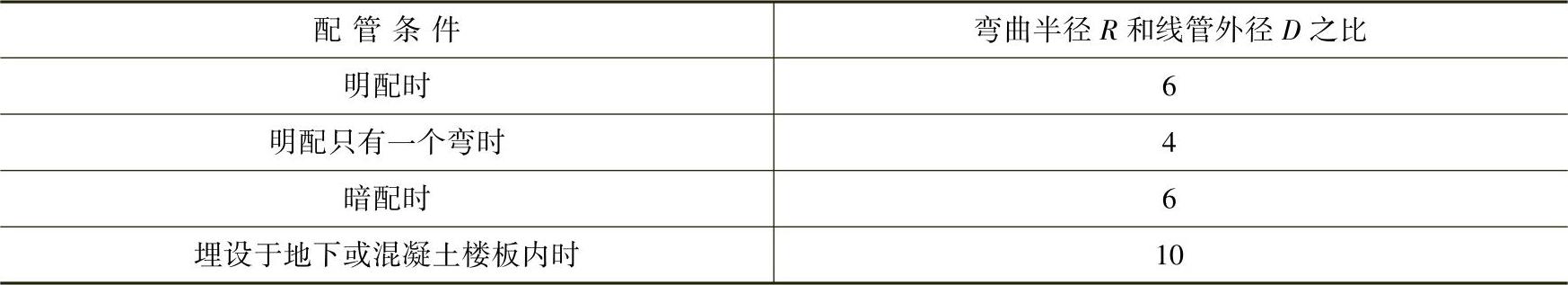

弯管的弯曲半径应符合表4-12所列的规定，弯曲角度应在90°以上，如图4-23所示。金属管的焊缝应放在弯曲的侧面。

表4-12 弯管弯曲半径的要求

如果线路中需要的线管的长度不够，则需要对线管进行黏接，为了保证线管的通畅，线管的连接可以采用黏接法，如图4-24所示。

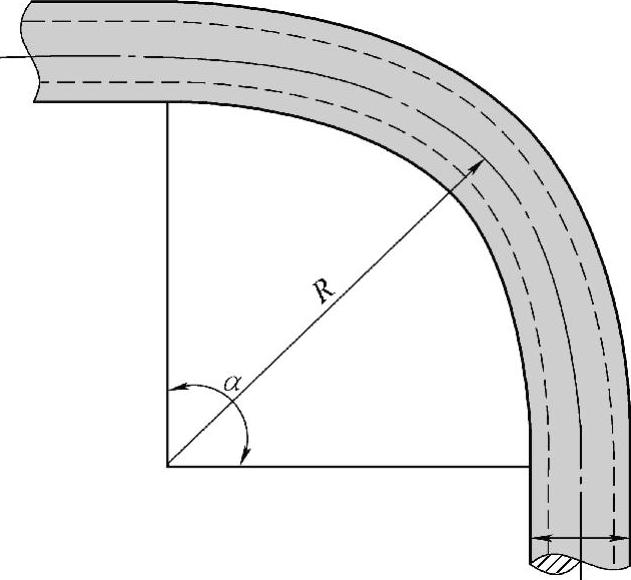

图4-23 线管的弯度要求

2）塑料线管和接线盒的安装固定

细凿完成后，接下来使用水泥将线管和接线盒进行安装固定，对于线槽深度不够的位置，可以使用凿子对其重新进行凿切，然后再进行线管和接线盒的固定。

①线管敷设

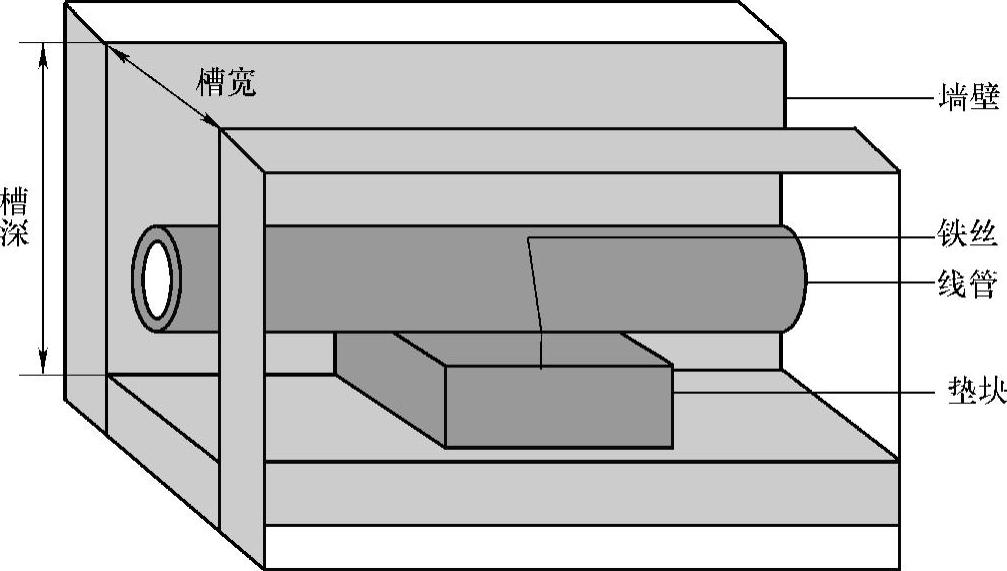

现绕混凝土结构敷设线管时，应在土建施工前将线管固定牢靠，并用垫块（一般厚10～15mm）将线管垫高，使线管与开槽内壁保持一定距离，然后，用铁丝将线管固定在土建结构上，如图4-25所示。

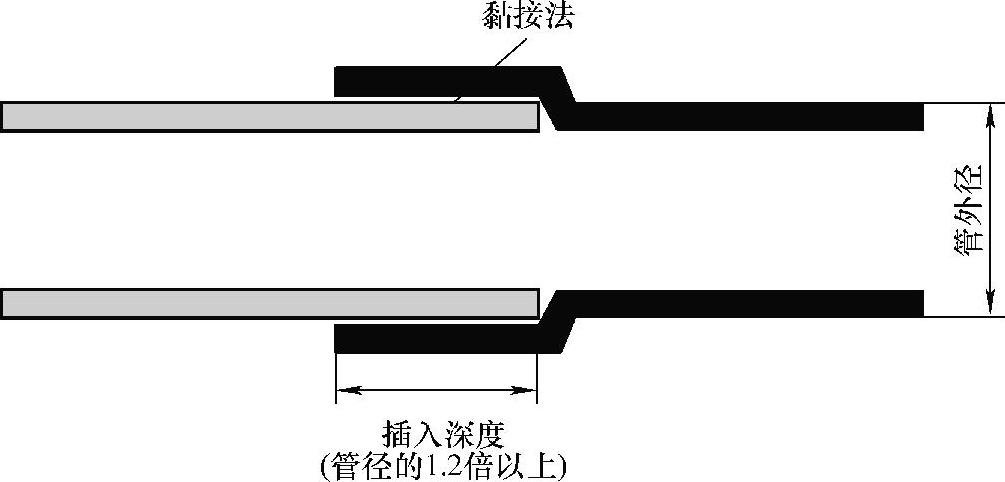

图4-24 塑料线管的弯曲和相互黏接的方法

图4-25 线管的敷设

②接线盒敷设

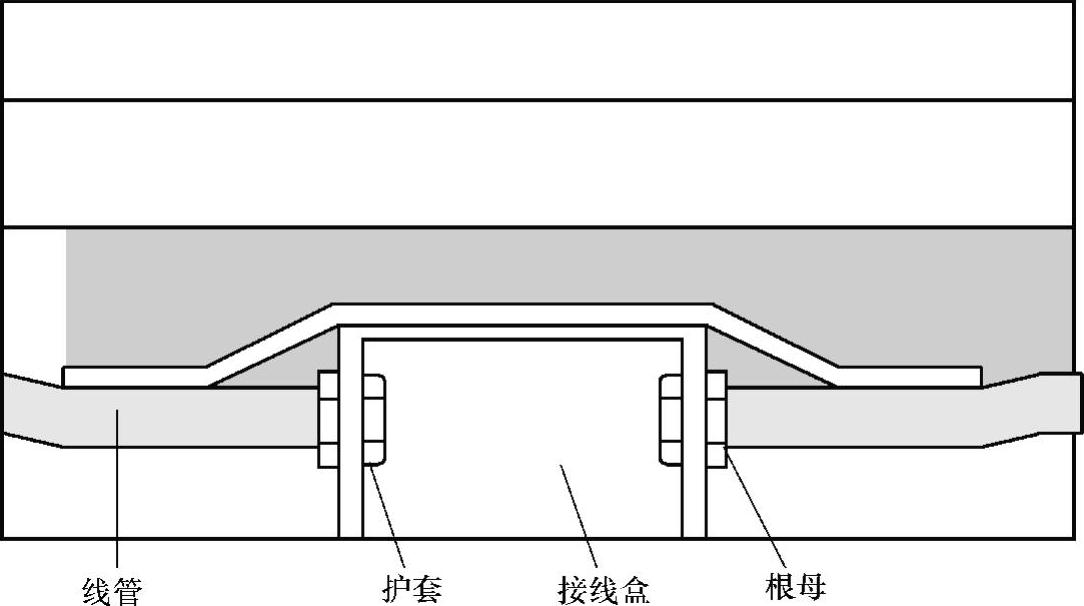

接线盒敷设时，应将线管从接线盒的侧孔中穿出，并利用根母和护套将其固定，接线盒的敷设如图4-26所示。

图4-26 接线盒的敷设

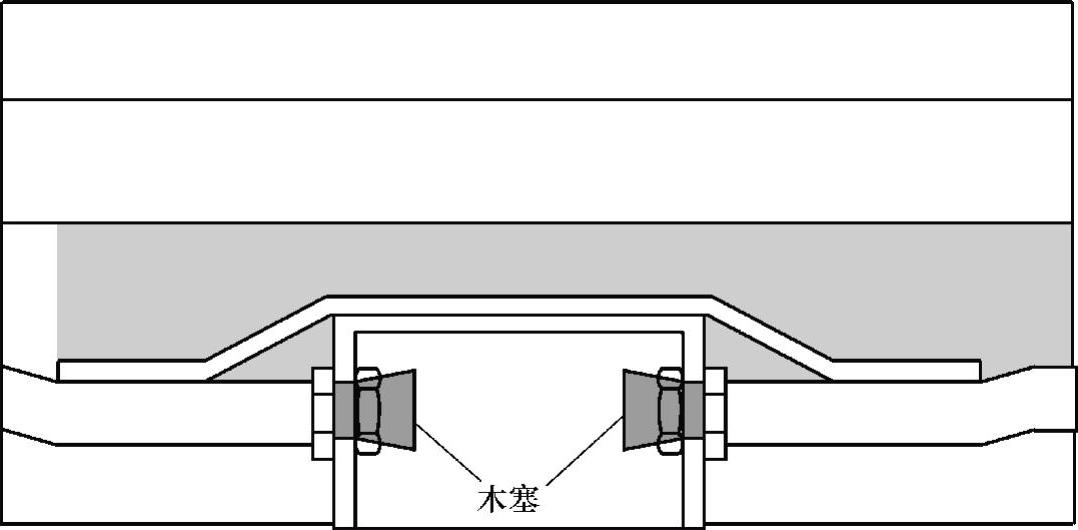

固定后应将线管的管口用木塞或其他塞子堵上，如图4-27所示，其目的是防止水泥、砂浆或其他杂物进入线管内，造成堵塞。

图4-27 堵上管口

（3）穿线

穿线是暗敷中最关键的部分之一。以前装修电线直接埋入墙内，容易造成漏电，并且内部导线损坏不易进行维修。现在导线都采用管路敷设的方法，安全并且维修方便。

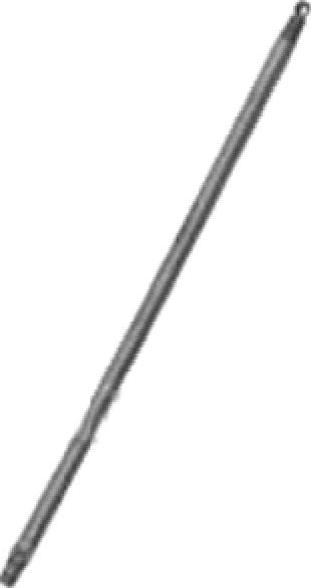

在墙面开线槽完成后，接下来进行穿线操作，如图4-28所示为穿线所用的弹簧工具。

穿线时，使用连接着导线的穿线弹簧从线管的一端穿入，直到从另一端穿出。为了避免电线过热，穿线时，应注意内部导线的截面积不能超过线管的40%，导线从另一端穿出后，拉动导线的两端，查看是否有过紧卡死的状况，其操作如图4-29所示。

图4-28 穿管线用的弹簧

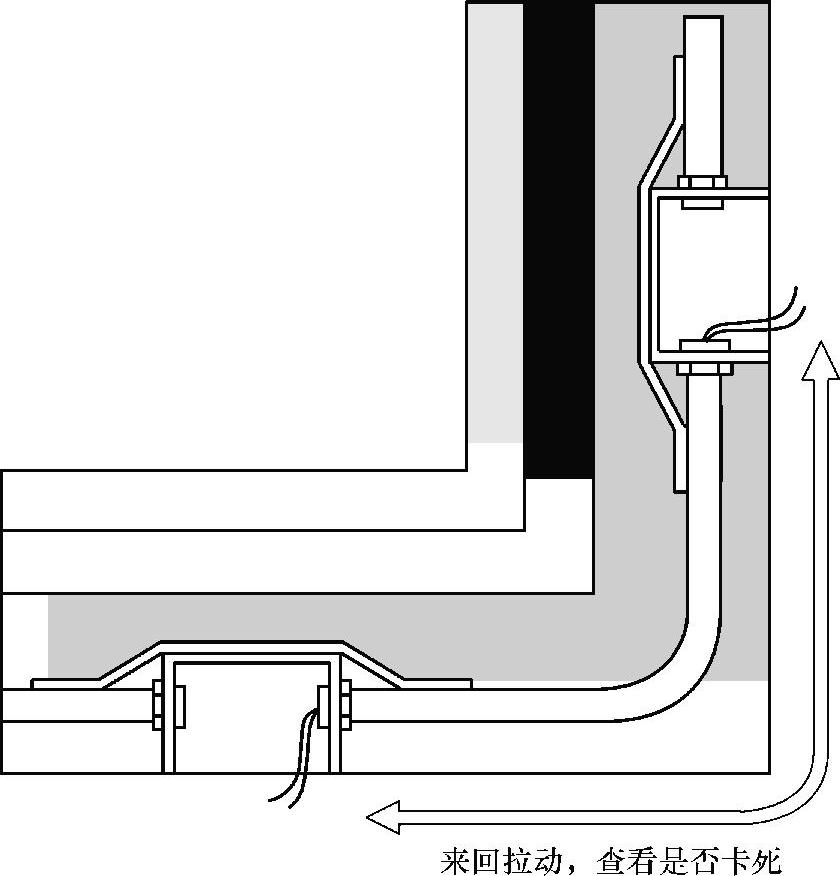

图4-29 拉动导线两端查看是否有卡死的情况

在布线时，塑料管分线盒需要使用合成树脂管接头将塑料管和分线盒进行连接，并且需要使用线夹将电线线芯连接起来，其塑料管连接实例如图4-30所示。

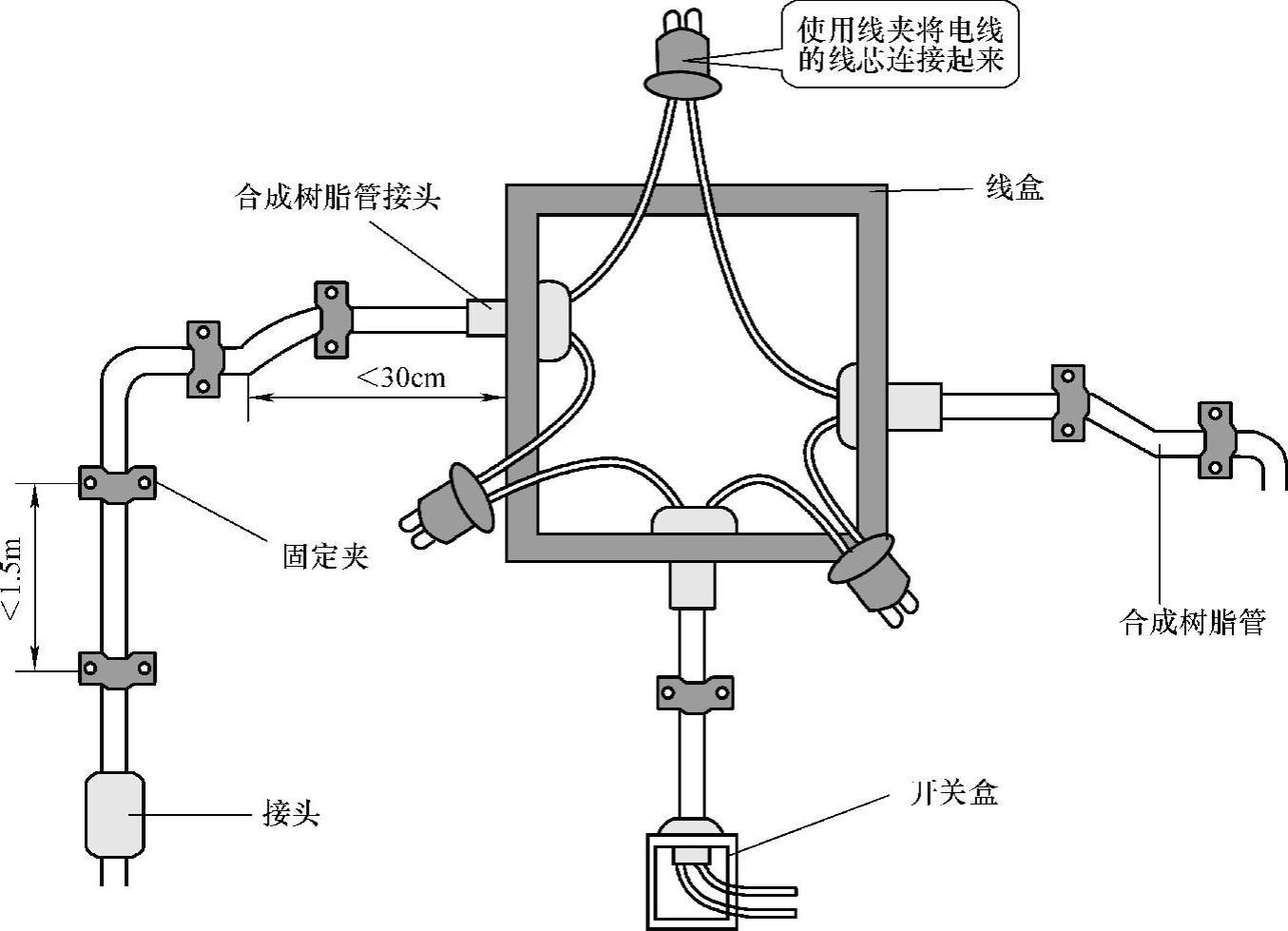

图4-30 采用塑料管布线的方法
