了解了建筑平面图后，接下来介绍电气平面图。在电气平面图中，元件、设备、装置、线路及安装方法等都要借助图形符号和文字符号表示。阅读电气工程图，首先要了解和熟悉这些符号的形式、含义以及相互关系。电气工程图中标注的符号分为两类：一类是图形符号；另一类是文字符号。电气工程图中的图形和文字符号，均应按国家标准绘制和标注。

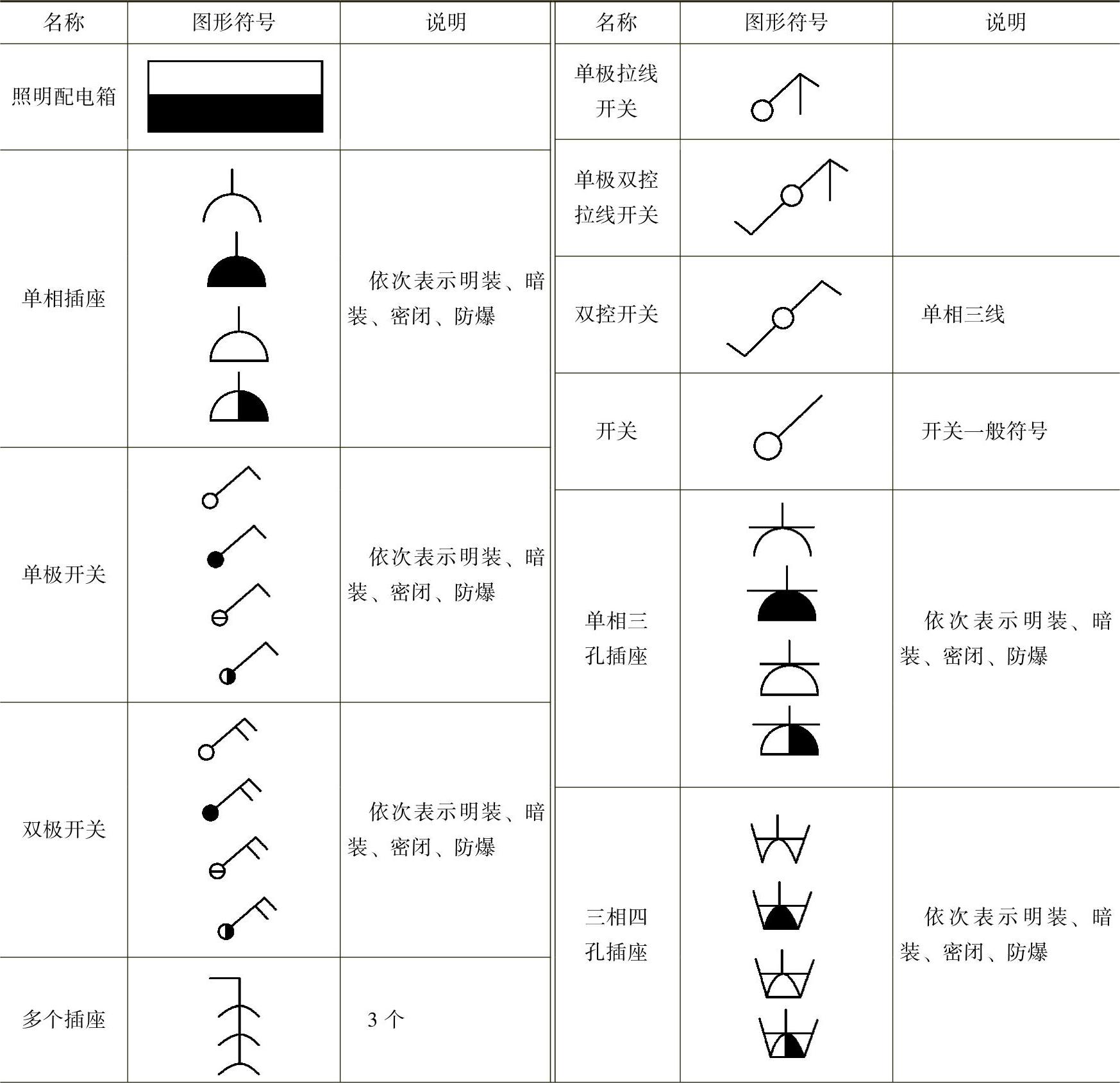

常用装饰装修电器在平面图上的图形符号见表3-9。
表3-9 常用电器设备在平面图上的图形符号

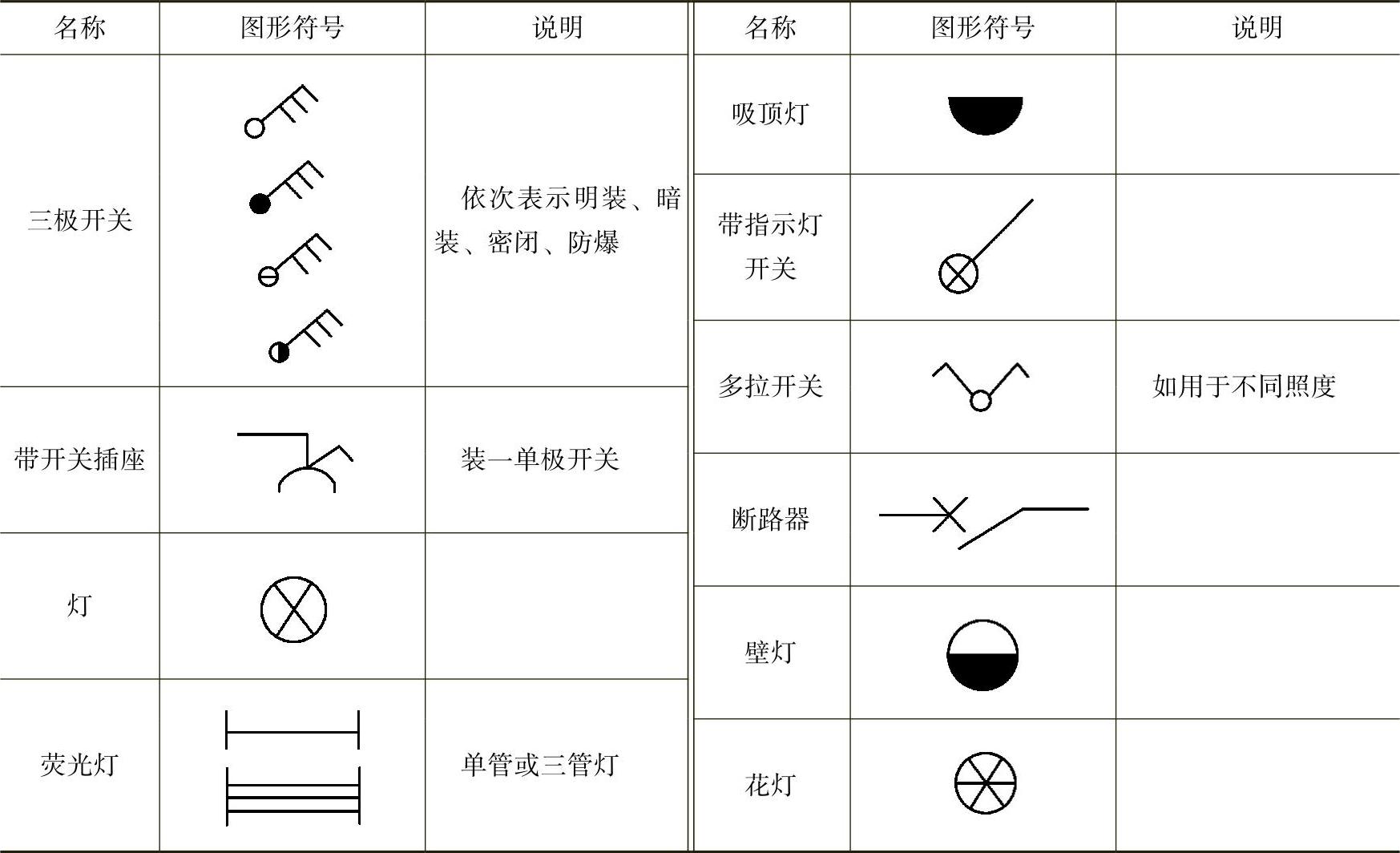

（续）
2.常用电气的文字符号
文字符号用以表示电气设备、元器件以及线路的基本名称、特征等。装饰装修电气图中常用的基本文字符号见表3-10。

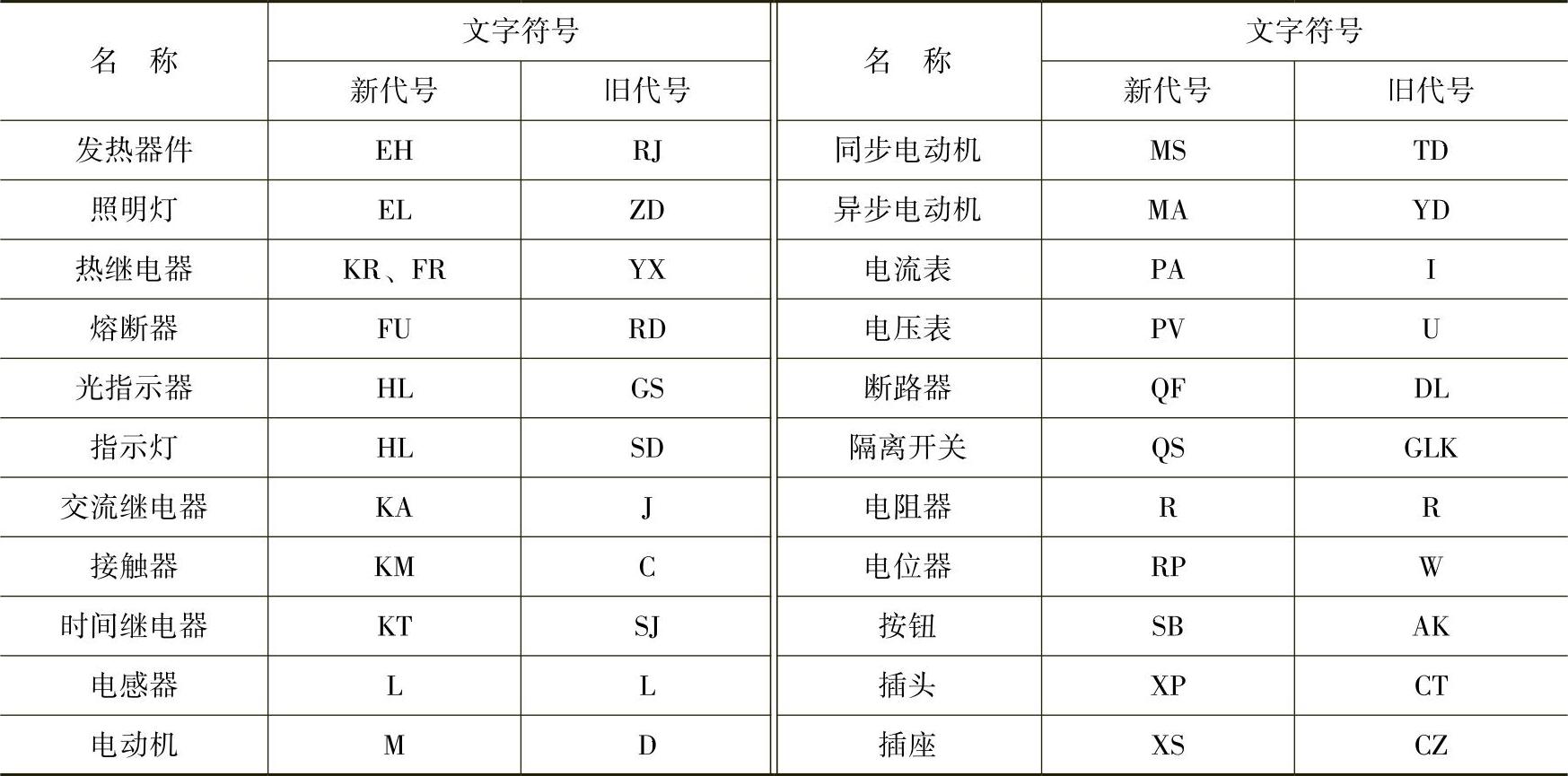

表3-10 电气设备常用文字符号新旧对照表
3.导线敷设方式的标注方法

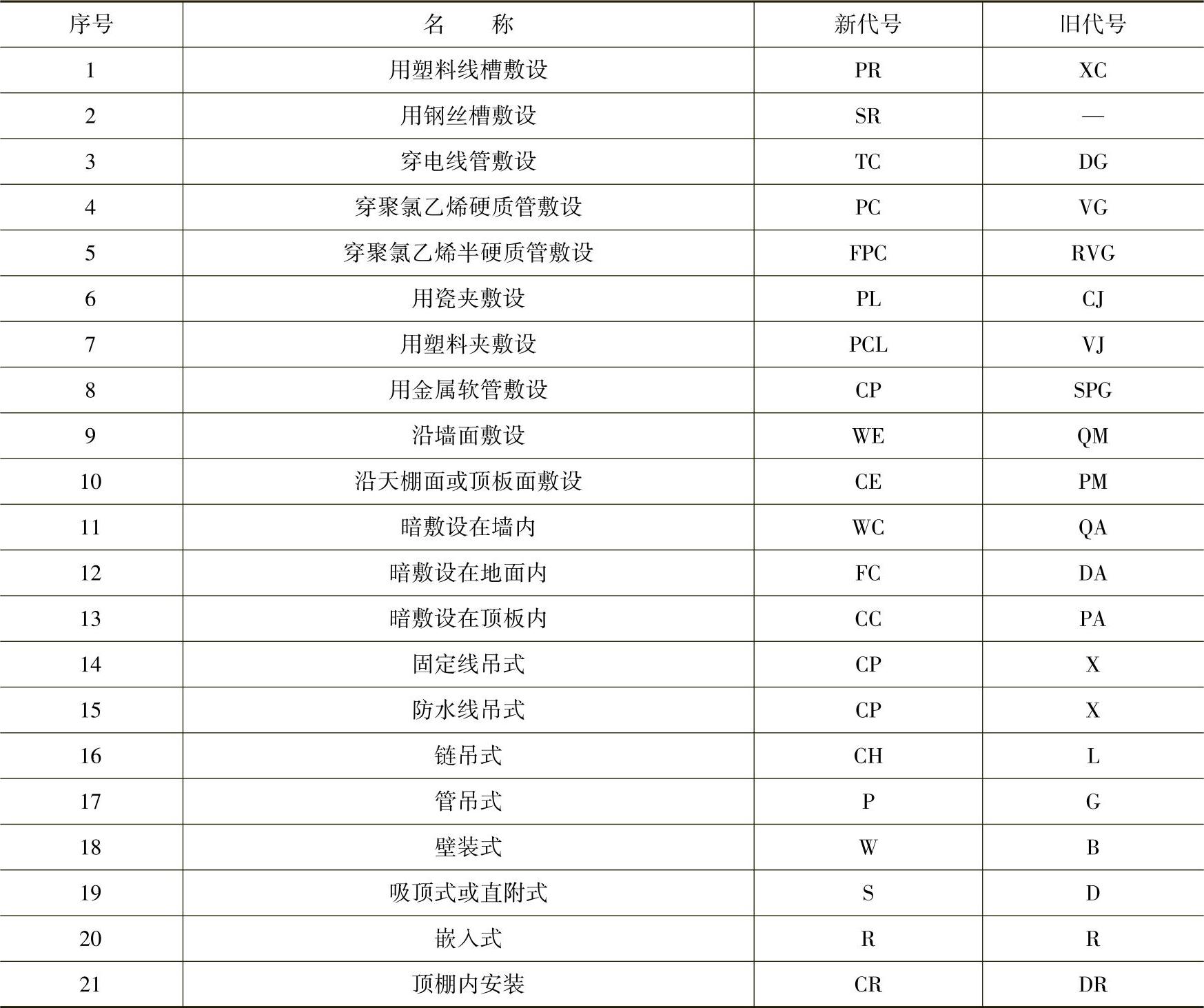

导线敷设方式分为明敷（旧代号M、新代号E）和暗敷（旧代号A、新代号C），见表3-11。
表3-11 导线敷设方式的标注
（1）导线根数的表示法
只要走向相同，无论导线的根数有多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数，也可以画一根短斜线，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。
（2）导线敷设方式的文字符号
导线敷设方式的标注符号见表3-11。旧的施工图符号用汉语拼音表示，新的施工图符号用英文字母表示，以便于和国际通用符号接轨。
4.导线敷设部位的标注
导线敷设部位及其新旧文字代号对照见表3-12。

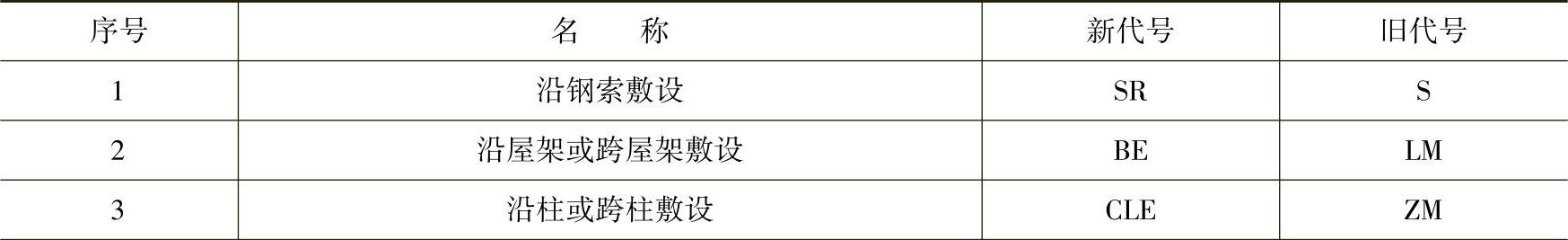

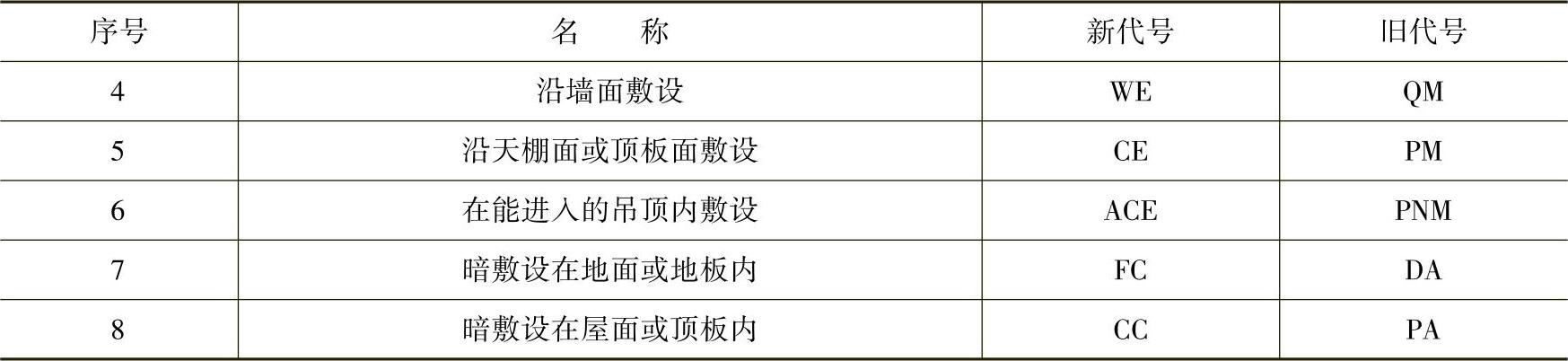

表3-12 导线敷设部位及其新旧文字代号对照表
（续）
5.配电线路的标注
配电线路的标注用以表示线路的敷设方式及敷设部位，采用英文字母表示。
配电线路的标注格式为
a-b（c×d）e-f
式中 a——线路编号；
b——导线型号；
c——导线根数；
d——导线截面积（mm2）；
e——敷设方式与穿管管径（mm）；
f——敷设部位。
例如：BV（3×50+1×25）SC50-FC表示线路是铜芯塑料绝缘导线，三根截面积为50mm2，一根截面积为25mm2，穿管管径为50mm的钢管沿地面暗敷。
BLV（3×60-1-2×35）SC70-WC表示线路为铝芯塑料绝缘导线，三根截面积为60mm2，两根截面积为35mm2，穿管管径为70m的钢管沿墙暗敷。
6.照明灯具的标注形式
灯具的标注是在灯具旁按照灯具标注的规定标注灯具数量、型号、灯具中的光源数量和容量、悬挂高度和安装方式。灯具光源按发光原理分为热辐射光源（如白炽灯和卤钨灯）和气体放电光源（荧光灯、高压汞灯）。光源的类型及代号见表3-13。(www.daowen.com)

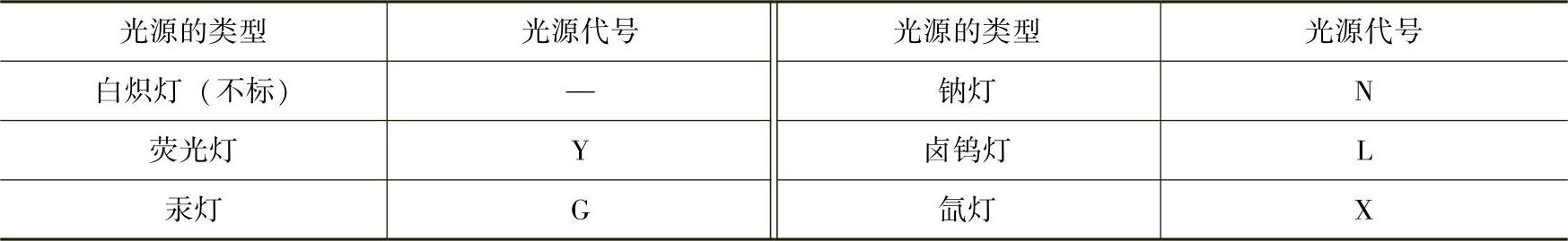

表3-13 光源的类型与代号
照明灯具的标注格式为
a-Lb（c×d）/ef
式中 a——灯具数量；
b——灯具型号或编号；
c——每盏灯具中装设的灯泡数或灯管数；
d——灯泡（管）容量（W）；
e——安装高度（m）；
f——安装方式；
L——光源种类。
灯具安装方式及代号见表3-14。

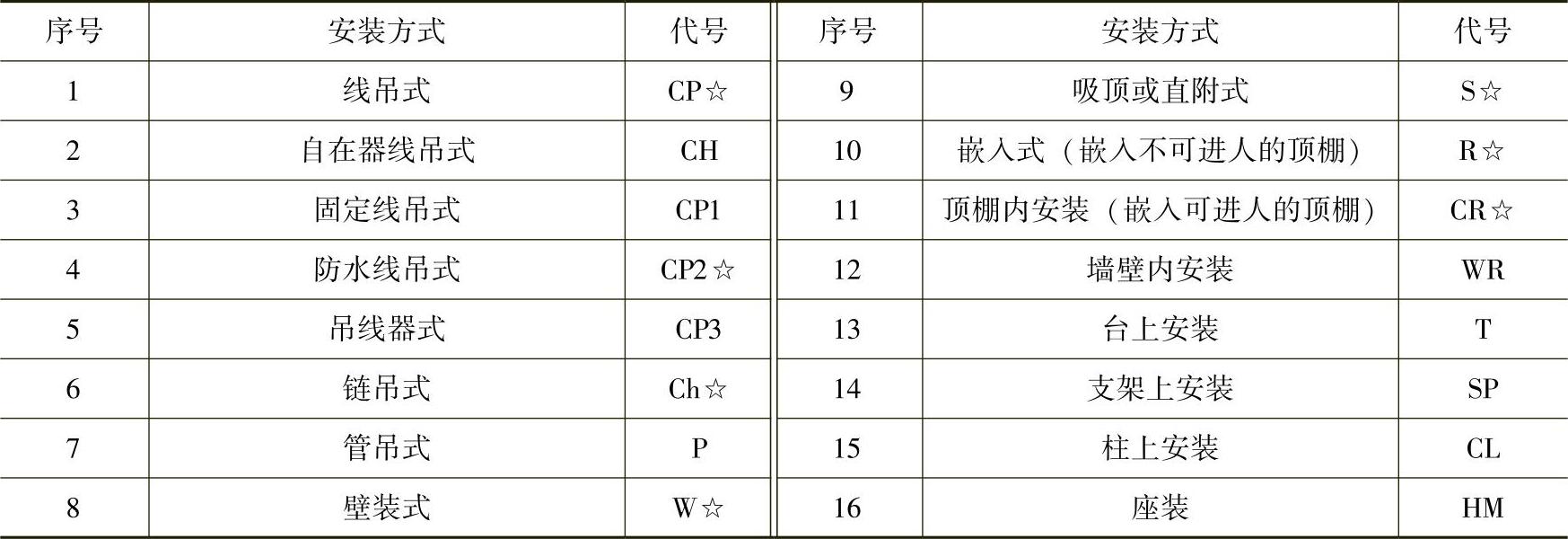

表3-14 灯具安装方式及代号
注：☆表示重点，在建筑上常用。
例如，5-YZ40（2×40）/2.5Ch表示5盏YZ40直管型荧光灯，每盏灯具中装设2只功率为40W的灯管，灯具的安装高度为2.5m，灯具采用链吊式安装方式。如果灯具为吸顶安装，那么安装高度可用“-”号表示。在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。
20-YU60（1×60）/3CP表示，20盏YU60型U形荧光灯，每盏灯具中装设1只功率为60W的U形灯管，灯具采用线吊式安装，安装高度为3m。
7.电气平面图
（1）照明平面图
为准确无误地把各种电器安装在相应的位置上，需要在住宅平面图上绘制实际电器布置图，图中标出电源进线位置，配电箱、电表位置，插座、开关灯具位置，线路敷设方式，以及电器设备和线路等各项情况。某住宅照明平面图如图3-19所示。
（2）照明电路图
照明电路图绘有电源进线及保护方式，用电总量、各房间负载大小，进线导线和出线导线的型号、规格、敷设方式、电能表容量、熔断器和熔丝容量、断路器型号规格等。某住宅照明电路图如图3-20所示。
（3）电器布置图
在装饰装修中，为了更准确地安装各电器，可绘制电器布置图，更直观地表示出电器设备在建筑物中的相对位置。某住宅电器布置图如图3-21所示。
（4）电器接线图

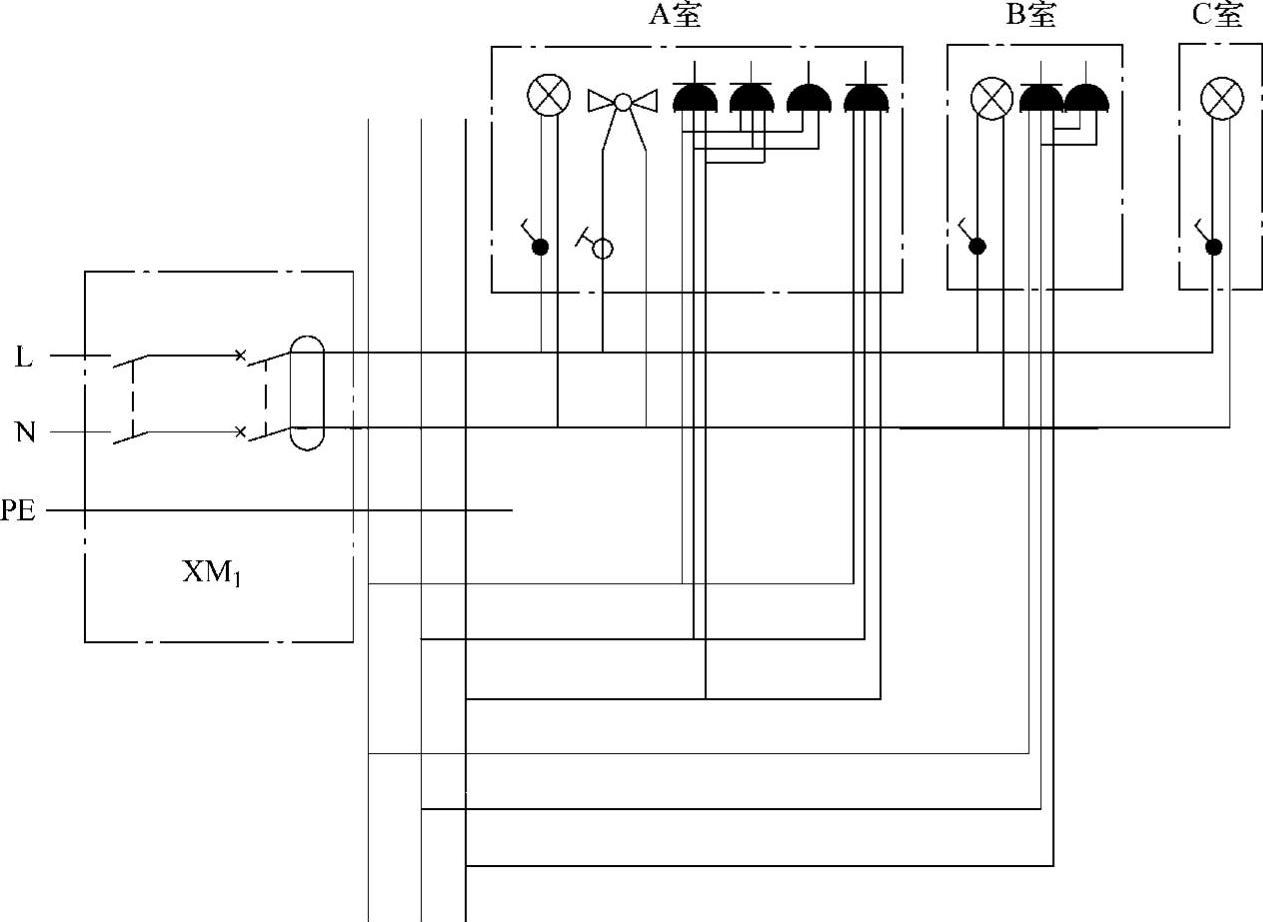

在装饰装修电器设备安装中，为保证接线准确无误，要绘制并阅读电器接线图，它比照明电路图更清楚地表示出各种电器设备的连接关系。某住宅电器接线图如图3-22所示。
（5）配电系统图
配电系统图是表现各种电器设备的平面位置、空间位置、安装方式及相互关系的图。某干线配电系统图如图3-23所示。

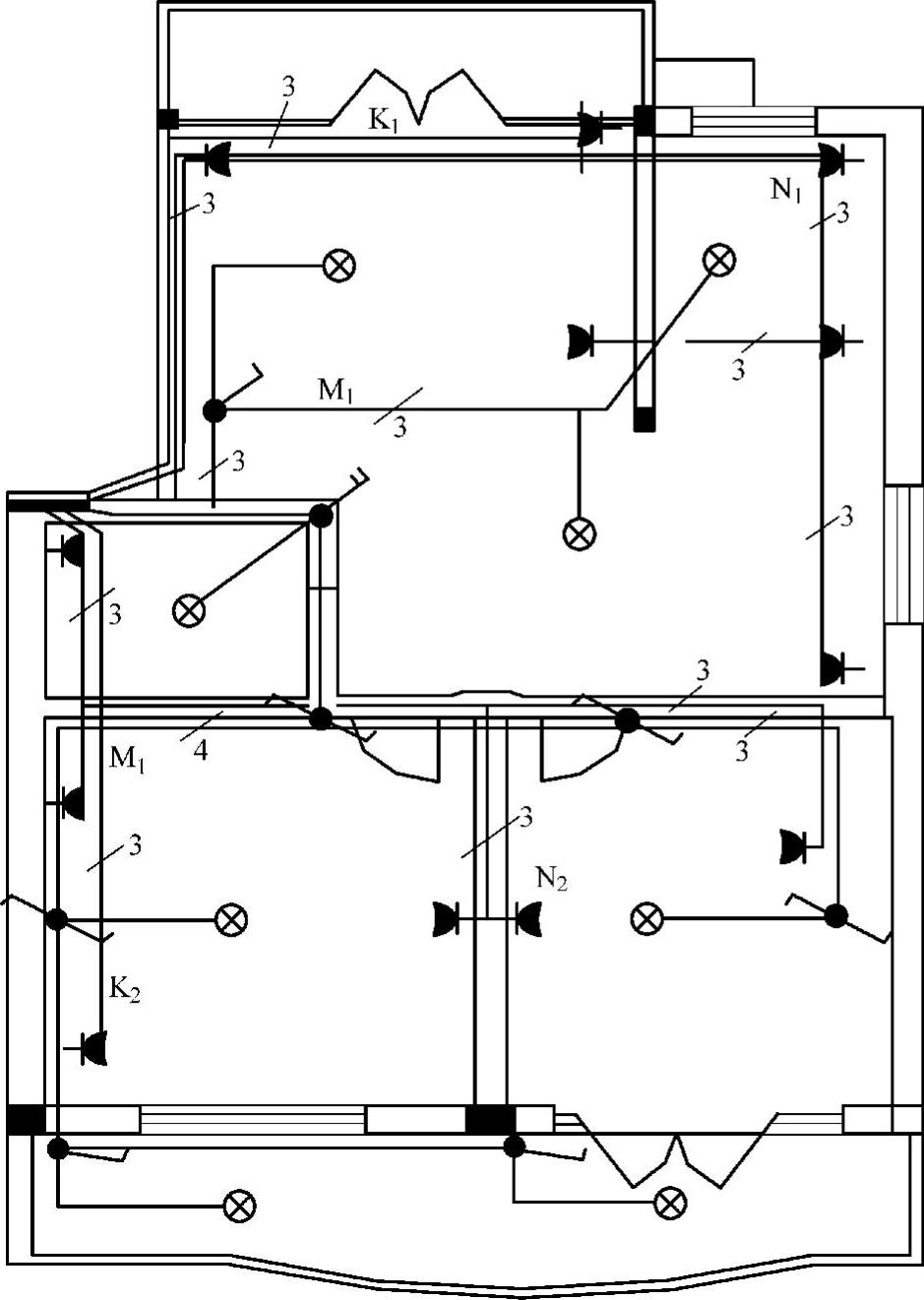

图3-19 某室内照明平面图

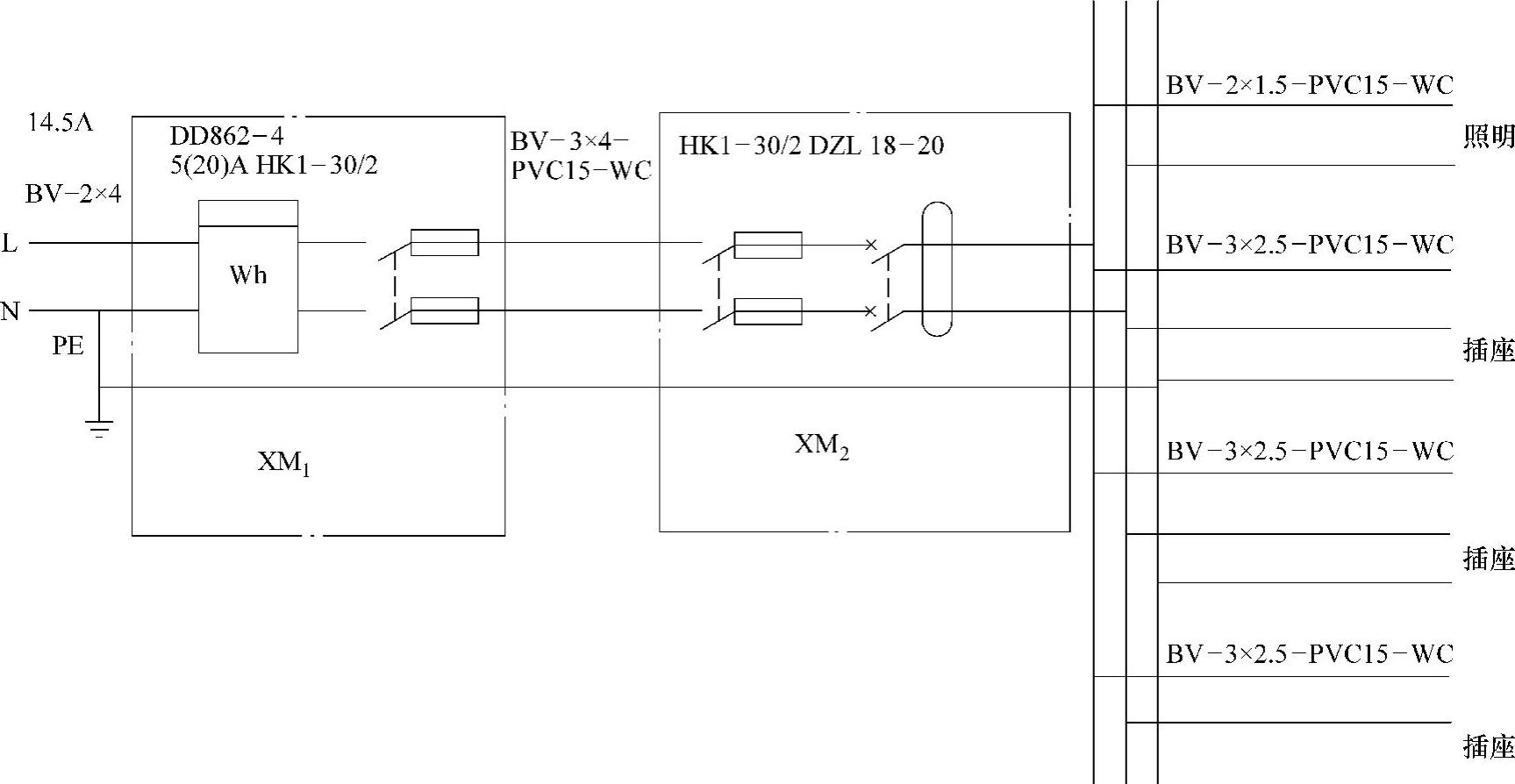

图3-20 某住宅照明电路图

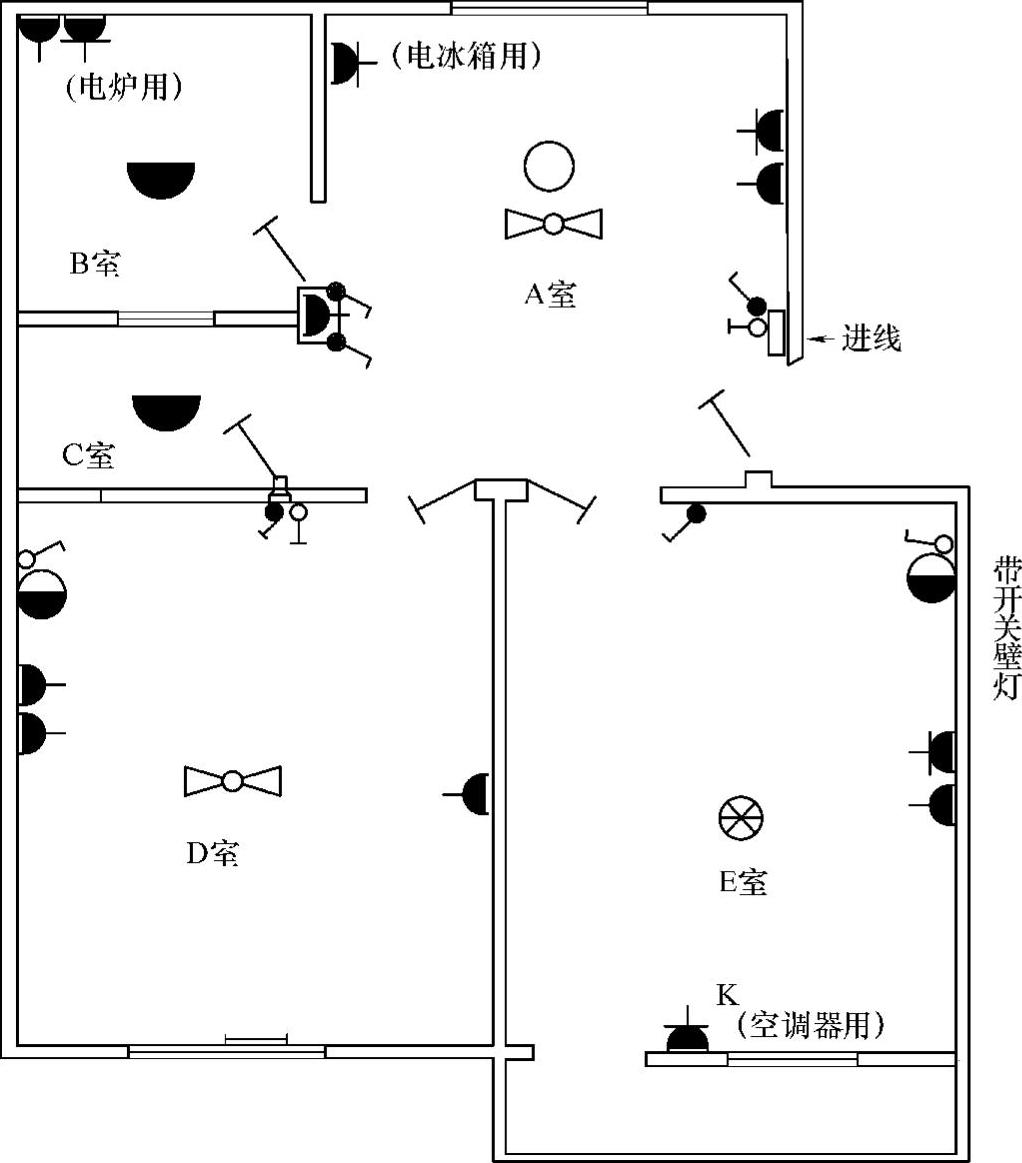

图3-21 住宅电器布置图示例
图3-22 某住宅电器接线图

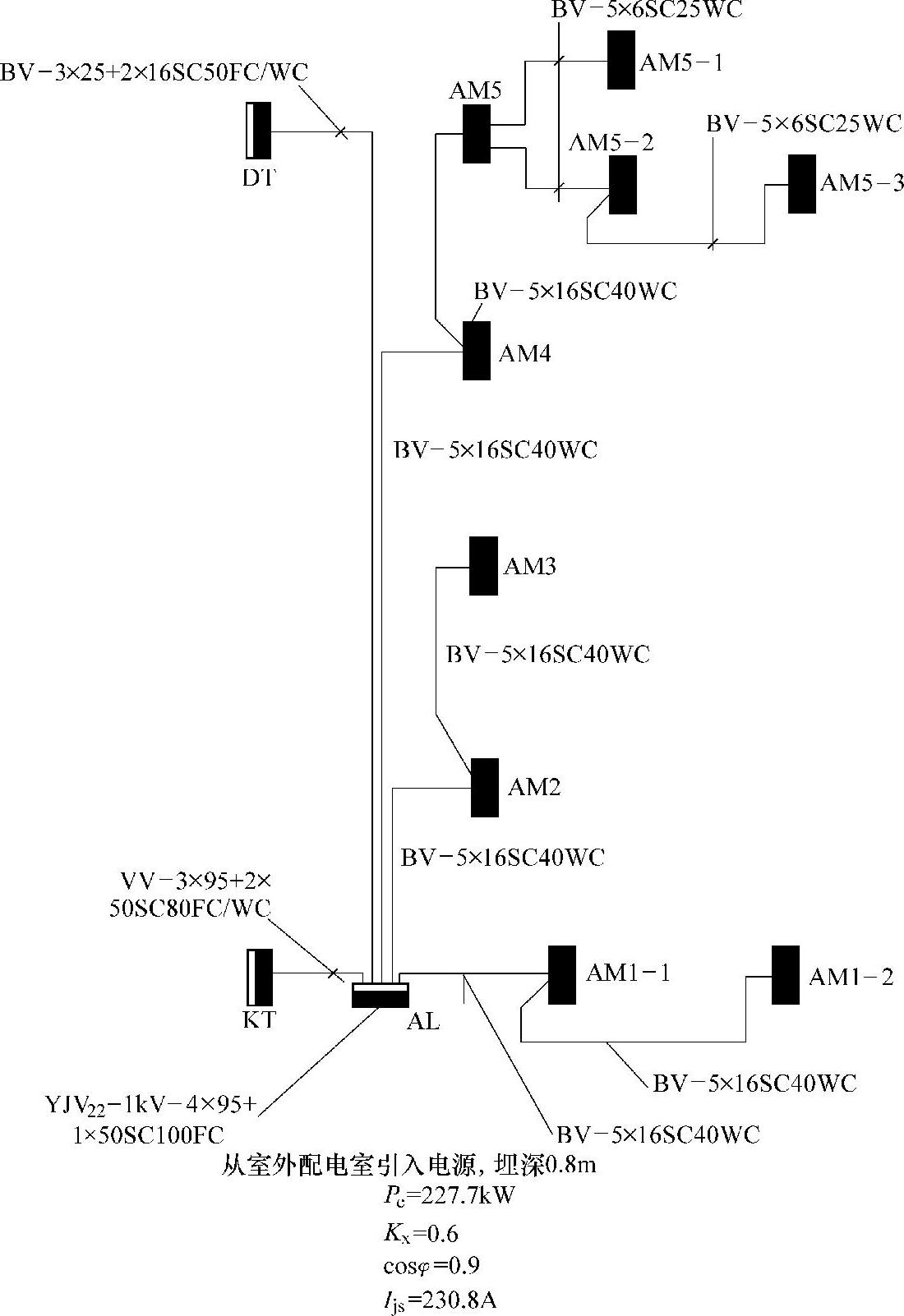

图3-23 某干线配电系统图
