前面所讲的线路表示都是用实物图所演示，其实在实际作业中，是用电气平面图和装修工程图来表示的，识读建筑平面图和电气施工图，是装饰装修电工必备的基本功。

1.常用建筑材料名称和图形符号

为了简化作图，建筑施工图通常采用各种专业图例。在一些比例较小的图形中，如房屋的某些细部，无法也没有必要按它的真实形状画出，而只用示意性的符号来表示。建筑材料的种类繁多，在图样上也只能以规定的符号来代表不同的材料，这些图形符号叫图例。在《建筑制图国家标准》中对图例有统—规定，见表3-5。

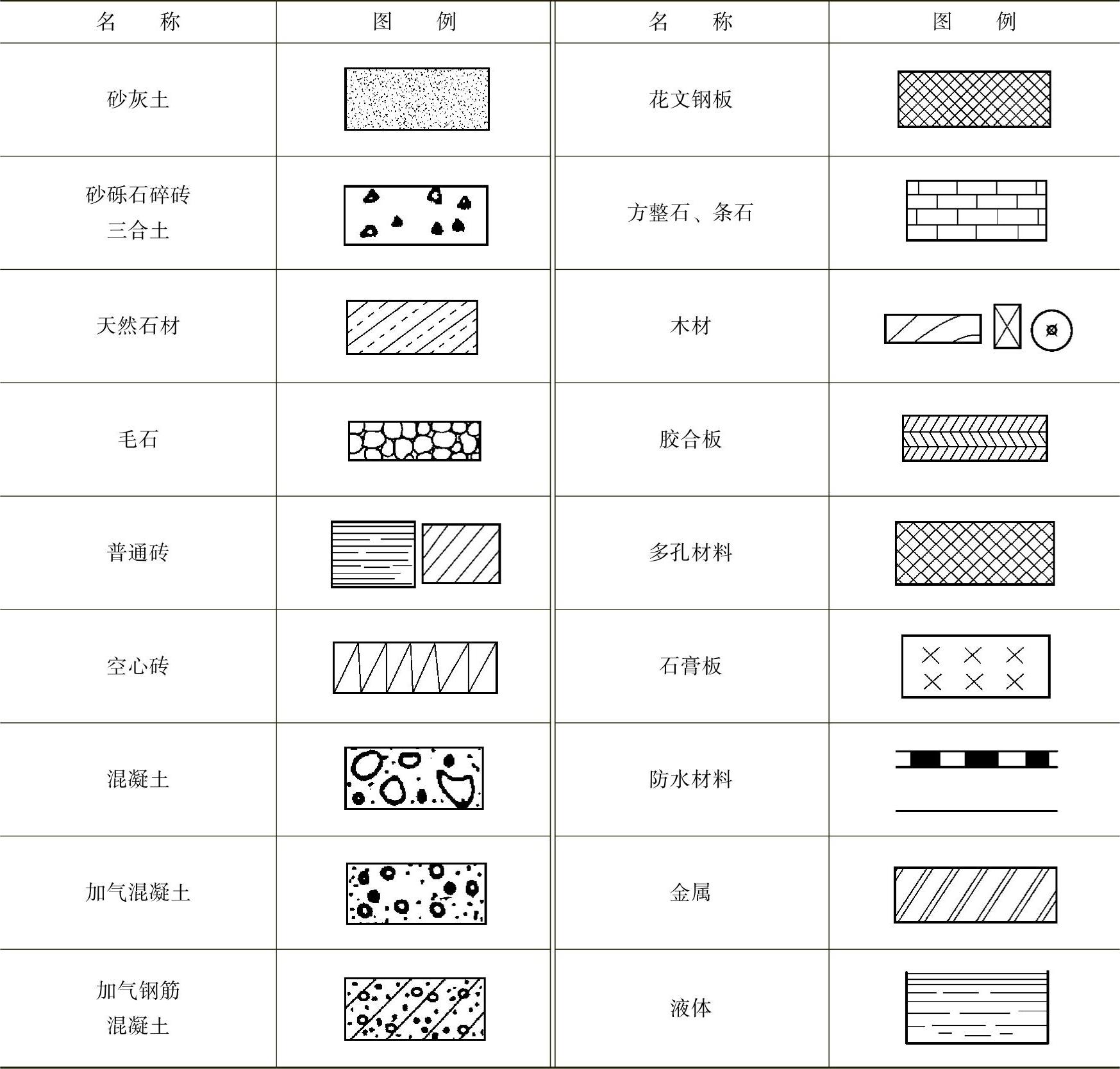

表3-5 常用建筑材料名称与图形符号

2.建筑构造及配件图例

建筑构造及配件图例见表3-6。

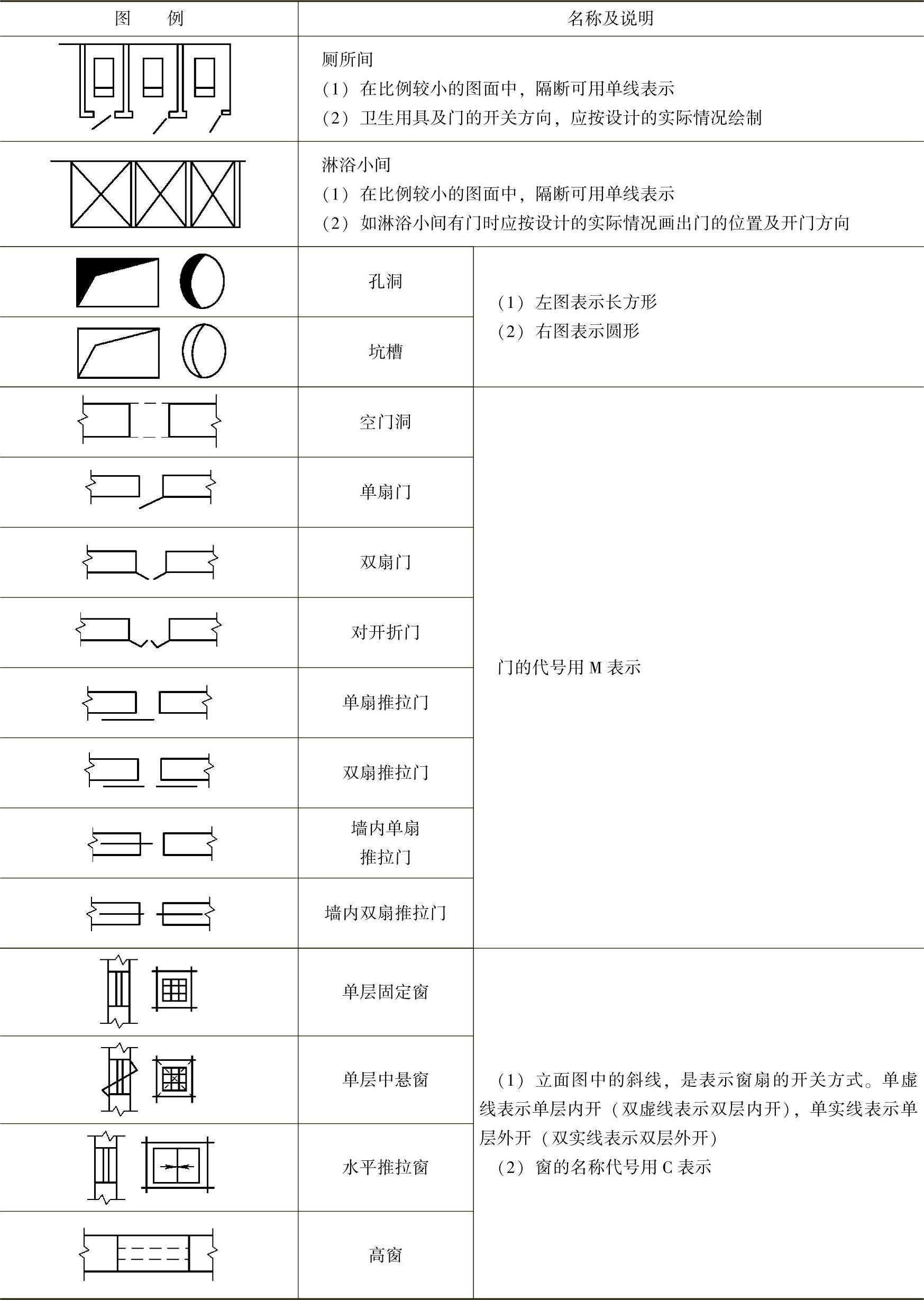

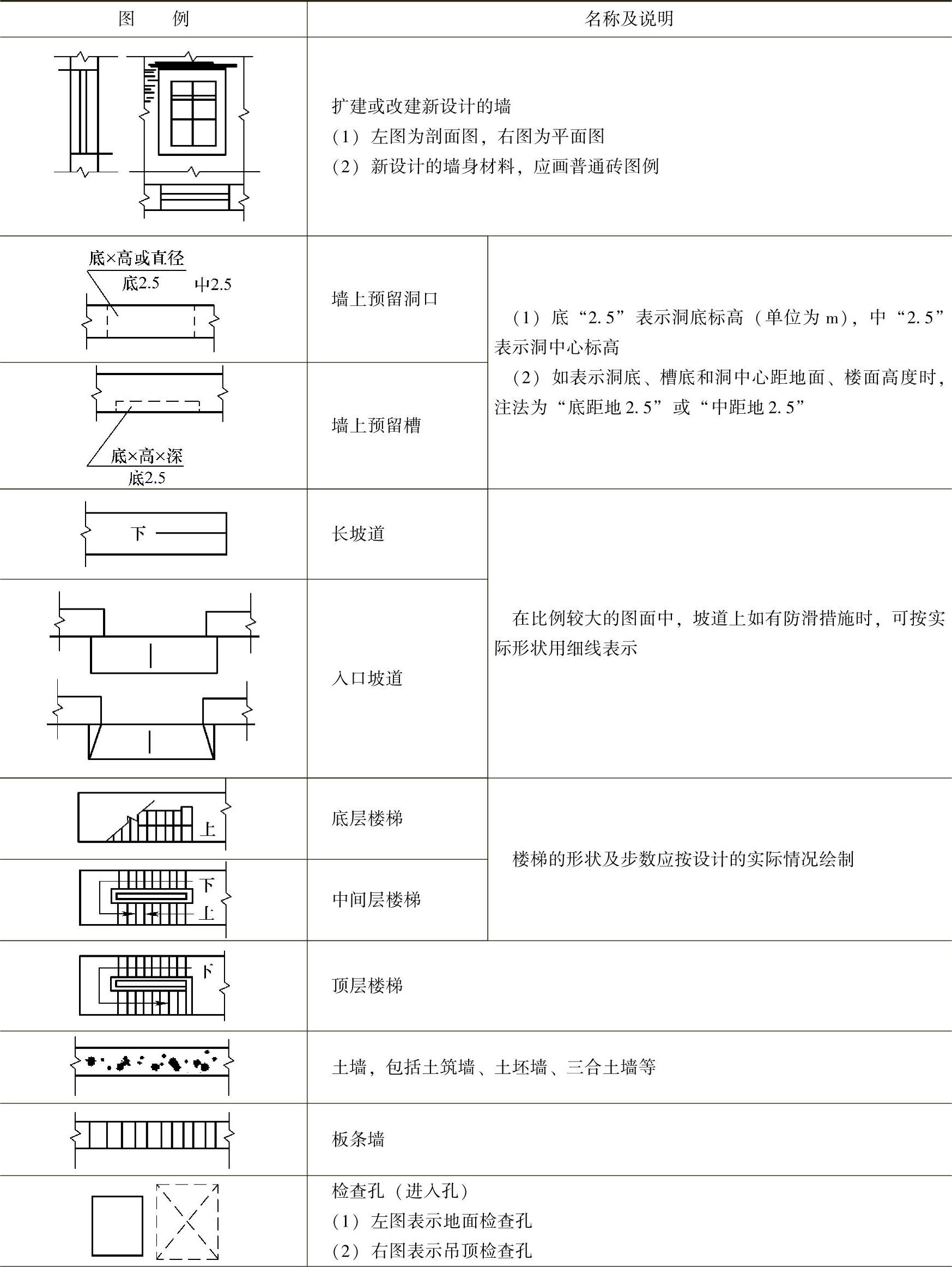

表3-6 建筑构造与配件图例

（续）

3.建筑常用文字符号

建筑常用文字符号见表3-7，文字符号采用汉语拼音。

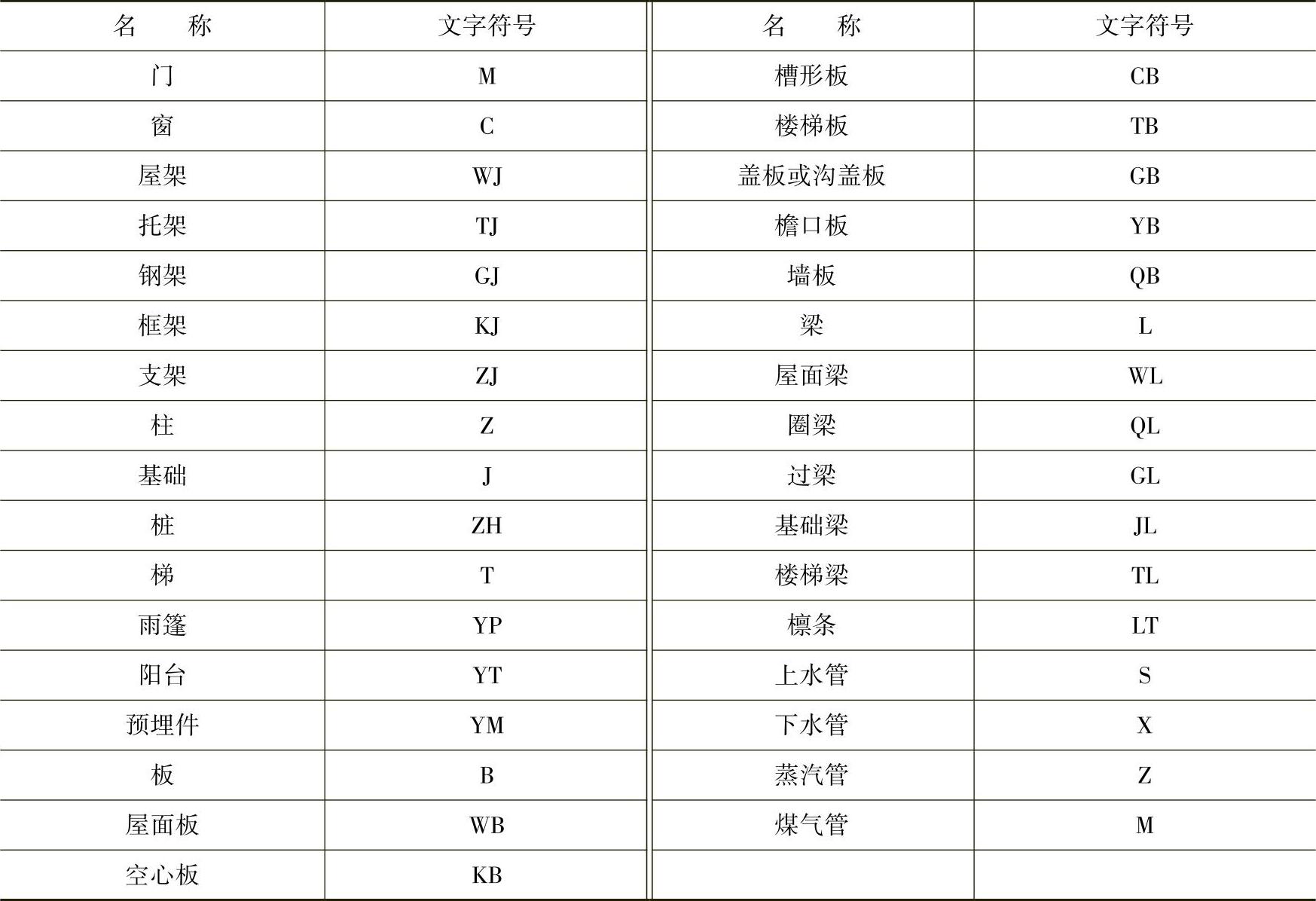

表3-7 建筑常用文字符号

4.家具和摆设物的图形符号

家具、摆设物的图形符号见表3-8。(www.daowen.com)

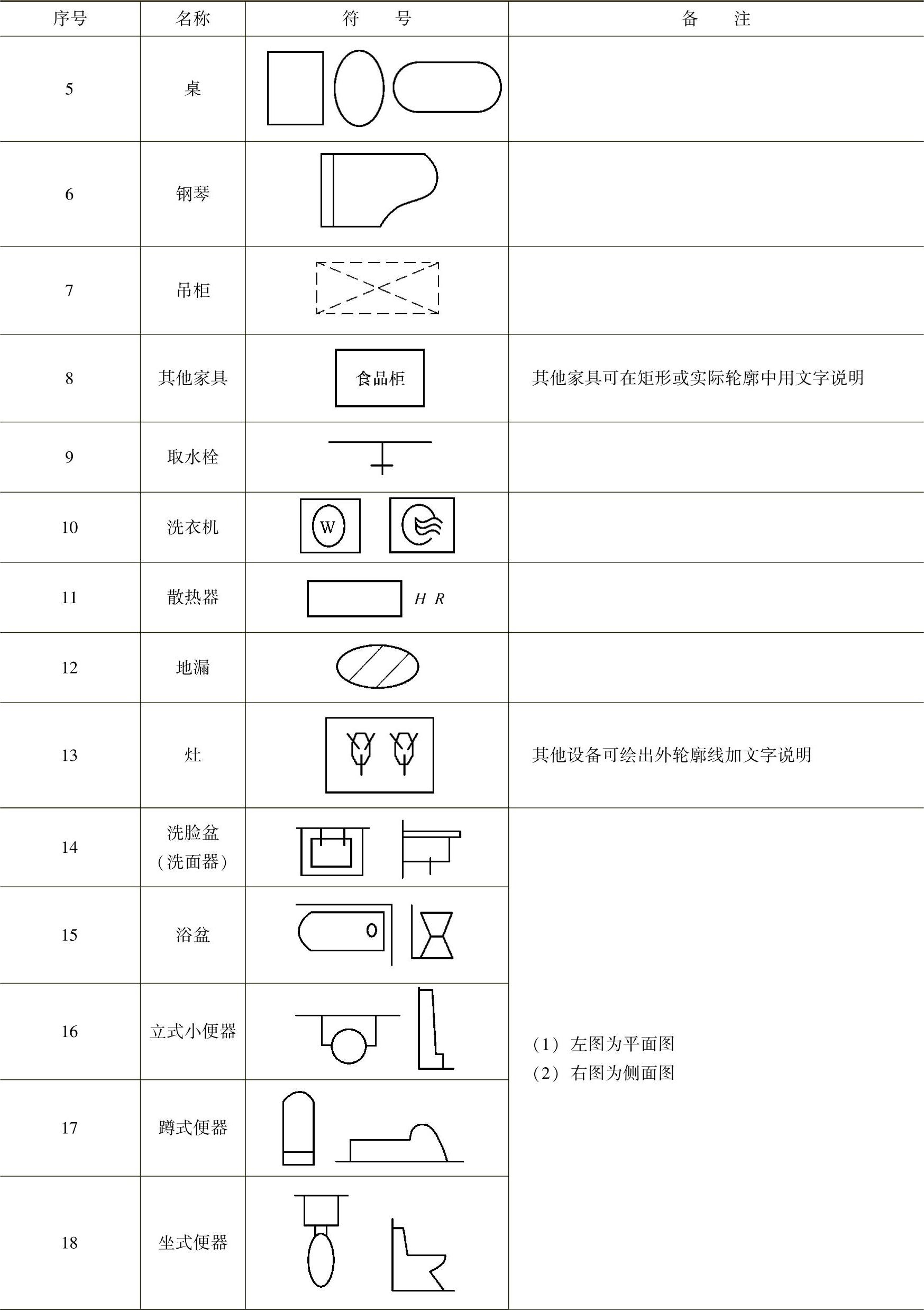

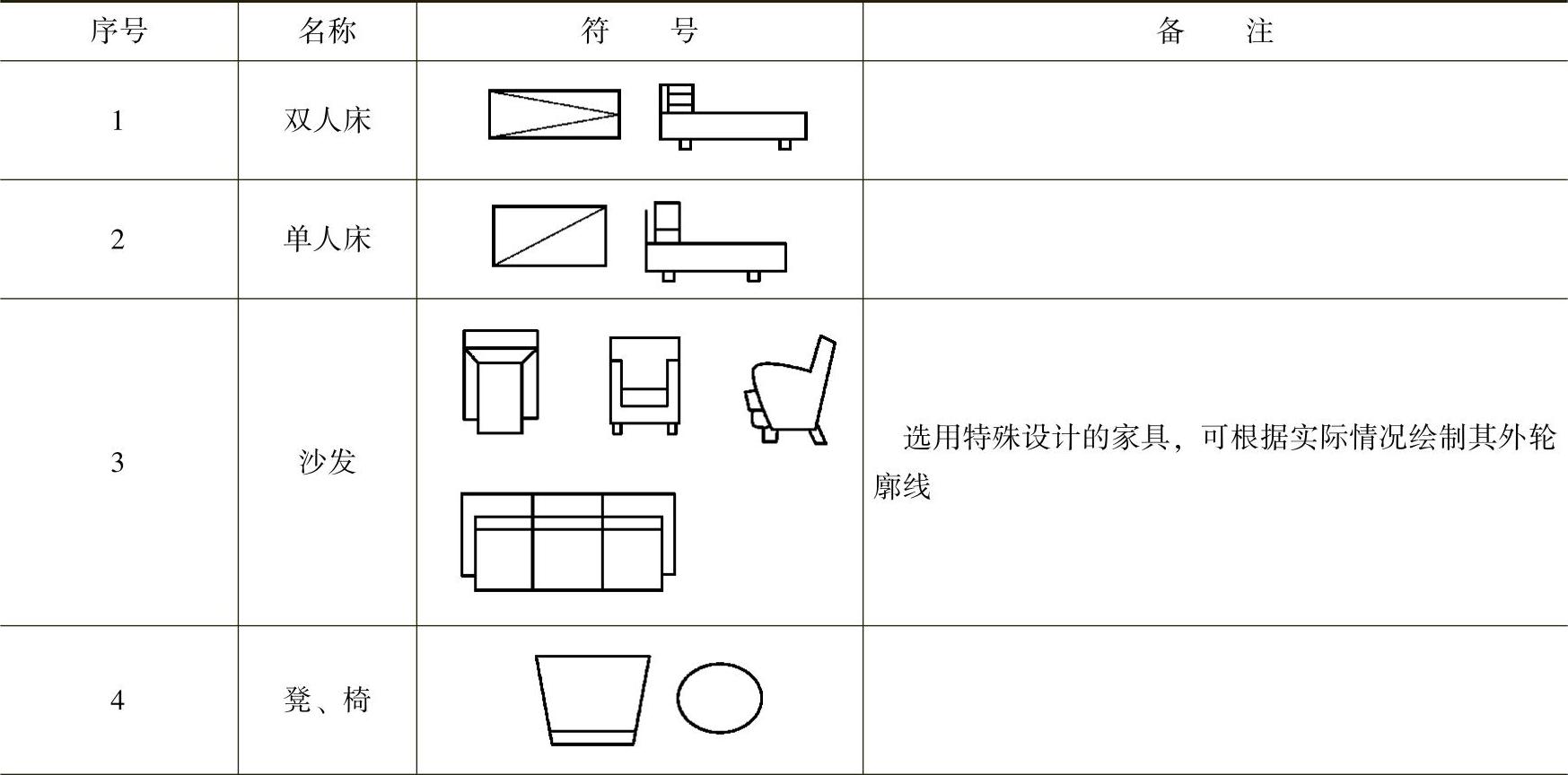

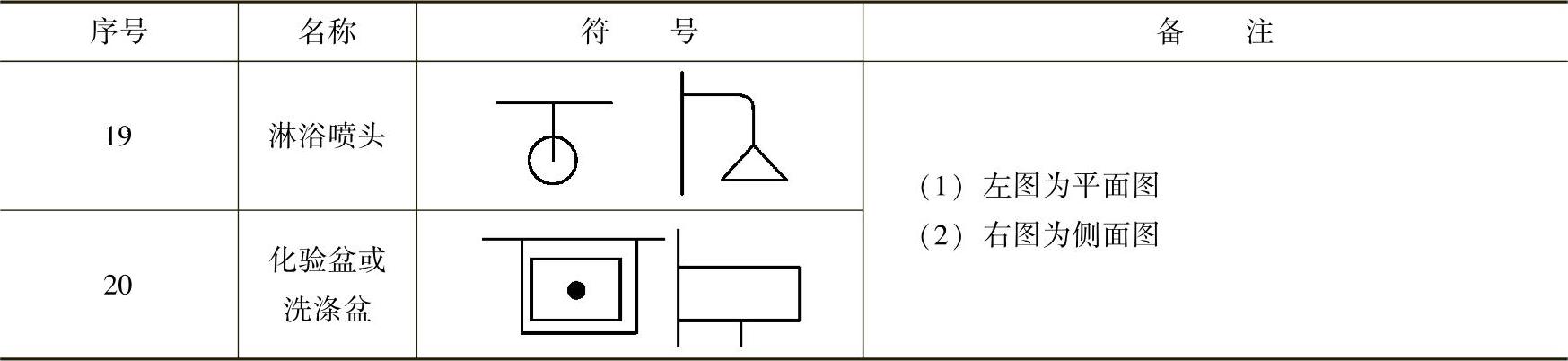

表3-8 家具、摆设物的图形符号

（续）

（续）

5.标准层平面图（局部）

假想用一水平的剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分所做出的水平剖面图，即为建筑平面图，简称平面图。它反映出房屋的平面形状、大小和房间的布置，墙（或柱）的位置、厚度和材料，门窗的类型和位置等情况。这是施工图中最基本的图样之一，如图3-18所示。

一般，有几层房屋，就应画出几个平面图，并在图的下方注明相应的图名，如底层平面图、二层平面图，此外还有屋面平面图，它是房屋顶面的水平投影，一般可适当缩小比例绘制（对于较简单的房屋可不画出）。习惯上，如果上下各层的房间数量、大小和布置都一样时，则相同的楼层可用一个平面图表示，称为标准层平面图，如图3-18所示为某住宅楼的标准底层平面图，其包括以下几项内容：

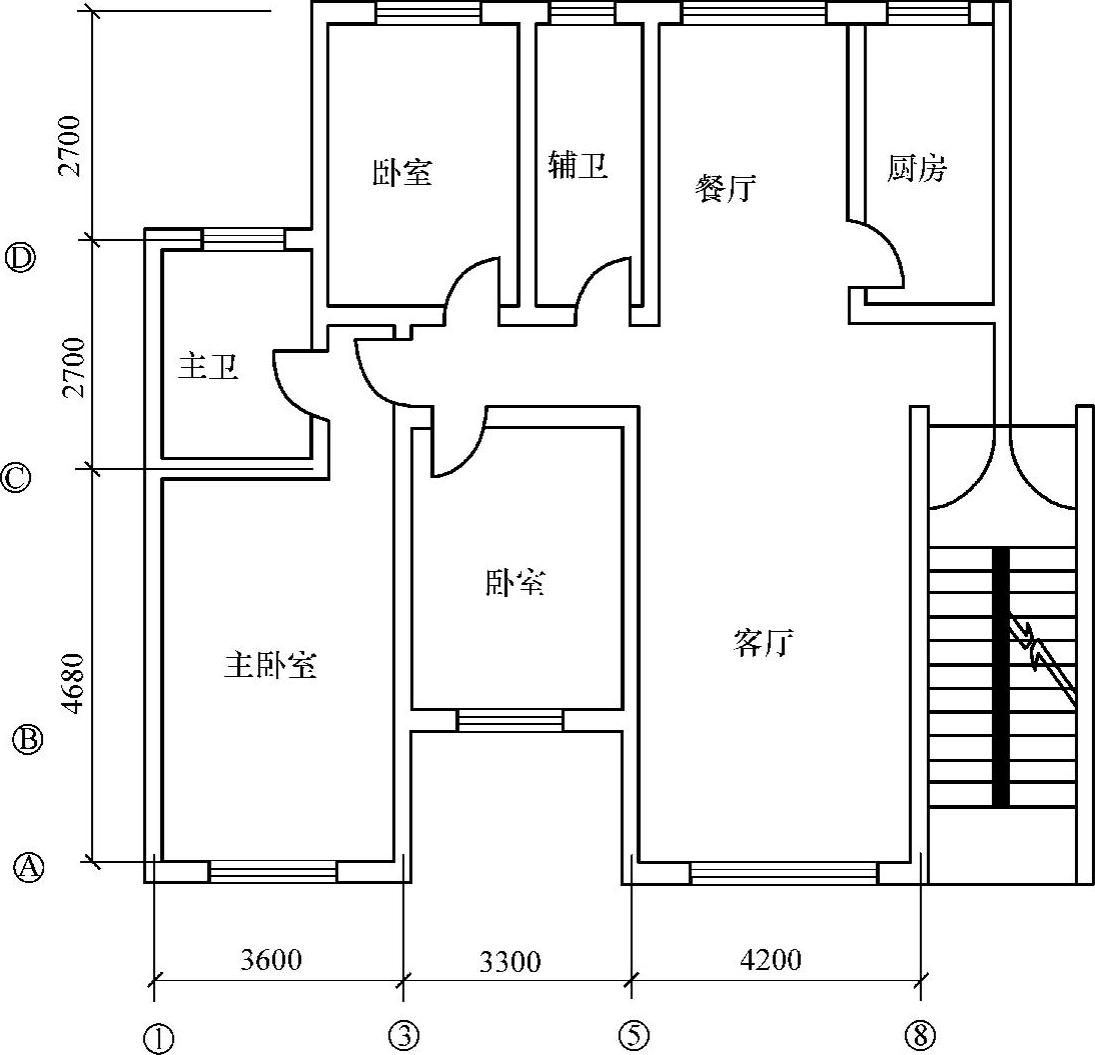

图3-18 某住宅（3室2厅2卫）平面图

（1）各部分的平面形状、占地面积（长×宽）。

（2）定位轴线，纵向用A、B、C……表示，横向用①、②、③……表示。

（3）各部分的面积和布置。

（4）门窗的位置及门的开向。

（5）设备及管道的位置。
