根据本室的用电量，将室内配电设计分为6个支路，即照明支路、插座支路、厨房支路、卫生间支路、空调器支路、柜式空调器支路。

1.照明支路

照明支路就是给室内所有的照明灯具提供电能的支路。照明支路主要包括两室一厅内所有的照明灯具，如主卧室的吊灯、壁灯，次卧室的荧光灯，台灯，卫生间和厨房的节能灯，客厅的吊扇灯、落地灯、壁灯等，如图3-12所示为需要进行室内配电设计的照明部分平面图，这些照明灯具的使用功率如表3-1所列。

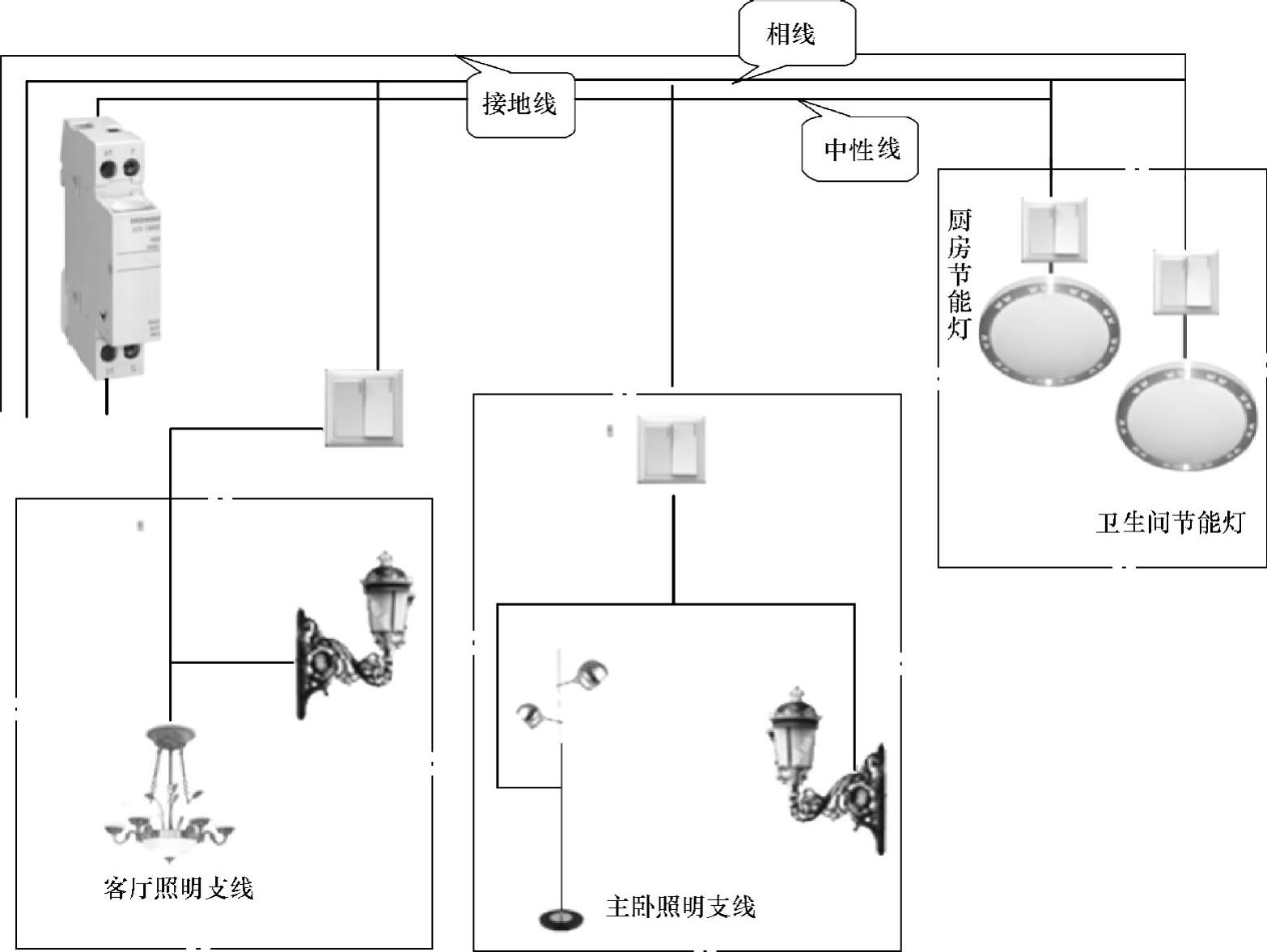

图3-12 照明支路

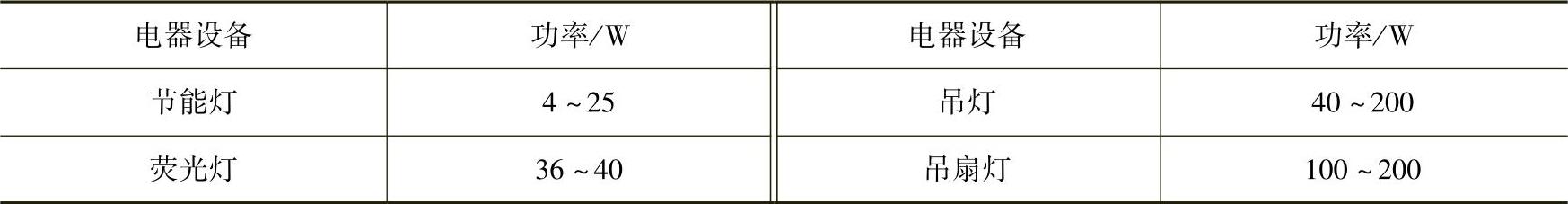

表3-1 照明灯具功率使用范围

将照明支路所有的照明灯具的功率相加即可得到照明支路全部照明灯具在使用状态下的实际功率值，即为300～800W之间。由于照明支路所有的灯具全部同时使用，按照电功率计算公式P=UI，可以得到照明支路中的灯具使用额定电流为4A左右，因此照明支路选择≥4A的断路器即可，由于照明支路安装完成以后，住户并不经常接触，只需要通过开关进行控制即可，因此在这里选择了10A的单进单出断路器。

2.插座支路

插座支路是给室内所有的墙面上的插座提供电能的支路。插座支路包括两室一厅内经常使用的小功率插座，主要用来连接日常生活中使用频率比较高的家用电器，如电视机、组合音响、电脑、电风扇、吸尘器以及各种数码产品的充电器等，如图3-13所示，这些小功率家用电器的功率使用范围如表3-2所列。

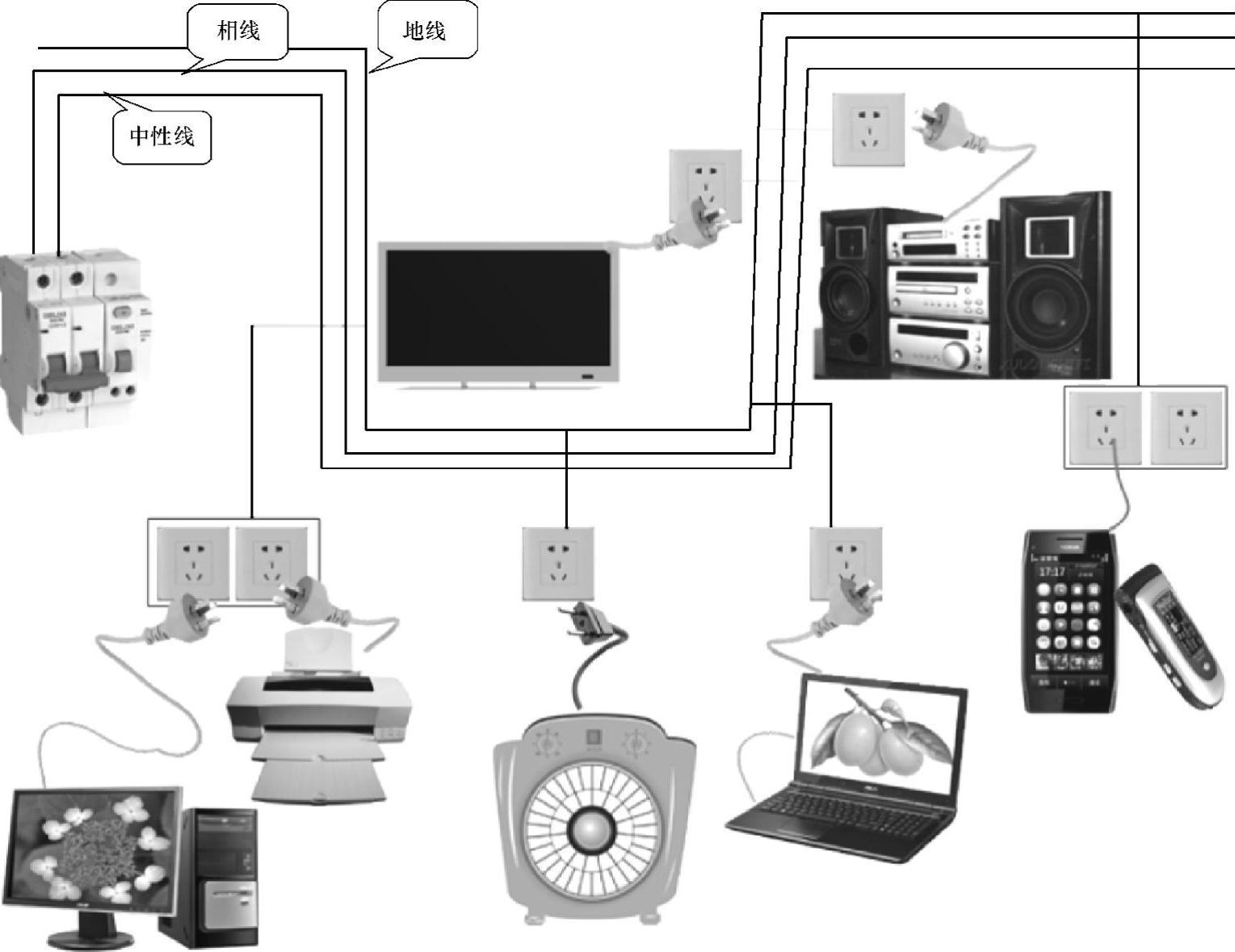

图3-13 插座支路

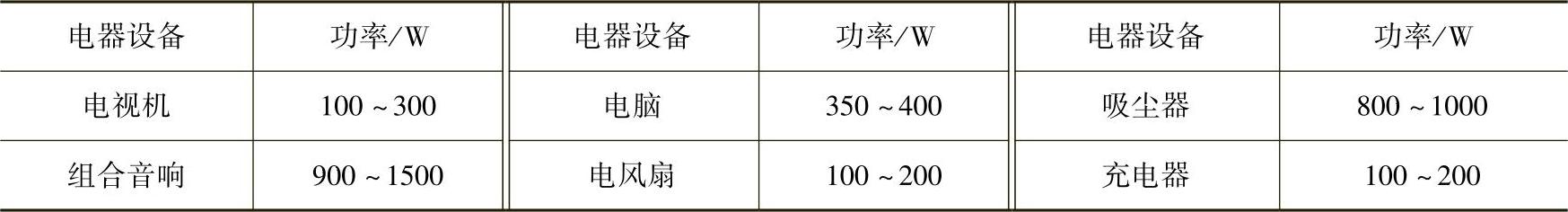

表3-2 小功率家用电器功率使用范围

将插座支路所有的小功率家用电器的功率相加即可得到插座支路全部电器设备在使用状态下的实际功率值，可估算为2000～3500W之间，由于插座支路所有的小功率家用电器的使用比较频繁，而且同时使用的可能性很大，因此按照电功率计算公式P=UI，可以得到插座支路中的所有小功率家用电器使用额定电流为16A左右，因此插座支路选择≥16A的断路器即可，出于频繁使用和人身安全考虑，在这里选择了16A的双进双出带漏电保护器的断路器。

3.厨房支路

厨房支路是专门给厨房中的电器设备进行供电的支路。随着人们生活方式的变化，越来越多的家用电器进入厨房，如电冰箱、抽油烟机、微波炉、电饭煲、电磁炉，等等，如图3-14所示，这些家用电器有小功率家用电器也有大功率电器，其功率使用范围如表3-3所列。

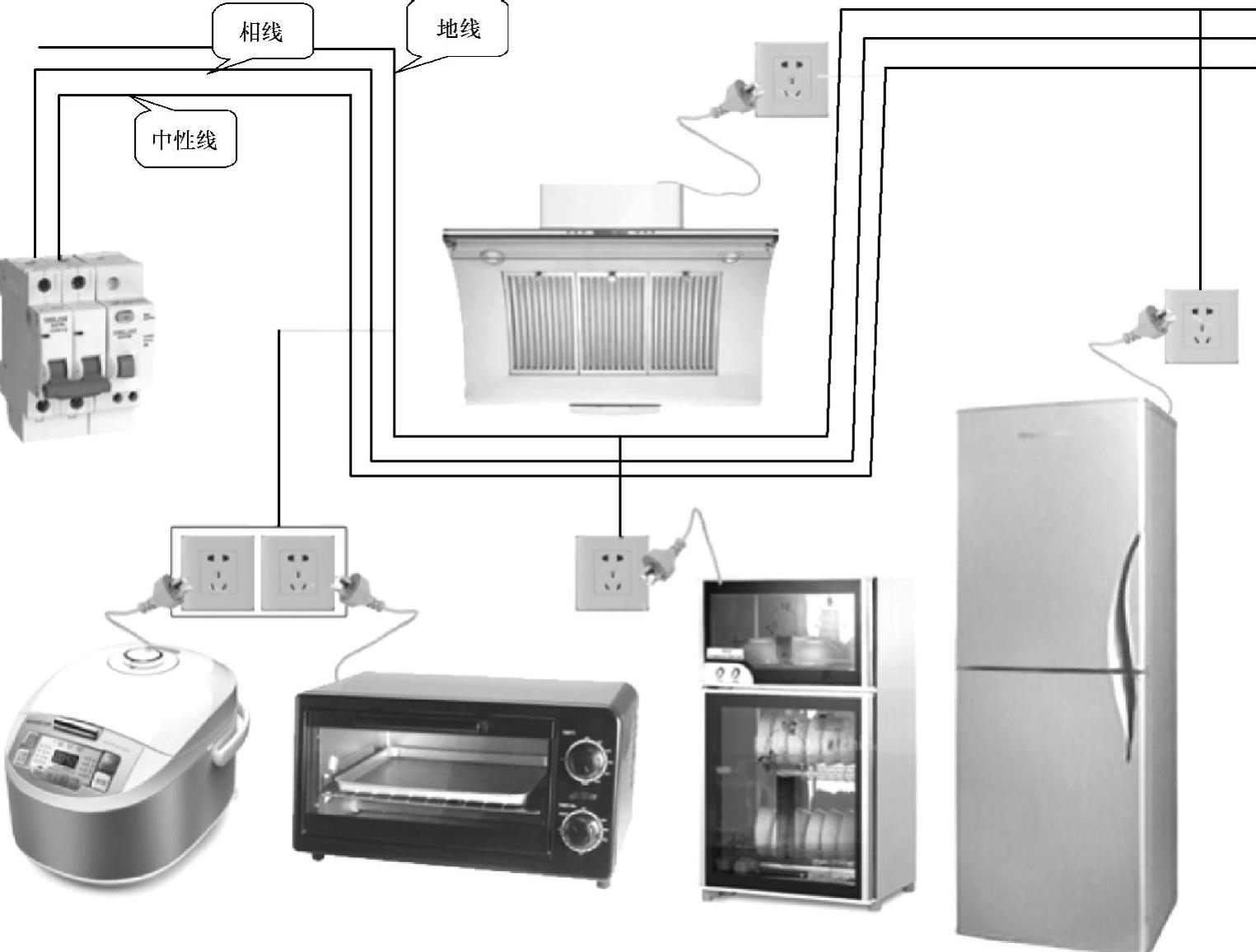

图3-14 厨房支路(www.daowen.com)

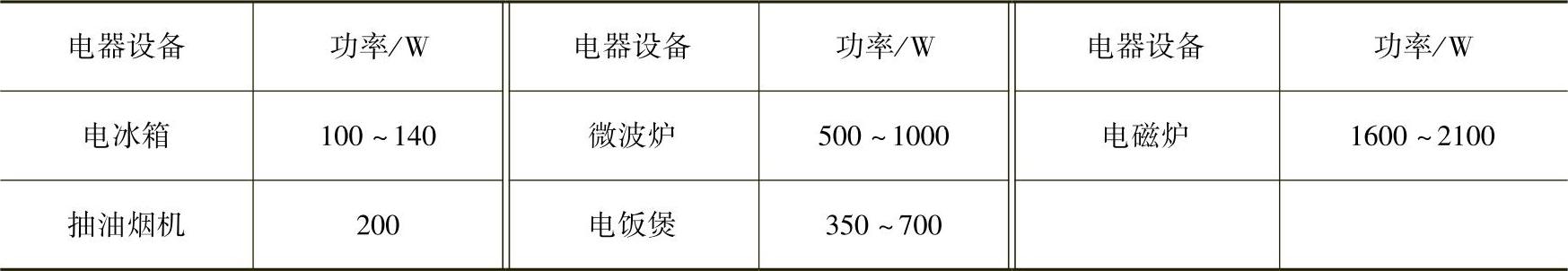

表3-3 厨房电器设备功率使用范围

将厨房中所有的家用电器设备的功率相加即可得到全部电器在使用状态下的实际功率值，为3000～4000W之间。由于厨房中的家用电器有很大的可能性在同一时间内使用，因此按照电功率计算公式P=UI，可以得到厨房支路中的所有家用电器使用额定电流为18A左右，因此厨房支路选择≥18A的断路器即可，出于频繁使用和人身安全考虑，在这里选择了20A的双进双出带漏电保护器的断路器。

4.卫生间支路

卫生间支路是专门给卫生间中的电器设备进行供电的支路，是人们生活中常使用的地方之一，并且随着生活便捷性的提高，卫生间内也进入了许多家用电器，如洗衣机、热水器、浴霸等，如图3-15所示，这些家用电器既有小功率的也有大功率的，其功率使用范围如表3-4所列。

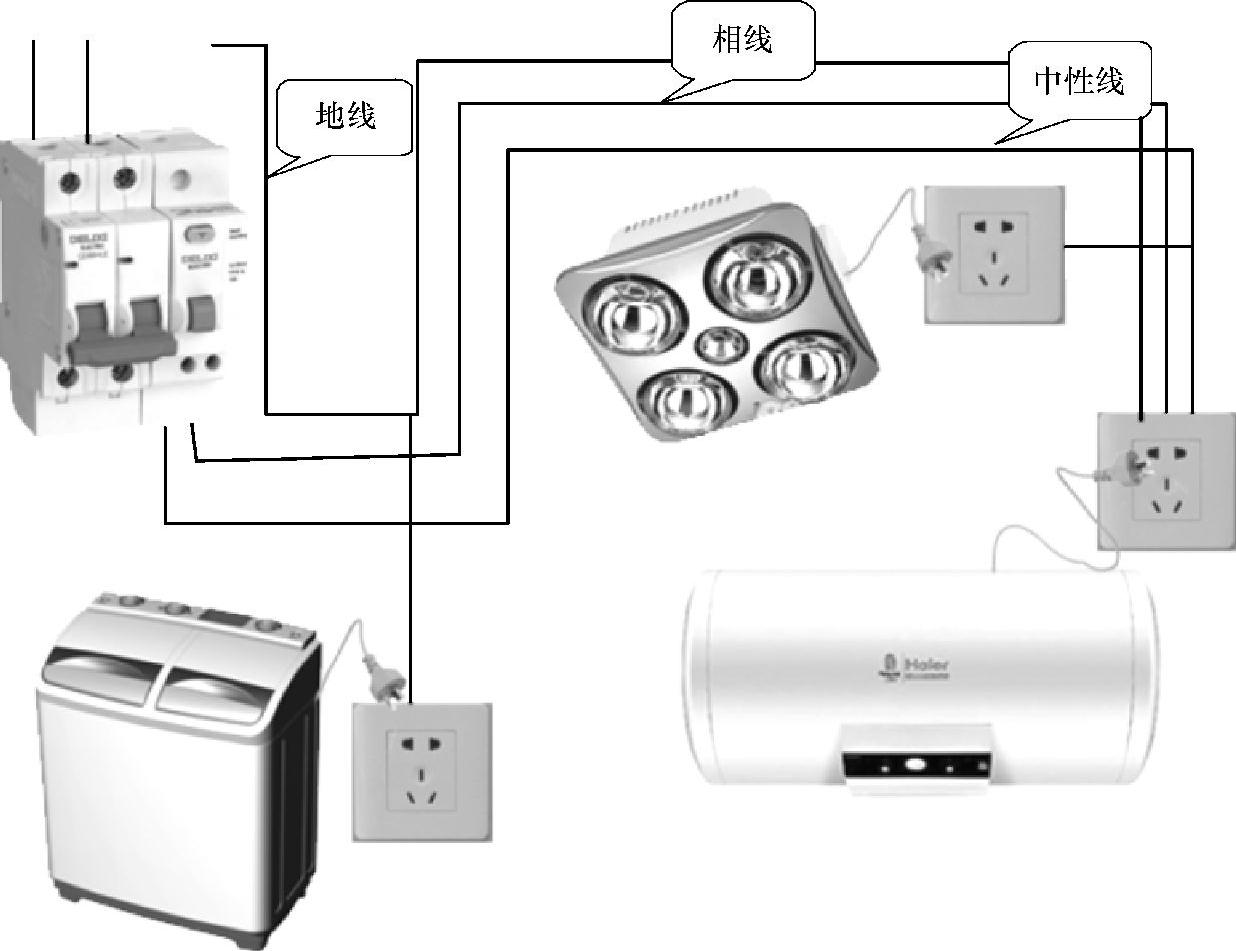

图3-15 卫生间支路

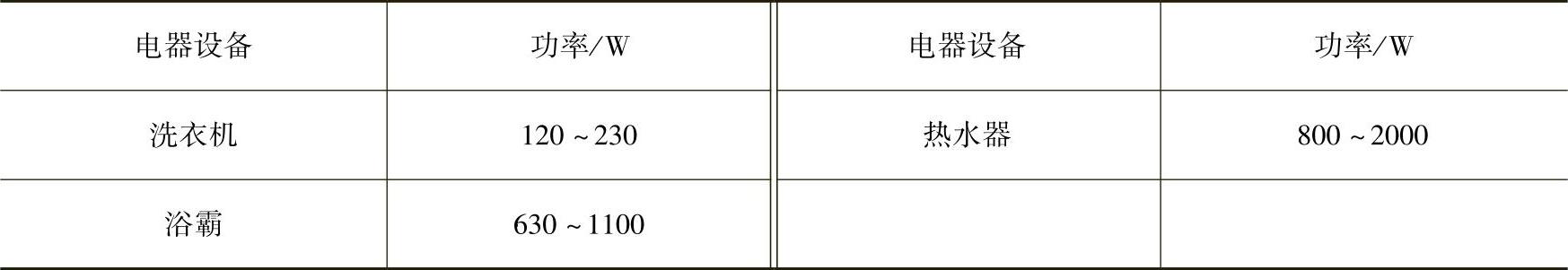

表3-4 卫生间电器设备功率使用范围

将卫生间中所有的家用电器设备的功率相加即可得到全部电器在使用状态下的实际功率值，为1500～3500W之间。由于卫生间的家用电器基本上是同时使用（如浴霸和热水器），因此按照电功率计算公式P=UI，可以得到卫生间支路中的所有家用电器使用额定电流为16A左右，因此卫生间支路选择≥16A的断路器即可，出于频繁使用、人身安全，以及潮湿环境的考虑，在这里选择了16A的双进双出带漏电保护器的断路器。

5.空调器支路

空调器支路是专门给空调器进行供电的支路，由于空调器工作使用的电流量比较大，因此为其专门设计了独立的支路，一旦出现线路问题，不会影响其他支路的供电。由于需要进行装修的两室一厅中的客厅将要安装一台柜式空调器，而主、次卧室中将要各安装一台分体式空调器。由于客厅中的空调器使用频率比另外两台空调器高，因此设计成了客厅与主、次卧室中的空调器各为一条支路，如图3-16所示为主、次卧室中空调器的供电支路，图3-17所示为客厅中柜式空调器的供电支路。

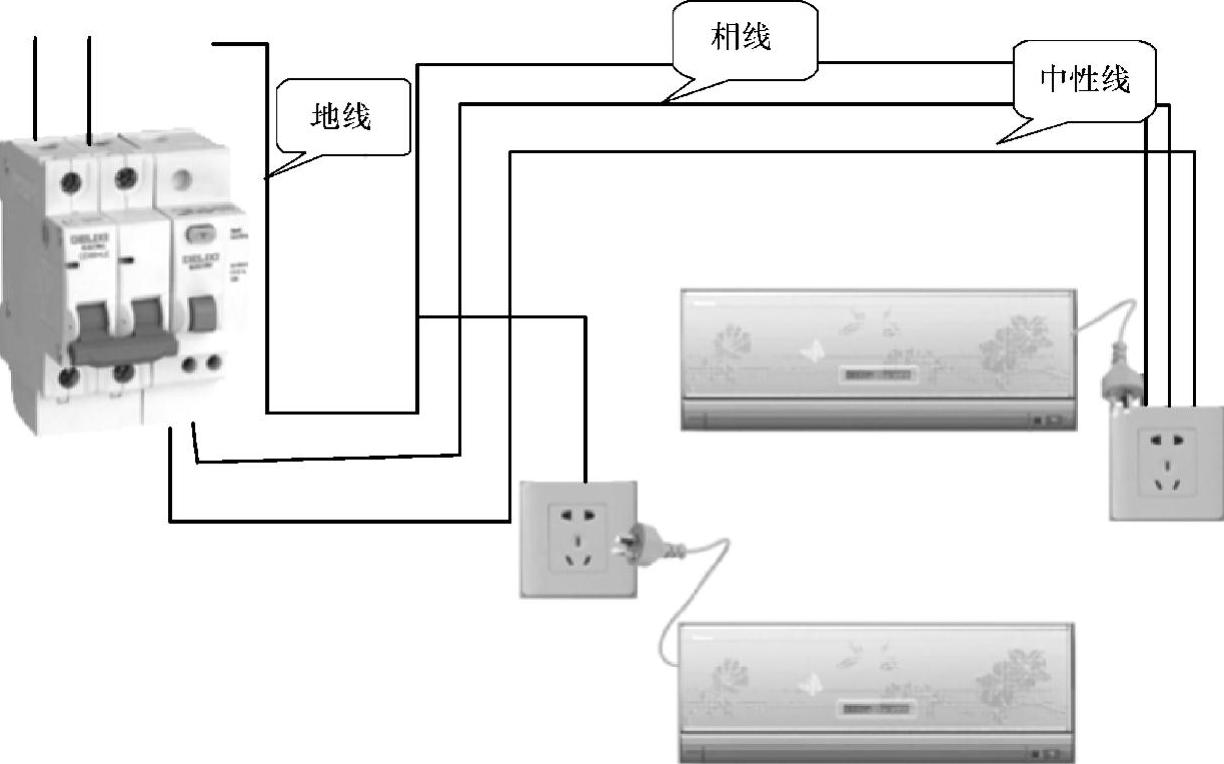

图3-16 主、次卧室中空调器的供电支路

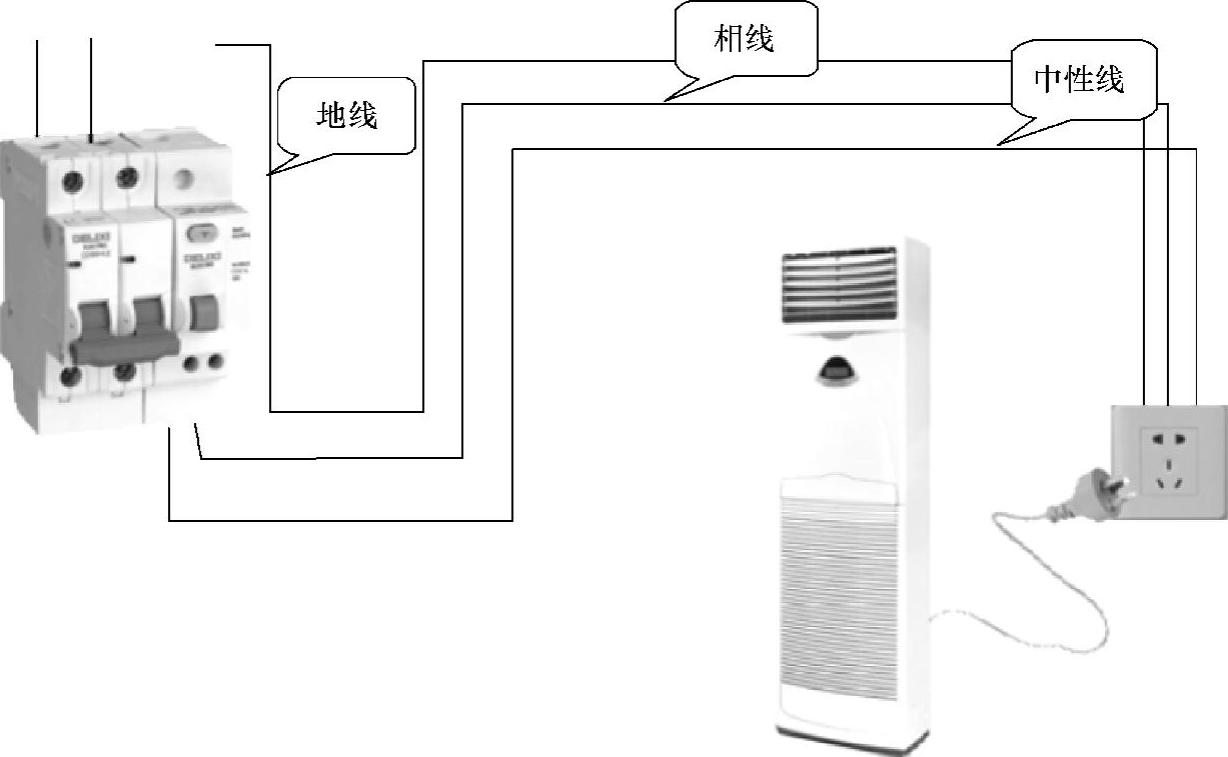

图3-17 客厅中柜式空调器的供电支路

空调器属于大功率家用电器，其中分体式空调器的功率使用范围为800～1000W之间，柜式空调器的功率使用范围为1000～3500W。因此，按照电功率计算公式P=UI，可以得到主、次卧室空调器支路使用的额定电流为10A左右，而柜式空调器支路使用的额定电流为16A左右，所以，空调器支路选择≥16A的断路器即可，由于空调器在起动时的用电量要比额定电流大，在这里一律选择了16A的单进单出断路器。空调器支路不使用漏电保护器的原因在于少许的漏电就会使漏电保护器工作，使空调器支路出现频繁的跳闸，以至于空调器根本没有办法使用。
