室内供电电路根据所使用的电器设备的不同，可以分为小功率供电电路和大功率供电电路两大类。通常情况下，将功率在1000W以上的电器所使用的电路称之为大功率供电电路，1000W以下的电器所使用的电路称之为小功率供电电路。也就是说可以将照明支路、普通插座支路归为小功率供电电路，而将厨房支路、卫生间支路、空调器支路归为大功率供电电路。

1.小功率供电电路

小功率供电电路主要有照明支路和普通插座支路，也就是专门给照明灯具供电的电路以及用于连接1000W以下电器设备的普通插座的电路，如图3-10所示。

（1）小功率家用电器使用注意事项

1）使用前阅读说明书。

小功率家用电器的安装、使用前要根据说明书中的要求选择合适的线路，如是否需要三孔插座的接地保护以及其他特殊的要求，等等。如照明支路的灯具不需要接地保护，但是卫生间、厨房等潮湿地方的灯具则需要接地保护；连接小功率家用电器不需要接地保护的通常为两相插头，而需要接地保护的三相插头不可以擅自改装成两相插头。严格按照说明书中的要求进行操作，以免出现触电事故。

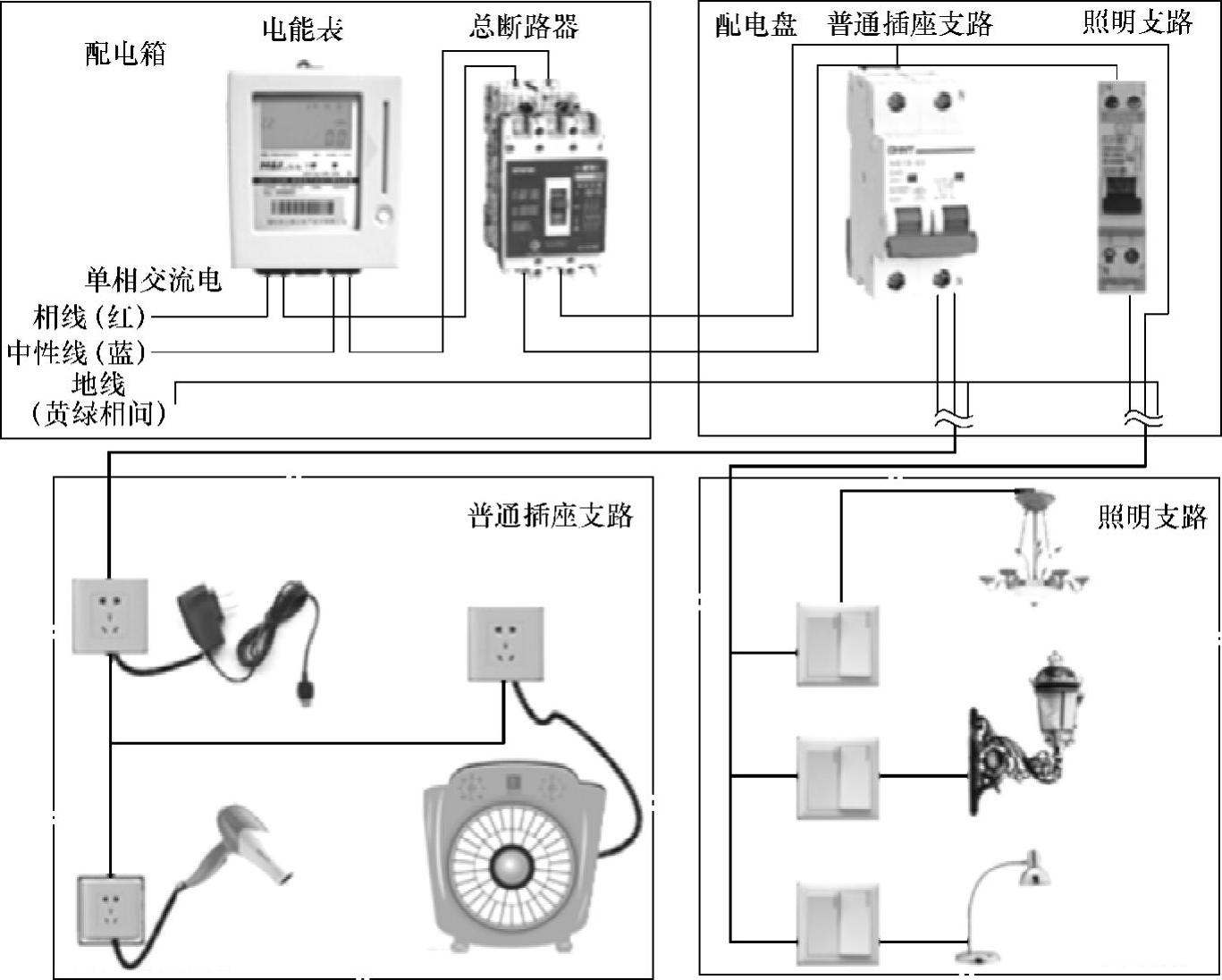

图3-10 小功率供电电路

2）安全插座的使用。

小功率家用电器有的是两相插头有的则是三相插头，三相插头的小功率家用电器，说明该电气设备需要接地保护，因此需要使用带有良好接地保护的三孔插座，并且选择质量良好的插座，避免触电事故的发生。

3）工作电压的稳定。

当家用电压过高或过低，出现电压不稳或者频繁停电的时候，尽量不要使用小功率家用电器，以免出现家用电器损坏等现象。

4）使用环境的要求。

小功率家用电器属于经常使用的电器设备，不但使用频率大，而且需要经常移动，因此在使用过程中，一定要注意使用环境的变化是否符合电器设备的要求。如不宜在空间狭小的地方使用电风扇、不应在潮湿环境下使用吸尘器，等等。

（2）小功率供电电路配电时应注意的事项

1）电能表负载不要超标。

用电量任何时刻都不得超过电能表上规定的最大用电量。小功率家用电器的用电量不会太高，通常不会对电能表的负载有太大的要求。

2）小功率家用电器支路。

小功率家用电器虽然不用太严格的考虑用电量的问题，但是为了更方便用电及维护，可以将照明和普通插座分成不同的支路进行供电（从配电盘处，而不是从墙上电源插座处）。

3）电源配线适当。

小功率家用电器的用电量不大，因此选配的电线只要不小于用电设备最大用电功率的电流量即可。

4）支路断路器不要过大。

支路断路器的额定电流量不得大于主干路总断路器的额定电流量，出于便于用电管理及维护的角度，每个小功率供电电路形成的支路需要配有单独的断路器及漏电保护器。

5）支路安全保护。

小功率供电电路并不是都需要配有独立的漏电保护装置，即漏电保护器。住户经常插拔的普通插座支路，为了确保人身安全需要使用漏电保护器，而照明支路只使用断路器即可。

2.大功率供电电路

大功率供电电路主要有厨房支路、卫生间支路、空调器专用支路等，这主要是因为现代家用电器耗电量比较大的电器主要集中在厨房、卫生间等地方，如用于烹饪的微波炉、电磁灶、电饭煲，用于洗漱的电热水器、浴霸，以及用于降温的空调器，等等。这些家用电器的耗电量基本都在1000W以上，最好使用专门的供电电路，以确保家用电器设备和人身的安全，如图3-11所示。

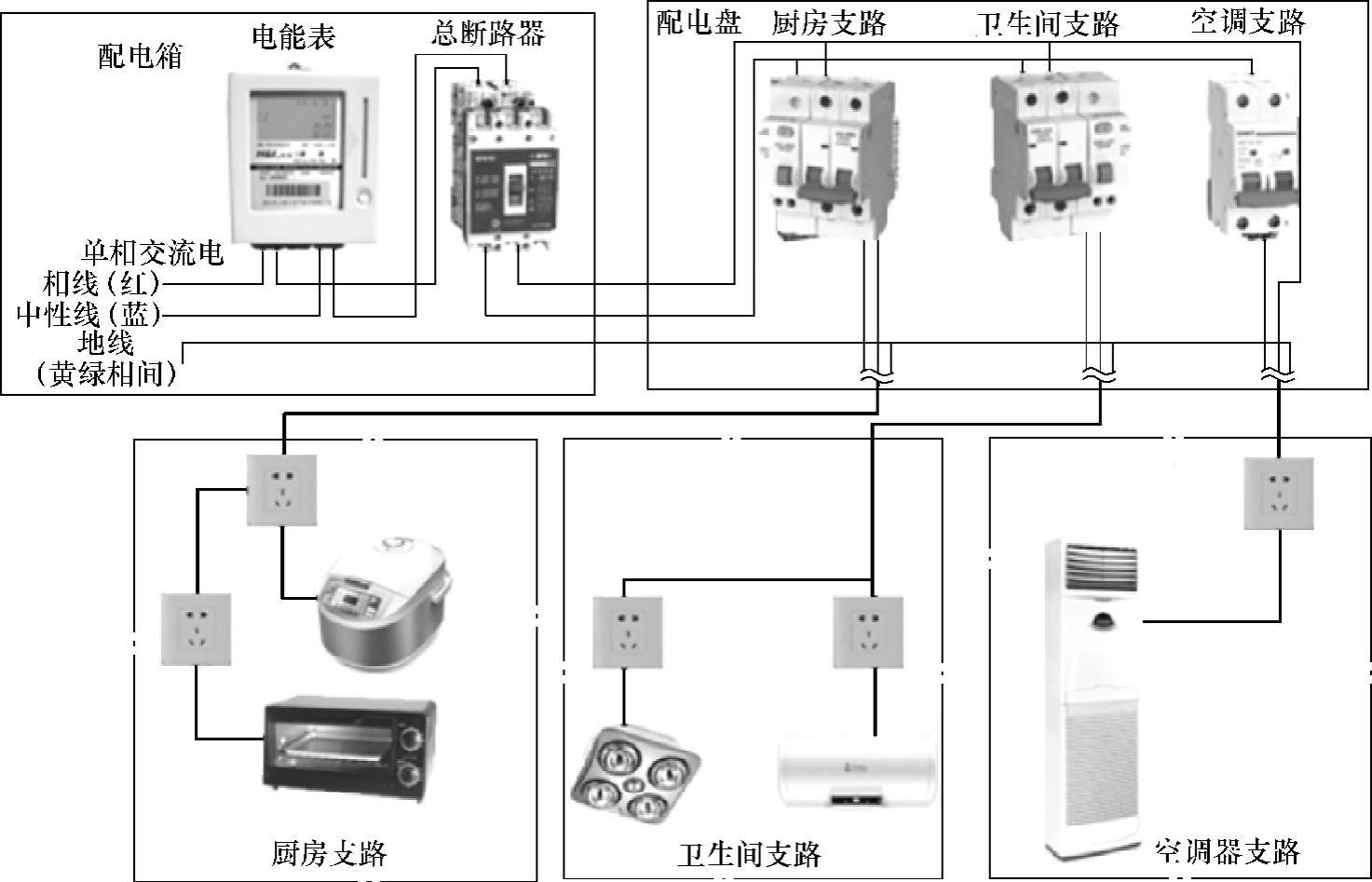

图3-11 大功率供电电路

（1）大功率家用电器使用注意事项

1）使用前阅读说明书。(www.daowen.com)

大功率家用电器的安装、使用不当或者家用电器本身的原因会造成触电及人身伤害事故的发生，因此，为了保障人身安全和家用电器设备安全，使用者在使用大功率家用电器的时候，最好严格按照使用说明书中的要求进行操作。

2）安全插座的使用。

连接大功率家用电器时必须使用带有良好接地保护的三孔插座，并且选择质量良好的插座，避免触电事故的发生。

3）工作电压的稳定。

当家用电压过高或过低，出现电压不稳或者频繁停电的时候，尽量不要使用大功率家用电器。

4）使用环境的要求。

大功率家用电器使用时不要放置在阳光直射的地方或是不利于散热的阴暗角落，应将其放置在空气流通的环境中。

使用时不要在家用电器上加覆盖物，要经常清除家用电器内外的积尘，以免影响散热。

（2）大功率家用电器对使用环境的要求

1）注意高温。

高温环境会加速家用电器绝缘材料的老化。绝缘材料损坏会引起漏电、短路，并发生触电事故，引发火灾。

2）注意腐蚀。

电冰箱、抽油烟机、微波炉、电磁灶等厨房使用的家用电器，需要定期进行清洁，以免受到煤气、油烟的侵蚀，严重的将腐蚀家用电器的绝缘表面。

3）注意防潮。

洗衣机、电热水器、浴霸等卫生间使用的家用电器，最好放置在卫生间的干燥处，并且使用后一定要清洁干净，以免潮气侵蚀家用电器的绝缘表面，严重时出现漏电现象。

除了卫生间使用的大功率家用电器以外，其他环境下使用的大功率家用电器的附近不要摆放花盆、鱼缸，更不要用湿布擦拭尚未断电的家用电器，也不要用水洗，最好使用干布进行清洁，或者用湿布清洁后通风晾干再使用。

4）注意安全。

大功率家用电器要摆放在安全、平稳的地方，不要放置在容易受到振动或撞击的地方，最好也不要经常进行移动。

（3）大功率供电电路配电时应注意的事项

1）电能表负载不要超标。

用电量任何时刻都不得超过电能表上规定的最大用电量。现在民用电能表多为“15（40）”型，也就是允许电流量为“15～40A”（括弧内表示最大允许值），因此只要不超过8800W的总用电量就不会有问题。

2）大功率家用电器支路

大功率家用电器，如卫生间（电热水器、浴霸等）、厨房（电炊具、电冰箱等）、客厅（空调器、平板电视机等）、卧室（空调器、电暖器等）不同地方的家用电器设备最好构成不同的支路进行供电（从配电盘处，而不是从墙上电源插座处），以免用电量过大，选配的电线出现过热现象，严重时还会引起电线短路，引发火灾。

3）电源配线不能过细

电源配线时，选择的电线要比该支路所有家用电器的最大用电功率的电流量再大50%以上，如1000W的家用电器，其最大电流量为4.6A，选配的电线载流量应为7A以上，至少当全部的家用电器工作时，用手接触电线无温度感觉为佳。

4）支路断路器不要过大

支路断路器的额定电流量不得大于主干路总断路器的额定电流量，并且每一个大功率供电电路形成的支路都应有单独的断路器及漏电保护器。

5）支路安全保护

大功率供电电路都应有独立的漏电保护装置，即漏电保护器。为了确保人身安全，厨房支路、卫生间支路都需要使用漏电保护器，但是空调器支路只使用断路器即可。
