由于日常生活中所使用的电压基本上是220V，因此被称为低压线路。低压线路中传输的电流由电力公司公用低压配电电路提供。经过小区物业的分配管理送到楼宇单元中的各家各户中，然后再由各家各户所配有的配电箱（一般是一户一表）、配电盘进行分配。一般室内配电的分配有一定的原则，不可以没有规则的进行分配。

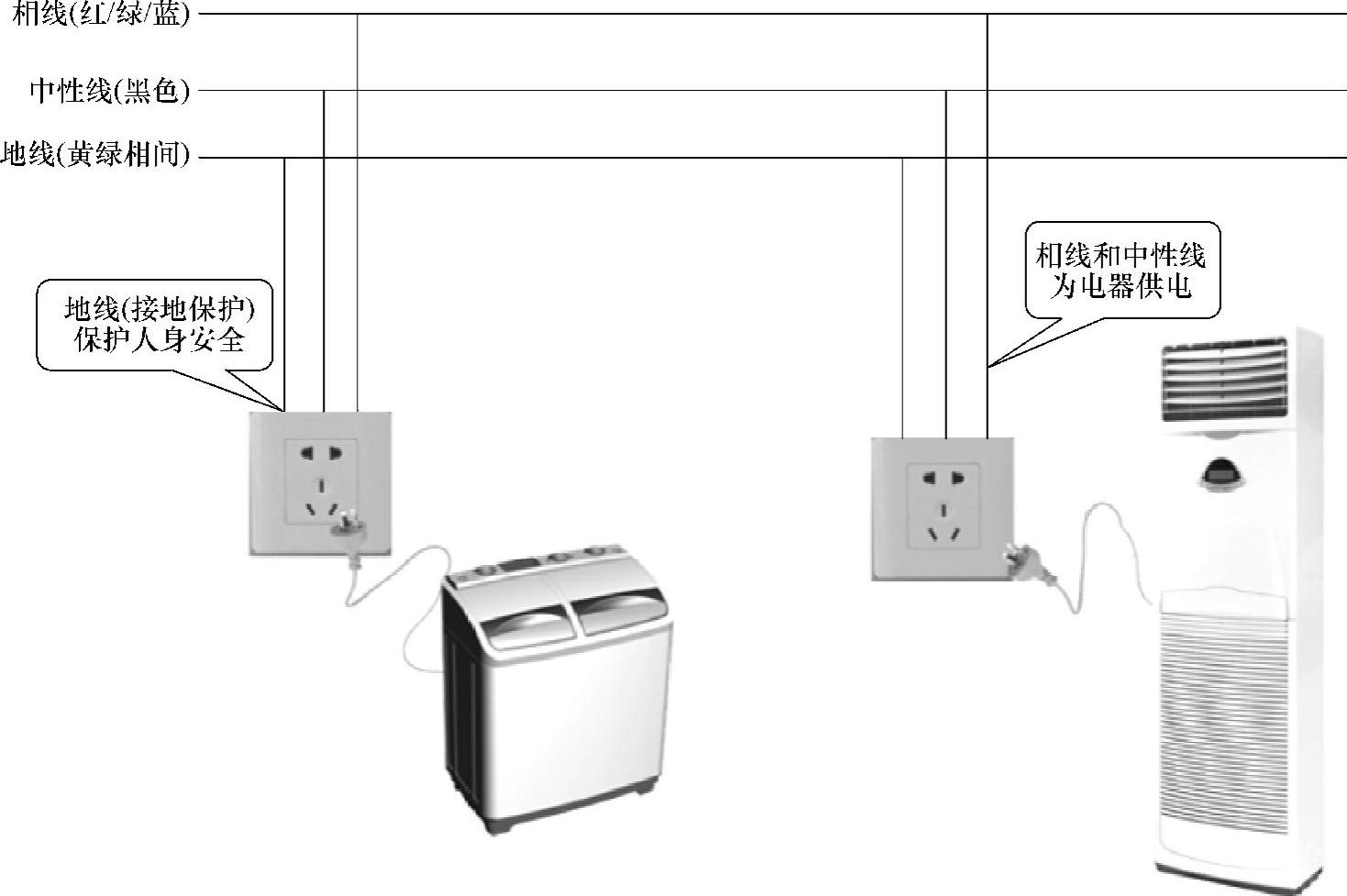

图3-3 单相交流电电路及接地保护

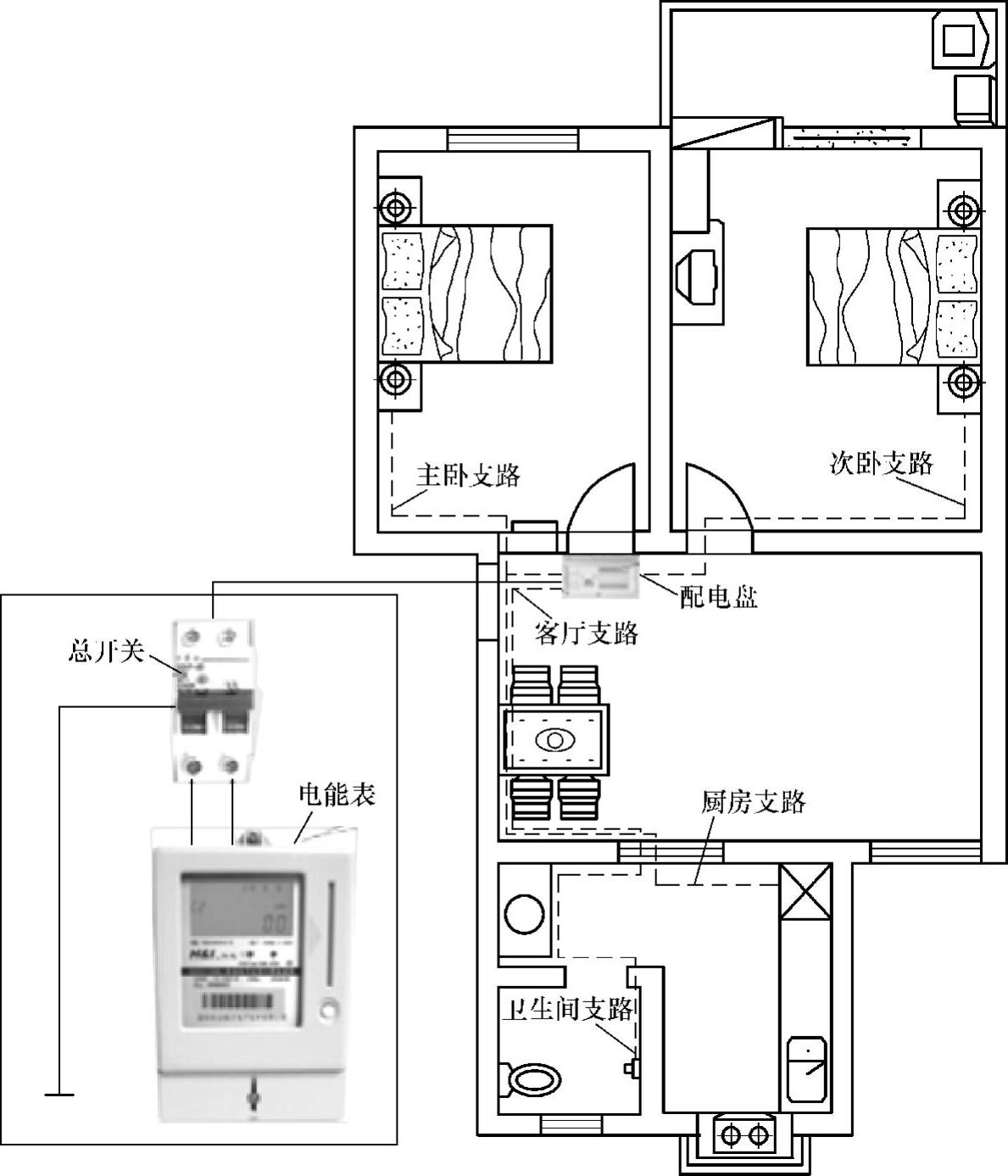

图3-4 单相交流电配电电路示意图

1.室内配电的设计原则

配电箱就是常说的一户一表，是每个住户用电都会用到的设备，设计、安装配电箱应注意以下5点：

（1）关于基本配件

配电箱一定要包括电能表、断路器这些基本配件，并且必须安装在一起，如图3-5所示。其中电能表是用来计量用电量的，配电箱中的断路器位于主干供电线路上，因此是对主干供电线路上的电力进行控制、保护的装置，也可称之为总断路器、总开关。

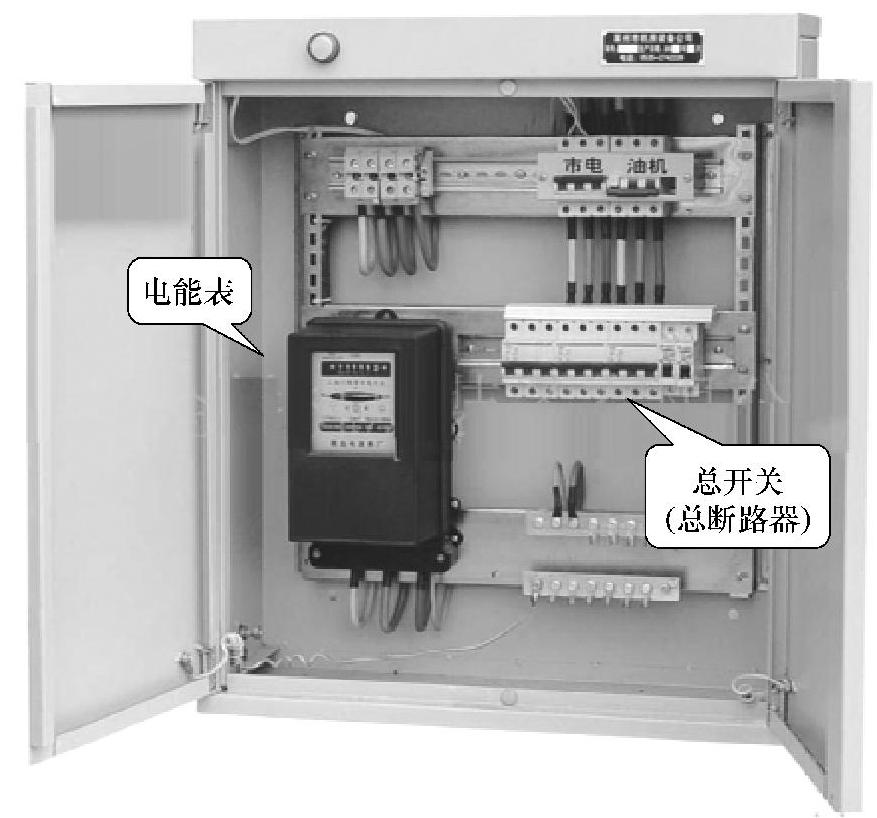

图3-5 配电箱及基本附件

（2）额定电流

配电箱中的断路器的额定电流必小于电能表的最大额定电流，如图3-6所示，电能表总的容量根据用户的需要选择，流行的电能表的额定电流有5A、10A、20A、40A等几种，如果电能表选用20A，那么主断路器必须采用20A的断路器，切记不能像下图中这样随意搭配。

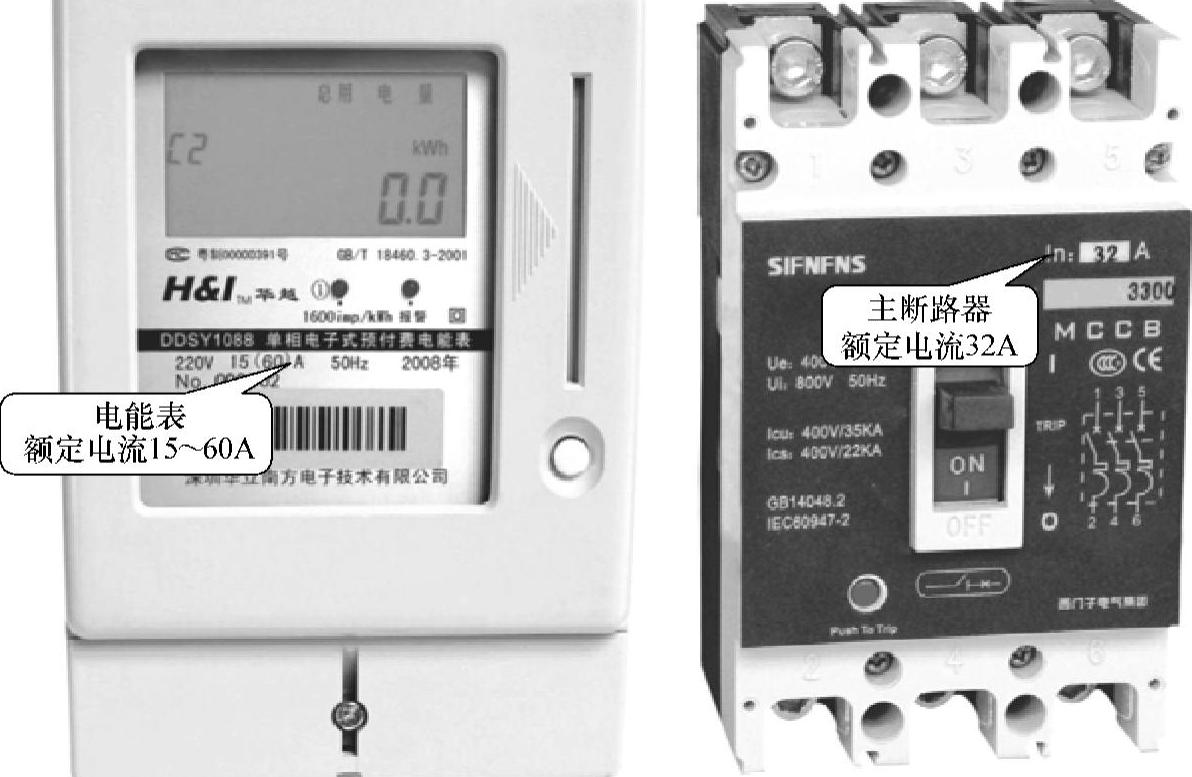

图3-6 电能表和主断路器的额定电流

（3）配电箱选配

电能表和主断路器的额定电流有许多等级，如5～20A、10～30A、10～40A、20～40A、20～80A等，如果使用的家用电器比较多，低额定电流的电能表和主断路器就无法满足工作要求。可以根据所有的会同时工作使用的家用电器的功率总和，按照电功率计算公式P=UI，计算出实际需要的电能表和主断路器的额定电流的大小。

（4）安装环境

配电箱应安装在干燥、无振动和无腐蚀气体的场所（如楼道），配电箱的下沿离地一般≥1.3m，大容量的配电箱允许离地1～1.2m。若需要安装多只电能表，两只表间的中心距离应≥20mm，如图3-7所示。

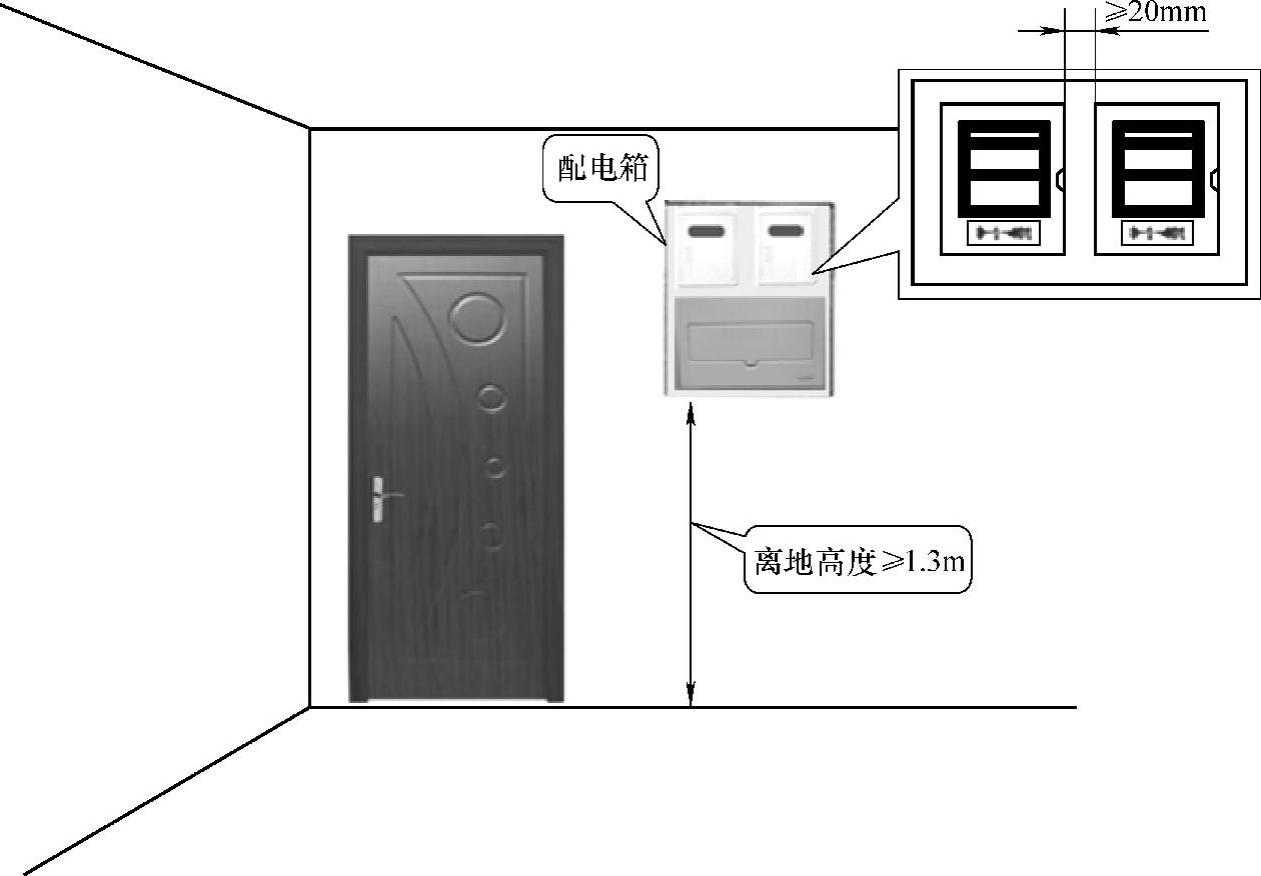

图3-7 配电箱安装环境及高度要求

（5）配线选择

在设计、安装配电箱的时候，一定要选择载流量大于等于实际电流量的绝缘线（硬铜线），不能采用花线或软线（护套线），暗敷在管内的电线不能采用有接头的电线，必须是一根完整的电线。

2.配电盘的设计原则(www.daowen.com)

配电箱将单相交流电引入住户以后，需要经过配电盘的分配，使室内用电量更加合理，后期维护更加方便，用户使用更加安全。因此，在设计安装配电盘时应注意以下7点：

（1）关于基本配件

配电箱的主要作用是将引入室内的电力进行分配，使其便于管理、便于使用，并形成分配有序、用电合理的多个分支，以维持各个支路上不同家用电器的正常运行，确保输配电路的畅通、安全。因此，配电盘主要是由各种功能的断路器组成的，如图3-8所示。在选购配电盘的时候，除了用于传输电力的配件为金属材质以外，其他配件一般为绝缘材质。

（2）支路个数

配电盘中设计多少个支路，配电盘上就应该有几个控制支路的断路器，也有的配电盘上除了支路断路器以外，还带有一个总断路器，如图3-8a所示，这个总断路器与配电箱中的总断路器的功能是一样的，如此一来，除了进行电费查询以外，基本上就不用控制、使用配电箱中的设备，而直接在配电盘上进行控制即可。

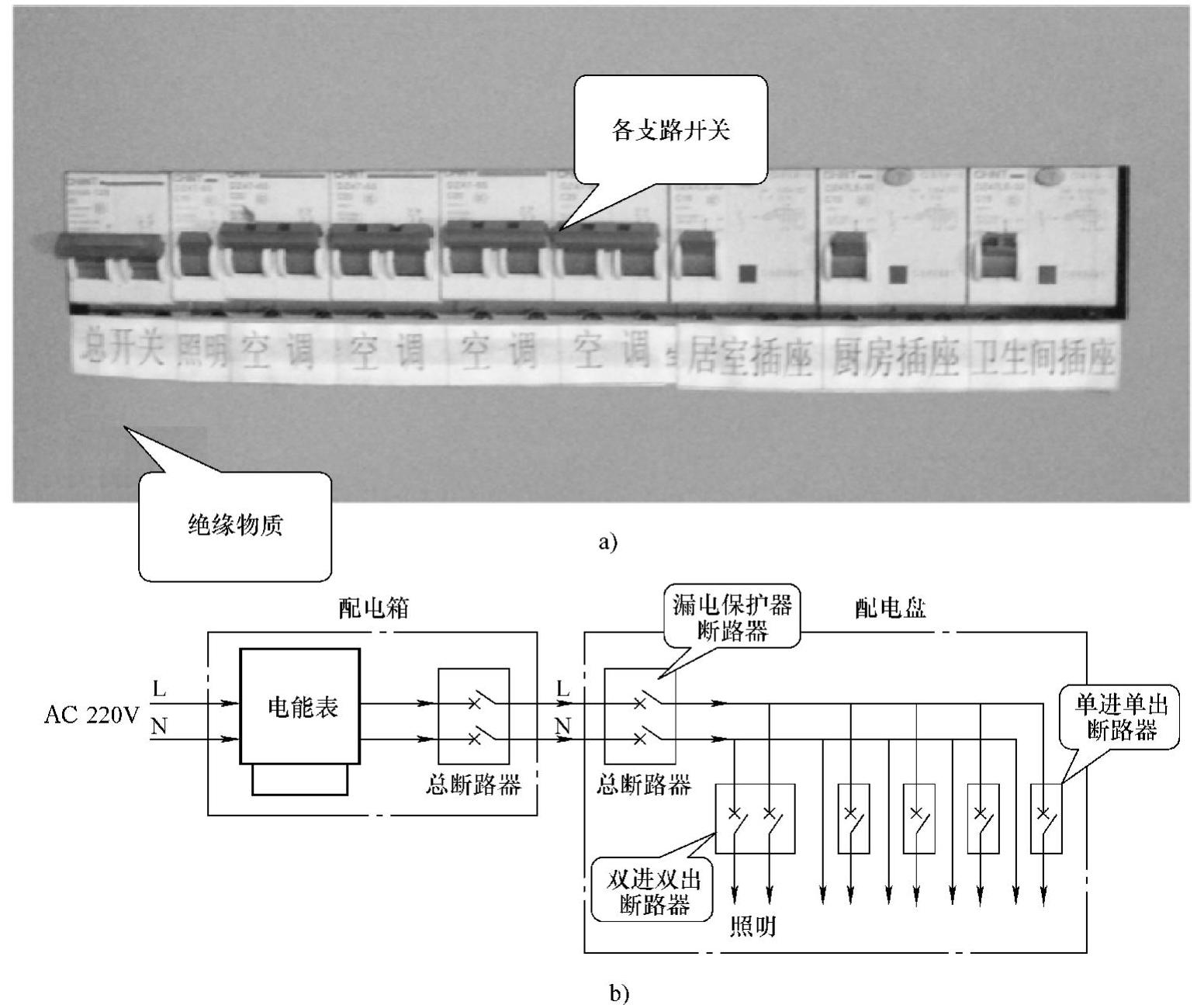

图3-8 配电盘的基本配件

a）配电盘的结构 b）配电盘的电路结构

（3）支路分配

在设计配电盘支路的时候，没有固定的原则，可以一间房间构成一个支路，也可以根据家用电器使用功率构成支路。

（4）配电盘选购

配电盘中主要的部件就是断路器，选购支路断路器的时候，一定要选择质量好、品牌佳的产品，不可使用劣质品。

通常情况下，最好选择带有漏电保护器的双进双出的断路器作为支路断路器，但是照明支路和空调器支路选择单进单出的控制开关即可。如果空调器支路使用了漏电断路器作为支路断路器，少许的漏电就会使空调器支路出现频繁的跳闸，以至于空调器根本就没办法使用。再有，就是选购配电盘的时候，一定要选择面板为绝缘材料的配电盘。

（5）额定电流

支路断路器的额定电流应选择大于该支路中所有可能会同时使用的家用电器的总的电流量。随着家用电器在日常生活中使用得越来越多，有些支路中的家用电器会比较集中（如厨房），如果该支路的实际电流量过大，可以将其分成两个支路。

（6）安装环境

与配电箱一样，配电盘也应安装在干燥、无振动和无腐蚀气体的场所（如客厅），配电盘的下沿离地一般≥1.3m，如图3-9所示。

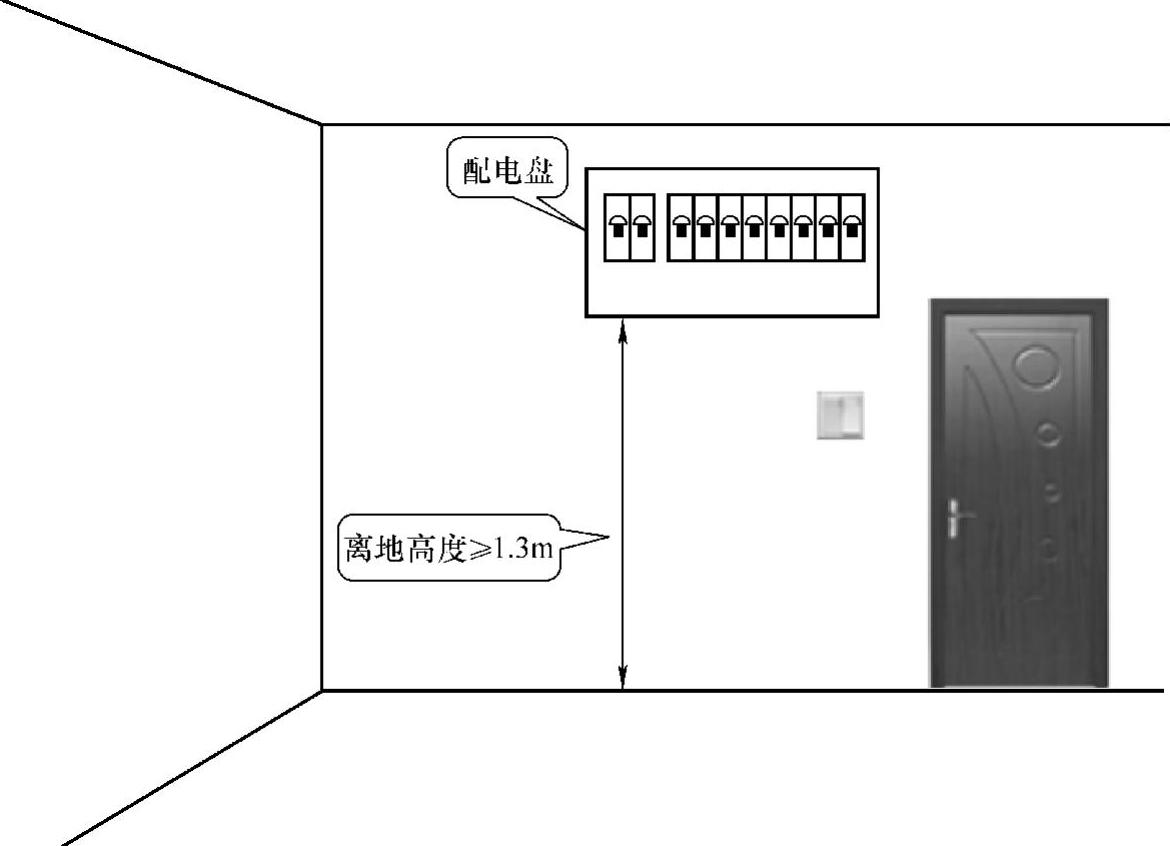

图3-9 配电盘安装环境与高度

（7）配线选择

在设计、安装配电盘的时候，采用暗敷的导线，一定要选择载流量大于等于该支路实际电流量的绝缘线（硬铜线），不能采用花线或软线（护套线），更不能使暗敷护管中出现电线缠绕连接的接头；采用明敷的导线，可以选用软线（护套线）和绝缘线（硬铜线），但是不允许电线曝露在空气中，一定要使用敷设管或敷设槽。

值得注意的是，一个工程项目中所使用相线的颜色应该一致，不能红色、绿色、黄色三种相线颜色都出现。
