室内配电的方式有很多种，一般应用于日常生活的主要有住宅小区或楼宇之间的三相交流配电以及单元住户的单相交流配电。

三相交流电源是发电厂将风能、水能或核能等自然界的能源转换成电能，再经过变电和配电设备，由高压线进行传输，再送到高压变压器降压，然后，分配到住宅小区及家庭。

民用三相交流电有三根相线，分别用红色、绿色和黄色的电线传输，而中性线（又称工作零线，俗称零线）则是由黑色的电线传输。由相线送出的电流经过家用电器设备做功。地线是接地保护装置与大地连接而成的，主要作用是对供电系统进行保护，通常采用黄绿相间的电线进行传输，如图3-1所示为民用三相交流电路。当用电设备发生漏电故障时，漏电流接地，对人体与设备有保护作用。

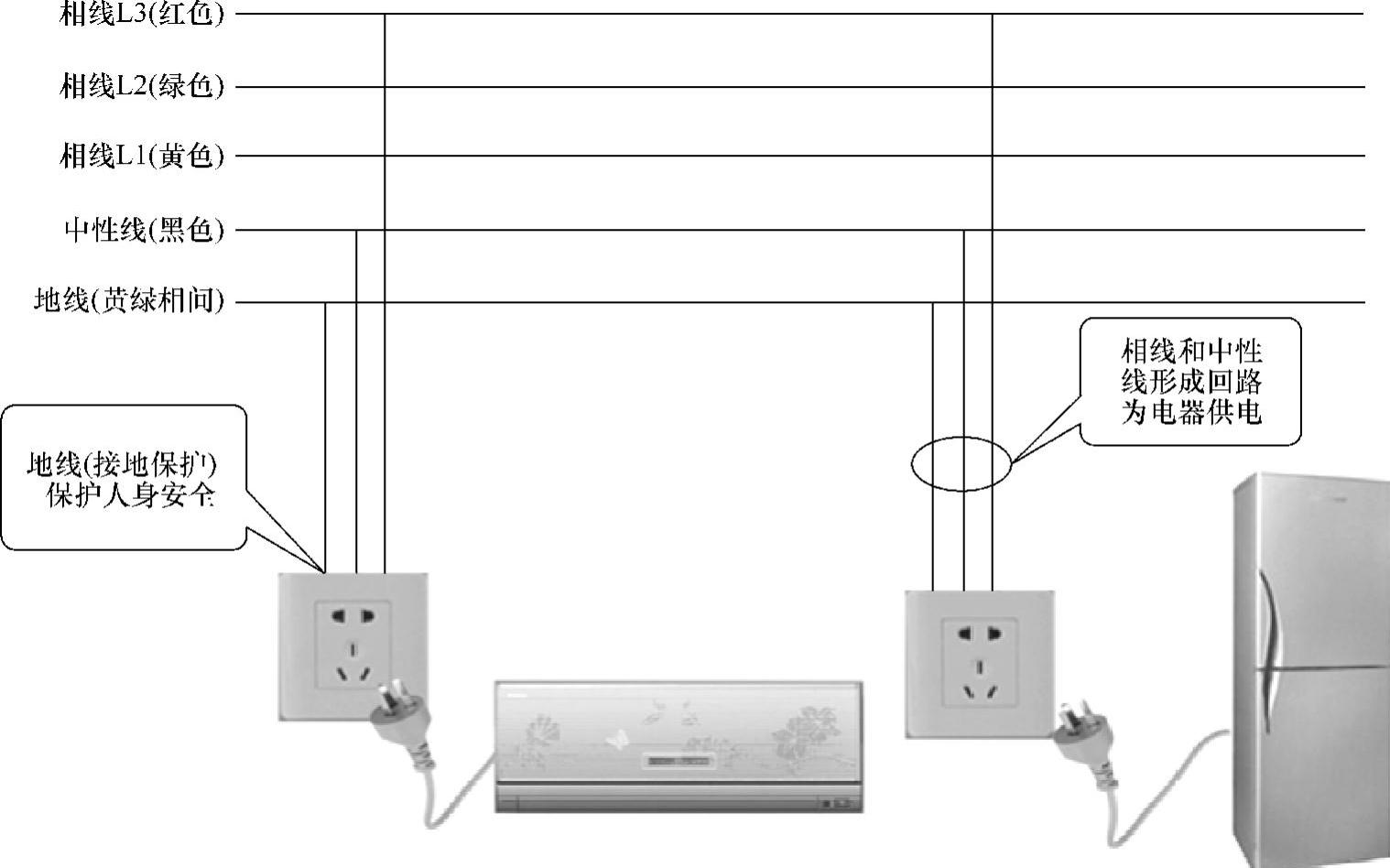

图3-1 民用三相交流电路

三相交流电的传输电线对颜色有着严格的要求，不能相互替代，更不能让不同颜色的电线掺杂混合使用，否则，会有短路或触电事故发生。

民用三相交流电路，通常被应用于楼宇之间的配电电路。如图3-2所示为某小区一栋7层楼的三相交流电配电电路的实例。从变压器送来的三相交流电经过地下传输网络送给物业小区楼宇供电控制的配电柜中，配电柜按照三相交流平衡分配的原则，将其分成3路单相交流电，三相交流电每一路给2层楼供电，使得日常生活中实际使用到的为单相交流电。并且由楼宇的接地保护装置提供接地线，以确保家用电器使用者的人身安全。(www.daowen.com)

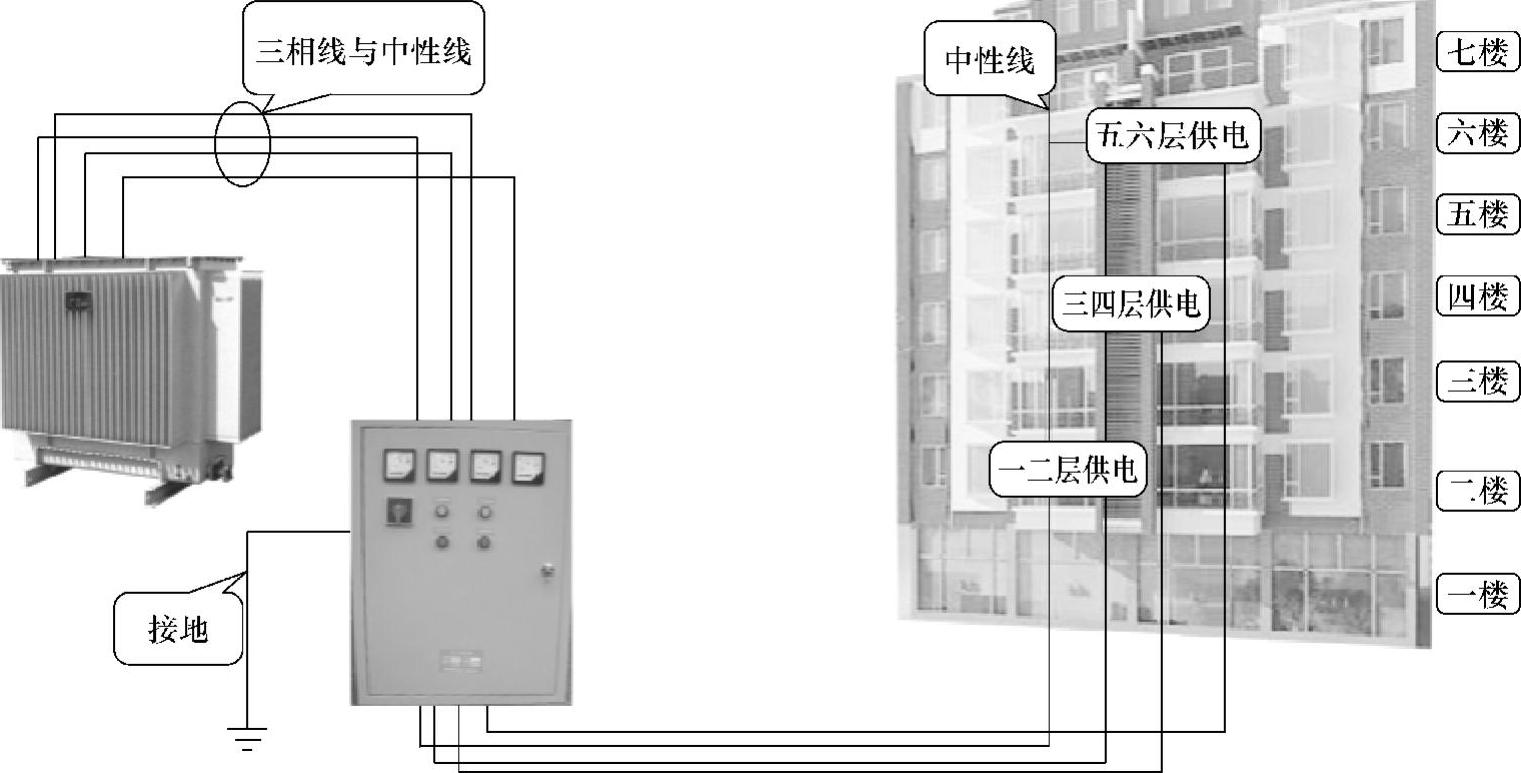

图3-2 三相交流电路配电电路实例

民用三相交流电进入楼宇之后就变成了单相交流电，单相交流电只有一根相线，可以用红色、绿色或黄色中任意一种颜色的电线表示，中性线是蓝色电线，地线也是黄绿相间的电线。与民用三相交流电相同，中性线仍然是为相线负载形成回路而设的，地线则是将家用电器设备泄露的电流传输到与大地连接的接地保护装置中，起到对人身安全的保护作用，如图3-3所示。

单相交流电的传输电线的颜色同样有着严格的要求，除了相线可以用红色、绿色、黄色三种颜色相互使用以外，其他颜色的电线不能相互替代使用。

单相交流电通过配电箱（一户一表）进入单元住户，再由住户根据家用电器的功率大小以及使用环境的不同进行适当的分支，如图3-4所示为单相交流电配电电路示意图，这里按照不同电器的使用环境进行的配电分配，即客厅支路、厨房支路、卫生间支路、次卧室支路、主卧室支路。也可以按照家用电器使用功率的大小和使用环境相结合进行配电分配，即照明支路、普通插座支路、空调器支路、厨房支路、卫生间支路。
