1.卫生器具

卫生器具是用来洗涤、收集和排除生产及生活中的污水、废水的设备，是室内排水系统的重要组成部分。为防止排水管道中的有害气体进入室内污染环境，卫生器具下部一般需装设存水弯。

卫生器具的作用与排水管道不同，其基本要求是：卫生器具的材质应耐磨、耐腐蚀、耐老化，具有一定的强度，不含对人体有害的成分；表面光滑，不易积污纳垢，积污后易清洗；要便于安装和维修，用水量少和噪声小；存水弯要保持有足够的水封深度等。各种卫生器具的结构、形式及材料各不相同，根据卫生器具的用途、装设地点、维护条件、安装等要求而定。卫生器具广泛采用陶瓷、不锈钢、搪瓷生铁、水磨石等材料制造。常用的卫生器具按其作用分为以下几类：

（1）便溺用卫生器具

便溺用卫生器具包括大便器、小便器、大便槽和小便槽等。便溺用卫生器具设在公共建筑的厕所或住宅、旅馆的卫生间内，主要用于收集和排放粪便污水等作用。

1）大便器。大便器是排除粪便的卫生器具，其作用是将大便时的粪便及冲洗水快速地排入下水道，同时又要防止臭气外逸。大便器按其形式可分为坐式大便器和蹲式大便器两种。

①坐式大便器。坐式大便器构造本身包括存水弯。按水力冲洗的原理来分有冲洗式坐便器和虹吸式坐便器。冲洗式坐便器如图2-47所示。虹吸式坐便器如图2-48所示。冲洗设备一般为低水箱。坐式大便器多装在家庭、宾馆等建筑内。

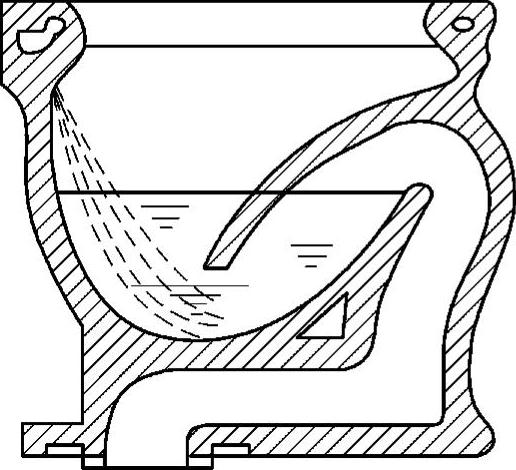

图2-47 冲洗式坐便器

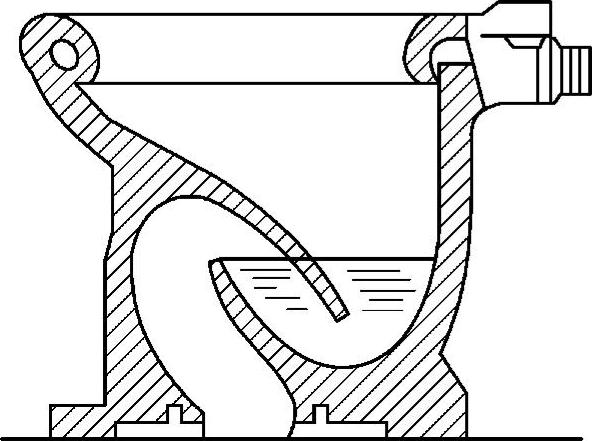

图2-48 虹吸式坐便器

②蹲式大便器。蹲式大便器如图2-49所示，它本身不带存水弯，需另外装设。一般用于公共卫生间、家庭、旅店等建筑内。

除大便器外，在公共厕所或建筑标准不高的公共建筑的厕所内，常设置大便槽。大便槽是一个狭长的开口槽，用水磨石或瓷砖制造。大便槽受污面积大，有恶臭，且耗水量大。但设备简单，造价低。

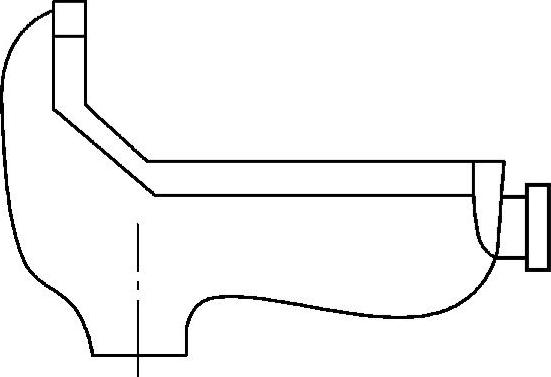

图2-49 蹲式大便器

2）小便器。小便器设于公共建筑的男厕所内，有挂式、立式和小便槽三种。挂式小便器的安装如图2-50所示。

图2-50 挂式小便器的安装

小便槽是用瓷砖沿墙砌筑的浅槽，广泛应用于集体宿舍、工矿企业和公共建筑的男厕所。小便槽长度一般不大于6m。冲洗管距地面高度为1.1m，管径为15～20mm，管壁开有2mm直径的小孔，孔间距30mm，喷水方向与墙面成45°夹角。

（2）盥洗、淋浴用卫生器具

盥洗：淋浴用卫生器具包括洗脸盆、盥洗槽、浴盆、淋浴器等。

1）洗脸盆装置在盥洗室、浴室、卫生间供洗漱用，大多用带釉陶瓷制成。形状有矩形、三角形、椭圆形，架设方式有墙架式、柱架式、台式三种。墙架式洗脸盆使用较广，墙架式洗脸盆如图2-51所示。

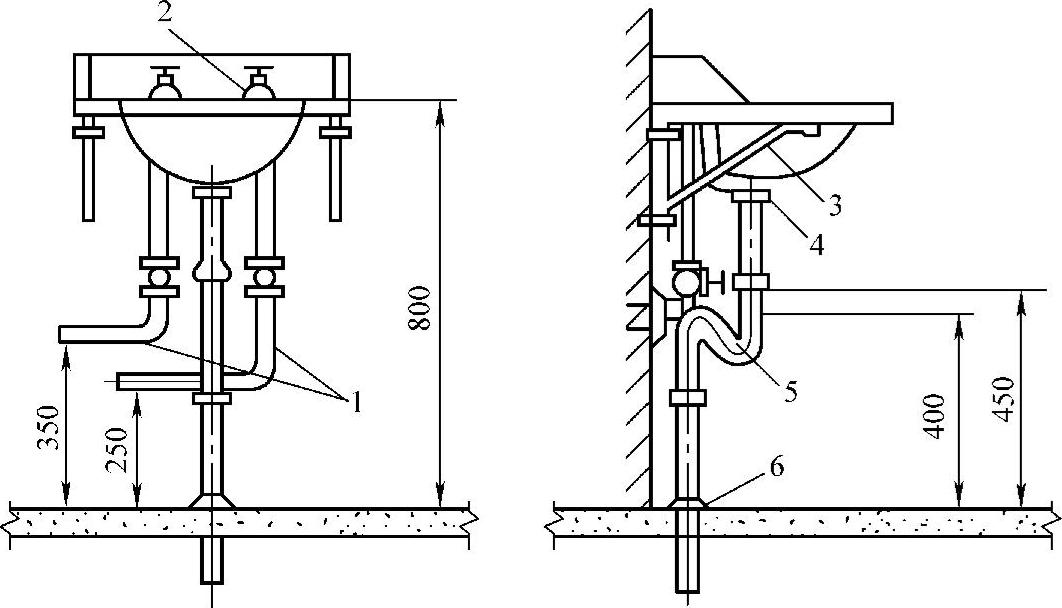

图2-51 墙架式洗脸盆(www.daowen.com)

1—给水管 2—脸盆水嘴 3—拖架 4—排水栓 5—存水弯 6—护口盘

立柱式洗脸盆亦称柱脚式洗脸盆，排水存水弯暗装在立柱内，外表美观。

台式洗脸盆一般为圆形或椭圆形，嵌装在大理石或瓷砖贴面的台板上。

2）盥洗槽大多装设在公共建筑的盥洗室和工厂生活间内，可做成单面长方形和双面长方形，常用钢筋混凝土水磨石制成。

3）浴盆一般设在卫生间或公共浴室内，供人们洗浴之用。材质一般用陶瓷、搪瓷、铸铁或水磨石制成，外形呈长方形。

4）淋浴器大量用于公共浴室、卫生间及体育场馆等处的洗浴设备。具有占地少、造价低、清洁卫生等优点。淋浴器分为管件组装式和成品式两类。

（3）洗涤用卫生器具。洗涤用卫生器具包括洗涤盆、污水盆等。洗涤用卫生器具供人们洗涤器皿之用。装设于家庭厨房，公共食堂等处。洗涤盆供洗涤餐具和食物用。污水盆装置在公共厕所或盥洗室中，供洗拖布和倒污水用。

2.散热器

散热器的功能是将供暖系统中热媒（蒸汽或热水）所携带的热量，通过散热器壁面传给房间。目前，国内生产的散热器种类繁多，按其制造材质，主要有铸铁、钢制两大类。按其构造形式，主要分为柱型、翼型、管型和平板型等。

（1）铸铁散热器

铸铁散热器长期以来得到广泛应用。它具有结构简单，防腐性好，使用寿命长以及热稳定性好的优点；但其金属耗量大、金属热强度低于钢制散热器。我国目前应用较多的铸铁散热器有：

1）翼型散热器。翼型散热器分圆翼型和长翼型两类。

①圆翼型散热器是一根内径75mm的管子，外面带有许多圆形肋片的铸件。管子两端配置法兰，可将数根组成平行叠置的散热器组。管子长度分750mm、1000mm两种，圆翼型型号标记为：TY0.75—6（4）和TY1.0—6（4）。

②长翼型散热器的外表面具有许多竖向肋片，外壳内部为一扁盒状空间。长翼型散热器的标准长度L分200mm、280mm两种，宽度B=115mm，同侧进出口中心距H₁=500mm，高度H=596mm。长翼型型号标记分别相应为：TC0.28/5—4（俗称大60）和TC0.20/5—4（俗称小60）。

翼型散热器制造工艺简单。长翼型的造价比较低，圆翼型散热器的金属热强度和传热系数比较低，外形不美观，灰尘不易清扫，特别是它的单体散热量较大，设计选用时不易恰好组成所需的面积，因而目前不少设计单位趋向于不选用这种散热器。

2）柱型散热器。柱型散热器是呈柱状的单片散热器。外表面光滑，每片各由几个中空的立柱相互连通。根据散热面积的需要，可把各个单片组装在一起形成一组散热器。

我国目前常用的柱型散热器主要有二柱、四柱两种类型的散热器。根据国内标准，散热器每片长度为60mm和80mm两种；宽度B有132mm、143mm和164mm三种，散热器同侧进出口中心距H₁，有300mm、500mm、600mm、900mm四种标准规格尺寸。柱型散热器有5种规格，相应型号标准记为TZ2—5—5（8）、TZ4—3—5（8）、TZ4—5—5（8）、TZ4—6—5（8）和TZ4-9—5（8）。如标记TZ4—6—5：其中TZ4表示灰铸铁四柱型，6表示同侧进出口中心距为600mm，5表示最高工作压力为0.5MPa。

柱型散热器有带脚和不带脚的两种片型，便于落地或挂墙安装。柱型散热器与翼型散热器相比，其金属热强度及传热系数高、外形美观、易清除积灰、容易组成所需的面积，因而它得到了较广泛的应用。

（2）钢制散热器

目前我国生产的钢制散热器主要有下面几种形式：

1）闭式钢串片对流散热器。它由钢管、钢片、联箱及管接头组成；钢管上的串片采用0.5mm的薄钢片，串片两端折边90°形成封闭形。封闭垂直空气通道，增强了对流放热能力，同时也使串片不易损坏。闭式钢串片式散热器规格以“高×宽”来表示，其长度可按设计要求制作。

2）板型散热器。它由面板、背板、进出水口接头、放水门固定套及上下支架组成。背板有带对流片和不带对流片两种板型。面板、背板多用1.2～1.5mm厚的冷轧钢板冲压成型，在面板直接压出圆弧形成梯形的散热器水道。水平联箱压制在背板上，经复合滚焊形成整体。为增大散热面积，在背板后面焊上0.5mm的冷轧钢板对流片。

3）扁管型散热器。它是采用52mm×11mm×1.5mm（宽×高×厚）的水通路扁管叠加焊接在一起，其两端加上断面为35mm×40mm的联箱制成。扁管型散热器外形尺寸是以52mm为基数，形成三种高度规格：416mm（8根），520mm（10根）和624mm（12根）。长度由600mm开始，以200mm进位至2000mm共8种规格。扁管散热器的板型有单板、双板、单板带对流片和双板带对流片4种结构形式。单双板扁管散热器两面均为光板，板面温度较高，有较多的辐射热。带对流片的单、双板扁管散热器，每片散热量比同规格的不带对流片的大，热量主要是以对流方式传递。
