工欲善其事，必先利其器，作为好帮手的电工工具，总是不离左右的，接下来我们将学习了解家装电工所常用的工具。

1.通用工具

（1）验电器

验电器是用来检验中性线、电器和电气设备是否带电的一种电工常用工具。验电器可分为低压和高压两种。

1）低压验电器。低压验电器又称测电笔，有钢笔式或旋具式两种，见图2-1。

图2-1 低压验电器

a）钢笔式验电器 b）一字旋具式验电笔

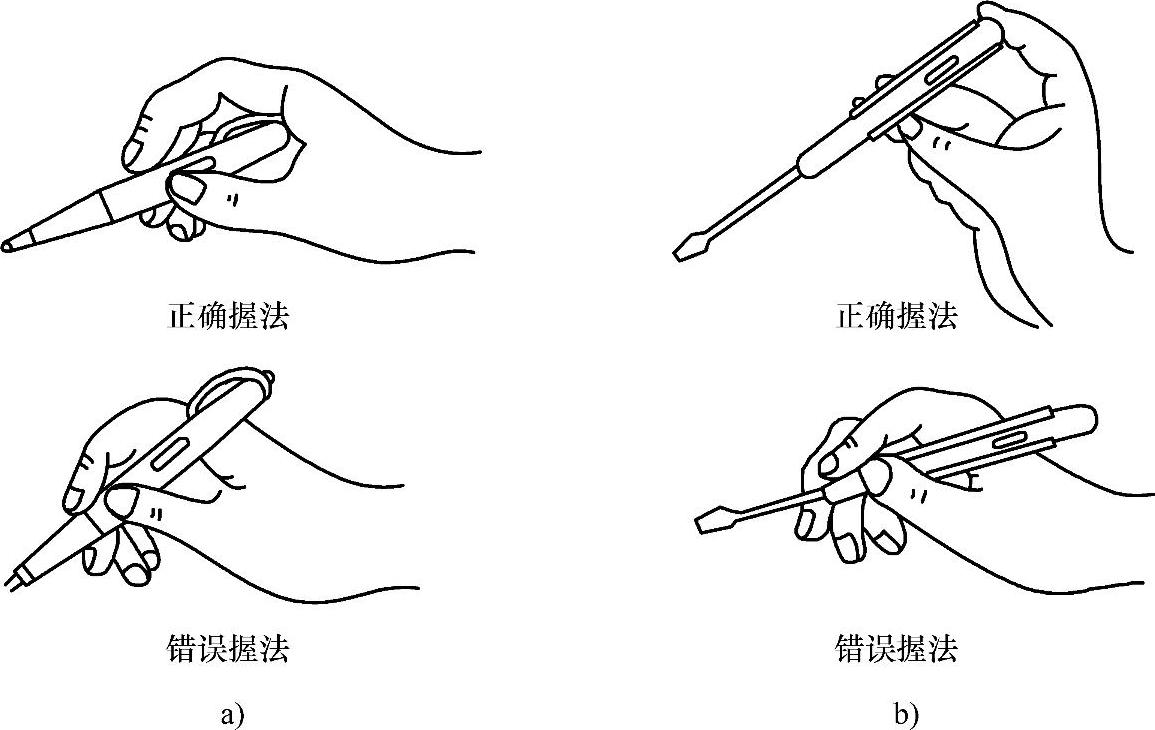

钢笔式验电器由氖管、电阻、弹簧、笔身和笔尖等组成。旋具式验电器结构和钢笔式验电器基本相同。使用验电器时，先把验电器握稳，以手指触及验电器尾的金属体，使氖管小窗背光朝向自己，另一手同时遮挡避光，便于观察氖泡是否发光，见图2-2。

当用验电器测试带电体时，电流经带电体、验电器、人体到大地形成通电回路，只要带电体与大地之间的电位差超过60V时，验电器中的氖管就会发光。

低压验电器检测电压的范围为60～500V。灯的控制开关都是单联开关。

2）高压验电器。高压验电器又称高压测电器，10kV高压验电器由金属钩、氖管、氖管窗、紧固螺钉、护环和握柄等组成，见图2-3。

使用高压验电器时，应特别注意手握部位不得超过护环，见图2-4。

3）使用验电器的安全知识必须掌握。

①验电器在使用前应在确有电源处试测，证明验电器确实良好，方便使用。

图2-2 低压验电器握法

a）钢笔式握法 b）一字旋具式握法

图2-3 10kV高压验电器

②使用时，应逐渐靠近被测物体，直至氖管发光，只有氖管不发光时，才可与被测物体直接接触。

③室外使用高压验电器，必须在气候条件良好的情况下才能使用。当雪、雨、雾天湿度较大时，不宜使用，以防发生危险。

④使用高压验电器测试时必须戴符合耐压要求的绝缘手套，不可一个人单独测试，身旁要有人监护。测试时要防止发生相间或对地短路事故。人体与带电体应保持足够的安全距离，10kV高压为0.7m以上。

（2）螺钉旋具

螺钉旋具俗称螺丝刀，它是一种紧固或拆卸螺钉的工具。旋具按头部形状可分为一字形和十字形两种，见图2-5。

图2-4 高压验电器握法

图2-5 螺钉旋具

a）一字形螺钉旋具 b）十字形螺钉旋具

一字形螺钉旋具常用的规格有50mm、100mm、150mm和200mm等规格，电工必备的是50mm和150mm两种。十字形螺钉旋具专供紧固或拆卸十字槽的螺钉。常用的规格有4种：Ⅰ号适用于螺钉，直径为2～2.5mm，Ⅱ号为3～5mm，Ⅲ号为6～8mm，Ⅳ号为10～12mm。按握柄材料又可分为木柄和塑料柄两种。

使用螺钉旋具的安全知识：

1）电工不可使用金属杆直通柄顶的螺钉旋具，否则很容易造成触电事故。金属杆直通柄顶的螺钉旋具又称穿心螺钉旋具，见图2-6。

图2-6 穿心螺钉旋具

2）使用螺钉旋具紧固或拆卸带电的螺钉时，手不得触及螺钉旋具的金属杆，以免发生触电事故。

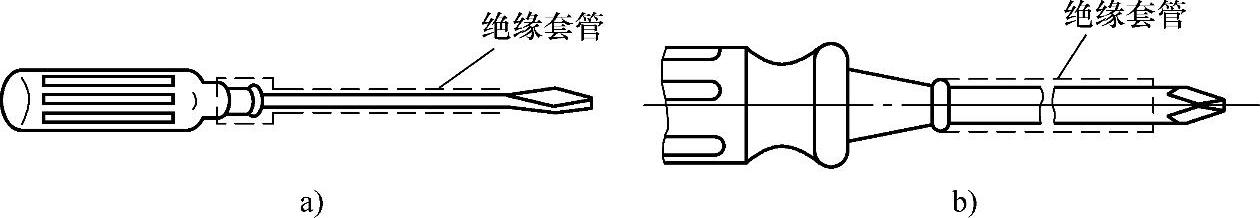

3）为了避免螺钉旋具的金属杆触及皮肤，或触及邻近带电体，应在金属杆上穿套绝缘管。

（3）钢丝钳

常用的电工钢丝钳有150mm、170mm和200mm三种规格。

钢丝钳结构由钳头和钳柄两部分组成。钳头有钳口、齿口、刀口和铡口4部分。钢丝钳适用范围较广，电工使用时，常将钳口用来弯绞或钳夹导线线头；齿口用来紧固或起松螺母；刀口用来剪切导线或剖削软导线绝缘层；铡口用来铡切导线线芯、钢丝或铅丝等金属丝，见图2-7。

图2-7 钢丝钳的使用方法

使用电工钢丝钳的安全知识：

1）使用电工钢丝钳以前，必须检查绝缘柄的绝缘是否完好。绝缘如果损坏，进行带电操作时会发生触电事故。

2）用电工钢丝钳剪切带电导线时，不得用刀口同时剪切相线和中性线，以免发生短路故障。

（4）尖嘴钳

尖嘴钳的头部尖细，见图2-8，适用于狭小的工作空间操作。尖嘴钳绝缘柄的耐压力为500V。

尖嘴钳的用途主要有以下几种：

1）带有刃口的尖嘴钳能剪断细小金属丝。

2）尖嘴钳能夹持较细的螺钉、垫圈、导线等元件。

3）在装接控制电路板时，尖嘴钳能将单股导线弯成一定圆弧的接线鼻子。

（5）剥线钳

剥线钳是用于剥削小直径导线绝缘层的专用工具，见图2-9。它的手柄是绝缘的，耐压为500V。

图2-8 尖嘴钳

图2-9 剥线钳

使用剥线钳时，将要剥削的绝缘长度用标尺定好以后，即可把导线放在相应的刃口上（比导线直径稍大），用手将钳柄一握，导线的绝缘层即被割破自动弹出。

图2-10 电工刀

（6）电工刀

电工刀是用来剖削导线线头，切割木台缺口，削制木材的专用工具，见图2-10。

使用电工刀时，应将刀口朝外剖削。剖削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤导线。电工刀切削较大塑料线时，其刀口切入的角度应为45°左右。

使用电工刀时应注意以下几点：

1）使用电工刀时应避免伤手。

2）电工刀用毕，随即将刀身折进刀柄。

3）电工刀刀柄是无绝缘保护的，不能在带电导线上剖削，以免触电。

（7）活扳手

活扳手是用来紧固和起松螺母的一种专用工具。

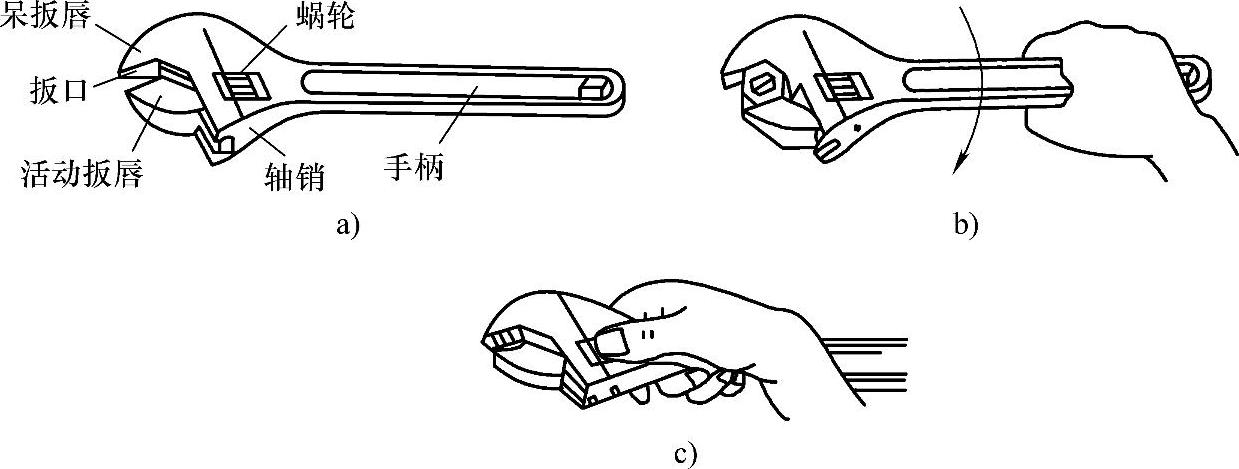

活扳手由头部和柄部组成。头部由活扳唇、呆扳唇、扳口、蜗轮和轴销构成，见图2-11a。旋动蜗轮可调节扳口的大小。规格以长度（ram）×最大开口宽度（mm）表示。电工常用的活扳手有150×19（6in）、200×24（8in）、250×3（10in）和300×36（12in）4种。

活扳手的使用方法如下：

1）扳动大螺母时，需用较大力矩，手应握在近柄尾处，见图2-11b。

2）扳动较小螺母时，需用力矩不大，但因螺母较小易打滑，故手应握在近头部的地方，见图2-11c，可随时调节蜗轮，收紧活扳唇，防止打滑。

图2-11 活扳手

a）活扳手构造 b）扳较大螺母时握法 c）扳较小螺母时握法

3）活扳手不可反用，以免损坏活扳唇，也不可用钢管接长手柄来施加较大的扳拧力矩。

4）活扳手不得当撬棒或锤子使用。

（8）锤子

锤子又称榔头、手锤。它由锤头和木柄两部分组成。锤子的规格是用锤头的重量来表示的，有0.5（1b）、1（1b）和1.5（1b）等几种。锤头用碳素工具钢制成，并经淬硬处理。木柄选用较坚固的木材制作，长度一般在350mm左右。

图2-12 锤子的握法

锤子用右手握持，虎口对准锤头的方位，以便施力，见图2-12。木柄的尾部露出15～30mm。挥锤是对錾子进行敲击的手臂动作，有腕挥、肘挥和臂挥三种。

（9）錾子

錾子又称凿子，一般有尖头和平头之分，主要用来錾削墙面和开挖孔洞。电工常用的还有麻线錾、小扁錾、长錾。錾子用左手握持，尾部伸出约20mm，握持的方法有三种，见图2-13。(www.daowen.com)

正握法：这种握法适于在平面上进行錾削，见图2-13a。錾削时，要保持錾子的后刀面与工件之间有50°～80°的夹角。

图2-13 錾子的握法

a）正握法 b）反握法 c）立握法

反握法：手背朝向工件，手指自然握住錾子，见图2-13b。适用于小錾削量或侧面的錾削。

立握法：保持錾子与工件相垂直的一种握法，见图2-13c。用于垂直錾削工件。

2.常用电工防护用具

（1）高压绝缘棒

高压绝缘棒又称另克棒或拉闸杆，由浸过绝缘油的木材或环氧树脂玻璃布、硬塑料等制成。它由工作部分、绝缘部分和握手部分组成，根据电压等级的不同，其长度也不相同。用于10kV以下电压等级，一般分为两节，35kV电压等级的分三节。其连接部分和顶端的工作部分用金属制成，见图2-14。

图2-14 绝缘棒

绝缘棒主要用来操作高压隔离开关和跌落式熔断器，安装和拆除临时接地线等。

（2）绝缘手套和绝缘靴

绝缘手套和绝缘靴一般作为辅助安全用具使用，只有在1000V以下的电气设备上使用时，才作为基本安全用品使用。

绝缘手套在使用前要检查是否破损漏气，使用时手套的伸长部分要套到衣袖的外面。戴绝缘手套的同时要穿绝缘靴，以便与地保持绝缘并防止跨步电压。

绝缘靴和绝缘手套是用特种橡胶制成的，操作时严禁使用医疗、化工手套，严禁用普通防雨靴代替绝缘靴。

（3）携带型接地线

携带型接地线是保证电气作业人员安全的一种必不可少的安全工具。它装设在被检修区段工作点两端的线路上。一是能防止线路两端突然来电；二是能放尽断开设备的剩余电荷；三是能消除邻近高压线路的感应电压。

携带型接地线主要由接线夹头、短路软线、接地夹头组成。短路线采用多股软铜线制成，其截面积不能小于25mm²。头部要连接牢固，接地夹头应固定在专门的接地螺钉上或用接地棒插入地下，接地棒地下部分≥0.6m。对有电容的设备，在装设临时接地线时要进行连续性的多次放电。

（4）其他防护工具

除了上面介绍的几种，专业电工还有多种其他的防护工具，但家装电工用得相对较少，在此处就不再赘述。

3.专用工具

（1）弯管器

弯管器的种类很多，常用的有以下几种：

1）管弯管器。管弯管器是由一个铸铁弯头和一段铁管构成。它的特点是体积小、轻便，适于现场使用，可以按需要将直径50mm以下的管子弯成各种角度。

2）滑轮弯管器。滑轮弯管器由工作台、滑轮组等组成，它能弯直径100mm以下的管子，见图2-15。弯管时不易损伤管子，适宜弯曲半径相同的成批管子。缺点是笨重不易搬动。

3）液压或电动弯管器。液压或电动弯管器是一种专用的弯管设备，它能弯曲直径较粗的管子。

（2）冲击电钻

冲击电钻是一种专用电动钻孔工具，通常具备普通电钻和冲击电钻两种功能，见图2-16。

图2-15 滑轮弯管器

图2-16 冲击电钻

当用普通电钻时，可将调节开关调到标记为“钻”的位置。当用于冲击电钻时，可将调节开关调到标记为“锤”的位置，即可用来冲打砌块和砖墙等建筑材料的木榫孔和导线穿墙孔，通常可冲打直径为6～16m的圆孔。

使用冲击电钻的注意事项：

1）检查冲击电钻的接地线是否完好，检查电源电压是否与铭牌相符，电源线路上是否有熔断器保护。

2）钻头必须锋利，钻孔时不宜用力过猛，以防电动机过载。如发现钻头转速降低，应立即切断电源并进行检查，以免烧坏电动机。

3）使用冲击电钻时严禁戴手套。

4）装卸钻头时，必须用钻头钥匙，不能用其他工具来敲打夹头。

（3）紧线器

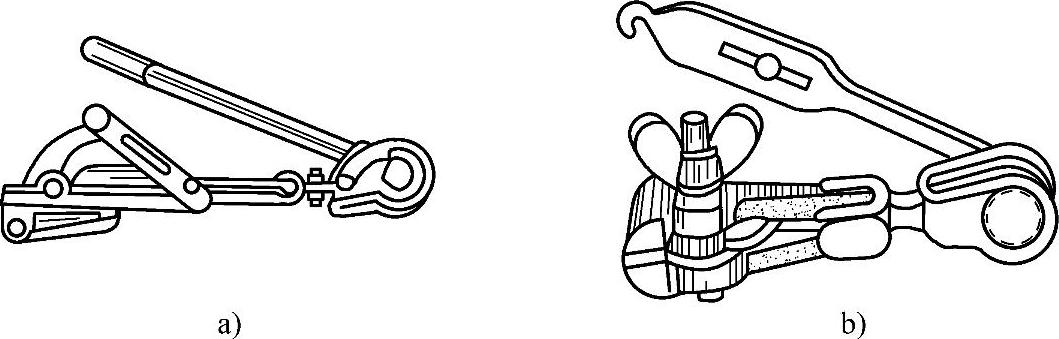

紧线器又称紧线钳，在架空线路施工中用于拉紧导线。常用的紧线器有平口式和虎口式两种。它们由夹线钳、棘轮机构、钢丝绳及专用扳手组成，见图2-17。

图2-17 紧线器

a）平口式 b）虎口式

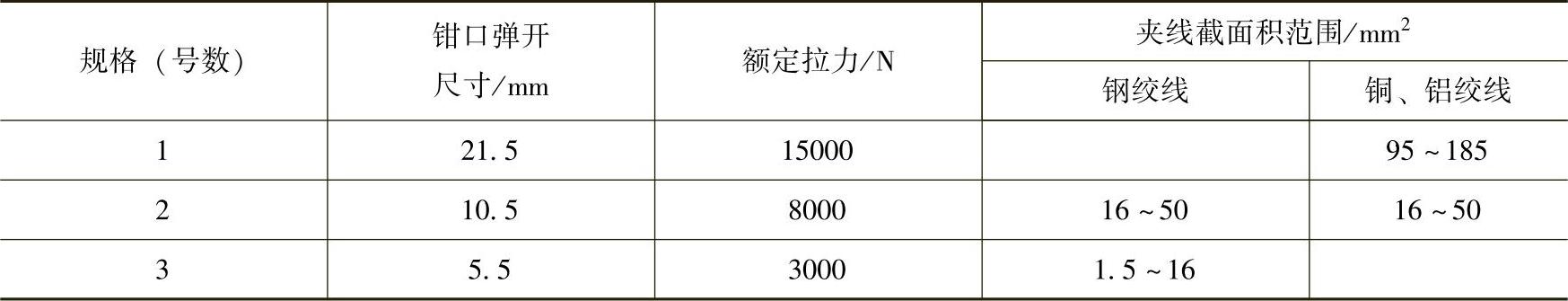

紧线器的规格见表2-1和表2-2

表2-1 平口式紧线器的规格

表2-2 虎口式紧线器的规格

（4）喷灯

喷灯是一种喷射火焰对工件进行加热的工具，常用来焊接铅包电缆的铅包层，大截面积铜导线连接处的搪锡，以及其他导体连接表面的防氧化镀锡等。

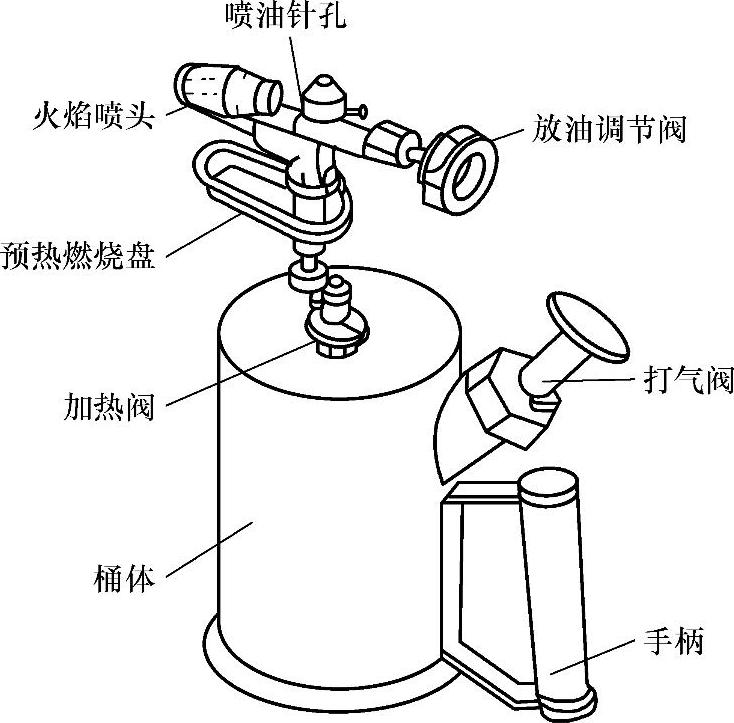

喷灯的构造见图2-18。按使用燃料的不同可分为煤油喷灯和汽油喷灯两种。

1）喷灯的使用方法。

①加油。旋下加油阀上面的螺栓，倒入适量的汽油，一般以不超过桶体的3/4为宜，保留一部分空间存储压缩空气，以便维持必要的压力。加完油后应旋紧加油口的螺栓，关闭放油阀的阀杆，擦净洒在外部的汽油，并检查喷灯各处是否有渗漏现象。

②预热。在预热燃烧盘中倒入汽油，用火柴点燃，预热火焰喷头。

③喷火。待火焰喷头烧热后，燃烧盘中汽油烧完之前，打气3～5次。将放油调节阀旋松，使阀杆开启，喷出油雾，即点燃喷灯，而后继续打气，到火力正常时为止。

图2-18 喷灯

④熄火。如需熄灭喷灯，应先关闭放油调节阀，直到火焰熄灭，再慢慢旋松加油口螺栓，放出桶体内的压缩空气。

2）使用喷灯的安全知识。

①不得在煤油喷灯的桶体内加入汽油。

②汽油喷灯在加汽油时，应先熄火，再将加油阀上螺栓旋松。听见放气声后不再旋出，以免汽油喷出，待气放尽后，方可开盖加油。

③在加汽油时，周围不得有明火。

④打气压力不可过高，打气完后，应将打气柄卡牢在泵盖上。

⑤在使用过程中应经常检查油桶内的油量是否少于桶体容积的1/4，以防桶体过热发生危险。

⑥经常检查油路、密封圈、零件配合处是否有渗漏跑气现象。

⑦使用完毕应将剩气放掉。

（5）电烙铁

电烙铁是在锡焊过程中对焊锡加热并使之熔化的最常用的电热工具，见图2-19。

图2-19 电烙铁

a）大功率电烙铁 b）小功率电烙铁

电烙铁一般由手柄、外管、电热元件和铜头组成。按铜头的受热方式来分，有内热式电烙铁和外热式电烙铁两种类型。电烙铁的规格以其消耗的电功率来表示，通常在20～500W之间。

锡焊材料分焊料和焊剂两类。焊料是焊锡或纯锡，焊剂有松香、松香酒精溶液、焊膏等。各种焊剂均有不同程度的腐蚀作用，所以焊接完毕后必须清除残留的焊剂。

1）电烙铁锡焊的方法和要求必须牢记几点。

①用电工刀或砂布清除连接线端的氧化层，并在焊接处涂上焊剂。

②将含有焊锡的烙铁焊头，先蘸一些焊剂，然后对准焊接点下焊，停留时间要根据焊件的大小而决定。

③防止虚假焊点和夹生焊点的产生。虚假焊点是因焊件表面没有清除干净或焊剂用得太少，焊件表面没有充分镀上锡层，焊件之间没有被锡所固定。夹生焊点是锡未被充分熔化，焊件表面的锡晶粒粗糙，焊点强度大为降低。是由于烙铁温度不够和焊留时间太短造成。

④焊接点必须焊牢、焊透。焊接点的锡液必须充分渗透，焊接点表面处光滑并有光泽。

2）使用电烙铁需牢记如下注意事项：

①电烙铁金属外壳必须接地。

②使用中的电烙铁不可搁置在木板上，要放置在专用烙铁架上。

③不可用烙铁（烙铁头因氧化不吃锡）焊接，以免烧伤焊件。

④不准甩动使用中的电烙铁，以免锡珠溅出伤人。
