1.电流对人体的伤害

一般常说的触电是指电流流过人体，对人体造成伤害，也叫做电击。当通过人体的电流较小时，人体会有针刺、打击、疼痛感，会引起肌肉痉挛性收缩；当通过人体的电流较大时，会引起呼吸困难、血压升高、心脏跳动不规则、昏迷等症状，甚至会造成呼吸停止和心跳停止，导致死亡。

决定触电伤害程度的因素主要有两个：触电电流的大小和触电时间的长短。

通过人体1mA左右电流，就会引起人的感觉，如针刺感。电流达到15mA时，人就无法自己摆脱握在手中的带电导体。电流超过30mA就会导致死亡。

触电电流的大小主要取决于电压和人体综合电阻。人体电阻只有2kΩ左右，而且人的表皮电阻大，体内电阻只有600～800Ω，但是由于人总是穿着衣服鞋袜，综合电阻可以达到几十千欧。所以电工在操作时，应穿绝缘良好的电工鞋，增大人体综合电阻。

触电时间短，电流小，不会对人体造成很大伤害，但触电时间长，由于人体的生理反应，紧张出汗，减小了表皮电阻，使触电电流进一步增大，达到伤害电流的程度，就会造成死亡事故。可以用触电电流和触电时间的乘积来鉴定触电伤害事故，当乘积大于50mAs（毫安秒）时，就会造成较严重的伤害，甚至死亡。我国规定30mAs为极限值。按照人体触及带电体的方式，触电可分为以下几种情况。

（1）单相触电

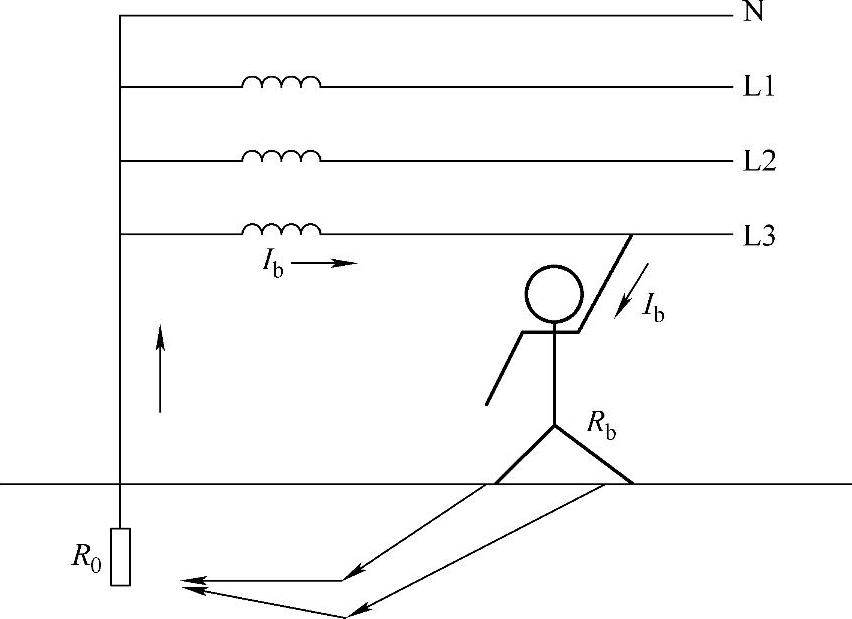

人站在大地上，接触到一相带电导体时，电流经人体流入大地，流回电源，这种触电方式为单相触电。这时加在人体上的是电源相电压，如图1-8所示。

大部分触电事故是这种触电形式，一般是由于电器或导线等有缺陷，或使用者不小心触及时所造成的。

（2）两相触电

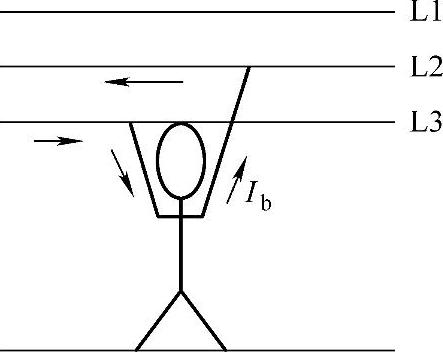

人体同时接到两根不同相的带电体，线电压直接加在人体上，电流从人体流过，造成触电，如图1-9所示。

这时加在人体上的电压比单相触电时高，后果更为严重，这种情况一般容易发生在电工进行某种操作时。

图1-8 单相触电

（3）跨步电压触电

在电压较高的供电线路中，由于某一相导线断落在地面，而电源并没有被切断时，在断线落地处电流成半球形流入大地（球半径约为20m）。电压由落地处向外逐步减小，一步间的电压叫跨步电压。

2.防止触电的主要措施

为了防止触电事故的发生，必须采取有效的防护措施。

图1-9 两相触电

（1）使用安全电压

人体电阻是一定的，接触的电压越低，形成的电流就越小，电压低到一定程度，就不会产生足够危害人体的电流，不会造成触电伤害。我国规定的这一低电压标准为50V，叫做安全电压。可以使用的安全电压规格有42V、36V、24V、12V和6V。实际中常使用的规格，一般情况下为36V；在特殊情况下，如非常潮湿，有导电或腐蚀性气体的场所，在金属平台或金属容器内工作，要使用12V以下的安全电压。

（2）采用接地保护或接零保护的措施

采用接地保护或接零保护的措施，要根据低压供电系统的接地情况来定。

根据国际电工委员会（IEC）的规定，低压供电系统的接地分为三类。即TT系统、TN系统、IT系统。

第一个字母表示电源侧接地状态：

T——电源中性点直接接地；

I——电源中性点不接地，或经高阻抗接地。(www.daowen.com)

第二个字母表示负载侧接地状态：

T——负载侧设备的外露可导电部分与电源侧的接地相互独立；

N——负载侧设备的外露可导电部分，与电源侧的接地直接进行电气连接，即接在系统中性线上。

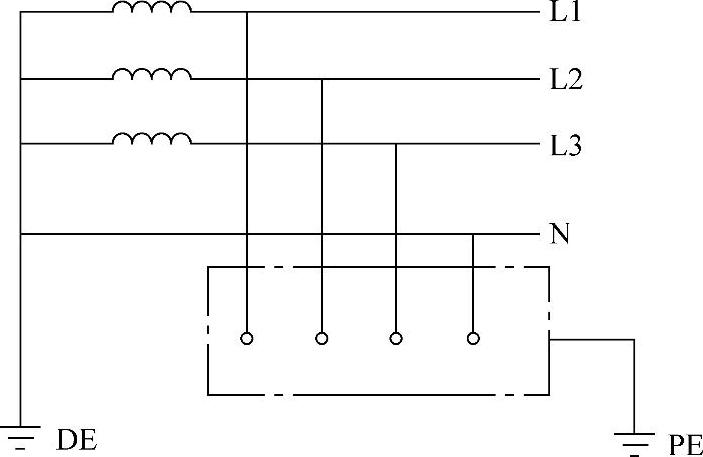

1）TT系统。电力系统中性点直接接地，电气设备的外露可导电部分也接地，但两个接地相互独立，如图1-10所示。图中DE是中性点接地线，PE是保护导线，N是中性线。

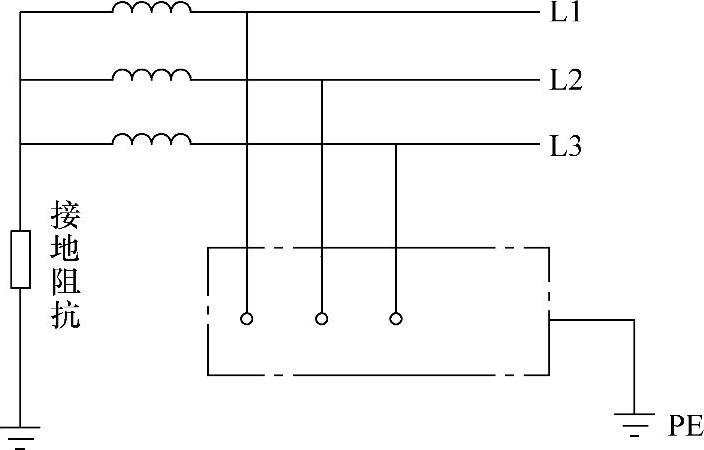

2）IT系统。电力系统的带电部分与大地间无直接连接（或有一点经高阻抗接地），电气设备的外露可导电部分接地。IT系统一般不引出中性线，即前面说的三相三线制供电，如图1-11所示。

图1-10 TT系统

图1-11 IT系统

以上两种电力系统中的中性点直接接地，叫做工作接地，接地电阻要求小于4Ω；电气设备的外露可导电部分接地，叫做保护接地，接地电阻也要求小于4Ω。

电气设备接地保护的作用是在设备出现漏电故障，外露的金属部分带电时，人意外碰到带电部分，由于人体电阻比接地体的电阻大的多，几乎没有电流流过人体，从而保证了人身安全。

3）TN系统。TN系统的电源中性点直接接地，为常用的三相四线制供电，设备的外露可导电部分与电源中性线相连接，即保护接零。

注意：一般以大地电位为零，中性点直接接地后，电源中性线的电位即为零，这时我们就将中性线叫做零线，保护接零也称保护接零线。

电气设备采用保护接零线的保护方法，叫接零保护。接零保护的作用是在设备出现漏电故障时，电源相线与设备金属外露部分相接，就相当于直接接在电源中性线上，会造成“相—零”短路，形成较大的短路电流，使线路中的保护电器（如熔断器）迅速动作，将故障设备上的电源断开，从而保护人不会因为触及带电设备的外露金属部分而发生触电。

TN系统是用得最广泛的一种供电系统，根据中性线和保护导线的布置不同，TN系统又分为TN—C系统、TN—S系统、TN—C-S系统。

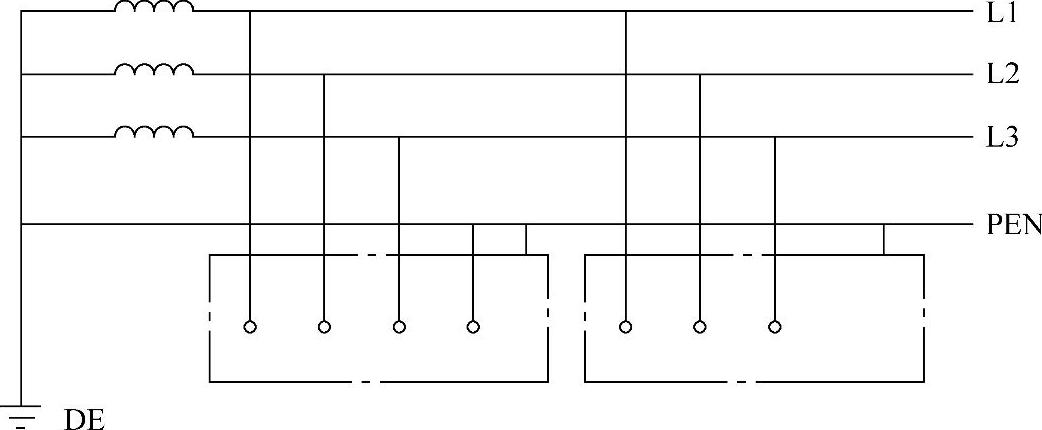

①TN—C系统。在系统中，保护导线（PE线）和中性线（N线）合为PEN线。这种供电系统就是平常用的三相四线制，如图1-12所示。

图1-12 TN—C系统

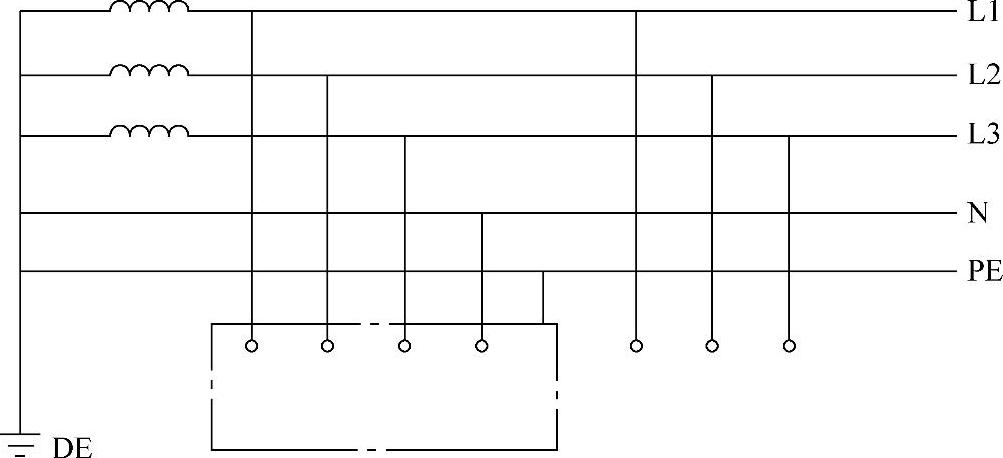

②TN—S系统。在整个系统中，保护导线与中性线分开，保护导线称为保护零线，中性线称为工作零线，如图1-13所示。在工地上有些工人称工作零线为零线，而称保护零线为地线。所有外露可导电部分均与保护零线（PE线）相接，工作时PE线中没有电流，中性线的电流从工作零线中流通，PE线不会因通过电流而被损坏，这样就保证了PE线的可靠性。这种系统的安全可靠性高，施工现场必须使用这种系统，通常称为三相五线制。

图1-13 TN—S系统

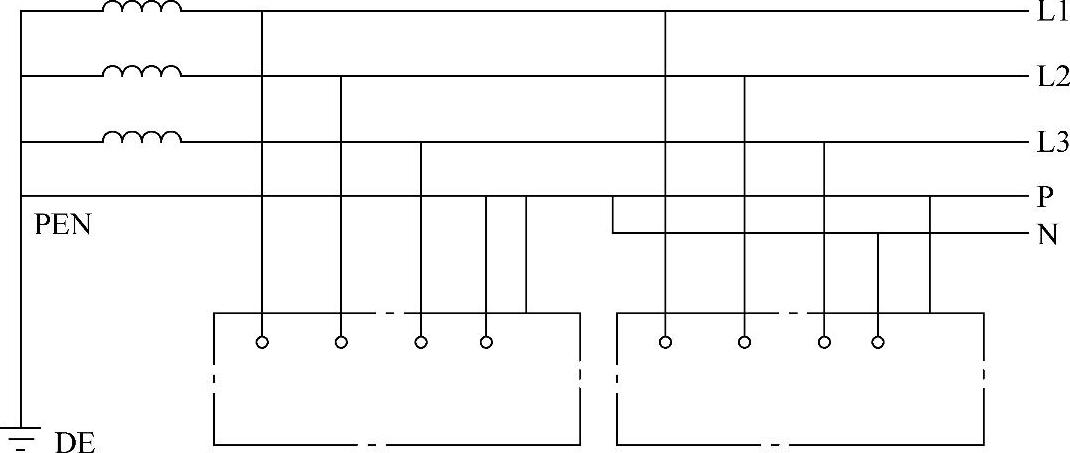

③TN—C-S系统。在整个系统中，保护导线和中性线开始是合一的，从某一位置开始分开，如图1-14所示。在实际供电中，从变压器引出的往往是TN—C系统，三相四线制。进入建筑物后，从建筑物总配电箱开始变为TN—S系统，加强建筑物内的用电安全性，这种做法也可以称为局部三相五线制。

图1-14 TN—C-S系统

在TN系统中，做保护用的导线，不论是PE线还是PEN线都绝不能断开，否则设备发生漏电故障时，线路保护电器不会动作，设备外露可导电部分就会带电而发生触电事故。在TN系统中的设备，不能只做保护接地而不做保护接零线，否则做保护接地的设备发生漏电故障时，会引起做保护接零的设备外壳上不同程度的带电现象，而引起触电事故。

为了确保中性线安全可靠，在中性点直接接地的三相四线制低压供电系统中，中性线还要做重复接地，将中性线上的一点或多点与大地再次做电气连接，重复接地的接地电阻值一般小于10Ω。三相五线制（TN—S）中的PE线也要做重复接地。一般规定，架空线路的干线和分支线的终端及沿线每1km处，电源引入车间或大型建筑物处都要做重复接地。除了以上介绍的这些之外，还要在建筑内部做相关限电的标识，以及安全作业标识。
