上海大众车系新帕萨特自动变速器故障解决方案

时间:2023-10-02 理论教育 版权反馈
【摘要】:故障现象:一辆2012年生产的新帕萨特轿车,装配1.8TSI发动机,搭载09G6档自动变速器,行驶里程1100km。在多个控制单元中均存在与多功能开关F125及变速杆位置有关系的故障码,这表明该车的故障与多功能开关F125有关系。考虑到该车的自动变速器控制单元安装位置在左前车轮罩内部,如果控制单元的插头进水可能会造成这种故障。

上海大众车系新帕萨特自动变速器故障解决方案

故障现象:一辆2012年生产的新帕萨特轿车,装配1.8TSI发动机,搭载09G6档自动变速器,行驶里程1100km。客户反映该车变速器变速杆在P位不能移动,而且钥匙不能从点火开关中取出,变速杆处所有档位显示都自动亮起。

检查分析:起动发动机尝试将变速杆切换到所有档位,检查变速杆是否在P位不能移动,结果变速杆能从P位移出;各档位显示均正常。关闭点火开关,钥匙能从点火开关中取出。经过上述检查没有出现客户描述的故障,这表明该车的故障是间歇式。

经过与客户沟通得知该车从买新车到现在,该故障出现过3次,而且最后一次在其他维修站检查过,检查结果是更换变速器的多功能开关。由于维修站没有多功能开关,客户到我维修站进行检查。

接下来使用车辆诊断仪VAS5051B进入网关安装列表检查故障,发现发动机电子设备、变速器电子设备、制动器电子设备、驻车制动器及转向柱电子系统控制存在故障,如图1-200所示。

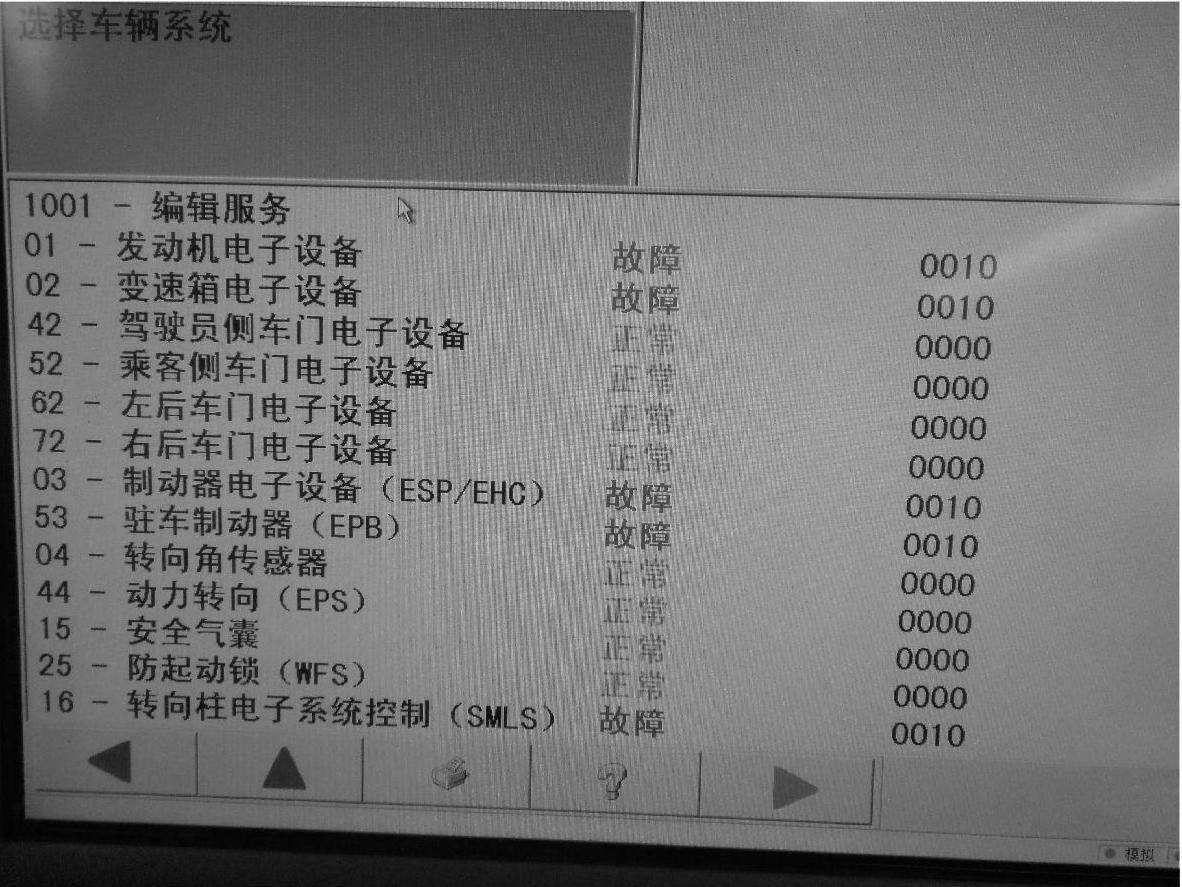

图1-200 网关安装列表中的故障

进入发动机控制单元检查故障发现存在4个故障码:00256,含义为:质量式或体积式空气流量计电路(间歇式);53286,含义为:变速器控制单元请读取故障码(间歇式);02329,含义为:换档位置控制故障(间歇式);05668,含义为:要求故障灯打开(间歇式),如图1-201所示。变速器电子设备存在3个故障码:00293,含义为:多功能变速器档位(TR)开关F125不可靠信号(间歇式);01314,含义为:发动机控制单元检查故障存储器(间歇式);18253,含义为:读取转向柱电子系统控制单元J527的故障存储器(间歇式),如图1-202所示。制动器电子设备发现一个故障码——01314,含义为:发动机控制单元检查故障存储器,如图1-203所示。驻车制动器发现一个故障码——U111300,含义为:由于接收到故障值而造成功能受限,如图1-204所示。转向柱电子系统控制存在一个故障码——B116229,含义为:变速杆停车位置锁止开关不可靠信号(被动/偶发),如图1-205所示。

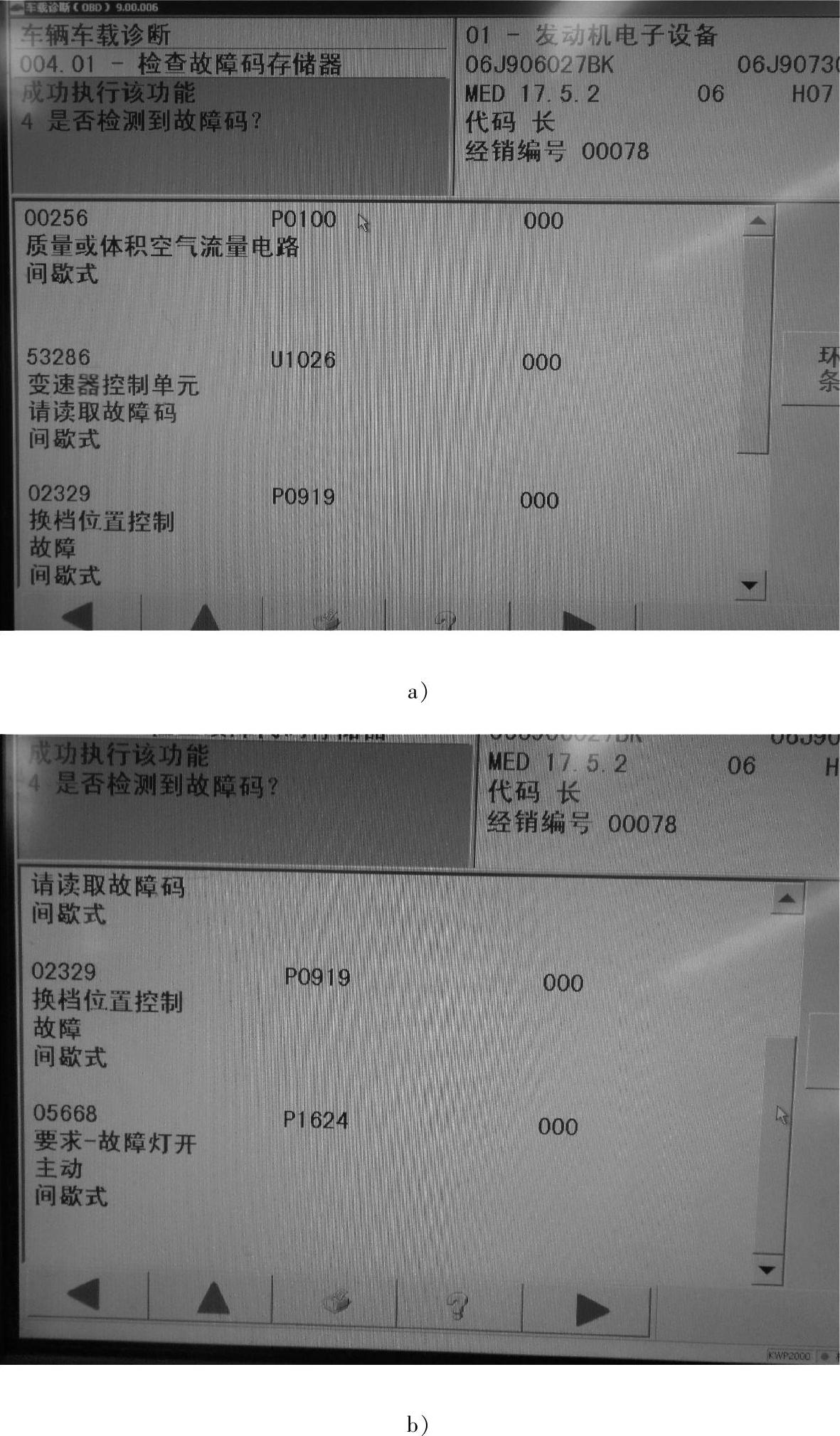

图1-201 发动机控制单元中的故障码

发动机控制单元中的故障码00256是该车在其他维修站检查时存储的故障码。在多个控制单元中均存在与多功能开关F125及变速杆位置有关系的故障码,这表明该车的故障与多功能开关F125有关系。由于该车的故障是间歇式的,现在车辆没有出现故障,所以现在测量F125插头上的供电及接地都正常。经过再次与客户沟通得知,该车辆的故障时是在雨后才出现的。考虑到该车的自动变速器控制单元安装位置在左前车轮罩内部,如果控制单元的插头进水可能会造成这种故障。拆下左前车轮罩,先检查连接自动变速器控制单元的线束是否存在磨破的现象,经检查发现在左前照灯的后面有一根线束被前照灯固定螺钉磨破,如图1-206所示。这根线正是连接多功能开关的。将线束修复后并重新固定,经过试车正常。从新固定线束的位置如图1-207所示。

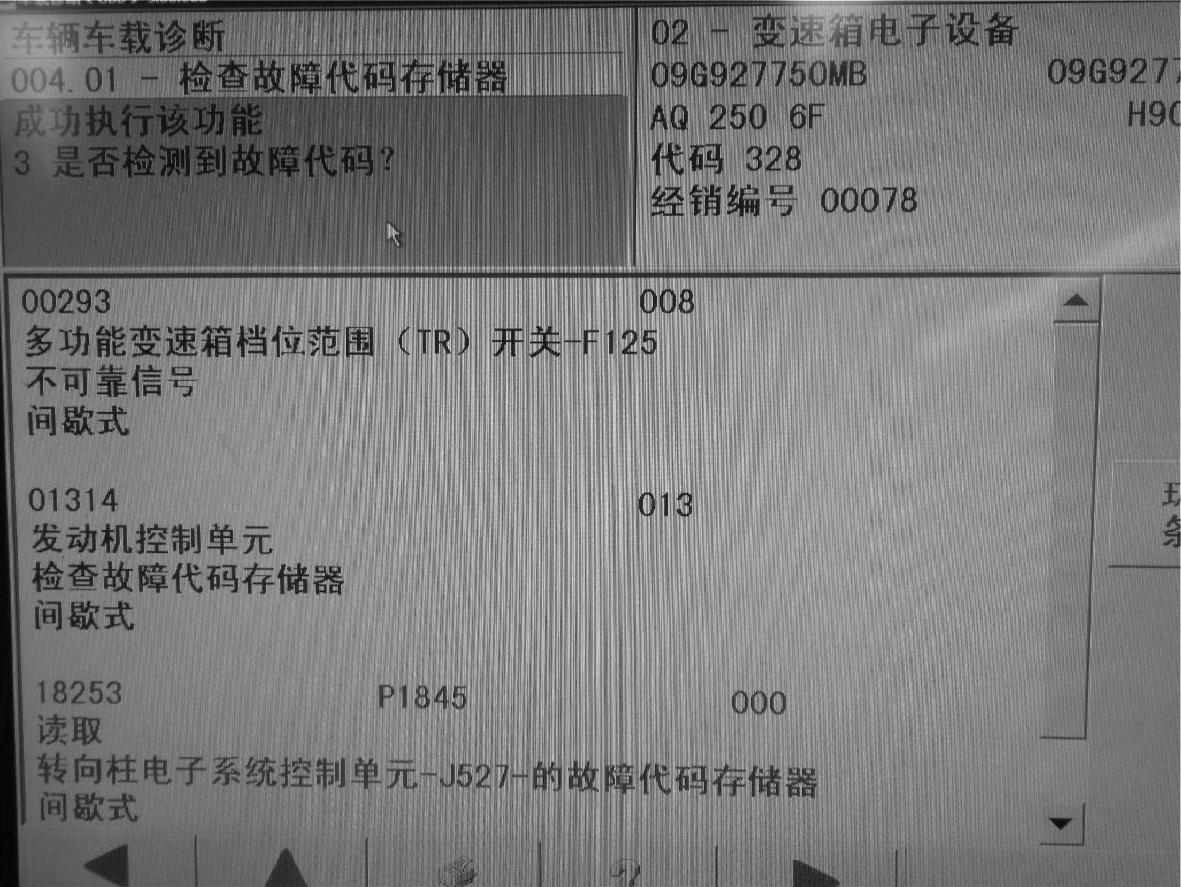

图1-202 自动变速器控制单元中的故障码

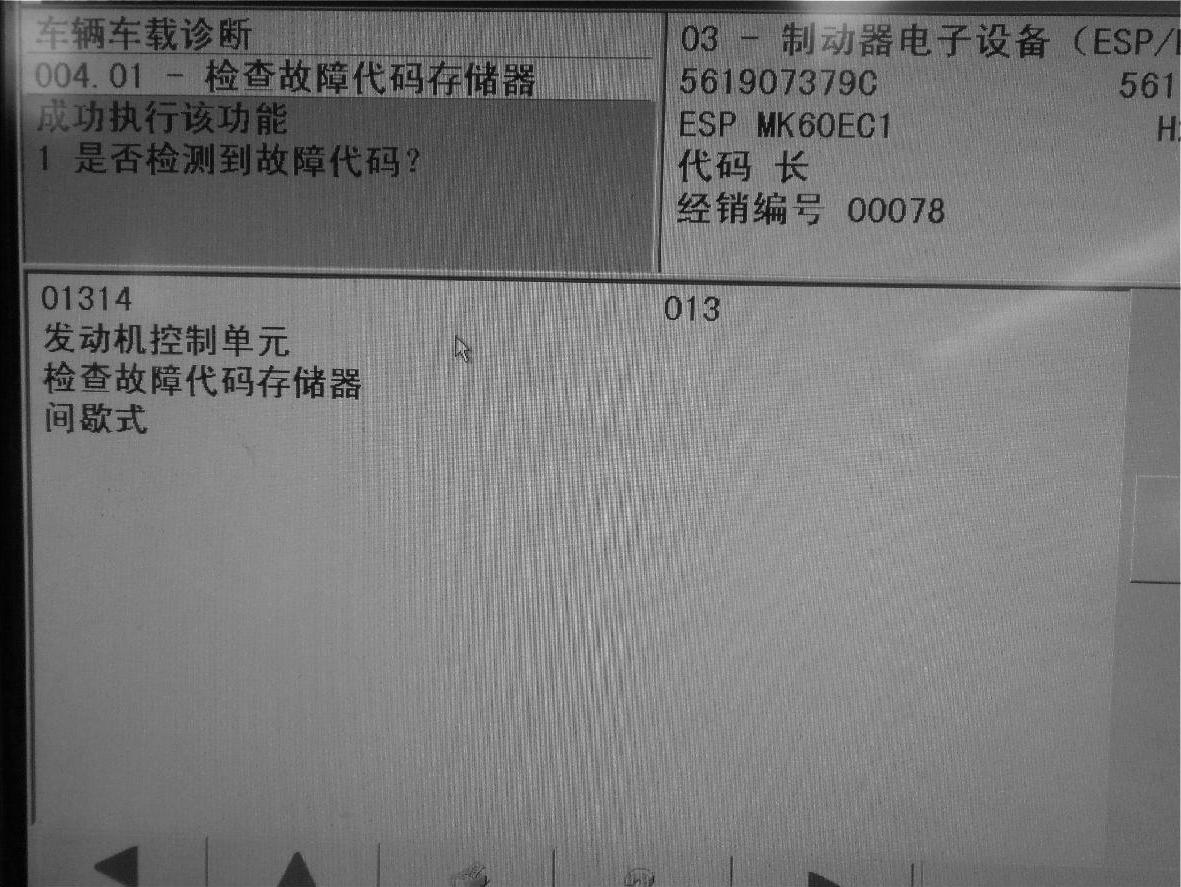

图1-203 制动器电子设备中的故障码

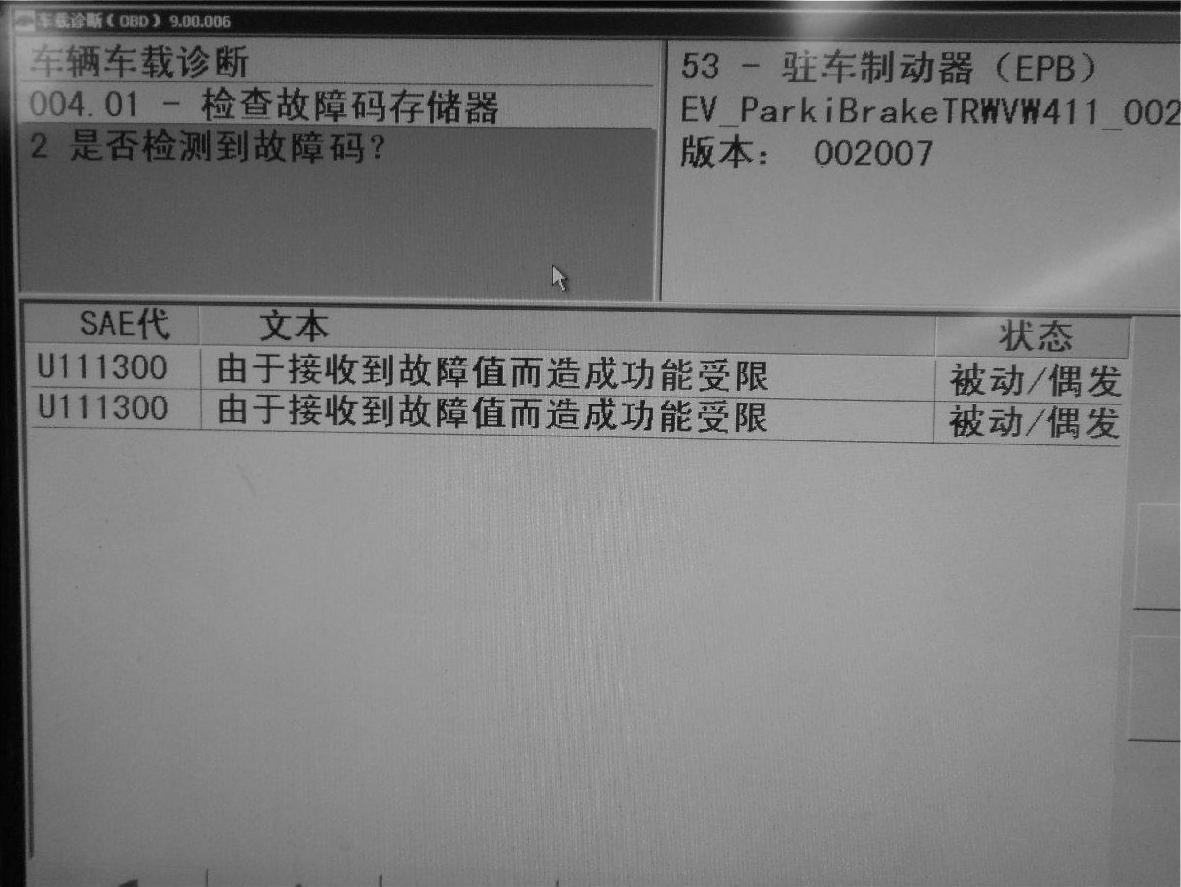

图1-204 驻车制动器控制单元中的故障码

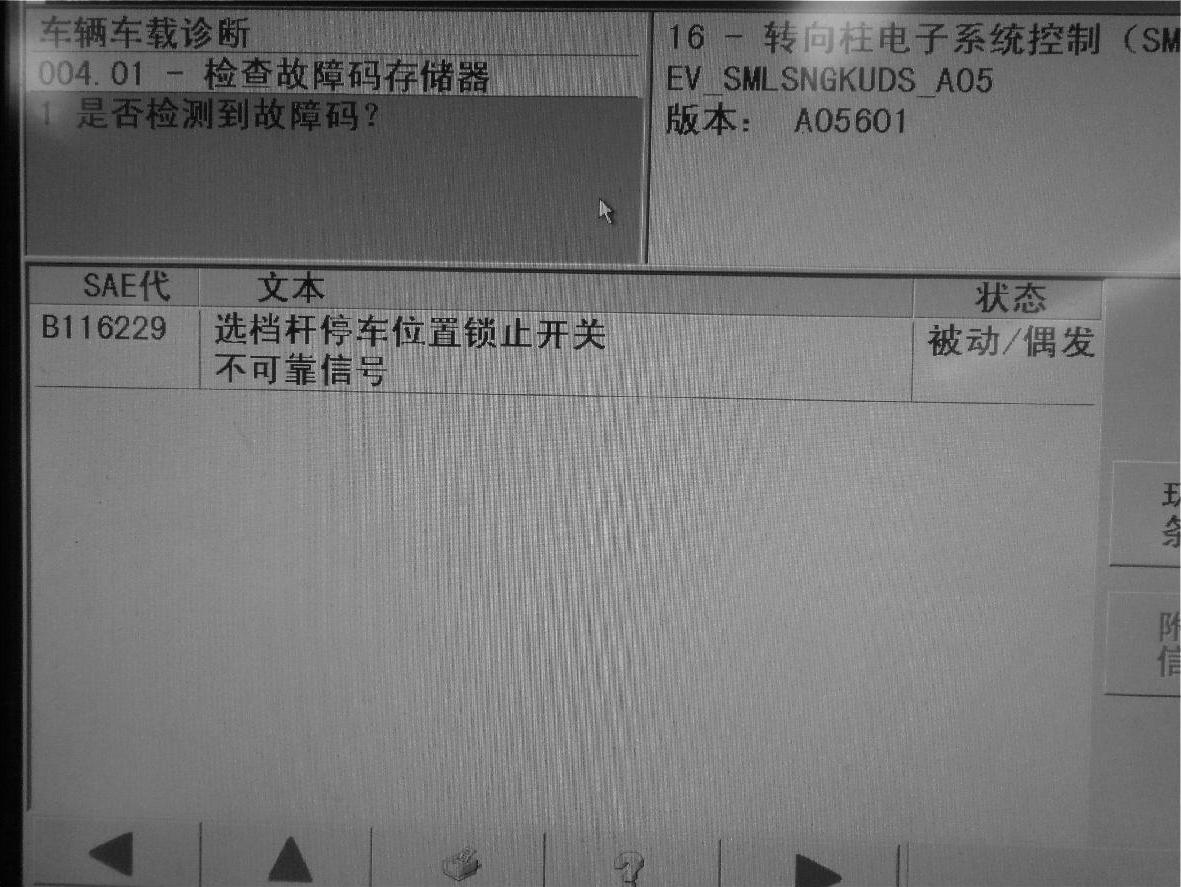

图1-205 转向柱电子系统控制中的故障码

故障排除:修复线束。

总结分析:在遇到类似的间歇式故障时,不要盲目更换与故障现象有关系的配件。建议先与客户进行沟通,掌握故障出现时车辆行驶的各种状况,例如本案例中客户描述到出现故障时是在下雨天。这样才能更快、更准确地排除故障。

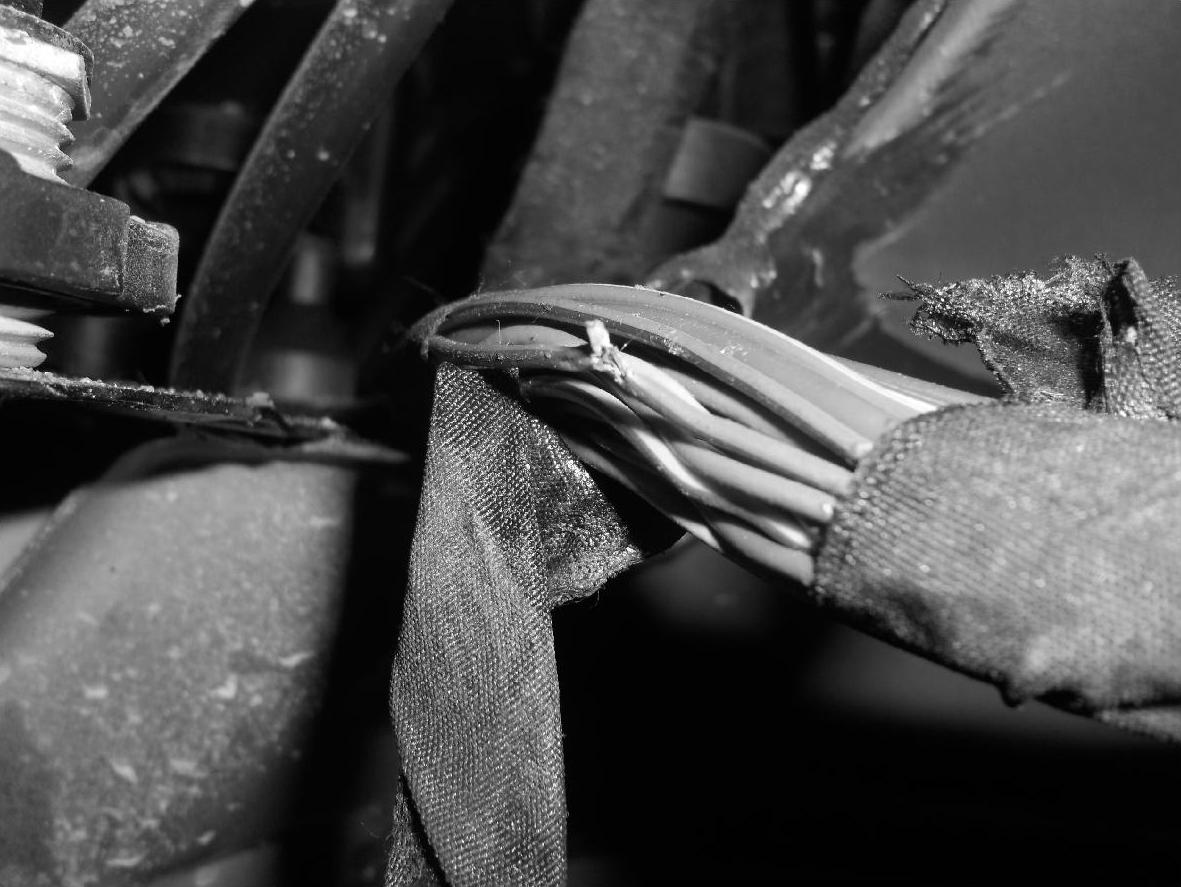

图1-206 前照灯后面磨破的线束

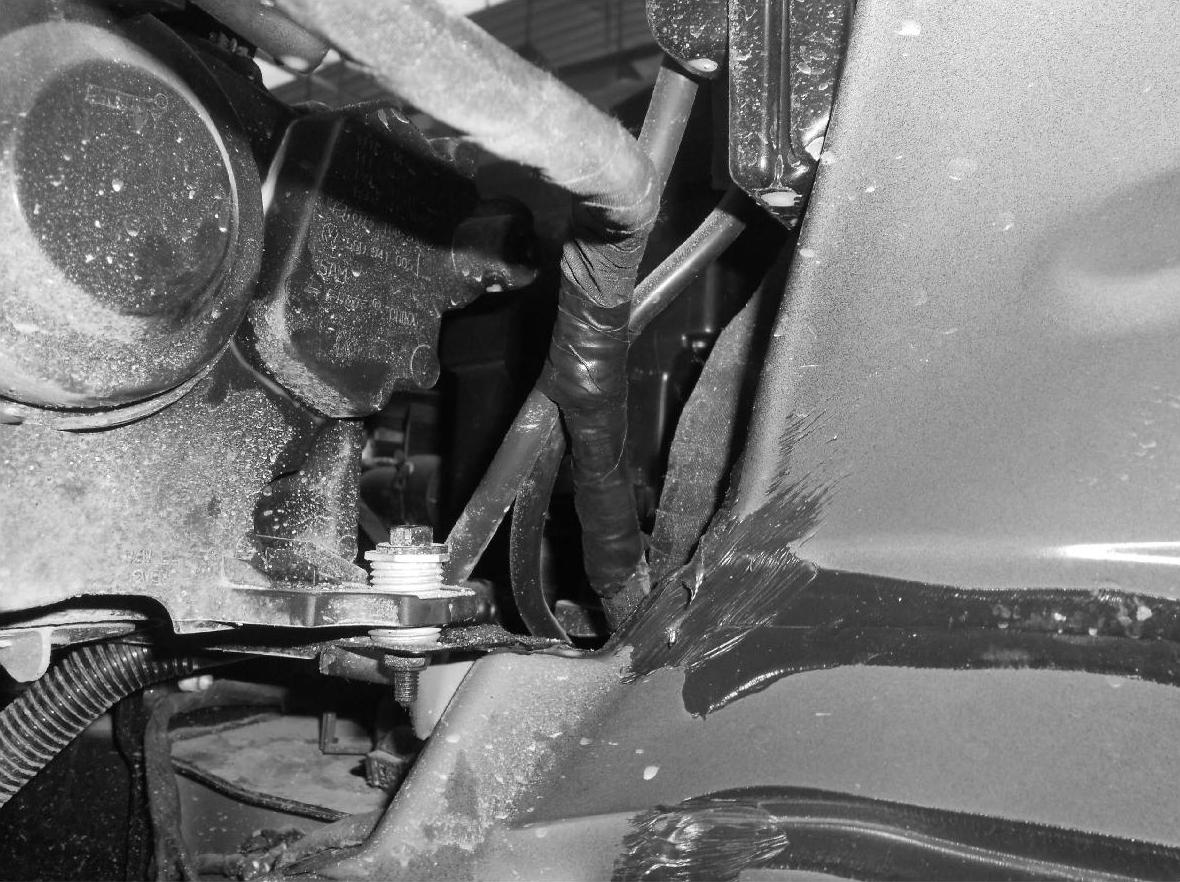

图1-207 重新固定的线束
