新帕萨特行驶故障解析:上海大众车系案例

故障现象:一辆2012年生产的新帕萨特轿车,搭载1.8TSI发动机,装配7档双离合器变速器,行使里程2100km。该车因不能行驶故障救援到维修站进行检查。

检查分析:首先与客户沟通得知该车因不能行驶故障已经维修过一次,而且上次维修时已经因同样故障更换过双离合器变速器机电装置J743,更换J743后经试车未见异常,客户将车辆开走,结果第二天再次出现同样故障,这说明该故障不是由于J743损坏导致。

再次与客户进行沟通,了解车辆出现故障的前后过程,客户反映第一次出现故障是车辆在正常行驶中,踩下加速踏板发现车辆不能向前行驶,发现组合仪表上出现维修保养的提示符号,而且该符号在不停的闪烁,客户关闭点火开关,再次起动发动机发现车辆又能正常行驶,故障暂时消除。第二次和第三次出现故障都是在等待信号灯挂档起步时出现的,而且出现故障时反复关闭点火开关,车辆还是不能恢复到正常时的行驶状态,而且第三次出现故障时发动机还出现抖动现象,组合仪表上的EPC灯亮起。

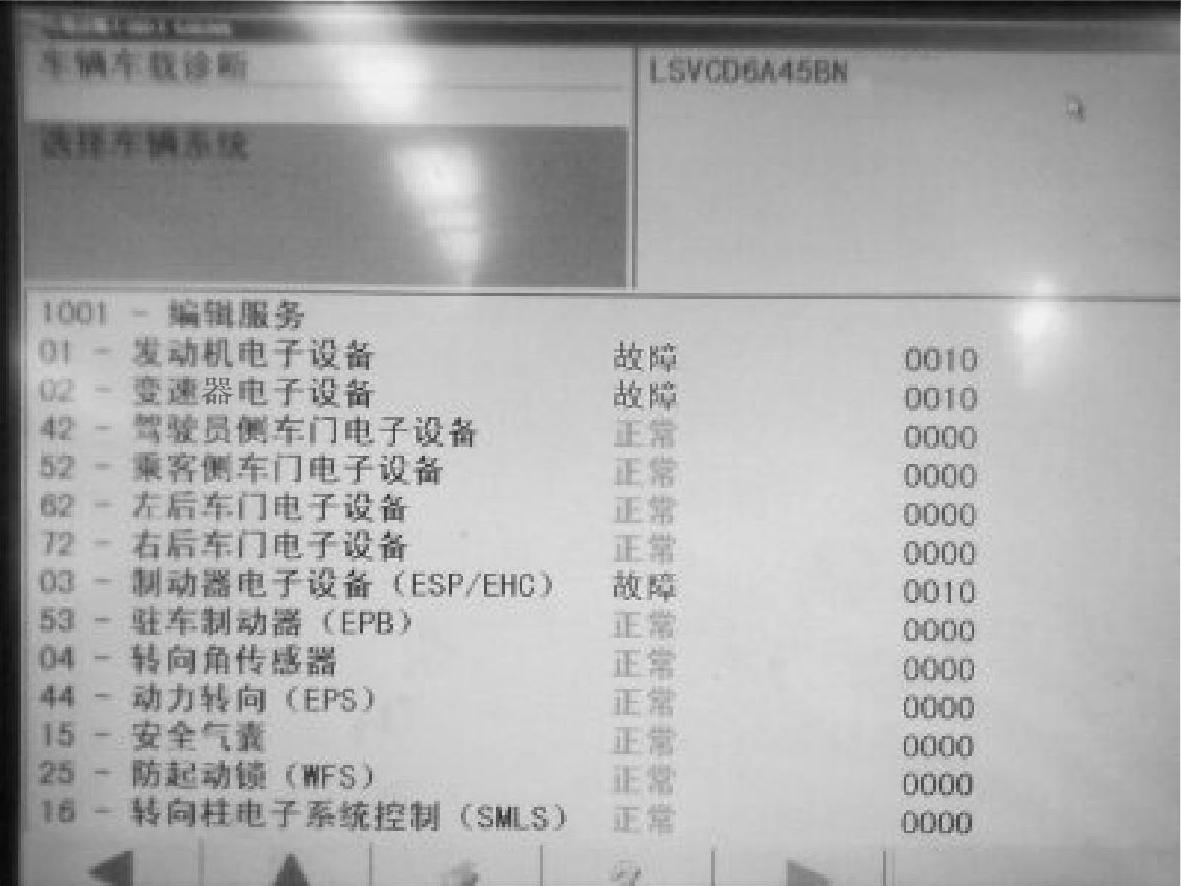

图1-100 网关安装列表中的故障

接下来使用上海大众专用车辆诊断仪VAS5051B进入网关安装列表检查故障,发现发动机电子设备、变速器电子设备及制动器电子设备存在故障,如图1-100所示。分别进入各控制单元检查故障码及含义,发动机电子设备存在1个故障码12398,含义为:预热点火开关,短时输出降低(间歇式)如图1-101所示;变速器电子设备存在4个故障码(如图1-102、图1-103所示),分别为06015,含义为:液压泵电动机电压不足(间歇式)、02113,含义为:变速器油位传感器/开关A范围/性能(间歇式)、01835,含义为:卡在倒档位置(间歇式)及06300,含义为:功能限制由于压力累计不足(间歇式)。制动器电子设备存在1个故障码02846,含义为:轮胎压力监控显示按钮E492不可靠信号(间歇式),如图1-104所示。


图1-101 发动机控制系统中的故障码及含义


图1-102 变速器控制单元中的故障码及含义

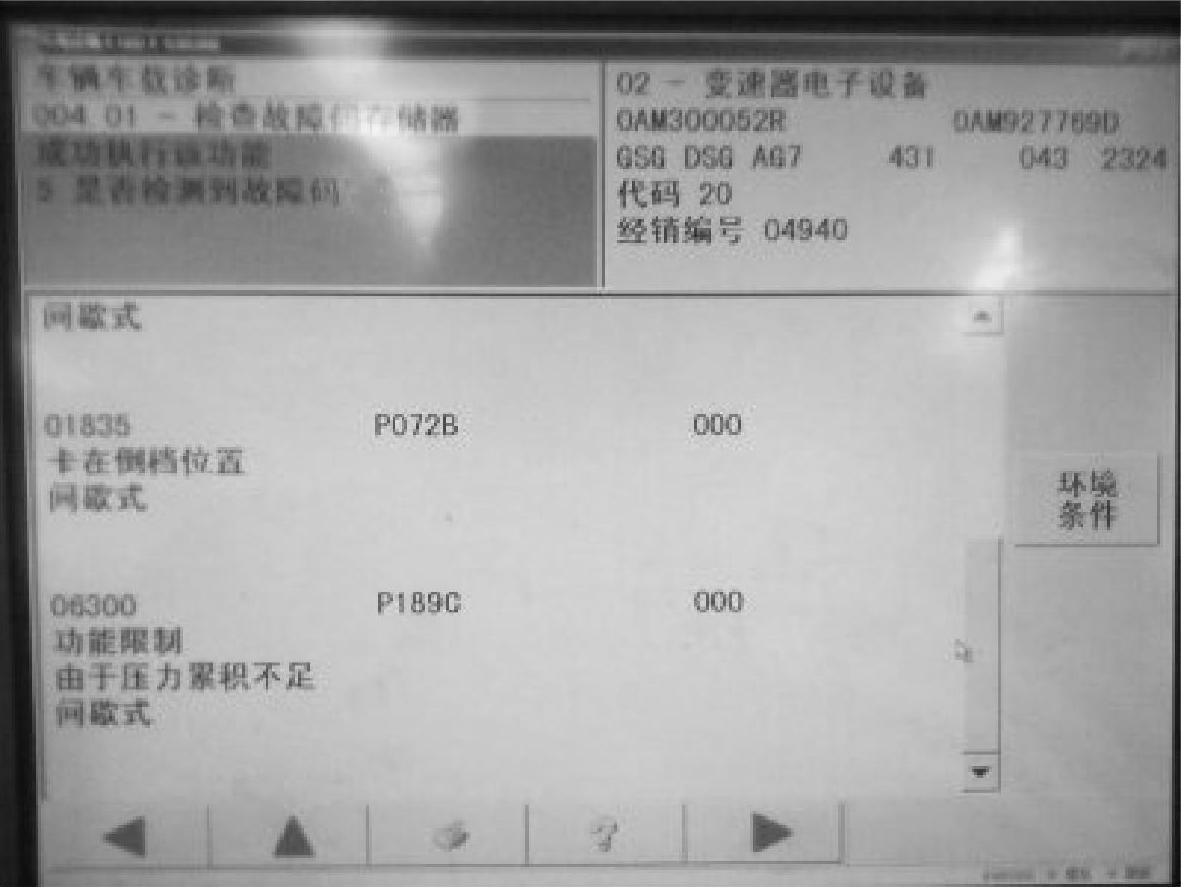

图1-103 变速器控制单元中的故障码及含义

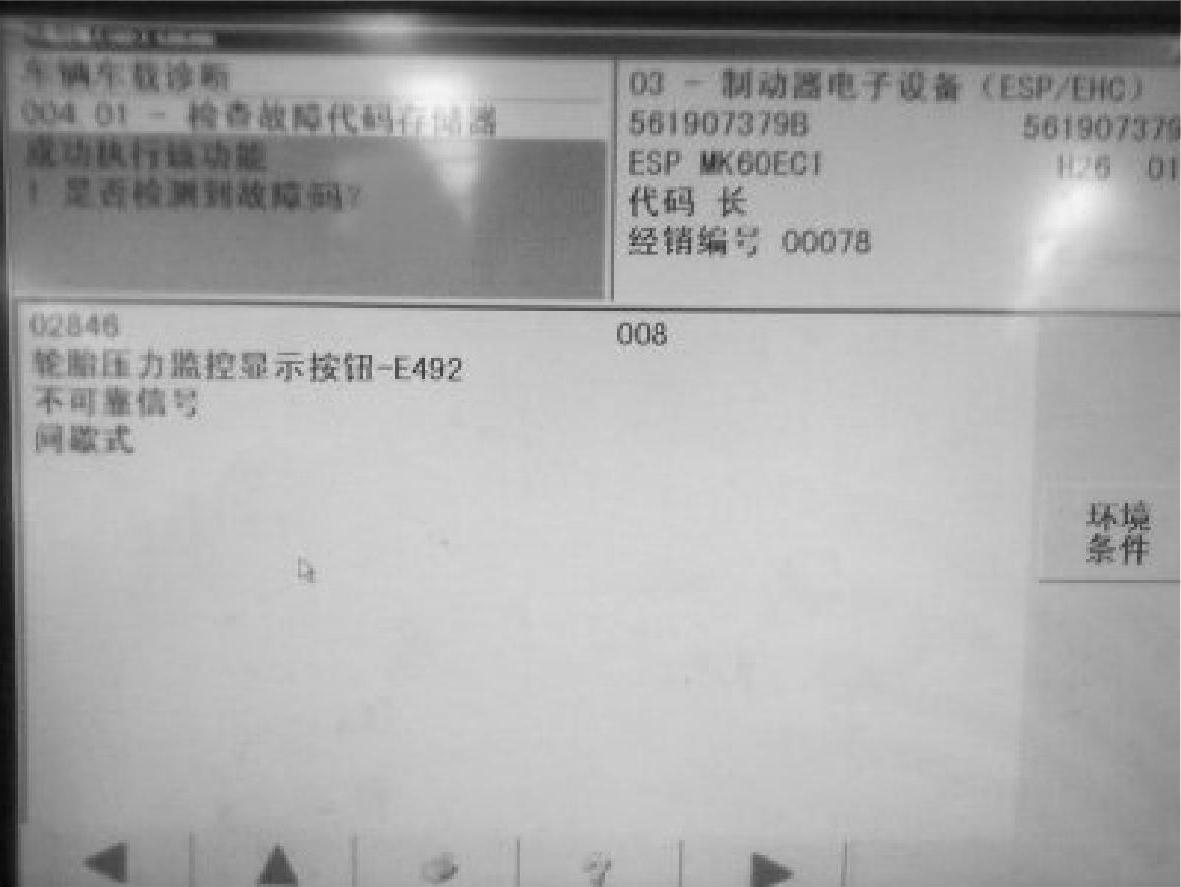

图1-104 制动器电子设备中的故障码及含义

根据变速器控制单元中的故障码含义,初步分析造成该故障的原因可能是由于J743的供电及接地存在虚接,导致控制单元电压不足,控制单元就采取了保护模式,即使驾驶人挂入D位或R位,变速器也不能正常工作,并通过组合仪表上的维修保养符号不停闪烁,提示驾驶人车辆出现故障,需到维修站检查。

接下来起动发动机并通过引导性功能进入变速器控制单元,选择读取测量数据块功能,查看控制单元的供电是否正常,关于供电的数据是在012显示组的3和4显示区及013显示组的1、2及4显示区,查看所有供电的数据均正常,如图1-105所示。考虑到该故障是间歇式的,现在的数据均正常,反复挂入R位及D位,模拟车辆起步时的状态,结果车辆未出现异常现象。

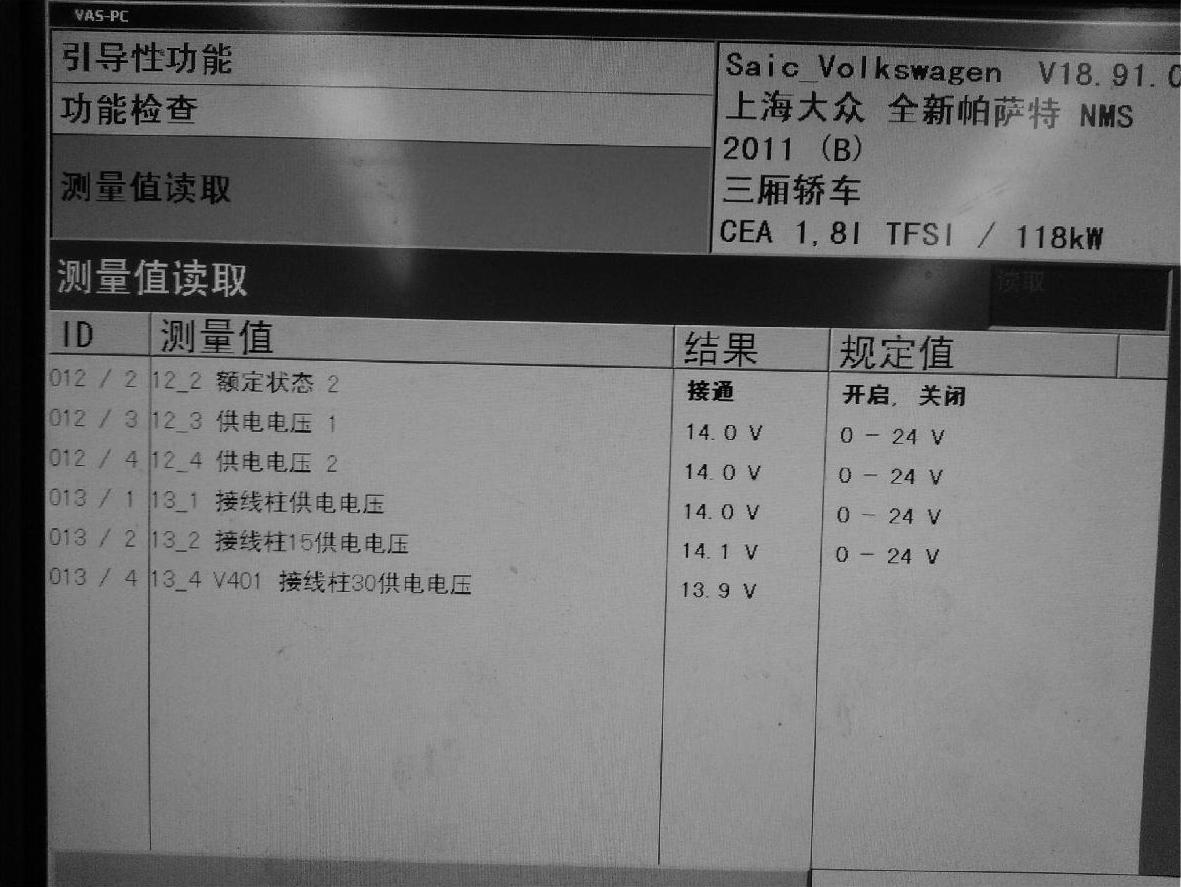

图1-105 显示组012及013的供电数据

考虑到该车的近光灯是后改装的氙气灯,如果改装氙气灯时的线路与J743的供电或接地是共用的,可能会出现该故障,经过查看后改装的线路与原车的线路没有连接,是直接与蓄电池正极连接,如图1-106所示。接通近光灯及远光灯,发现故障出现,挂入R位或D位车辆不能行驶。查看显示组012的第4显示区V401接线柱30供电电压为8.0V,如图1-107所示。V401代表液压泵电动机,这说明液压泵电动机V401的供电存在故障。

该故障为什么在接通灯光时才出现?后改装灯光的线路既然与原车线路没有连接,难道是干扰?回想起客户描述车辆出现故障是在白天,而白天是不开近光或远光的,可以排除后改装氙气灯的原因。(www.daowen.com)

接下来把检查重点放在V401的供电上,经过查看电路图得知J743的供电分为3路,其中2路是30号线,1路是15号线。30线的走向是由路是由蓄电池正极→熔丝SA4,80A→熔丝SC22,30A→J743的T25/25;蓄电池正极→熔丝SB16,30A→J743的T25/9;15号线的走向是由蓄电池正极→熔丝SB25,40A→J329的工作电路→SC6,10A→T25/10。J743的接地点是在左侧纵梁前部外侧。首先检查熔丝是否正常,拔掉熔丝S16检查时,发现熔丝的插脚上有一个烧蚀的黑点,这说明是由熔丝虚接导致,如图1-108所示。轻微活动S16查看V401的电压变为0.0V,如图1-109所示。该熔丝的安装位置在发动机室内左侧电控箱顶面的熔丝架上,如图1-110所示。经检查插接熔丝的针脚存在虚接,如图1-111所示,拆下熔丝盒将连接熔丝S16的针脚取出,将针脚锁紧,如图1-112所示。将取出的针脚装回熔丝盒并插上S16,清除故障码,电压数据正常。针脚在熔丝盒中的位置,如图1-113所示。

故障排除:锁紧S16的针脚。

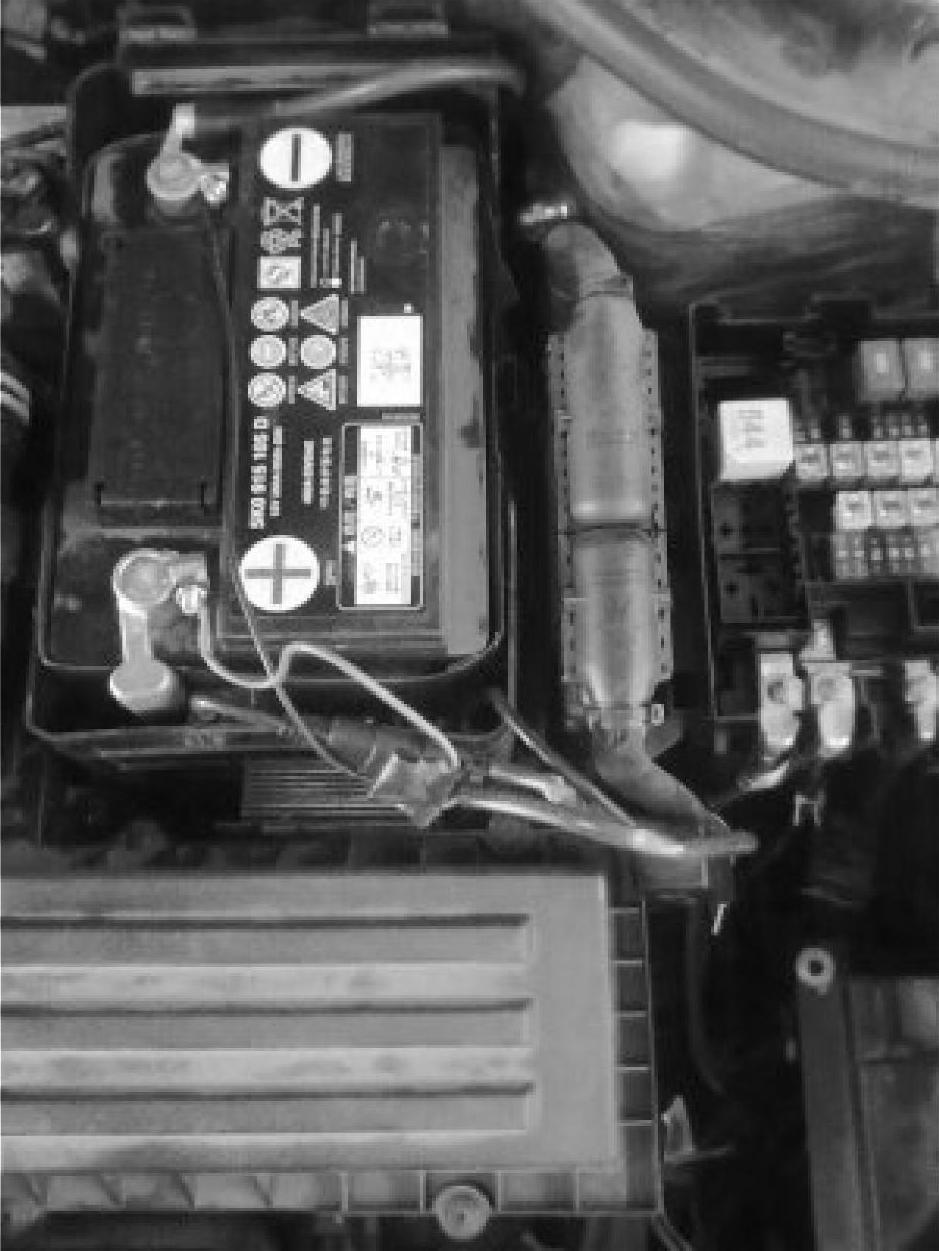

图1-106 蓄电池正极/负极上的灯光线

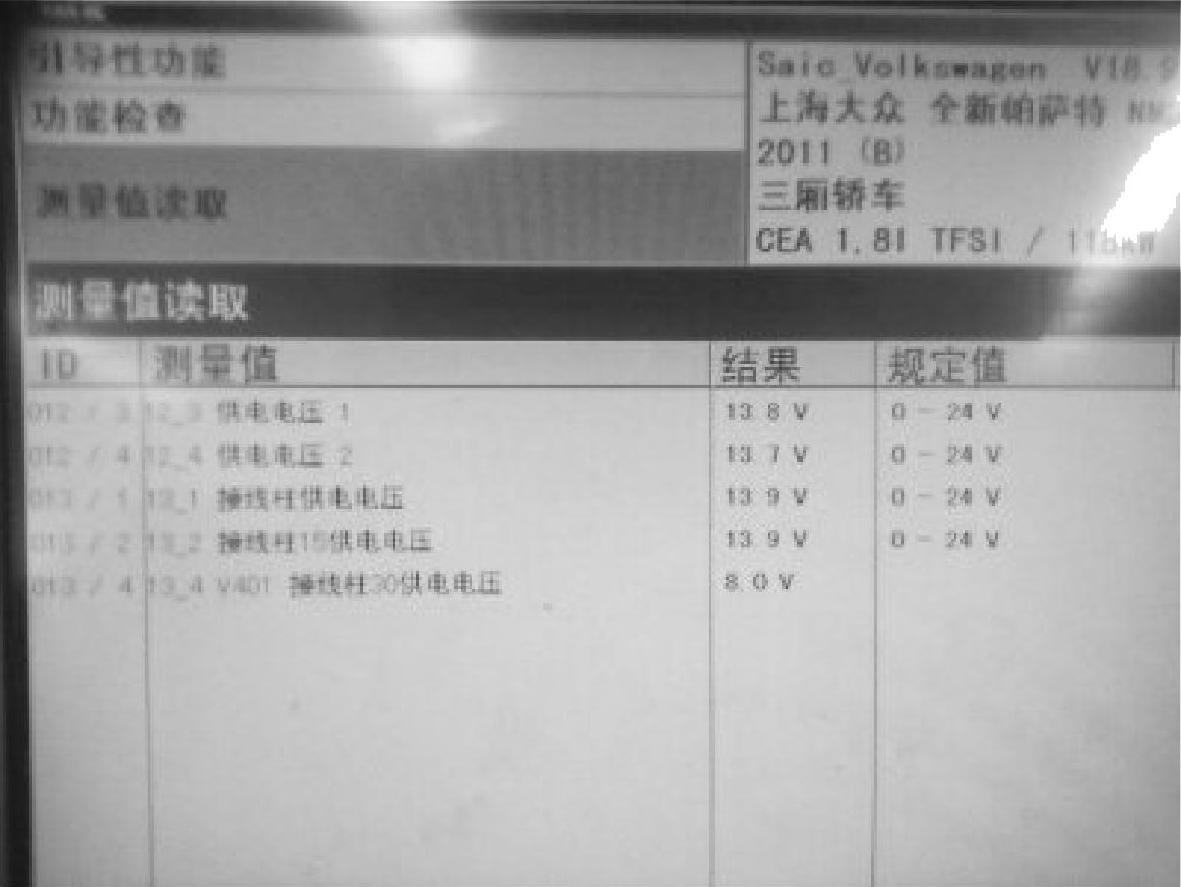

图1-107 V401的电压为8.0V

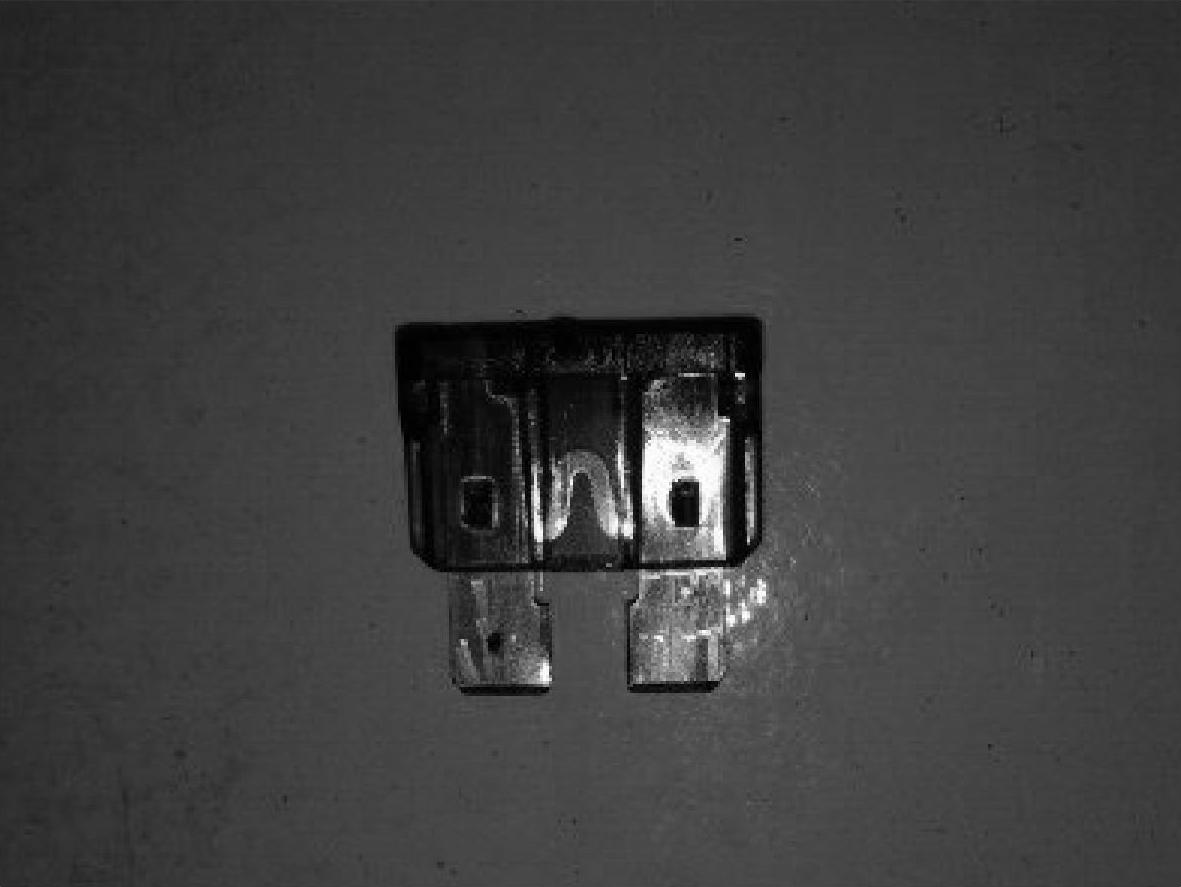

图1-108 熔丝插脚上烧蚀的黑点

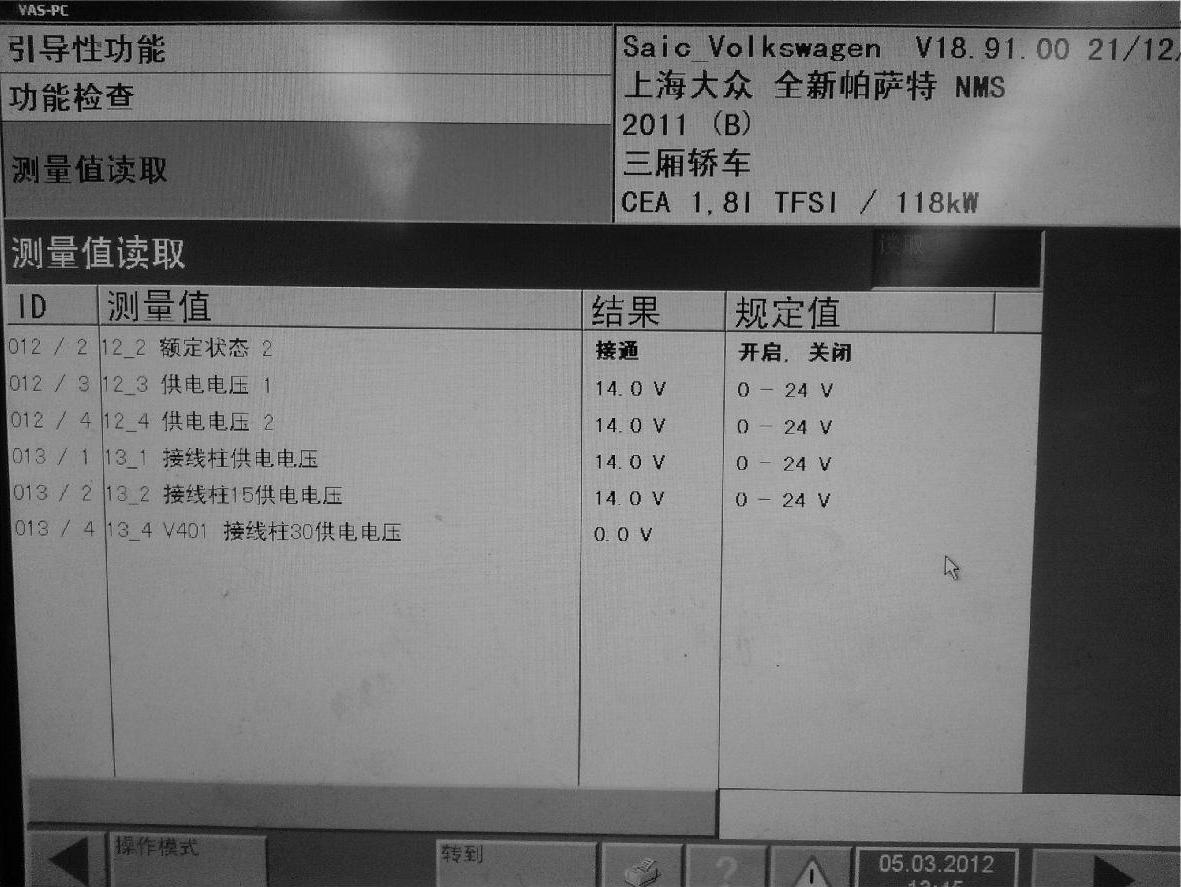

图1-109 V401的电压为0.0V

总结分析:造成此故障的原因是由于熔丝虚接导致,也就是供电存在故障,在检查此类故障时,首先检查控制单元的供电及接地是否正常,排除供电及接地的原因,再考虑其他方面,例如:控制单元自身出现故障。不要盲目下结论,避免错误诊断造成不必要的损失。


图1-110 发动机室左侧电控箱的熔丝盒

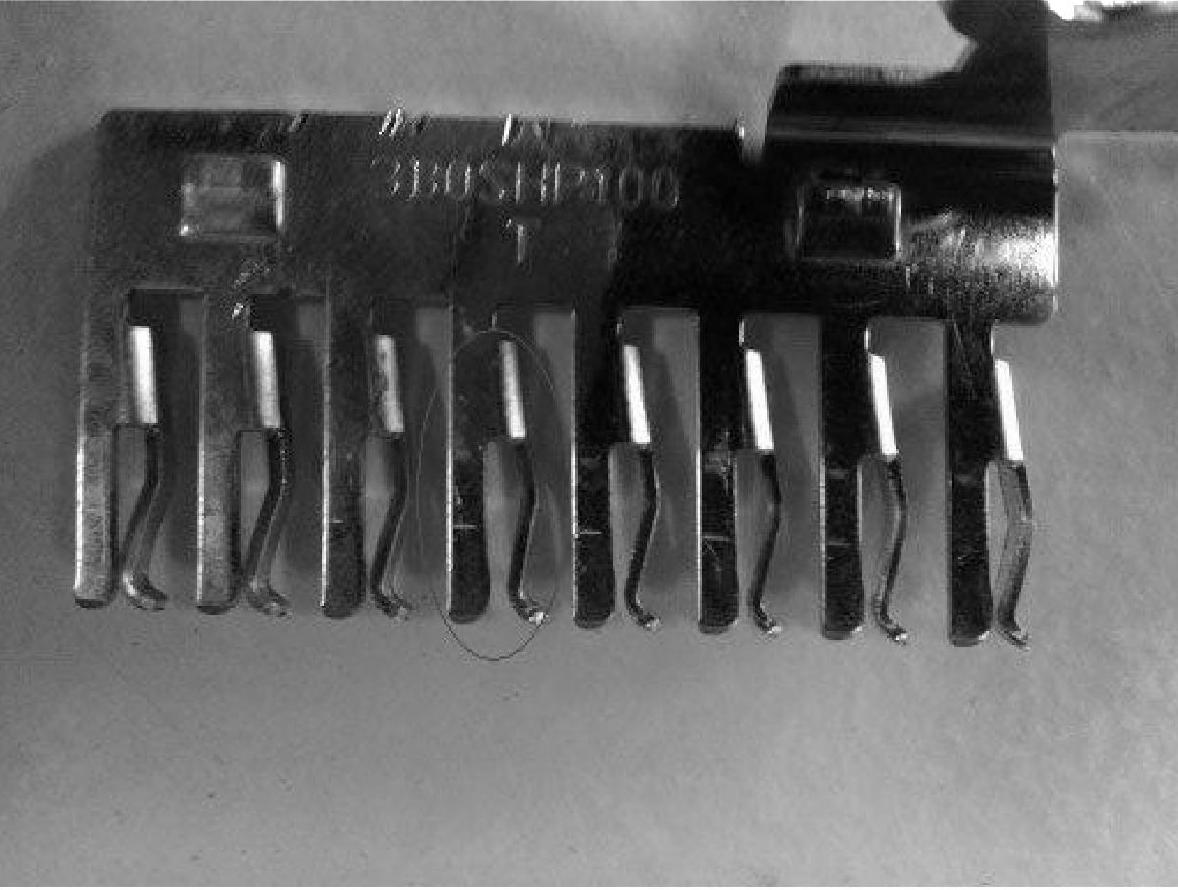

图1-111 熔丝S16的插脚

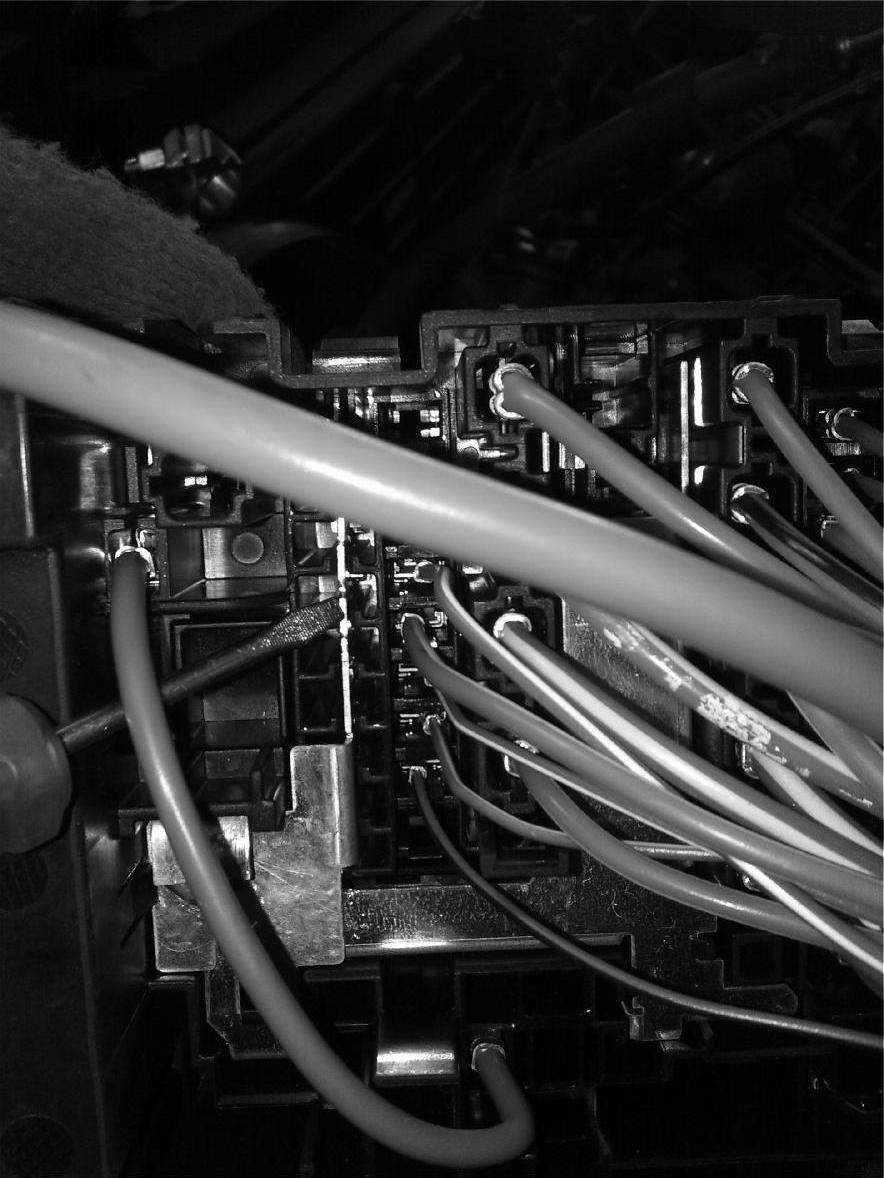

图1-112 取出的熔丝针脚

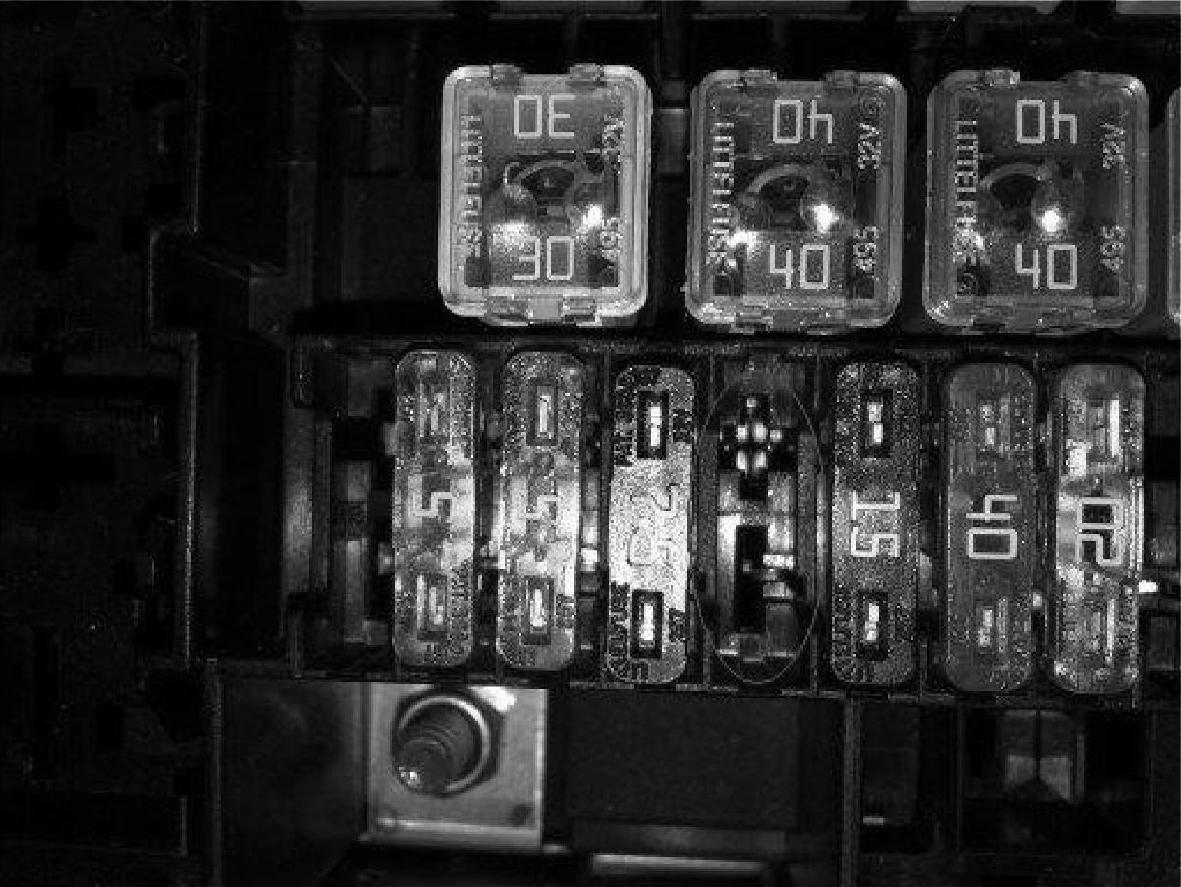

图1-113 针脚在熔丝盒中的位置
