接13.3.2实例继续创建别墅。

1）将视图切换到1F楼层平面。

2）单击“视图”选项卡“创建”面板中的“剖面”按钮，打开“修改|剖面”选项卡和选项栏，采用默认设置。

3）在视图中绘制剖面线，然后调整剖面线的位置，如图13-34所示。

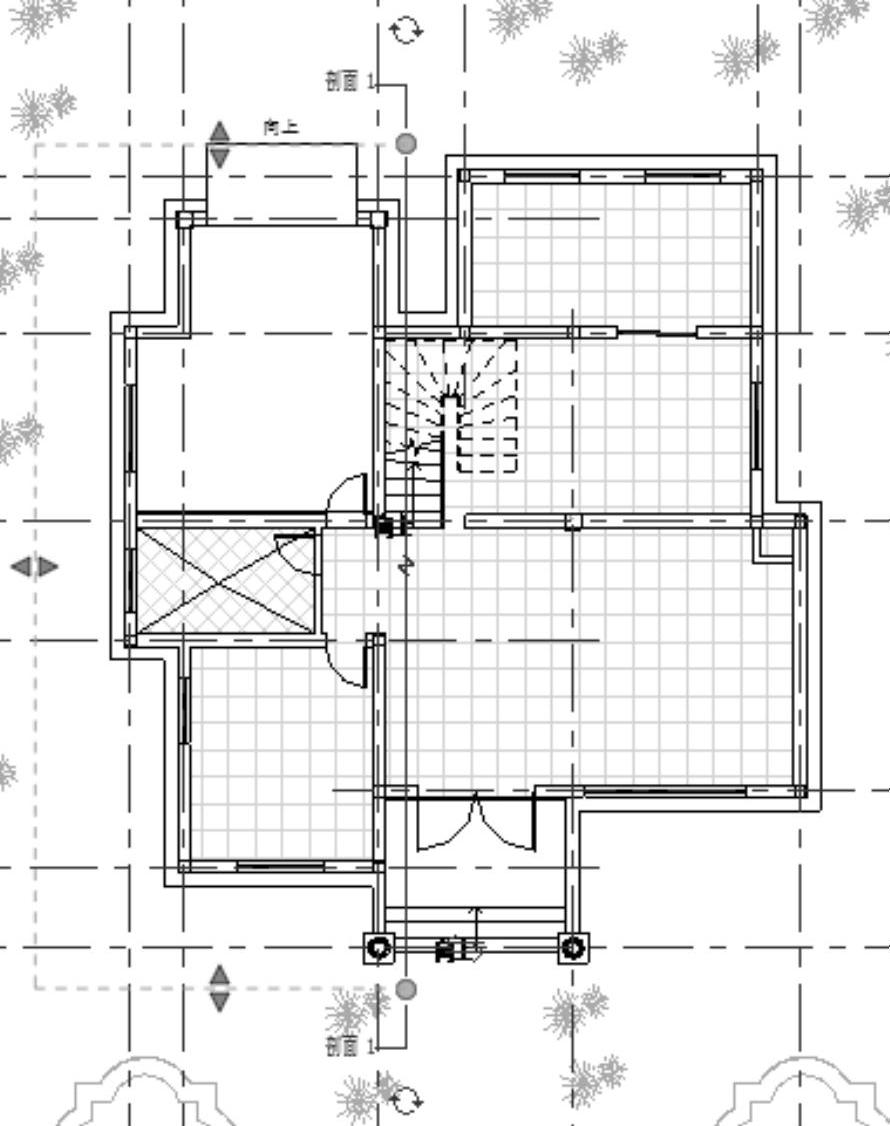

图13-34 绘制剖面线

4）绘制完剖面线系统自动创建剖面图，在“项目浏览器”的“剖面（建筑剖面）”节点下双击剖面1视图，打开此剖面视图，如图13-35所示。

5）在“属性”选项板中取消勾选“裁剪区域可见”复选框，隐藏视图中的裁剪区域，如图13-36所示。

6）单击“注释”选项卡“尺寸标注”面板中的“对齐”按钮，标注尺寸，如图13-37所示。

7）分别选取轴号和标高线并拖曳调整其位置，然后更改轴号的显示和隐藏，整理后结果如图13-38所示。

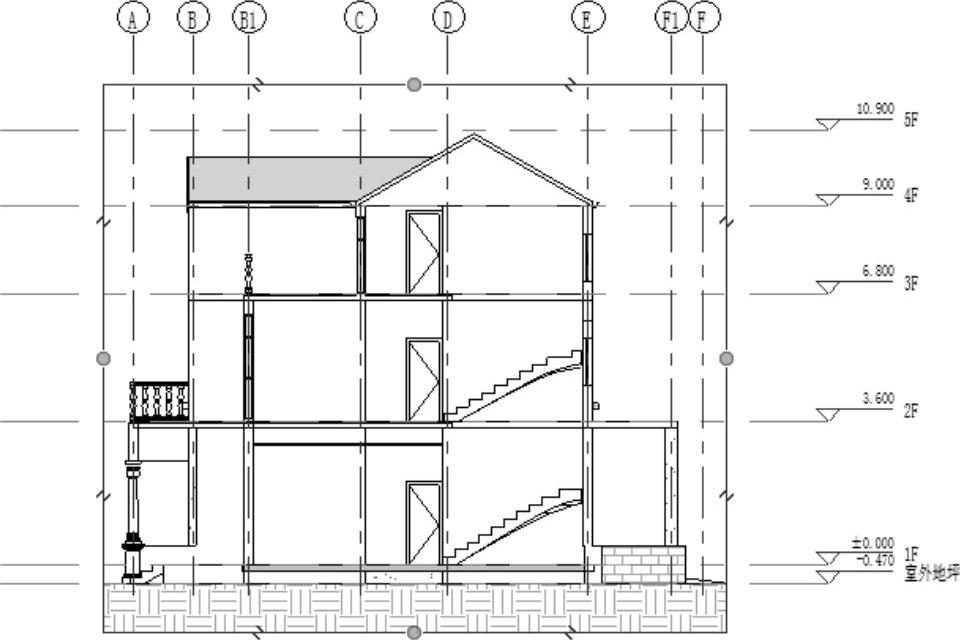

图13-35 自动生成的剖面视图

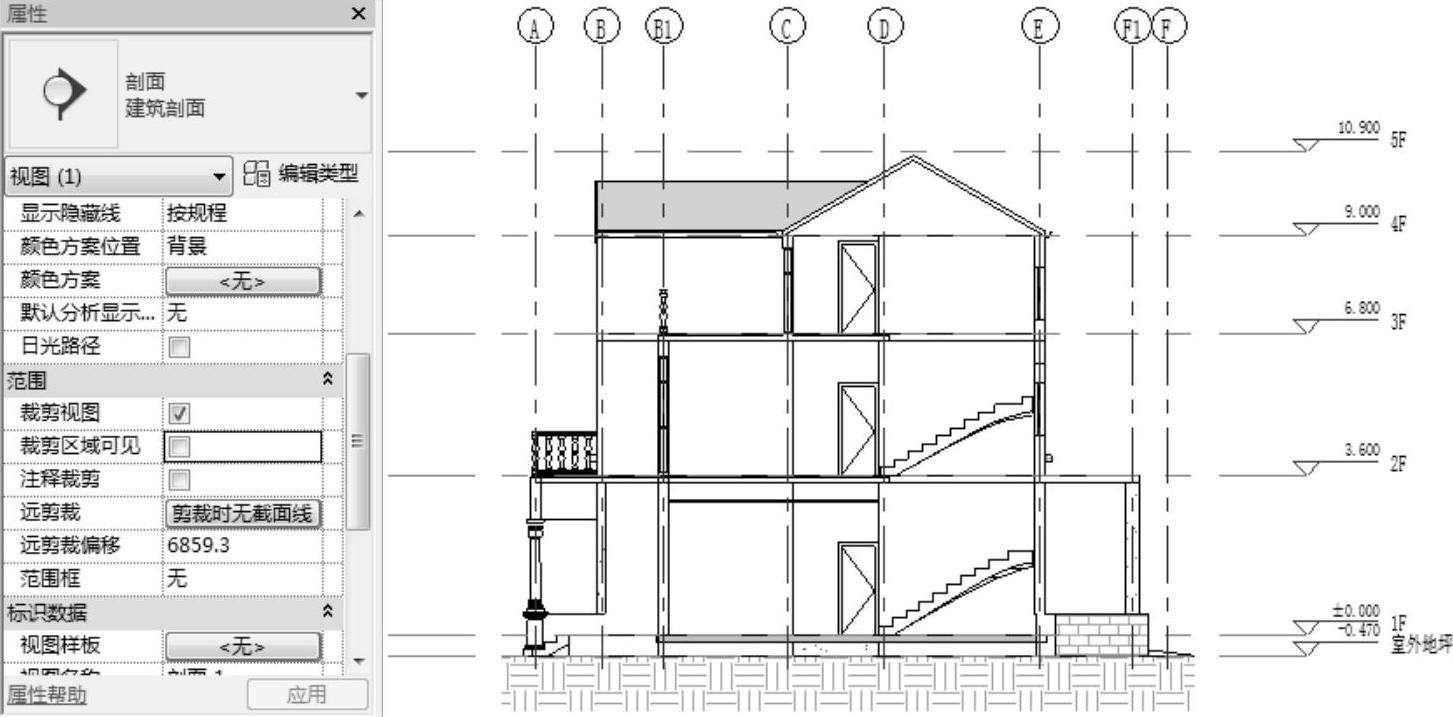

图13-36 隐藏裁剪区域

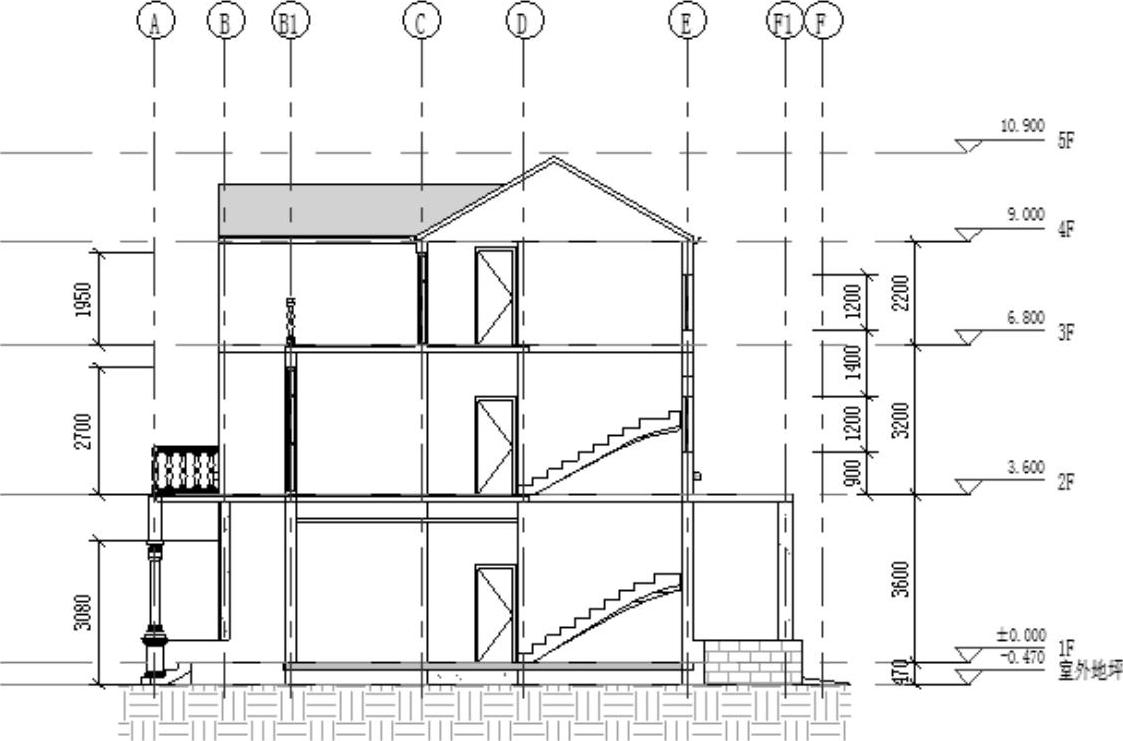

图13-37 标注尺寸(www.daowen.com)

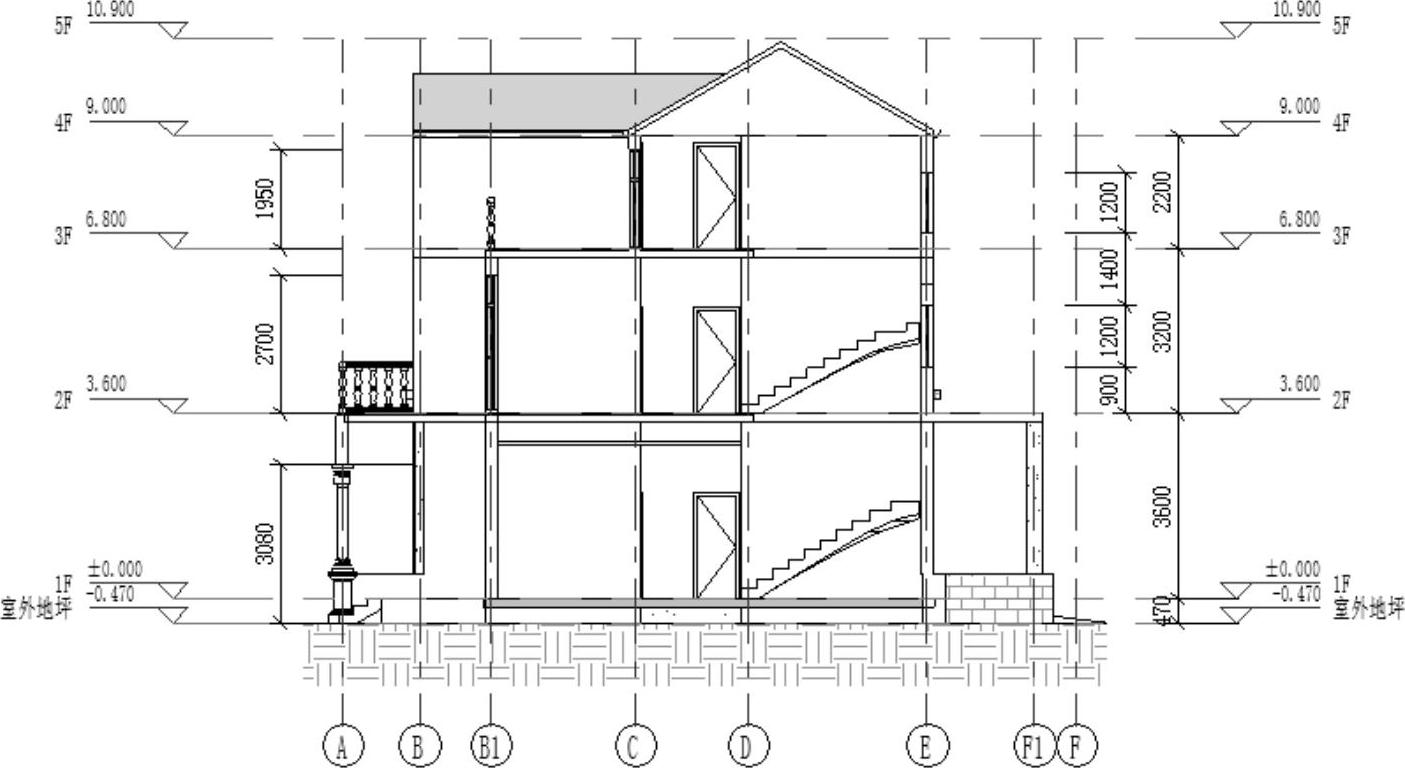

图13-38 整理轴号和标高位置

8）单击“视图”选项卡“图纸组合”面板中的“图纸”按钮，打开“新建图纸”对话框，在列表中选择A3公制图纸，单击“确定”按钮，新建A3图纸。

9）单击“视图”选项卡“图纸组合”面板中的“放置视图”按钮，打开“视图”对话框，在列表中选择“剖面：剖面1”视图，然后单击“在图纸中添加视图”按钮，将视图添加到图纸中，如图13-39所示。

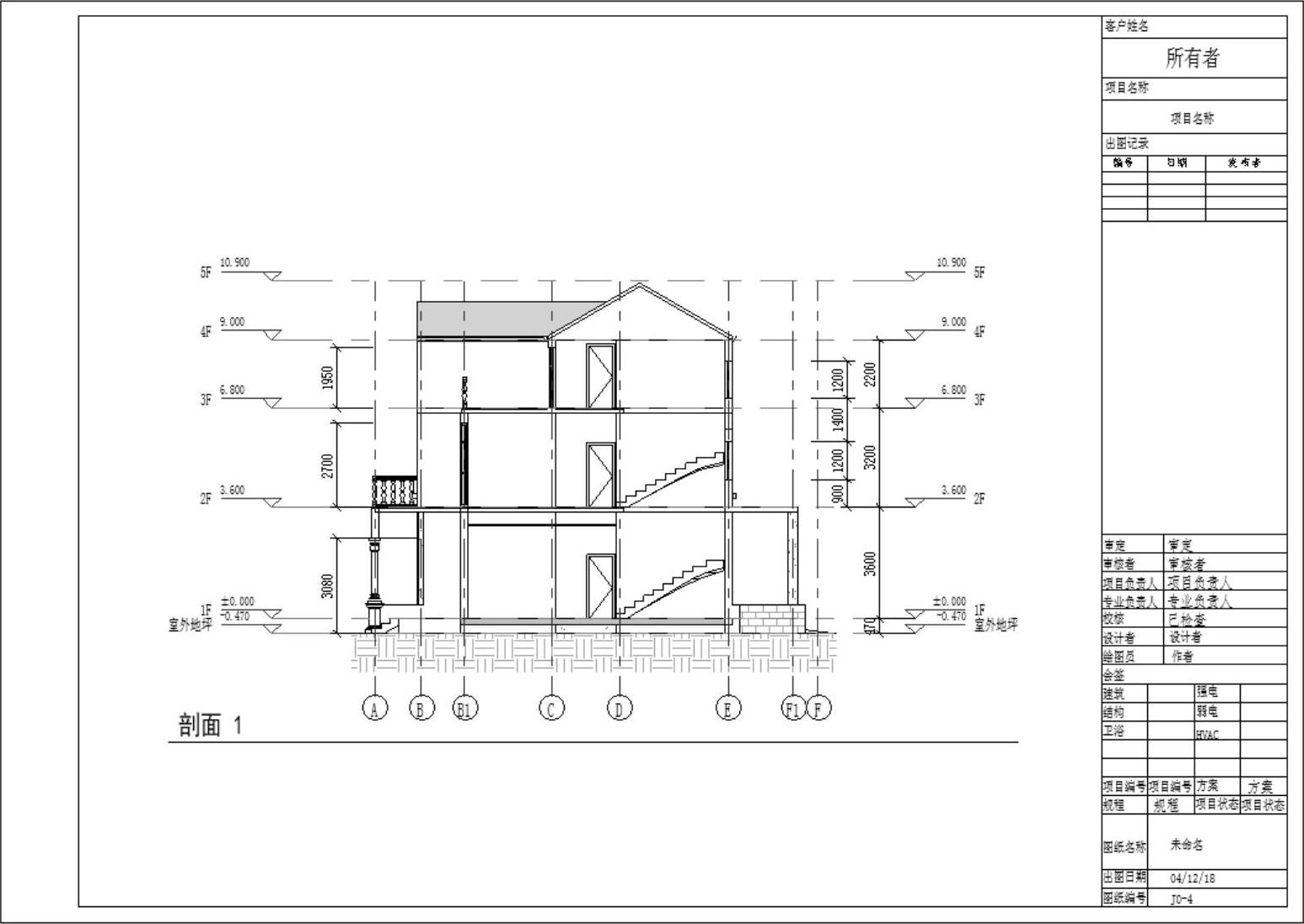

图13-39 添加视图到图纸

10）选取图形中视口标题，在“属性”选项板中选择“视口没有线条的标题”类型，并将标题移动到图中适当位置，然后在“属性”选项板中更改视图名称为“1-1剖面图”，如图13-40所示。

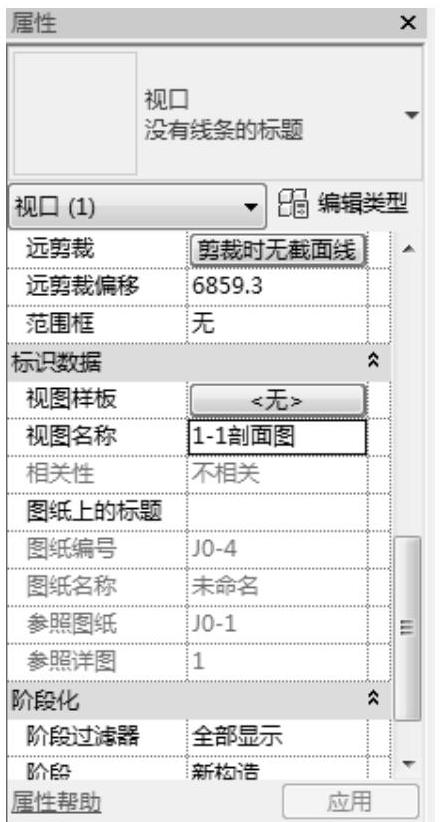

图13-40 “属性”选项板

11）单击“注释”选项卡“文字”面板中的“文字”按钮，在“属性”选项板中选择“文字宋体5mm”类型，输入比例“1∶100”，结果如图13-41所示。

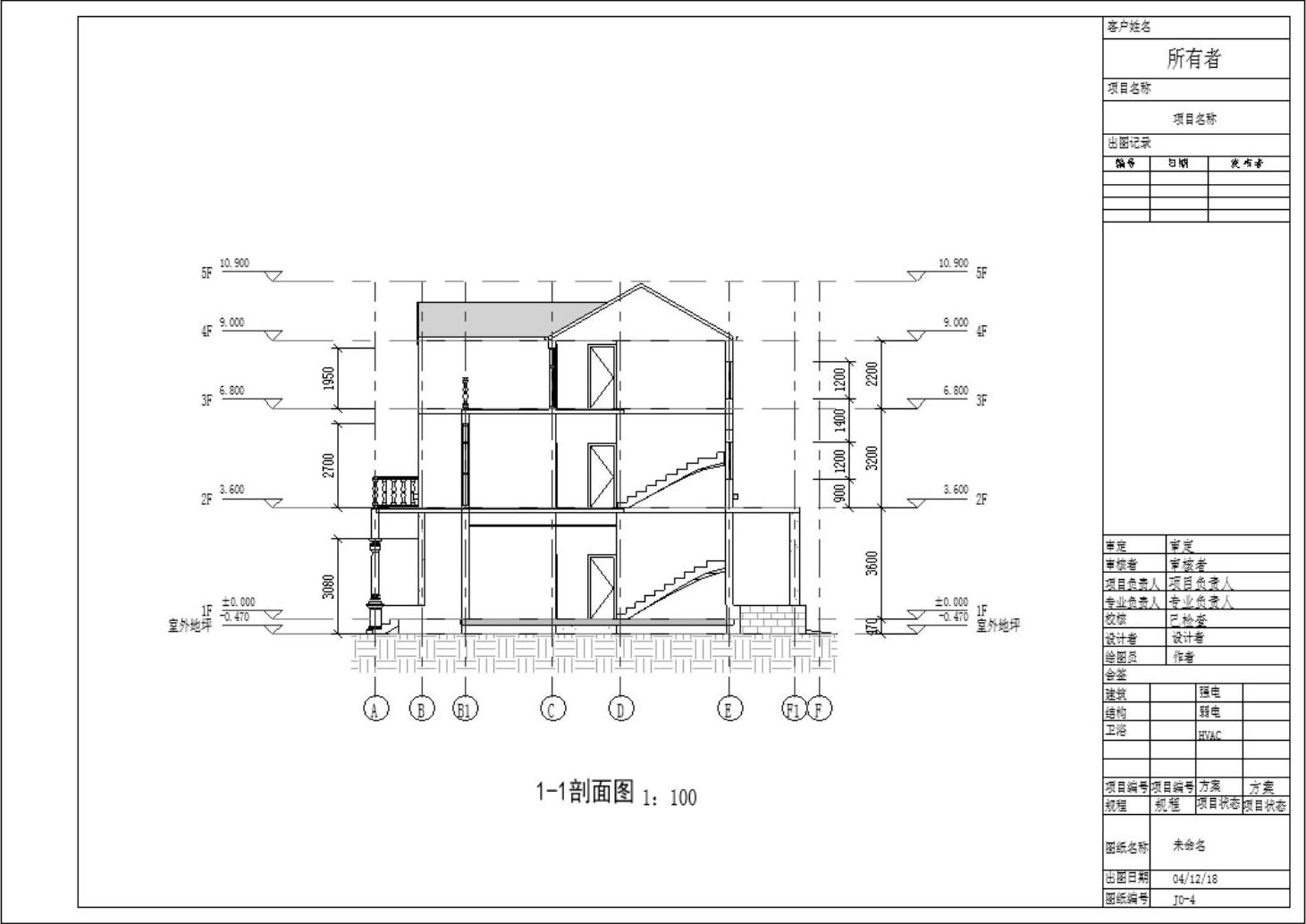

图13-41 输入文字及比例

12）在“项目浏览器”中的“J0-4-未命名”上单击鼠标右键，在弹出的快捷菜单中选择“重命名”选项，打开“图纸标题”对话框，输入名称为“1-1剖面图”，单击“确定”按钮，完成图纸的命名。

读者可以根据1-1剖面图的创建方法，创建别墅的东西方向的2-2剖面图，这里就不再一一进行介绍了。
