接13.2.2实例继续创建别墅。

1）将视图切换至南立面图。

2）在“项目浏览器”中选择“立面”→“南”节点，单击鼠标右键，在弹出的快捷菜单中选择“复制视图”→“带细节复制”选项。

3）将新复制的立面图重命名为“南立面图”，并切换至此视图。

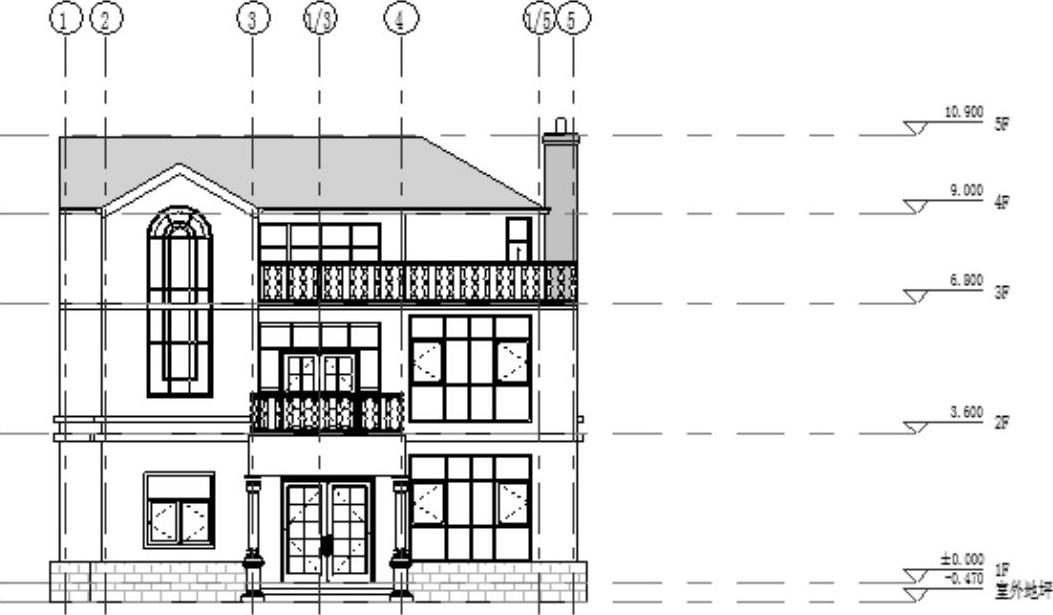

4）单击“视图”选项卡“图形”面板中的“可见性/图形”按钮，打开“立面：南立面图的可见性/图形替换”对话框，在“模型类别”选项卡中分别取消勾选“场地”“地形”“植物”复选框，在“注释类别”选项卡中取消勾选“参照平面”复选框，单击“确定”按钮，南立面图如图13-27所示。

图13-27 整理后的南立面图

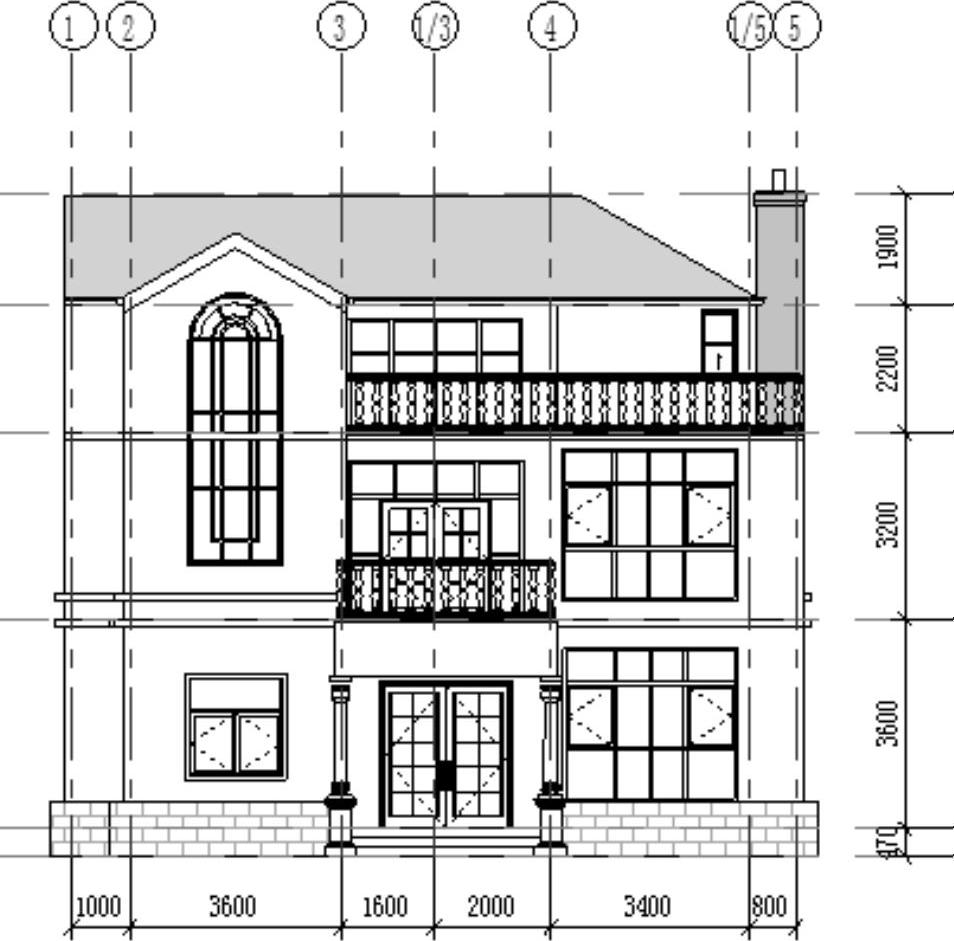

5）单击“注释”选项卡“尺寸标注”面板中的“对齐”按钮，标注外部尺寸，如图13-28所示。

图13-28 标注尺寸

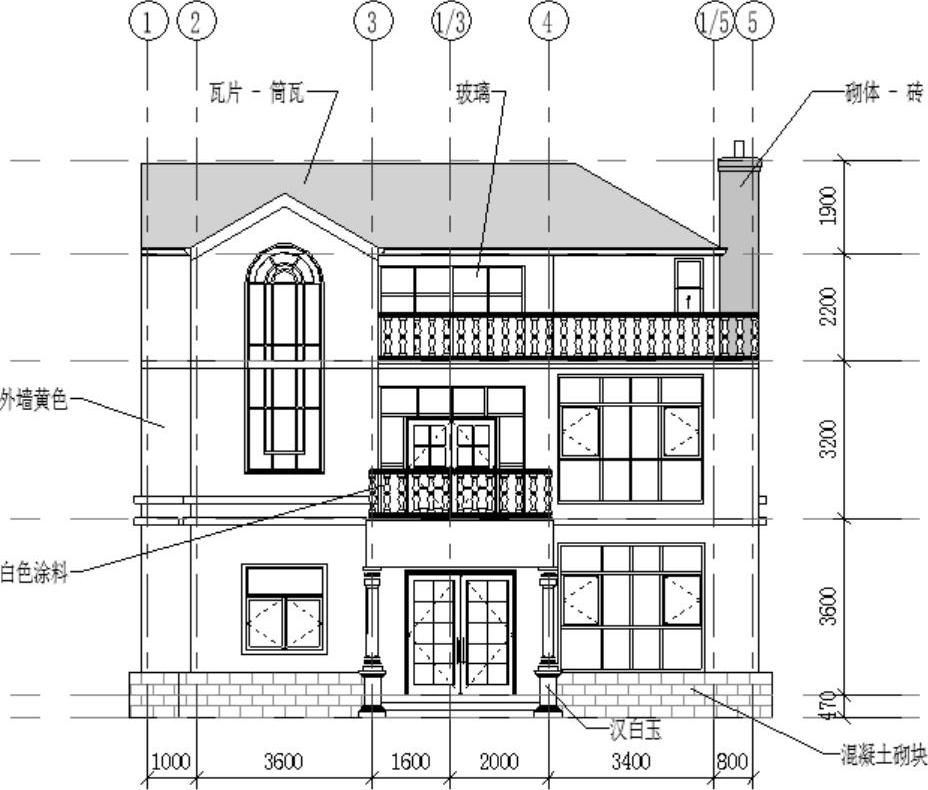

6）单击“注释”选项卡“标记”面板中的“材质标记”按钮，打开“修改|标记材质”选项卡和选项栏，在选项栏中勾选“引线”复选框，在视图中选取要标记材质的对象，将标记拖曳到适当位置单击放置，完成材质标记的添加，如图13-29所示。

图13-29 添加材质标记

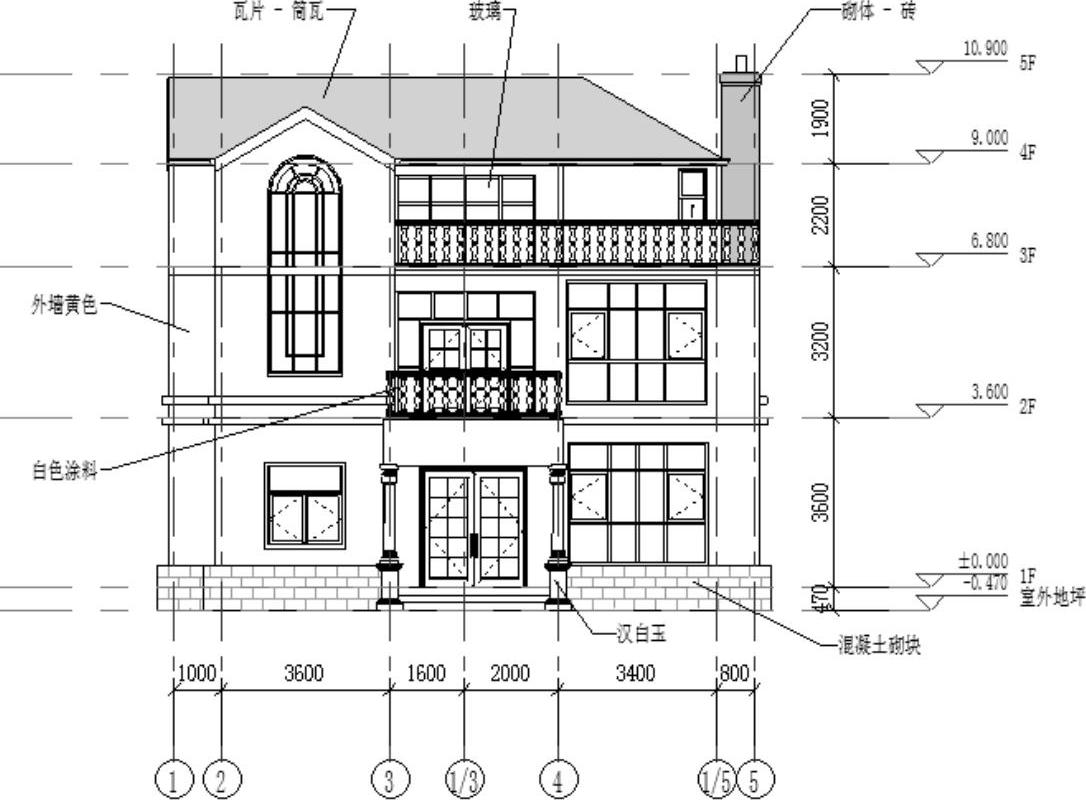

7）分别选取轴号和标高线并拖曳调整其位置，然后更改轴号的显示和隐藏，整理后结果如图13-30所示。(www.daowen.com)

图13-30 整理轴号和标高位置

8）单击“视图”选项卡“图纸组合”面板中的“图纸”按钮，打开“新建图纸”对话框，在列表中选择A3公制图纸，单击“确定”按钮，新建A3图纸。

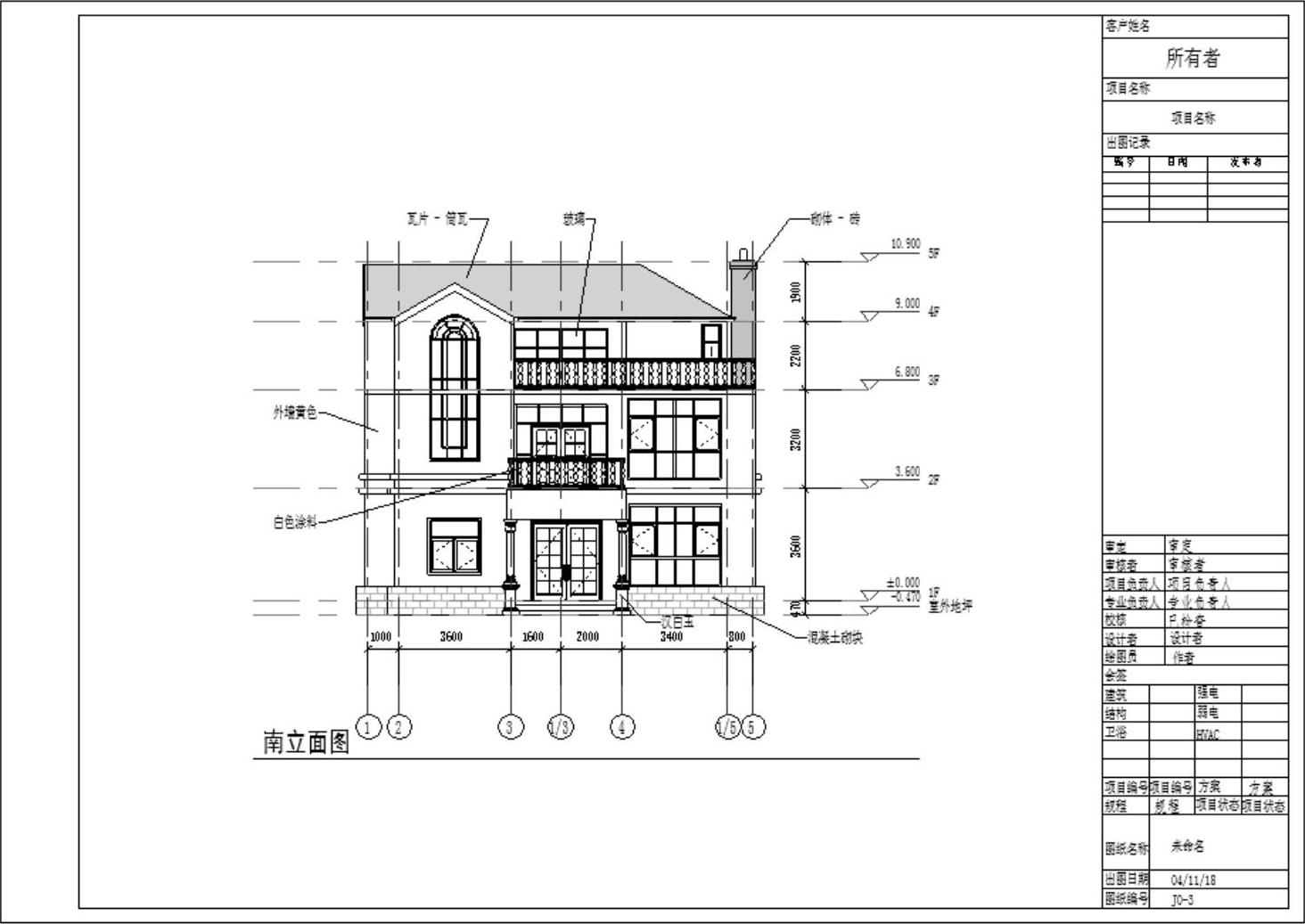

9）单击“视图”选项卡“图纸组合”面板中的“放置视图”按钮，打开“视图”对话框，在列表中选择“立面：南立面图”视图，然后单击“在图纸中添加视图”按钮，将视图添加到图纸中，如图13-31所示。

10）选取图形中视口标题，在“属性”选项板中选择“视口没有线条的标题”类型，并将标题移动到图中适当位置。

图13-31 添加视图到图纸

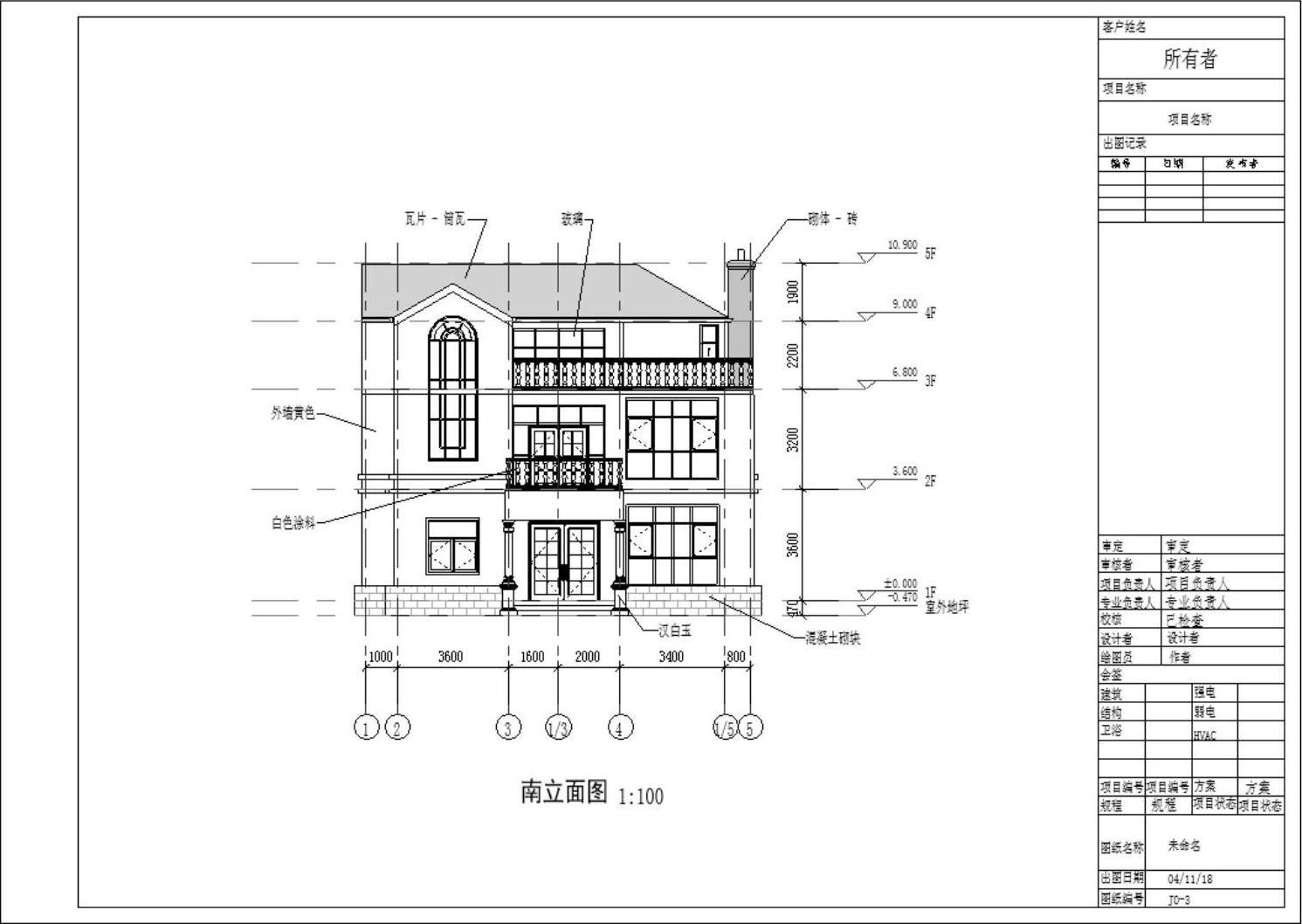

11）单击“注释”选项卡“文字”面板中的“文字”按钮，在“属性”选项板中选择“文字宋体5mm”类型，输入比例“1∶100”，结果如图13-32所示。

图13-32 输入文字及比例

12）在“项目浏览器”中的“J0-3-未命名”上单击鼠标右键，在弹出的快捷菜单中选择“重命名”选项，打开“图纸标题”对话框，输入名称为“南立面图”，单击“确定”按钮，完成图纸的命名。

读者可以根据南立面图的创建方法，创建别墅的东立面图、西立面图和北立面图，这里就不再一一进行介绍了。
