接12.5实例继续创建别墅。

1）将视图切换至1F楼层平面。

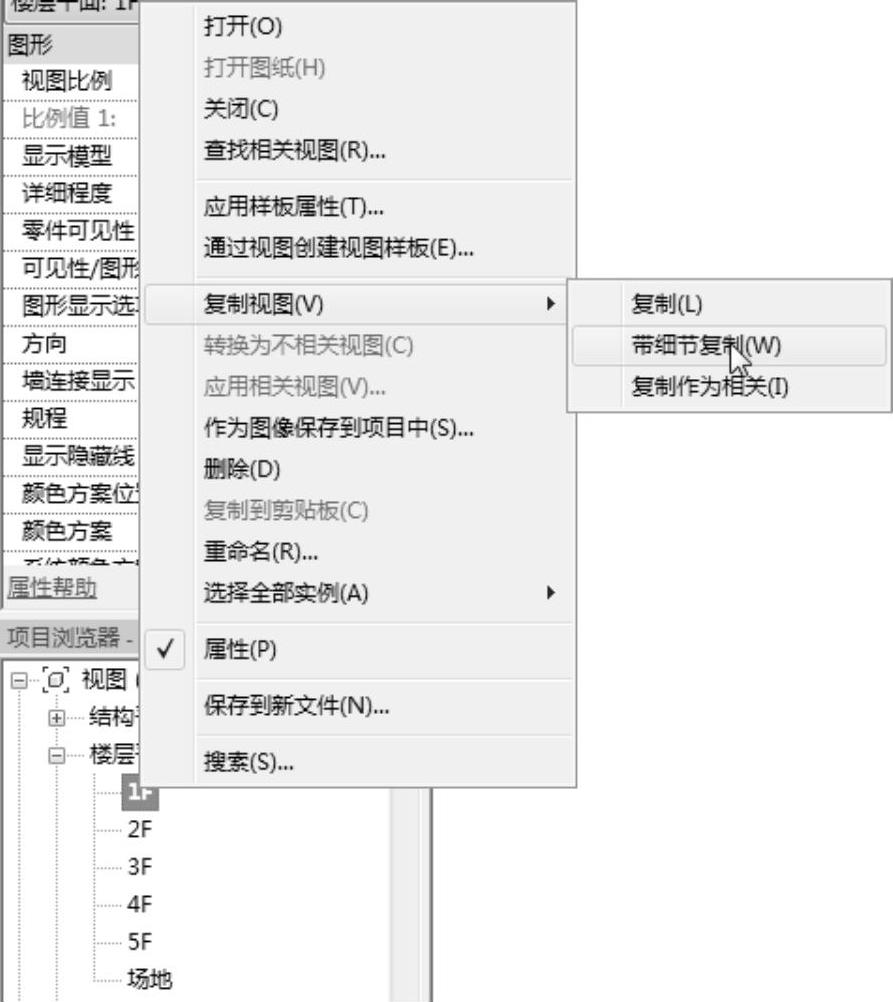

2）在“项目浏览器”中选择“楼层平面”→“1F”节点，单击鼠标右键，在弹出的快捷菜单中选择“复制视图”→“带细节复制”选项，如图13-15所示。

3）将新复制的1F视图重命名为“一层平面图”，并切换至此视图。

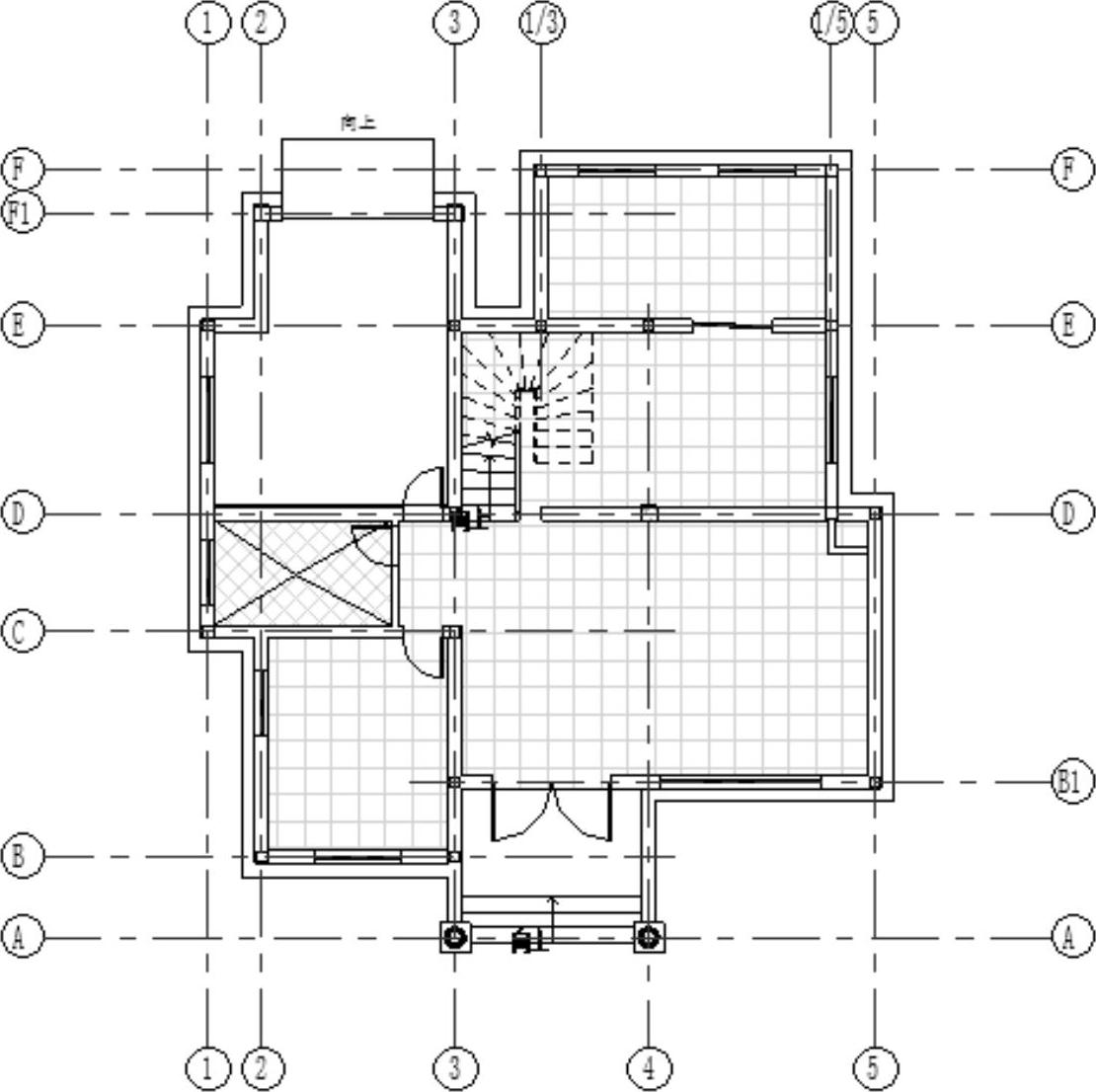

4）单击“视图”选项卡“图形”面板中的“可见性/图形”按钮，打开“楼层平面：一层平面图的可见性/图形替换”对话框，在“模型类别”选项卡中分别取消勾选“场地”和“植物”复选框，在“注释类别”选项卡中取消勾选“参照平面”和“立面”复选框，单击“确定”按钮，一层平面图如图13-16所示。

5）在“项目浏览器”中“族”→“标记_门”节点下，拖曳门标记到视图中的门位置，取消勾选选项栏中的“引线”复选框，对视图中所有门添加标记，移动调整门标记的位置，可以在“属性”管理器中调整标记的方向为水平或竖直，结果如图13-17所示。

图13-15 快捷菜单

图13-16 整理后的一层平面图

图13-17 添加门标记

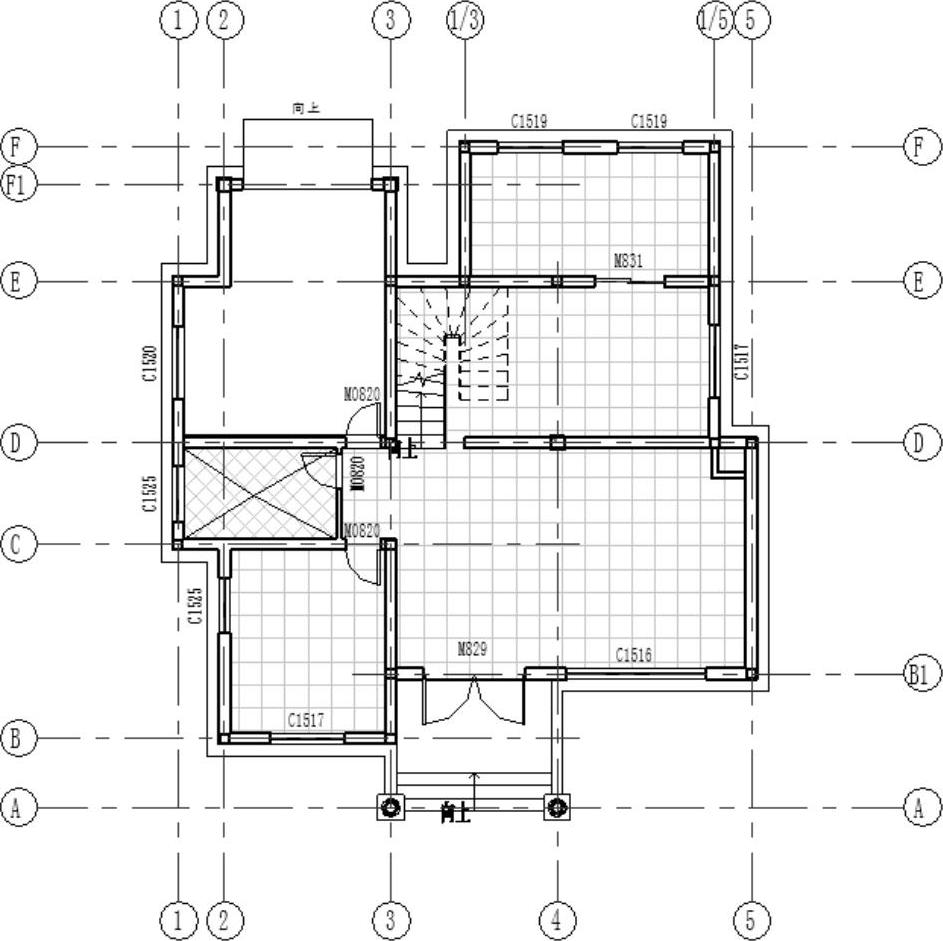

6）在“项目浏览器”中“族”→“标记_窗”节点下，拖曳窗标记到视图中的窗位置，取消勾选选项栏中“引线”复选框，对视图中所有窗添加标记，并移动调整位置，在“属性”管理器中调整标记的方向为水平或竖直，结果如图13-18所示。

图13-18 添加窗标记

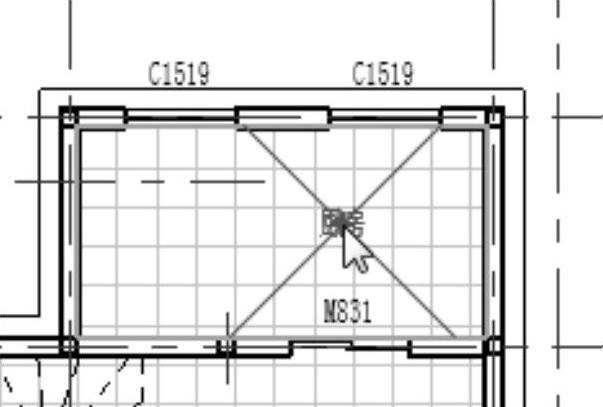

7）单击“建筑”选项卡“房间和面积”面板中的“房间”按钮，在“属性”选项板中输入名称为“厨房”，在视图中放置房间标记，如图13-19所示。

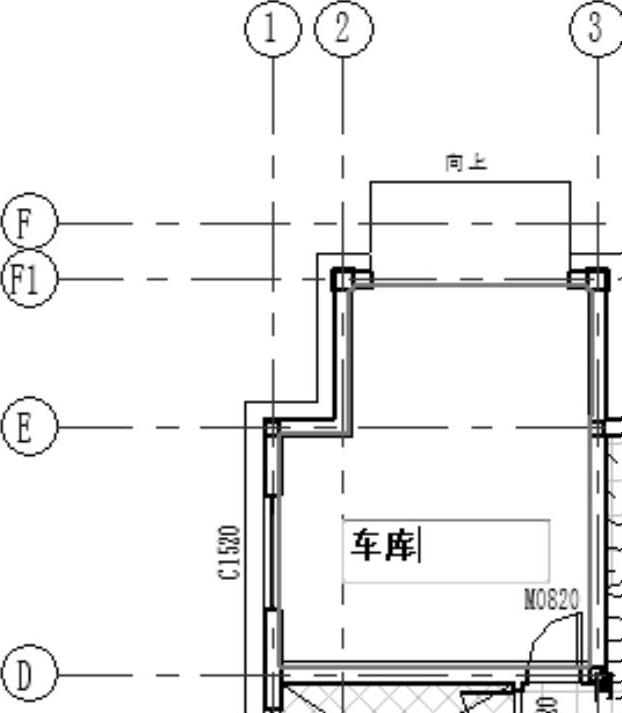

8）继续放置其他房间标记，双击房间名称进行修改，如图13-20所示。

图13-19 放置厨房标记

图13-20 修改房间名称

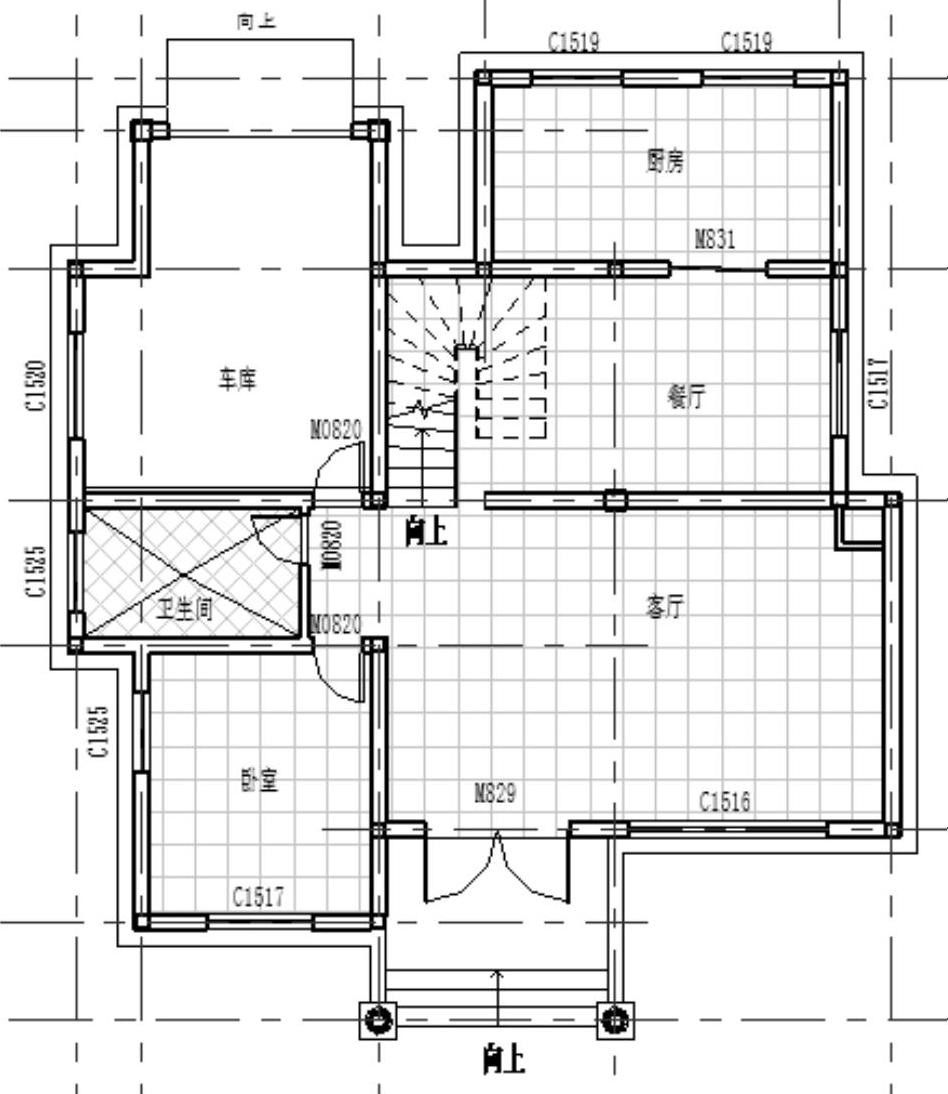

9）采用相同的方法，更改其他房间名称，结果如图13-21所示。(www.daowen.com)

图13-21 添加房间标记

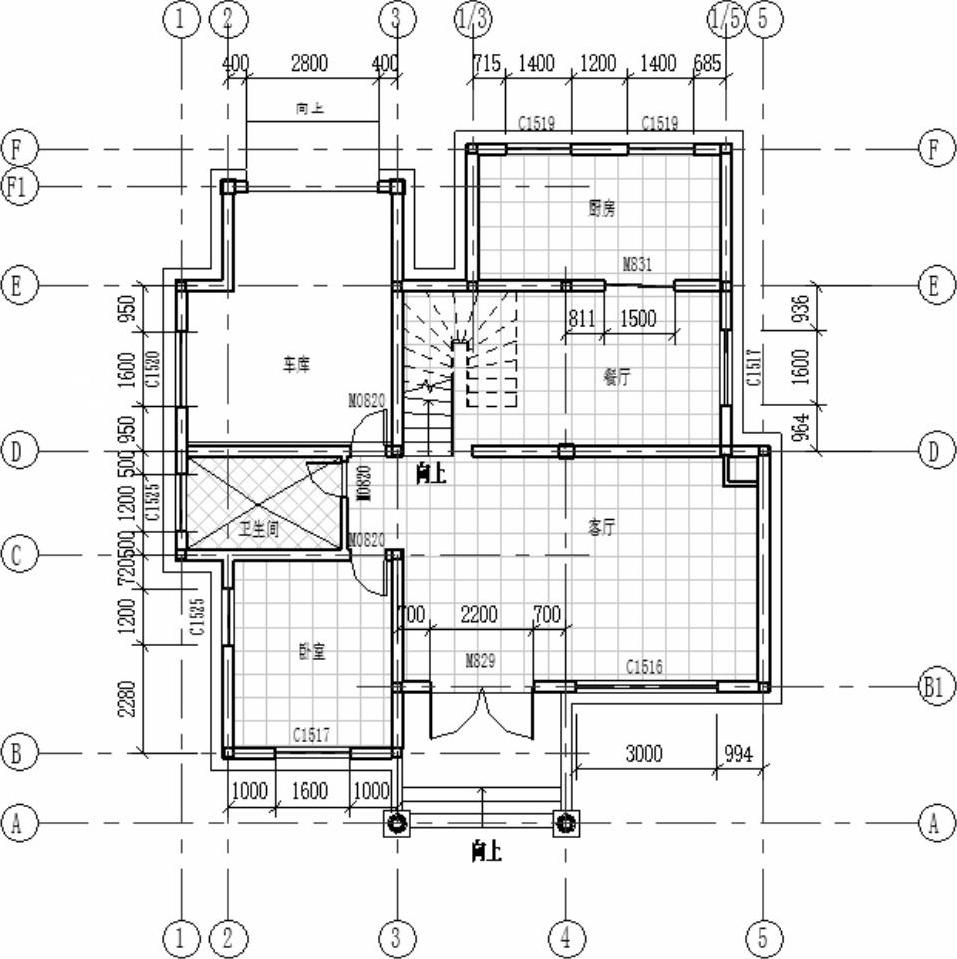

10）单击“注释”选项卡“尺寸标注”面板中的“对齐”按钮，标注细节尺寸，如图13-22所示。

图13-22 标注细节尺寸

11）单击“注释”选项卡“尺寸标注”面板中的“对齐”按钮，标注外部尺寸，如图13-23所示。

图13-23 标注外部尺寸

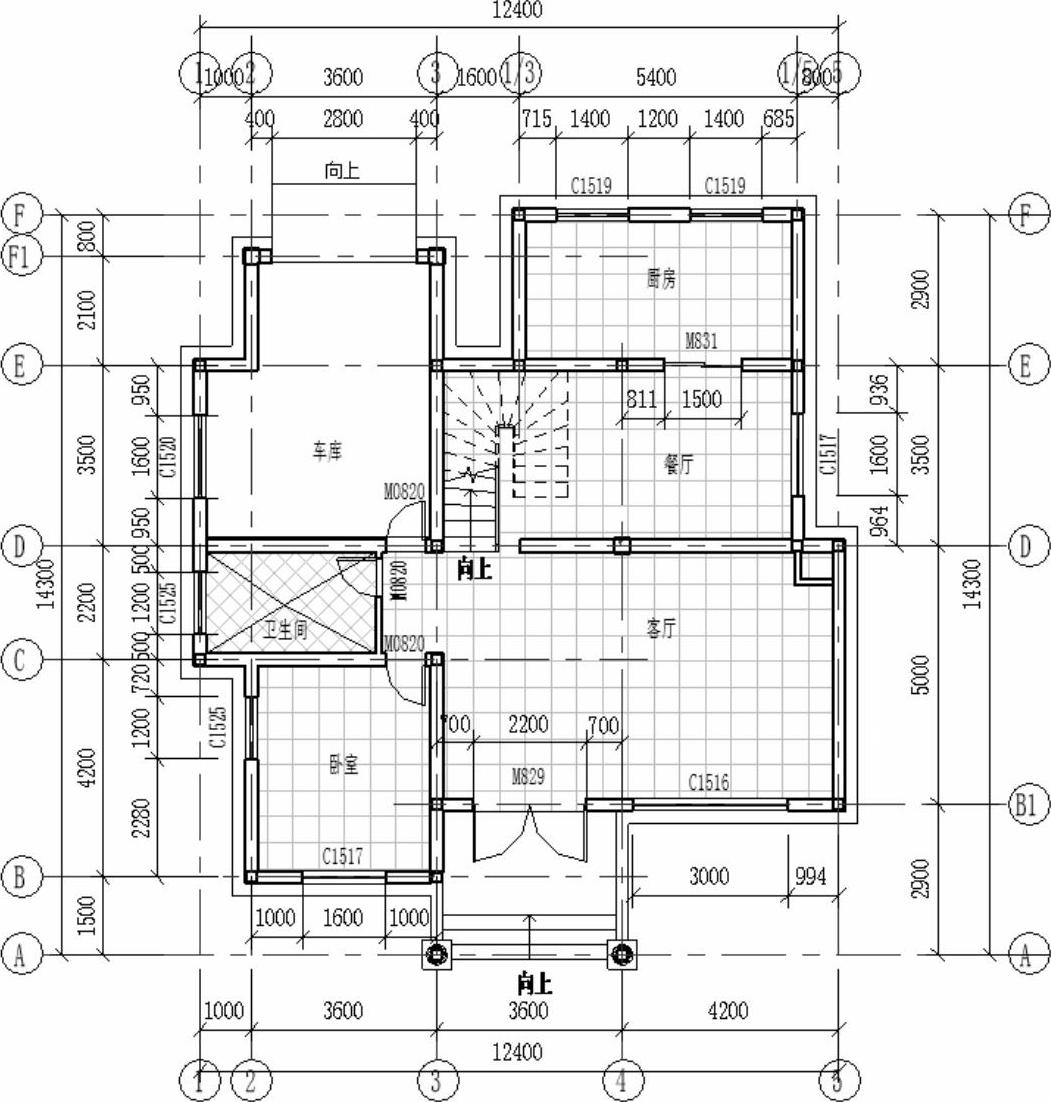

12）选取轴号并拖曳调整轴号的位置，然后调整尺寸位置，整理后结果如图13-24所示。

图13-24 整理轴号和尺寸位置

13）单击“视图”选项卡“图纸组合”面板中的“图纸”按钮，打开“新建图纸”对话框，在列表中选择A3公制图纸，单击“确定”按钮，新建A3图纸。

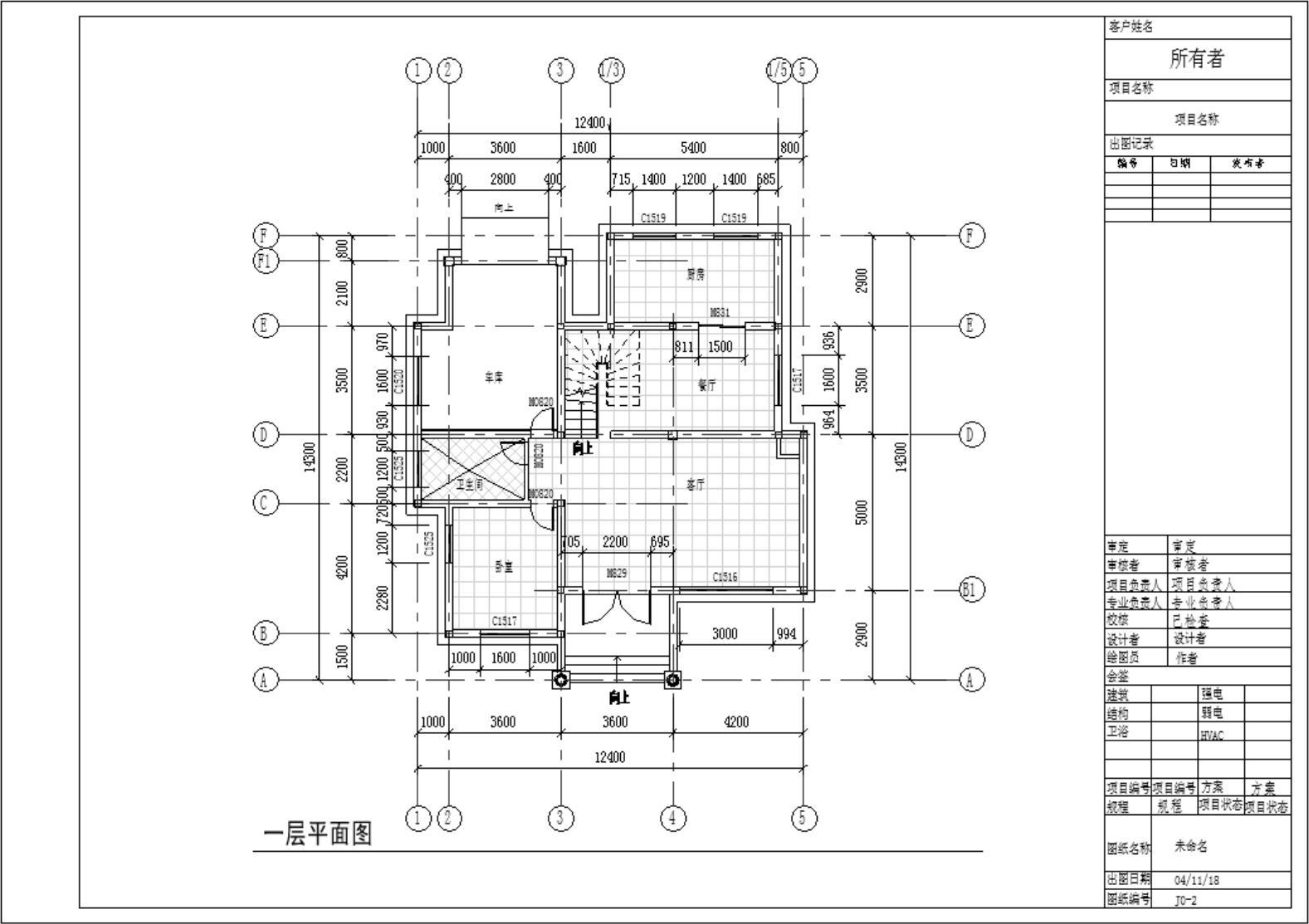

14）单击“视图”选项卡“图纸组合”面板中的“放置视图”按钮，打开“视图”对话框，在列表中选择“楼层平面：一层平面图”视图，然后单击“在图纸中添加视图”按钮，将视图添加到图纸中，如图13-25所示。

15）选取图形中视口标题，在“属性”选项板中选择“视口没有线条的标题”类型，并将标题移动到图中适当位置。

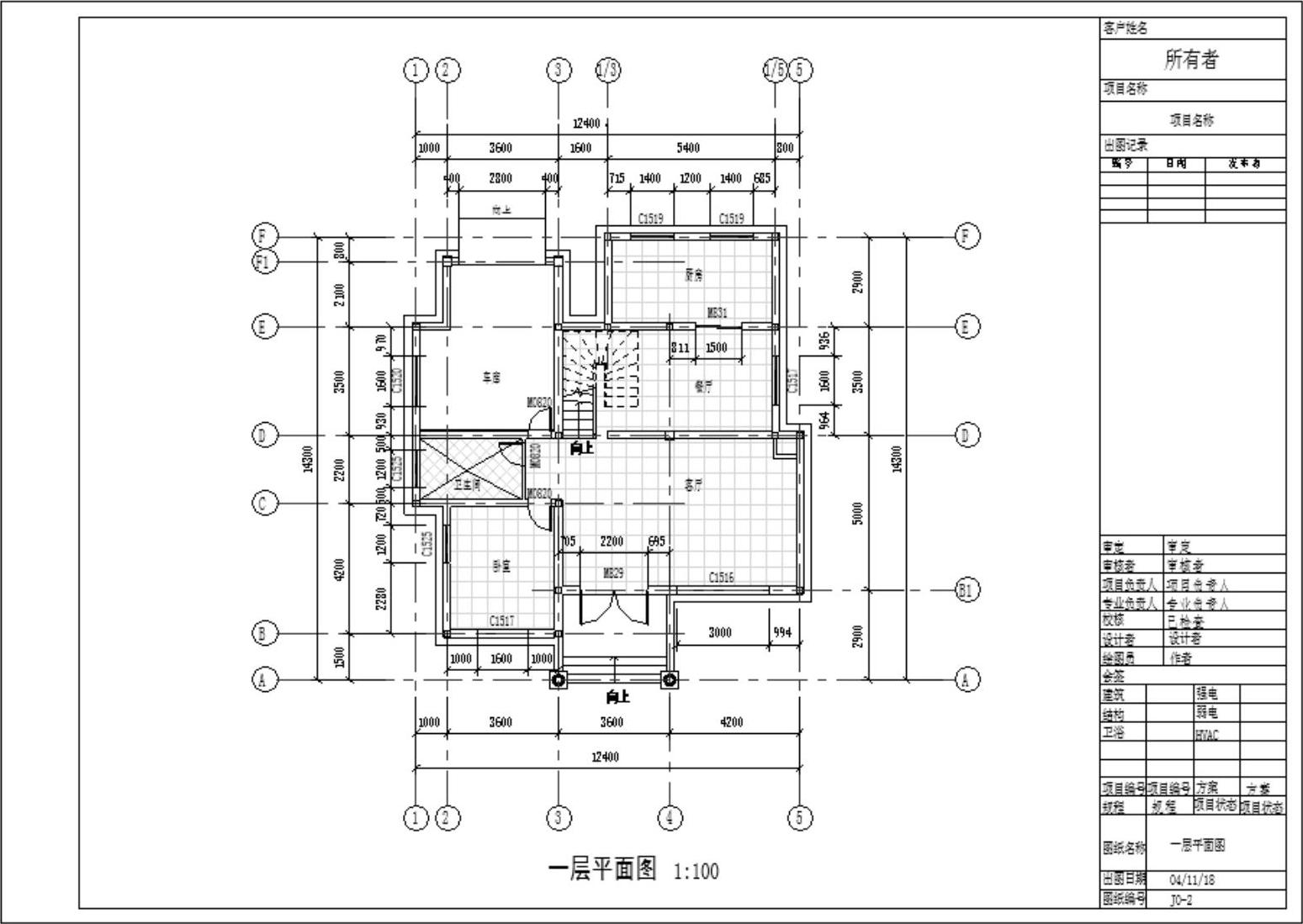

16）单击“注释”选项卡“文字”面板中的“文字”按钮，在“属性”选项板中选择“文字宋体5mm”类型，输入比例“1∶100”，结果如图13-26所示。

17）在“项目浏览器”中的“J0-2-未命名”上单击鼠标右键，在弹出的快捷菜单中选择“重命名”选项，打开“图纸标题”对话框，输入名称为“一层平面图”，单击“确定”按钮，完成图纸的命名。

读者可以根据一层平面图的创建方法，创建别墅的二层平面图和三层平面图，这里就不再一一进行介绍了。

图13-25 添加视图到图纸

图13-26 输入文字及比例
