1）将视图切换至场地视图。

2）单击“注释”选项卡“尺寸标注”面板中的“高程点”按钮，在选项栏中取消勾选“引线”复选框，显示高程为“实际（选定）高程”。

3）在“属性”选项板中选择“高程点三角形（项目）”类型，将高程点放置在视图中适当位置，如图13-1所示。

图13-1 标注高程点

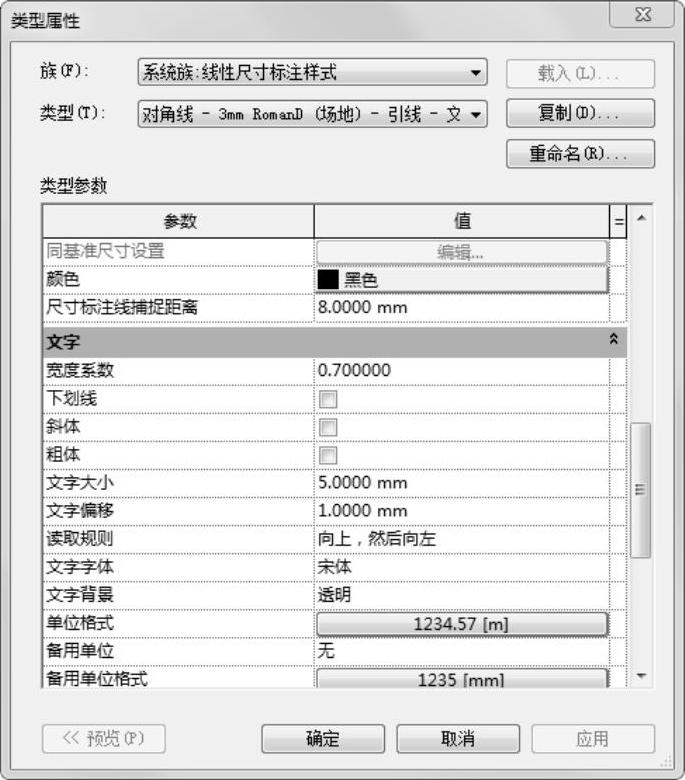

4）单击“注释”选项卡“尺寸标注”面板中的“对齐”按钮，在“属性”选项板中选择“线性尺寸标注样式对角线-3mmRomanD（场地）-引线-文字在上”类型，单击“编辑类型”按钮，打开“类型属性”对话框，更改“文字大小”为“5mm”，其他采用默认设置，如图13-2所示，单击“确定”按钮。

图13-2 “类型属性”对话框

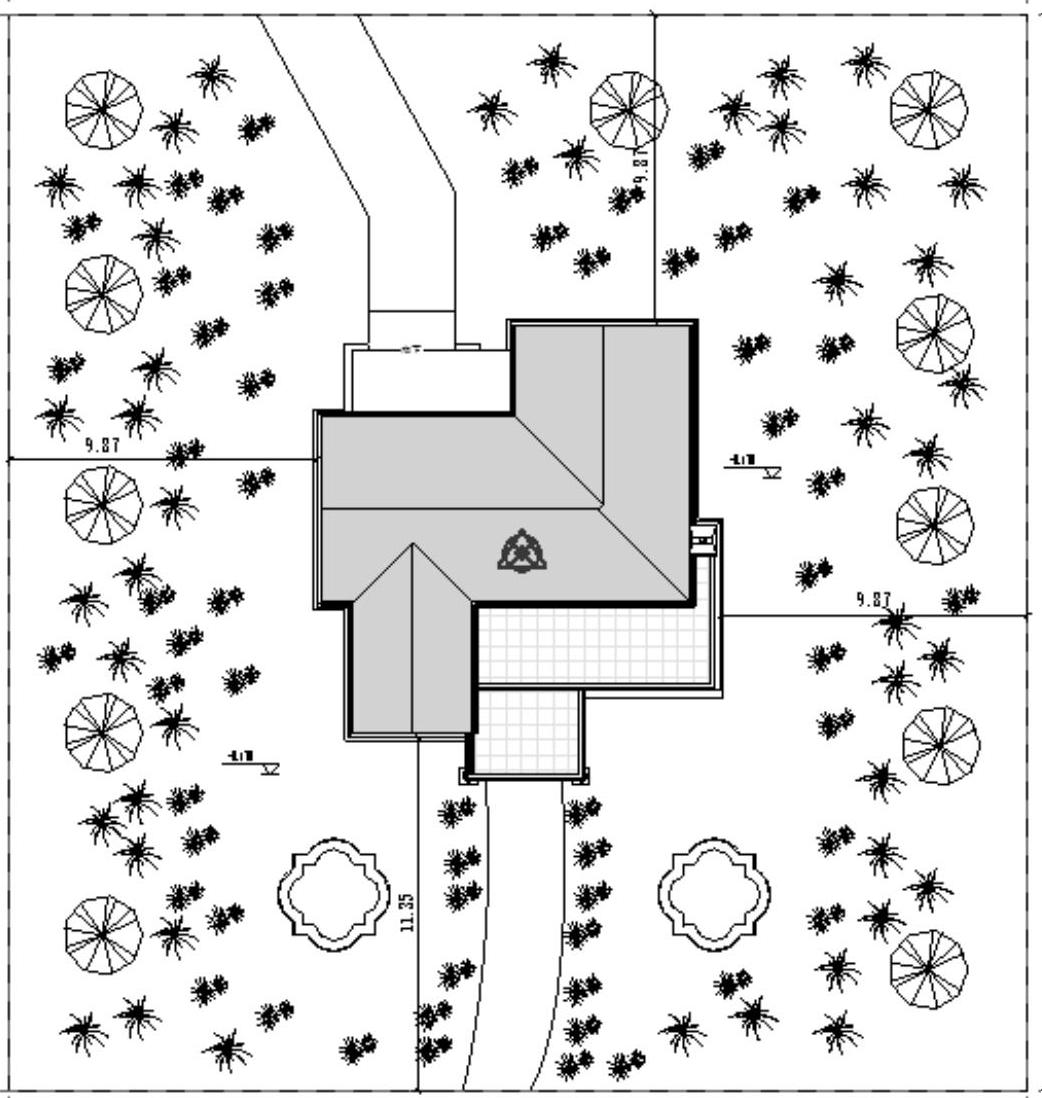

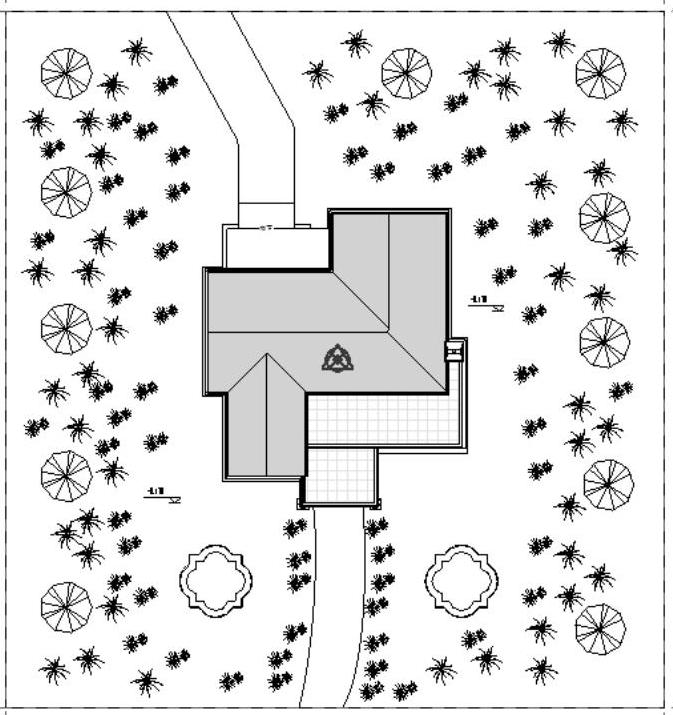

5）标注建筑范围，如图13-3所示。

图13-3 标注建筑范围

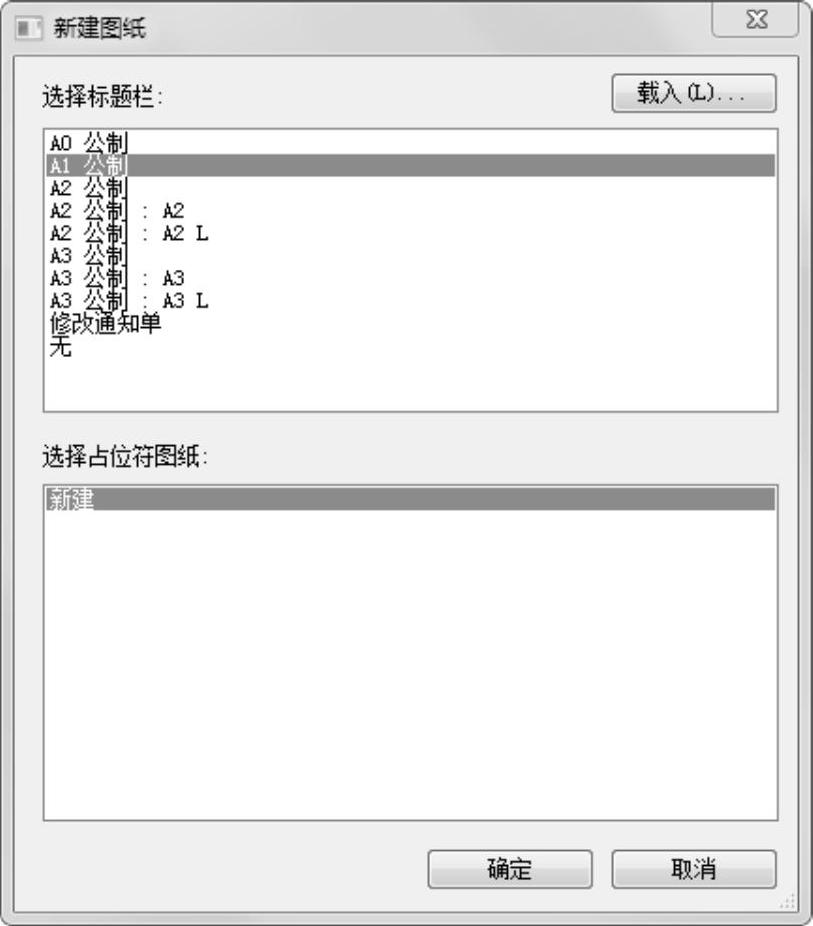

6）单击“视图”选项卡“图纸组合”面板中的“图纸”按钮，打开“新建图纸”对话框，在列表中选择“A1公制”图纸，如图13-4所示。

图13-4 “新建图纸”对话框

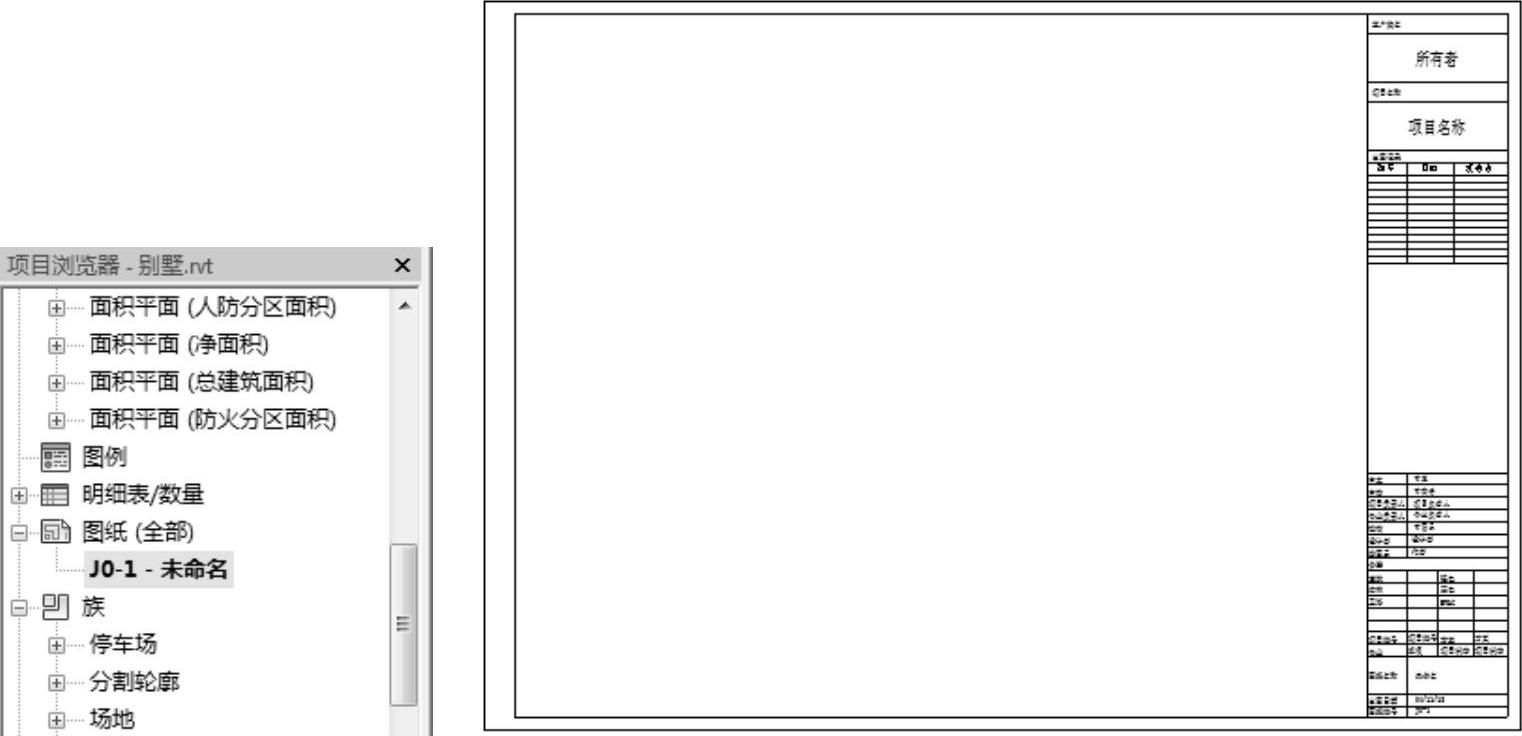

7）单击“确定”按钮，新建A1图纸，并显示在“项目浏览器”的“图纸”节点下，如图13-5所示。

图13-5 新建A1图纸

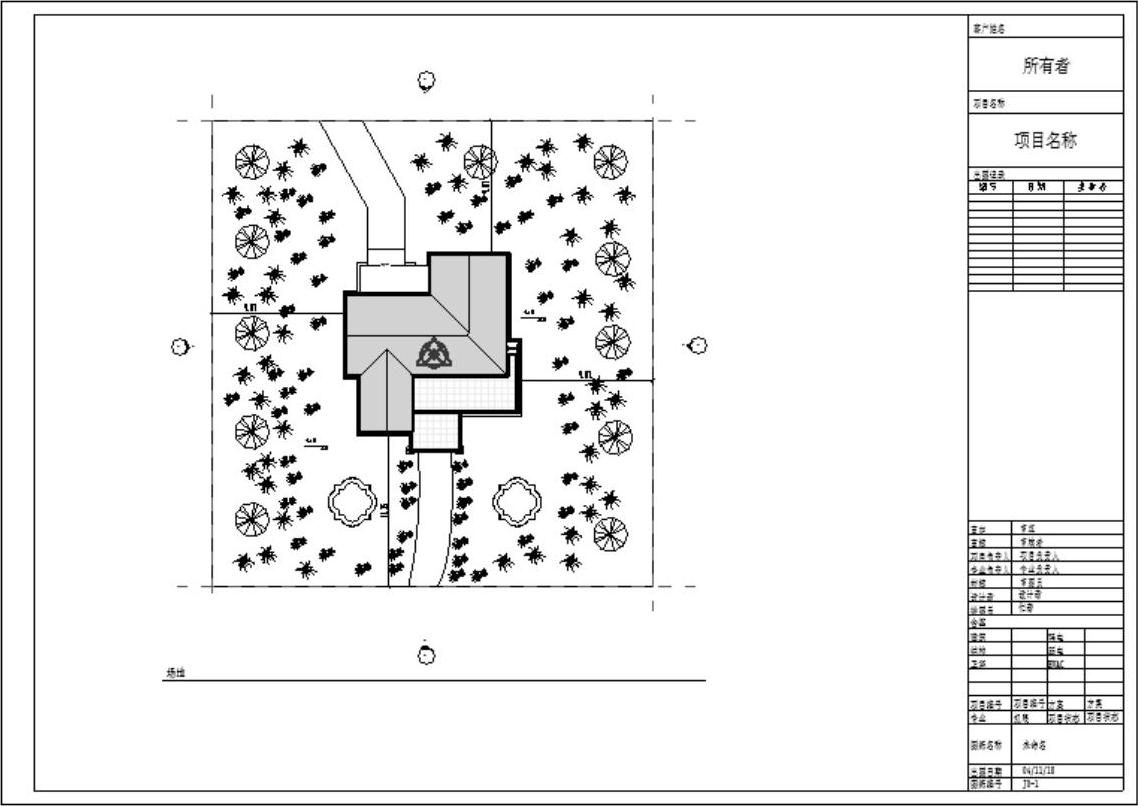

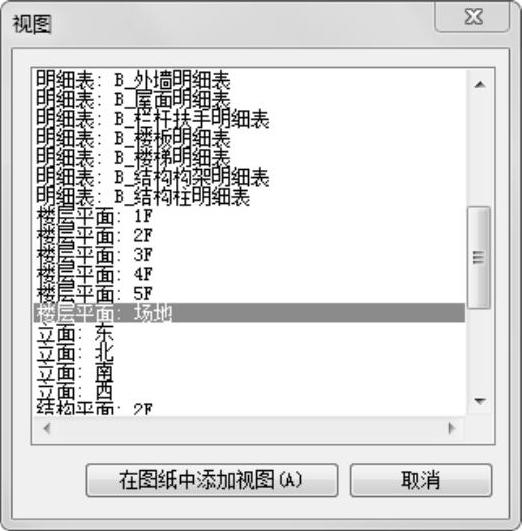

8）单击“视图”选项卡“图纸组合”面板中的“放置视图”按钮，打开“视图”对话框，在列表中选择“楼层平面：场地”视图，如图13-6所示，然后单击“在图纸中添加视图”按钮，将视图添加到图纸中，如图13-7所示。

图13-6 “视图”对话框

图13-7 添加视图到图纸(www.daowen.com)

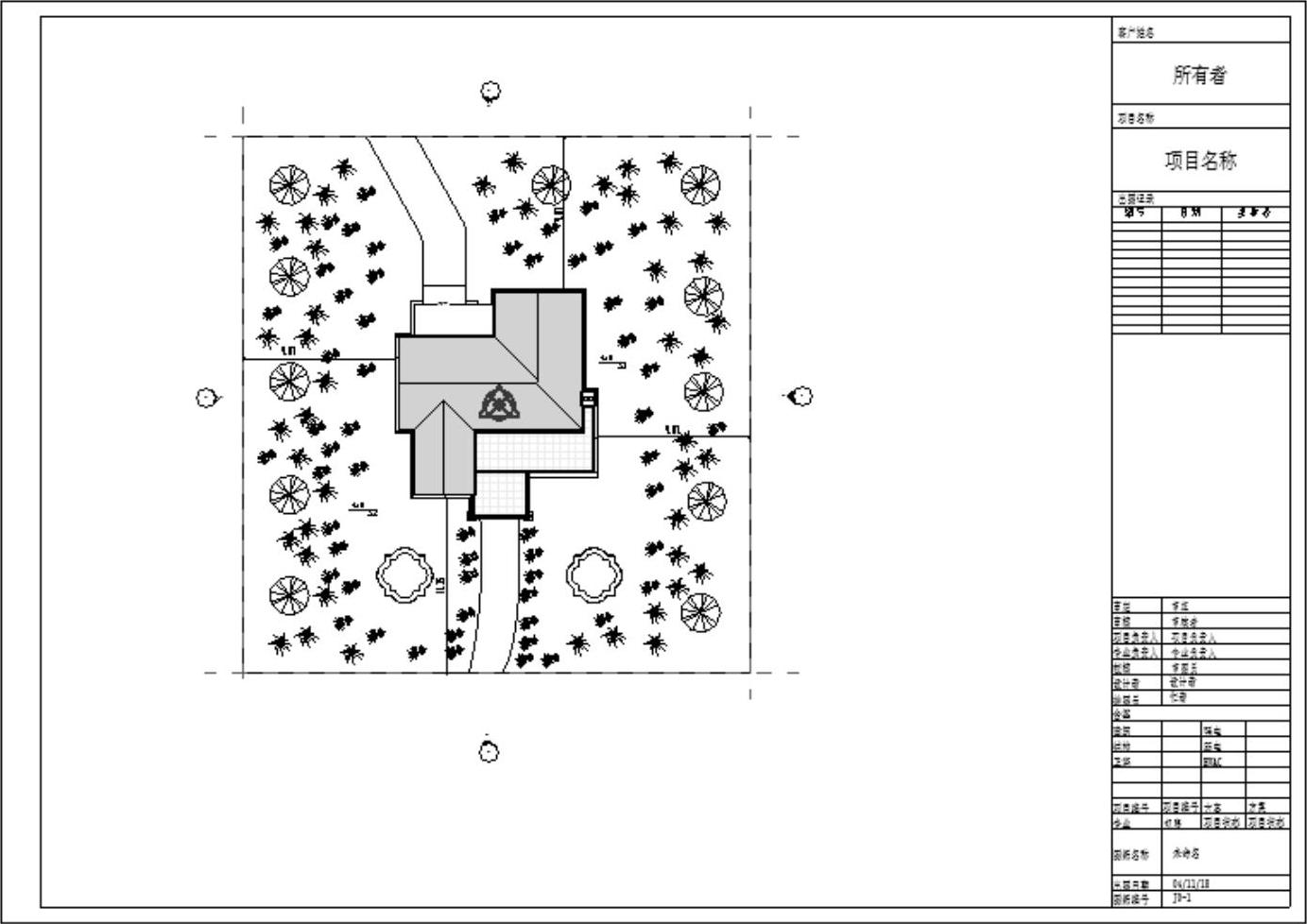

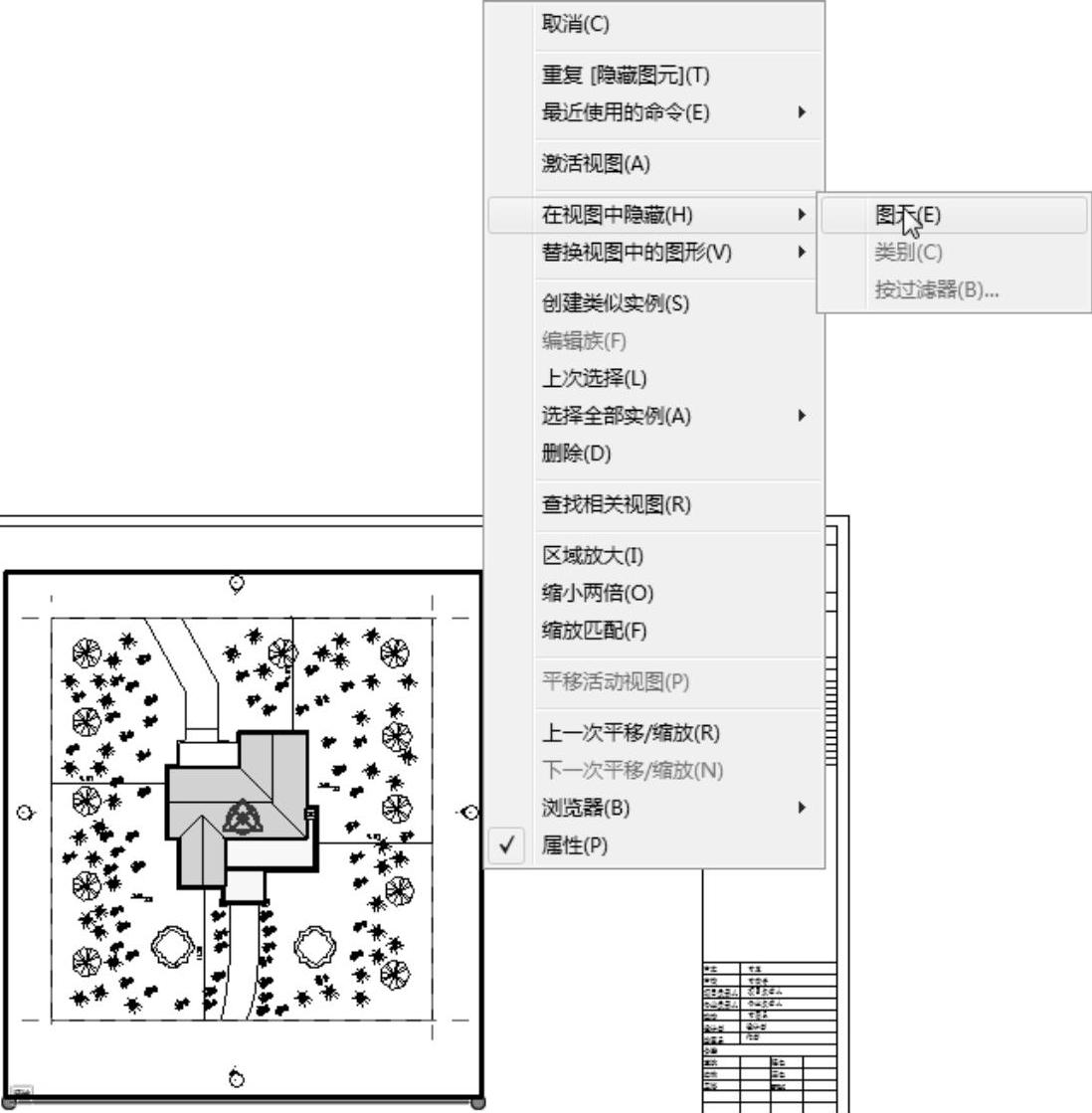

9）在图纸中选择标题和视口，单击鼠标右键，在弹出的快捷菜单中选择“在视图中隐藏”→“图元”选项，如图13-8所示。隐藏选中的图元，结果如图13-9所示。

10）在项目浏览器中选择“图纸”→“J0-1-未命名”下的“楼层平面：场地”，然后双击鼠标，打开此视图，在视图中选择任意立面标记，单击鼠标右键，在弹出的快捷菜单中选择“在视图中隐藏”→“类别”选项，隐藏所有的立面标记。采用相同的方法，隐藏场地基点和场地测量点，切换到图纸，如图13-10所示。

图13-8 快捷菜单

图13-9 隐藏图元

图13-10 整理图纸

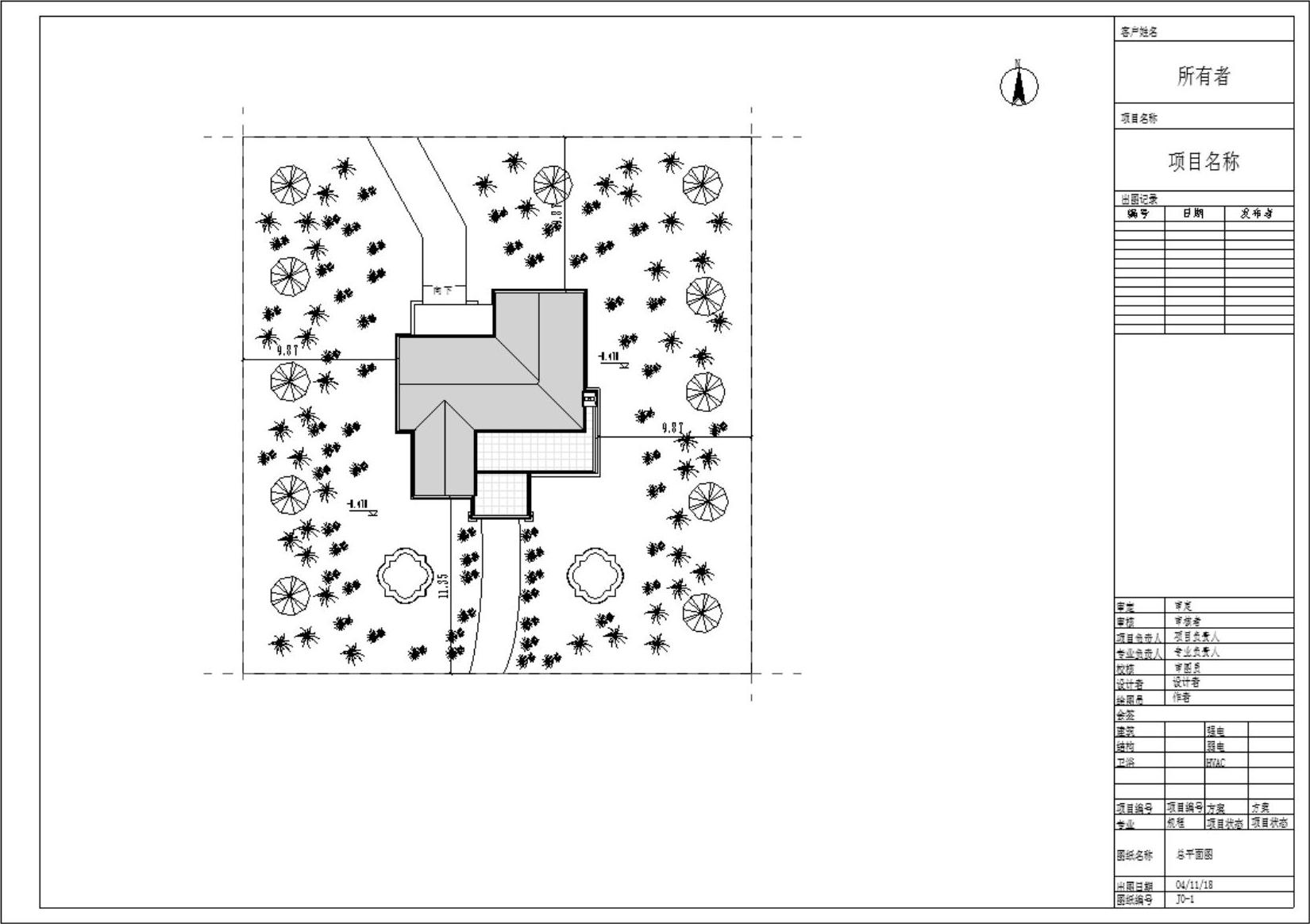

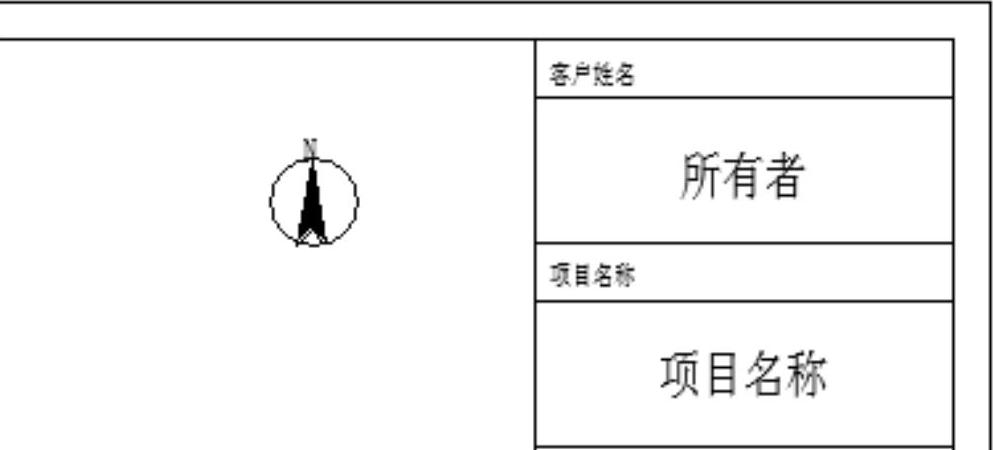

11）选择项目浏览器的“族”→“注释符号”→“符号-指北针”节点下的“填充”族，将其拖曳到图纸中的右上角，如图13-11所示。

图13-11 放置指北针

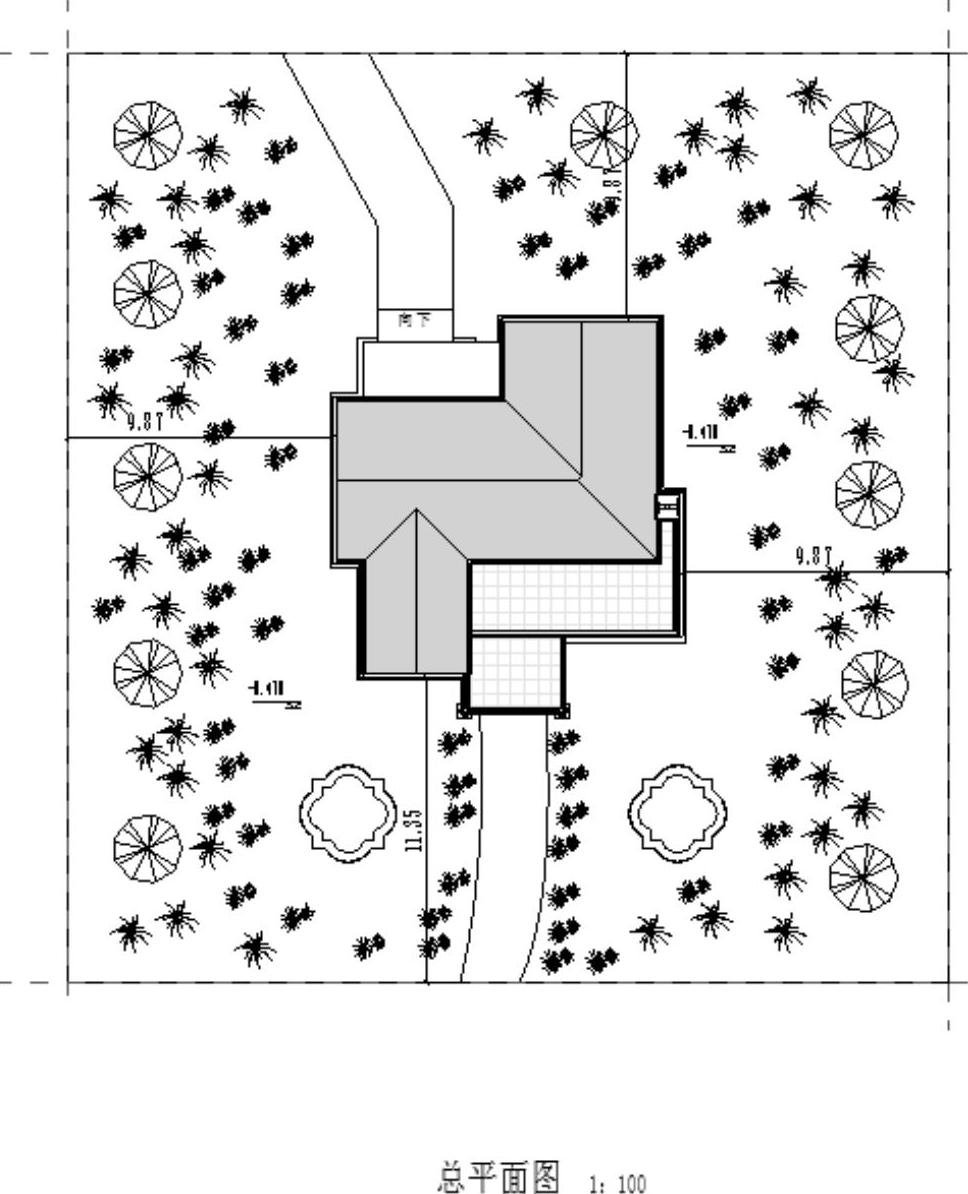

12）单击“注释”选项卡“文字”面板中的“文字”按钮，在“属性”选项板中选择“文字宋体10mm”类型，在图形下方输入“总平面图”文字，然后在“属性”选项板中选择“文字宋体7.5mm”类型，输入比例“1∶100”，结果如图13-12所示。

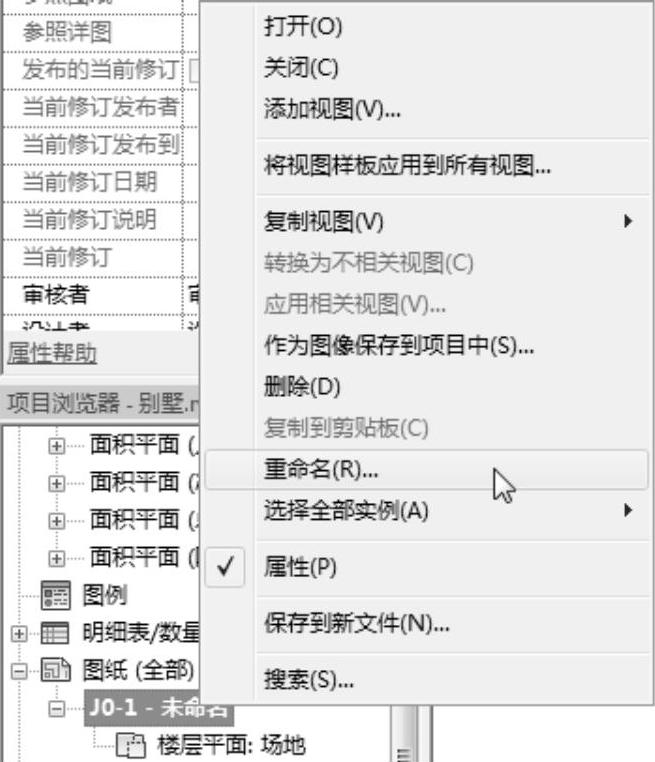

13）在“项目浏览器”中的“J0-1-未命名”上单击鼠标右键，在弹出的快捷菜单中选择“重命名”选项，如图13-13所示。

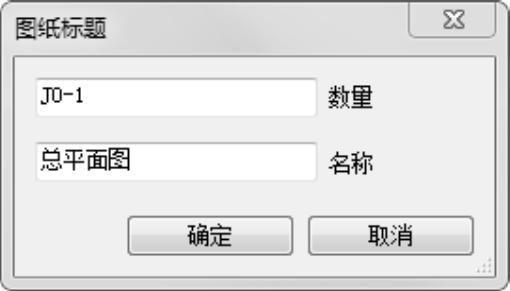

14）打开“图纸标题”对话框，输入名称为“总平面图”，如图13-14所示，单击“确定”按钮，完成图纸的命名。

图13-12 标注文字

图13-13 快捷菜单

图13-14 “图纸标题”对话框
