接10.2.6实例继续创建别墅。

1）单击“视图”选项卡“创建”面板“三维视图”下拉列表框中的“相机”按钮，在选项栏中勾选“透视图”复选框，输入偏移距离为“1750”，自“室外地坪”。

2）在平面图的右下角端放置相机，如图12-45所示。

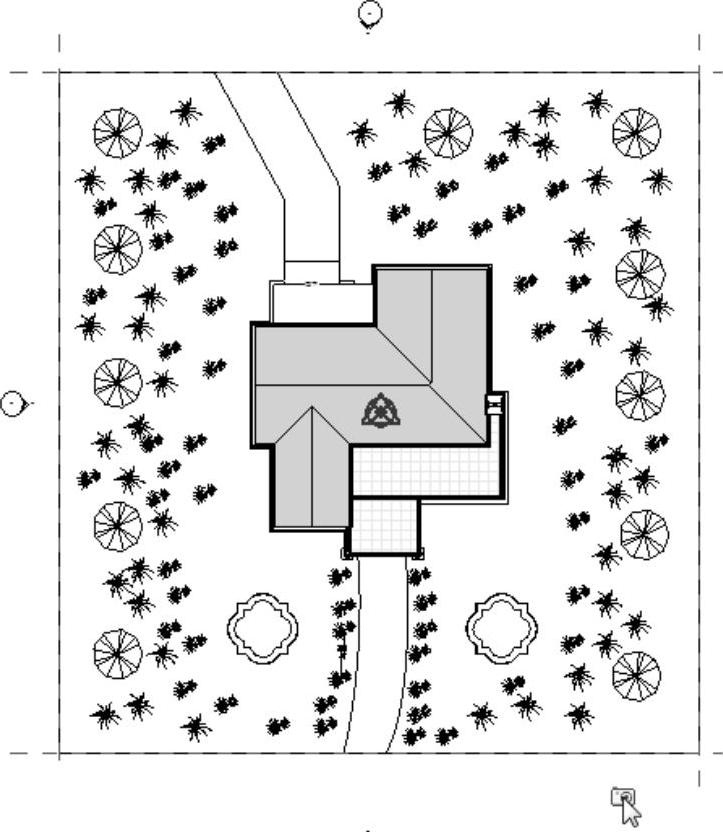

图12-45 放置相机

3）移动鼠标，确定相机的方向，如图12-46所示。

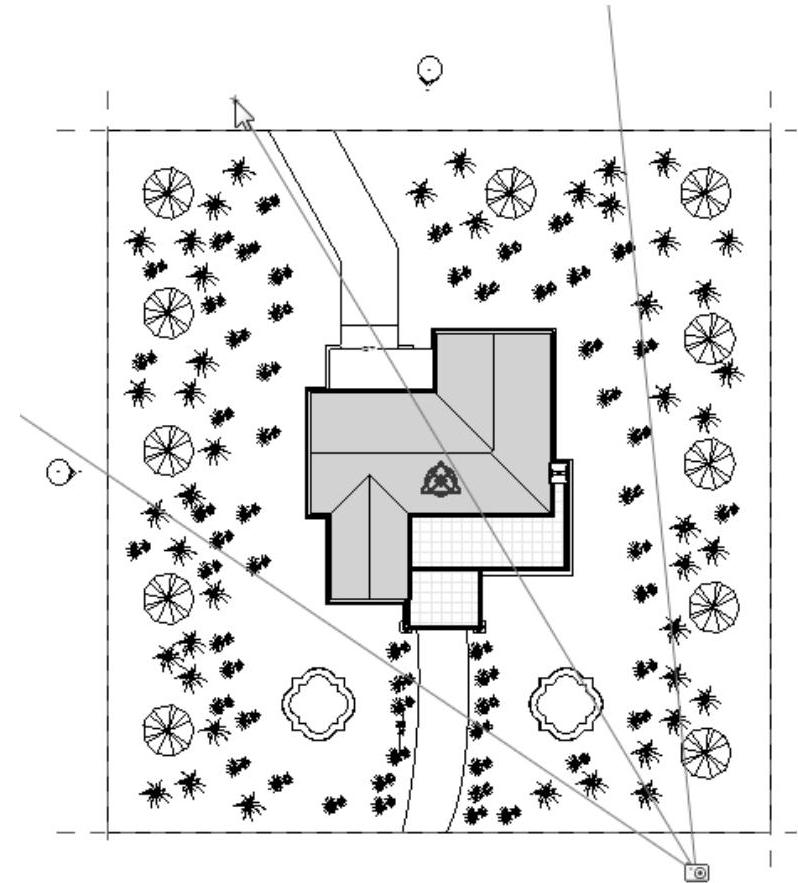

图12-46 设置视觉范围

4）单击放置相机视点，系统自动创建一张三维视图，同时在项目浏览器中增加了“三维视图1”，如图12-47所示。

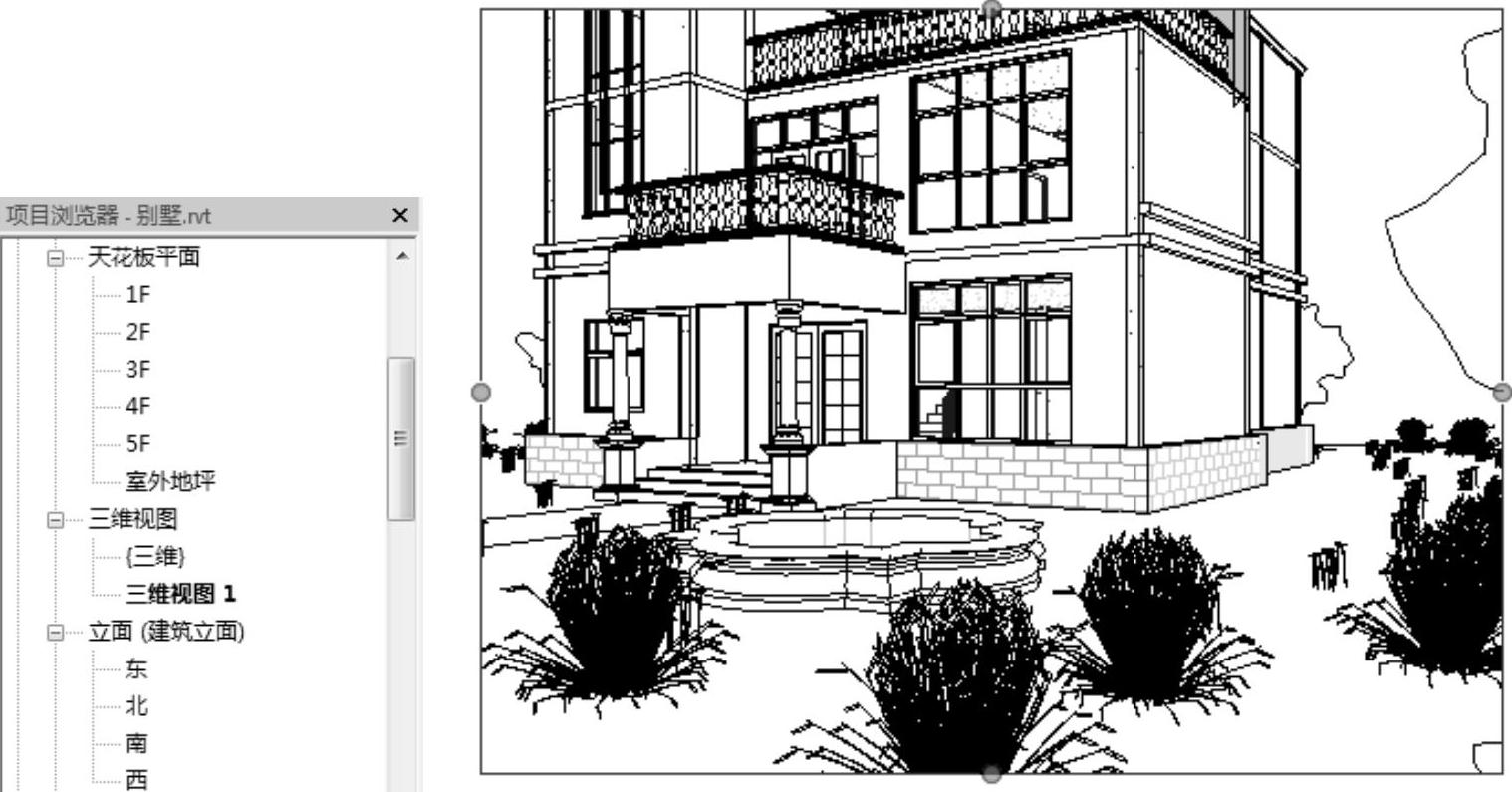

图12-47 相机视图

5）单击控制栏中的“视觉样式”按钮，在打开的菜单中选择“真实”选项，效果如图12-48所示。

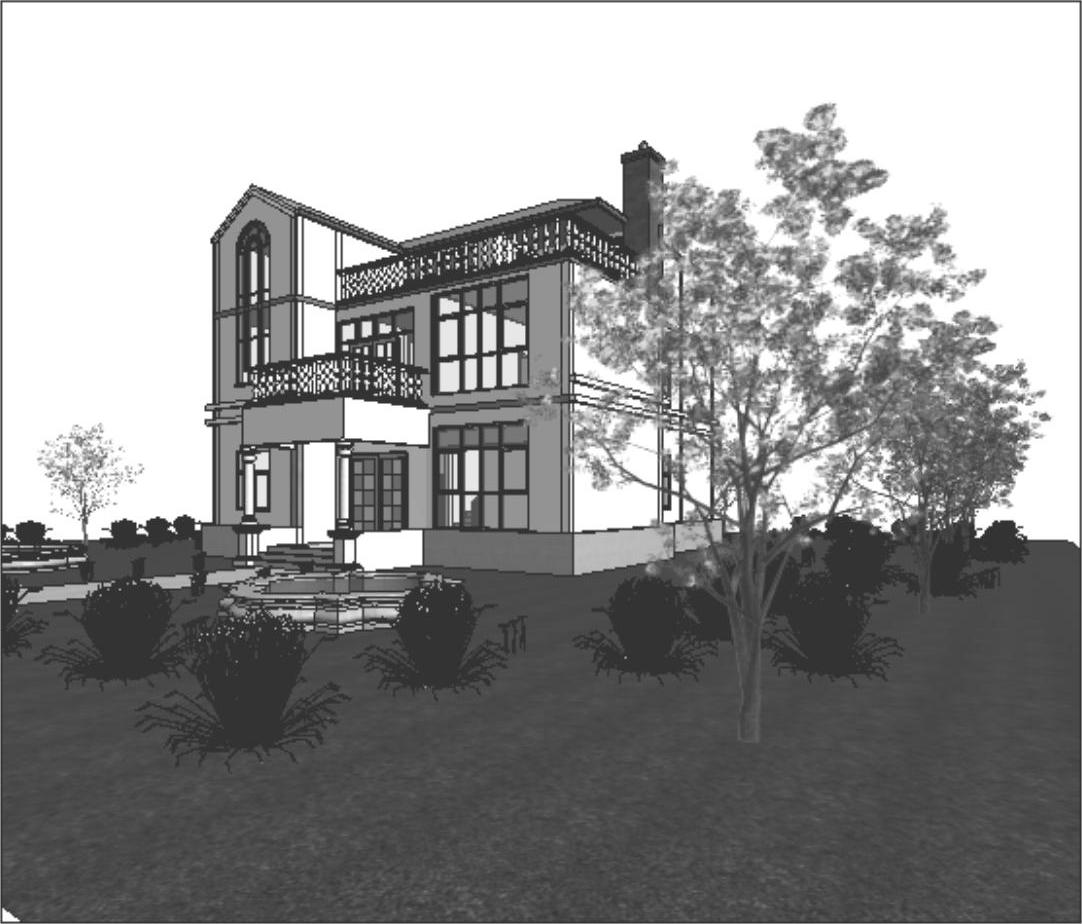

图12-48 真实效果(www.daowen.com)

6）选取相机视图视口，拖动视口各边上的控制点，改变视图范围，将别墅全部显示出来，结果如图12-49所示。

7）单击“视图”选项卡“演示视图”面板中的“渲染”按钮，打开“渲染”对话框，设置“质量”为“高”，“分辨率”为“打印机”，照明方案为“室外：日光和人造光”，背景样式为“天空：多云”，其他采用默认设置，如图12-50所示。

图12-49 别墅相机视图

8）单击“渲染”按钮，打开图12-51所示的“渲染进度”对话框，显示渲染进度，勾选“当渲染完成时关闭对话框”复选框，则渲染完成后自动关闭对话框，渲染结果如图12-52所示。

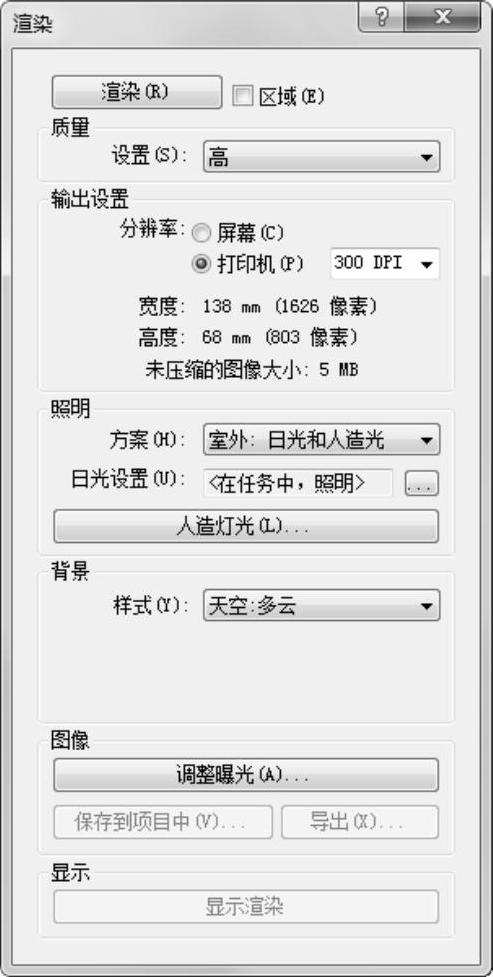

图12-50 “渲染”对话框

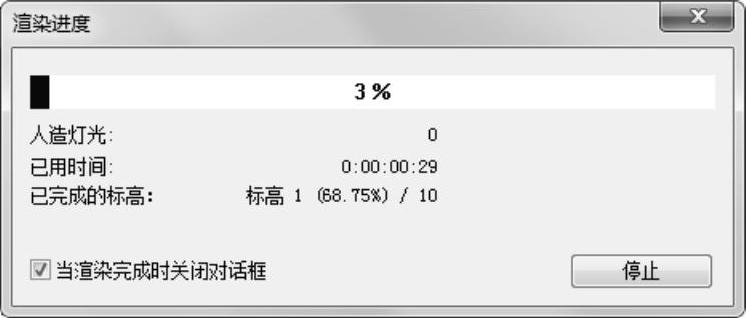

图12-51 “渲染进度”对话框

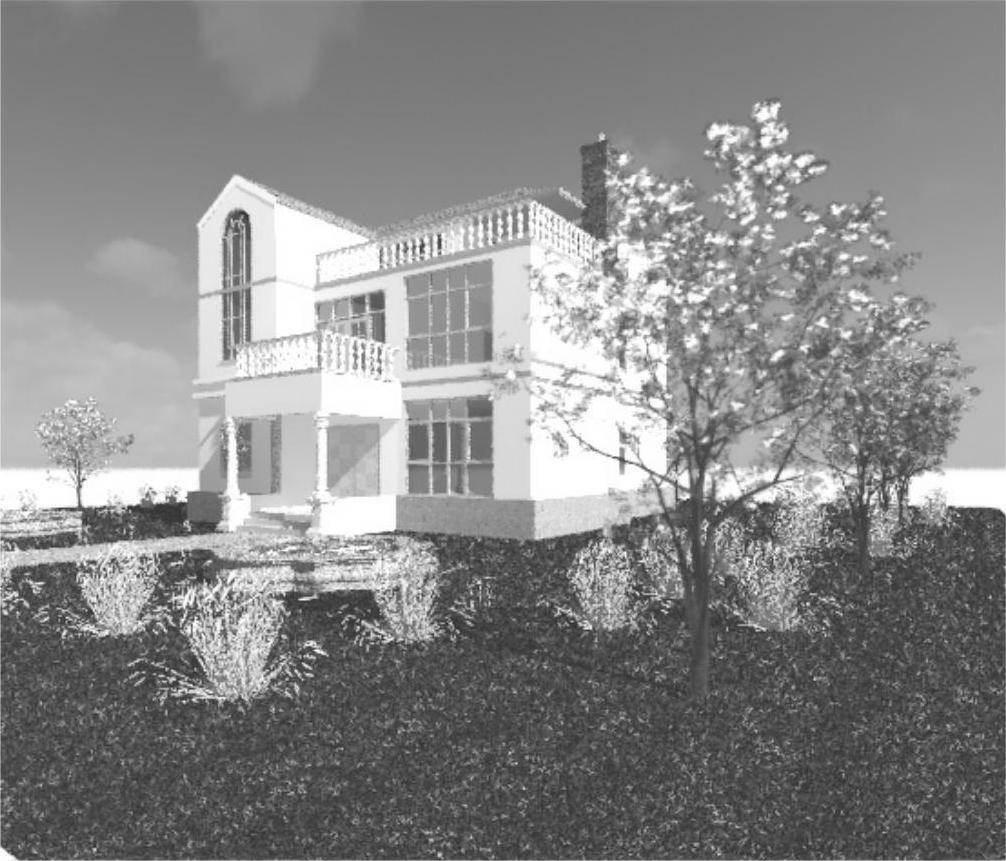

图12-52 渲染图形

9）单击“导出”按钮，打开“保存图像”对话框，单击“保存”按钮，保存图像。
