Revit2018建筑设计:导出渲染视图技巧

导出图像时,Revit会将每个视图直接打印到光栅图像文件中。

具体操作步骤如下。

1)打开上节创建的渲染视图文件。

2)选择“文件主程序菜单”→“导出”→“图像和动画”→“图像”命令,打开“导出图像”对话框,如图12-40所示。

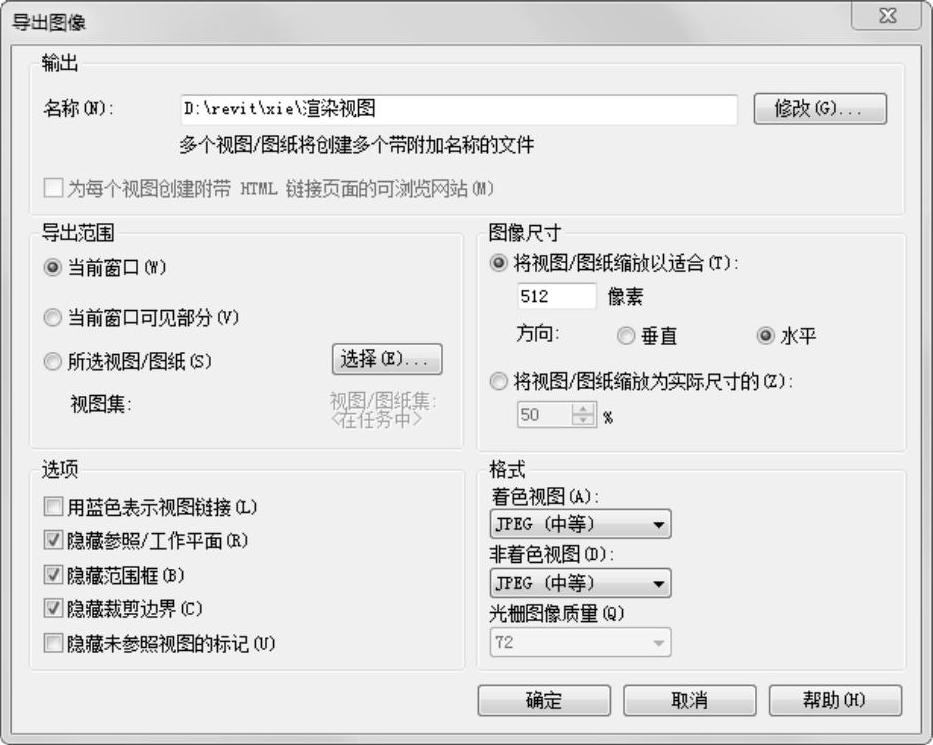

图12-40 “导出图像”对话框

➢ 修改:根据需要修改图像的默认路径和文件名。

➢ 导出范围:指定要导出的图像。

● 当前窗口:选择此选项,将导出绘图区域的所有内容,包括当前查看区域以外的部分。

● 当前窗口可见部分:选择此选项,将导出绘图区域中当前可见的任何部分。

● 所选视图/图纸:选择此选项,将导出指定的图纸和视图。单击“选择”按钮,打开图12-41所示的“视图/图纸集”对话框,选择所需的图纸和视图,单击“确定”按钮。

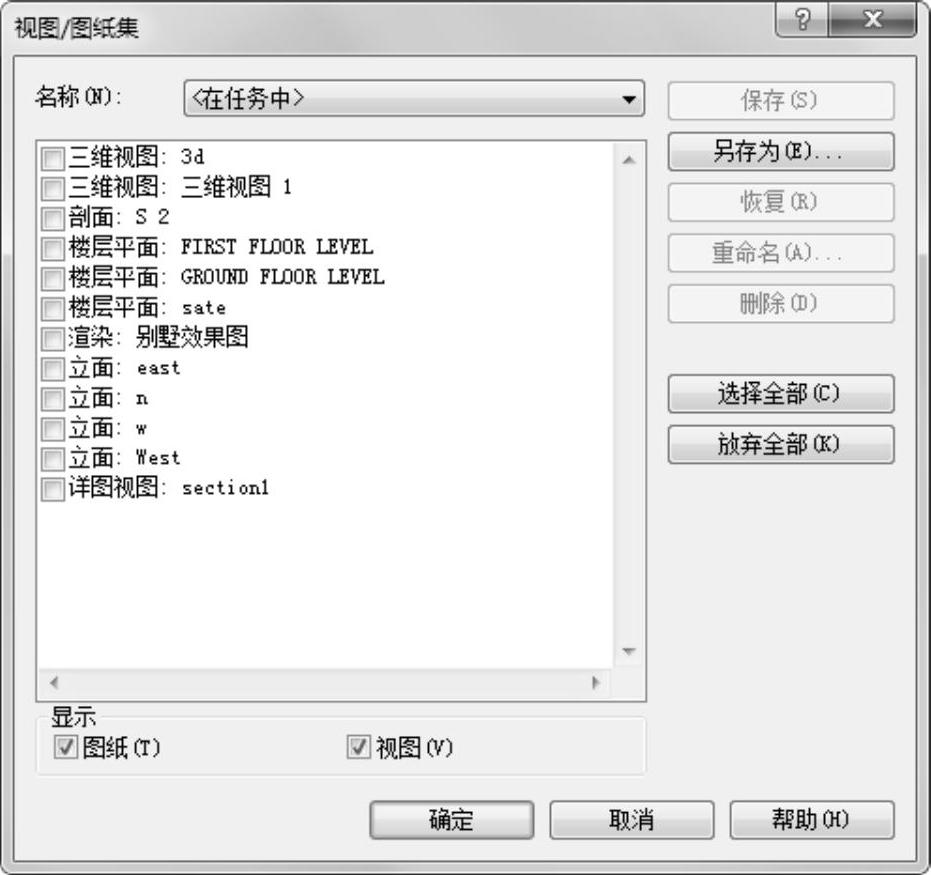

图12-41 “视图/图纸集”对话框

➢ 图像尺寸:指定图像显示属性。(www.daowen.com)

● 将视图/图纸缩放以适合:要指定图像的输出尺寸和方向。Revit将在水平或垂直方向将图像缩放到指定数目的像素

● 将视图/图纸缩放为实际尺寸的:输入百分比,Revit将按指定的缩放设置输出图像。

● 选项:选择所需的输出选项。默认情况下,导出的图像中的链接以黑色显示。勾选“用蓝色表示视图链接”复选框,显示蓝色链接。勾选“隐藏参照/工作平面”“隐藏范围框”“隐藏裁剪边界”“隐藏未参照视图的标记”复选框,在导出的视图中隐藏不必要的图形部分。

➢ 格式:选择着色视图和非着色视图的输出格式。

3)单击“修改”按钮,打开“指定文件”对话框,设置图像的保存路径和文件名,如图12-42所示。单击“保存”按钮,返回到“导出图像”对话框。

4)在“图像尺寸”中设置“像素”为“1024”,“方向”为“水平”,在格式中设置着色视图和非着色视图为JPEG(无失真),其他采用默认设置,如图12-43所示。单击“确定”按钮,导出图像。

5)在保存位置打开保存的图像,如图12-44所示。

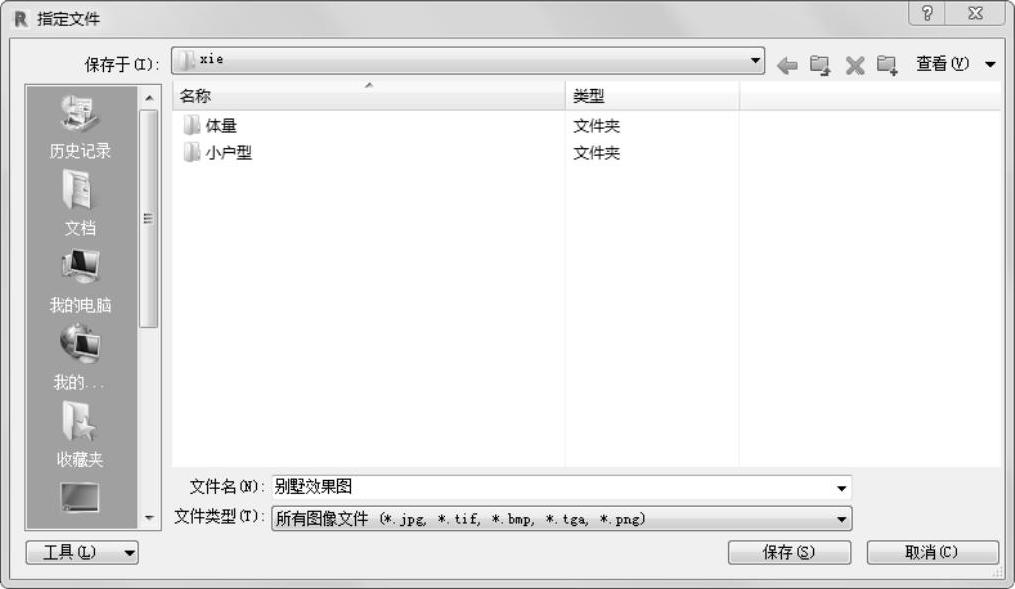

图12-42 “指定文件”对话框


图12-43 设置导出图像参数

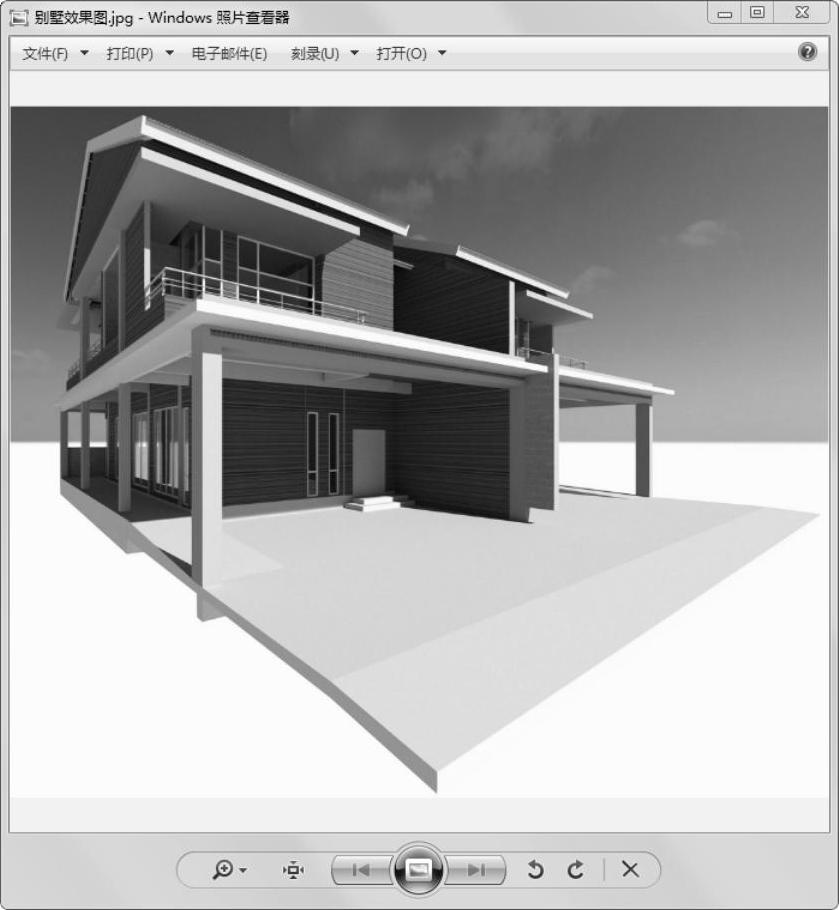

图12-44 打开图像
