Revit2018漫游导出为图像文件,步骤详解

可以将漫游导出为AVI或图像文件。

将漫游导出为图像文件时,漫游的每个帧都会保存为单个文件。可以导出所有帧或一定范围的帧。

具体操作步骤如下。

1)打开编辑漫游文件。

2)选择“文件主程序菜单”→“导出”→“图像和动画”→“漫游”命令,打开“长度/格式”对话框,如图12-29所示。

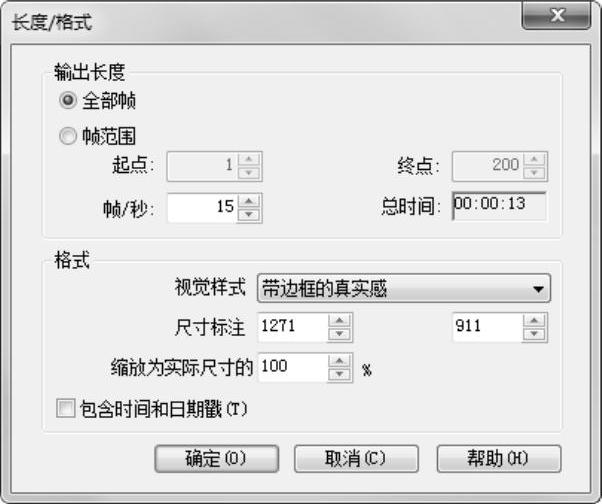

图12-29 “长度/格式”对话框

➢ 全部帧:导出整个动画。

➢ 帧范围:选择此选项,指定该范围内的起点帧和终点帧。

➢ 帧/秒:设置导出后漫游的速度为每秒多少帧,默认为15帧,播放速度比较快,建议设置为3~4帧,速度比较合适。(www.daowen.com)

➢ 视觉样式:设置导出后漫游中图像的视觉样式,包括线框、隐藏线、着色、带边框着色、一致的颜色、真实、带边框的真实感和渲染。

➢ 尺寸标注:指定帧在导出文件中的大小,如果输入一个尺寸标注的值,软件会计算并显示另一个尺寸标注的值以保持帧的比例不变。

➢ 缩放为实际尺寸的:输入缩放百分比,软件会计算并显示相应的尺寸标注。

➢ 包含时间和日期戳:勾选此复选框,在导出的漫游动画或图片上会显示时间和日期。

3)在对话框中选择“全部帧”单选按钮,设置“帧/秒”为“4”,“视觉样式”为“真实”,更改尺寸为宽度为1000,单击“确定”按钮。

4)打开“导出漫游”对话框,设置保存路径、文件名称和文件类型,如图12-30所示。单击“保存”按钮。

5)打开“视频压缩”对话框,默认压缩程序为“全帧(非压缩的)”,产生的文件非常大,选择“Microsoft Video1”压缩程序,如图12-31所示。单击“确定”按钮将漫游文件导出为AVI文件。

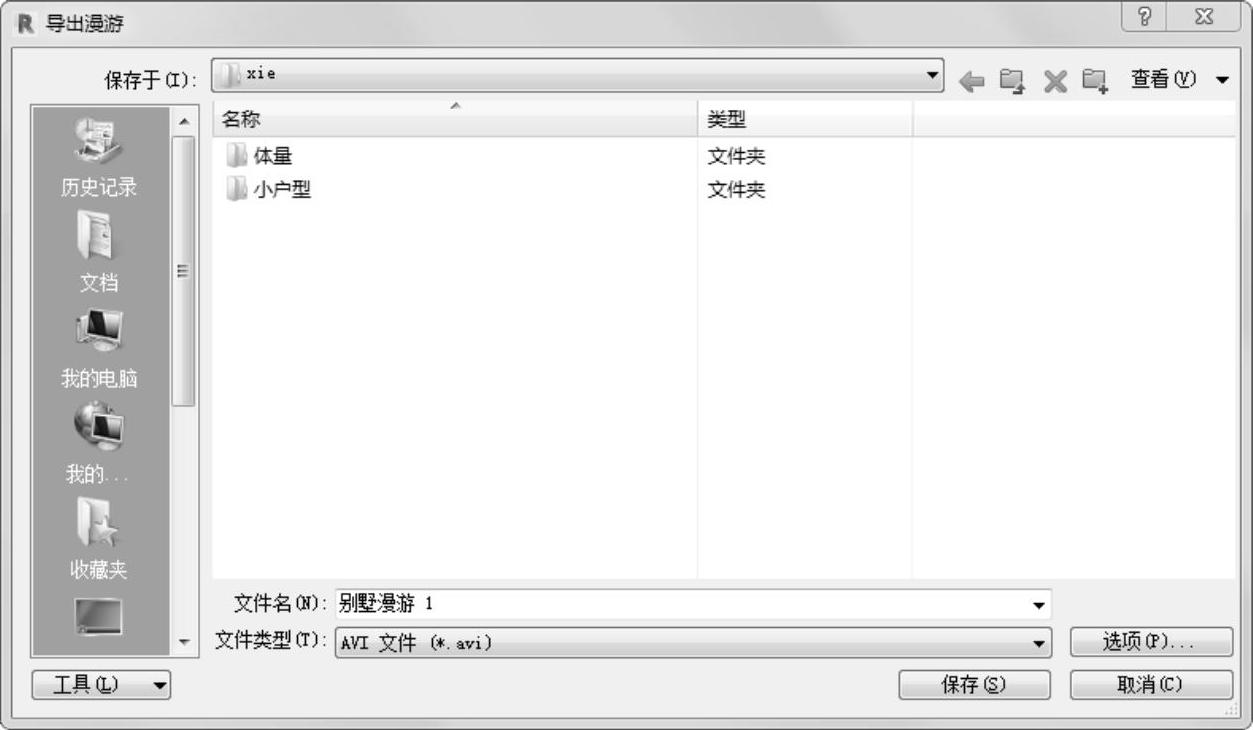

图12-30 “导出漫游”对话框
