在概念设计中沿着表面应用分割网格。

具体操作步骤如下。

1）打开已经绘制好的形状，这里打开放样融合形状。

2）选择形状的一个面，如图11-52所示。

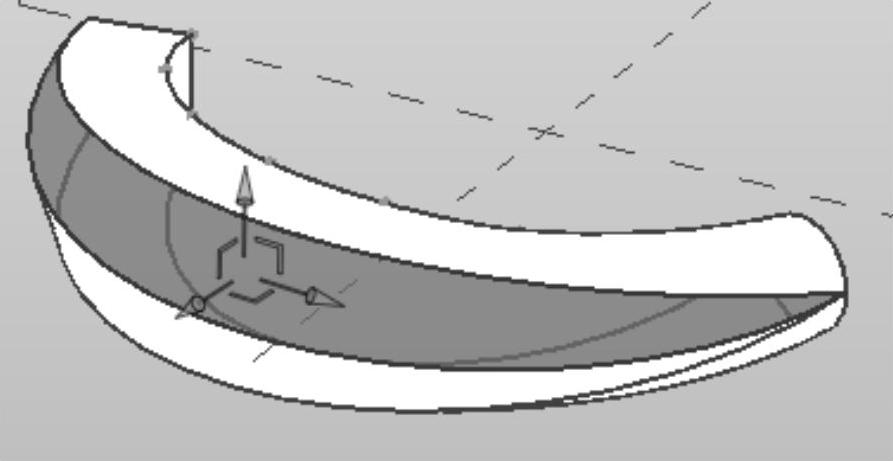

图11-52 选择面

3）打开“修改|形式”选项卡，单击“分割”面板中的“分割表面”按钮，打开“修改|分割的表面”选项卡和选项栏，如图11-53所示。

图11-53 “修改|分割的表面”选项卡和选项栏

默认情况下，U/V网格的数量为10，如图11-54所示。

4）可以在选项栏中更改U/V网格的数量或距离，也可以在“属性”选项板中更改，如图11-55所示。

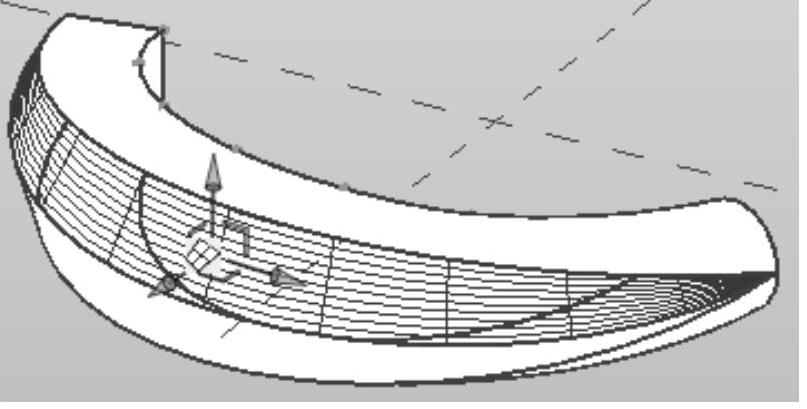

图11-54 分割表面

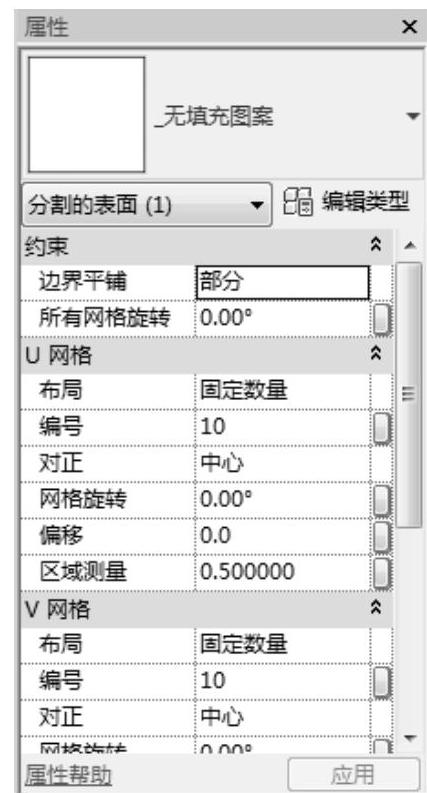

图11-55 “属性”选项板

➢ 边界平铺：确定填充图案与表面边界相交的方式，包括空、部分和悬挑3种方式。

➢ 所有网格旋转：指定U网格以及V网格的旋转。

➢ 布局：指定U/V网格的间距形式为固定数量或固定距离。默认设置为固定数量。

➢ 编号：设置U/V网格的固定分割数量。

➢ 对正：用于测量U/V网格的位置，包括起点、中心和终点。

➢ 网格旋转：用于指定U/V网格的旋转角度。

➢ 偏移：指定网格原点的U/V向偏移距离。

➢ 区域测量：沿分割的弯曲表面U/V网格的位置，网格之间的弦距离将由此进行测量。

5）单击“配置U/V网格布局”按钮，UV网格编辑控件即显示在分割表面上，如图11-56所示。

(www.daowen.com)

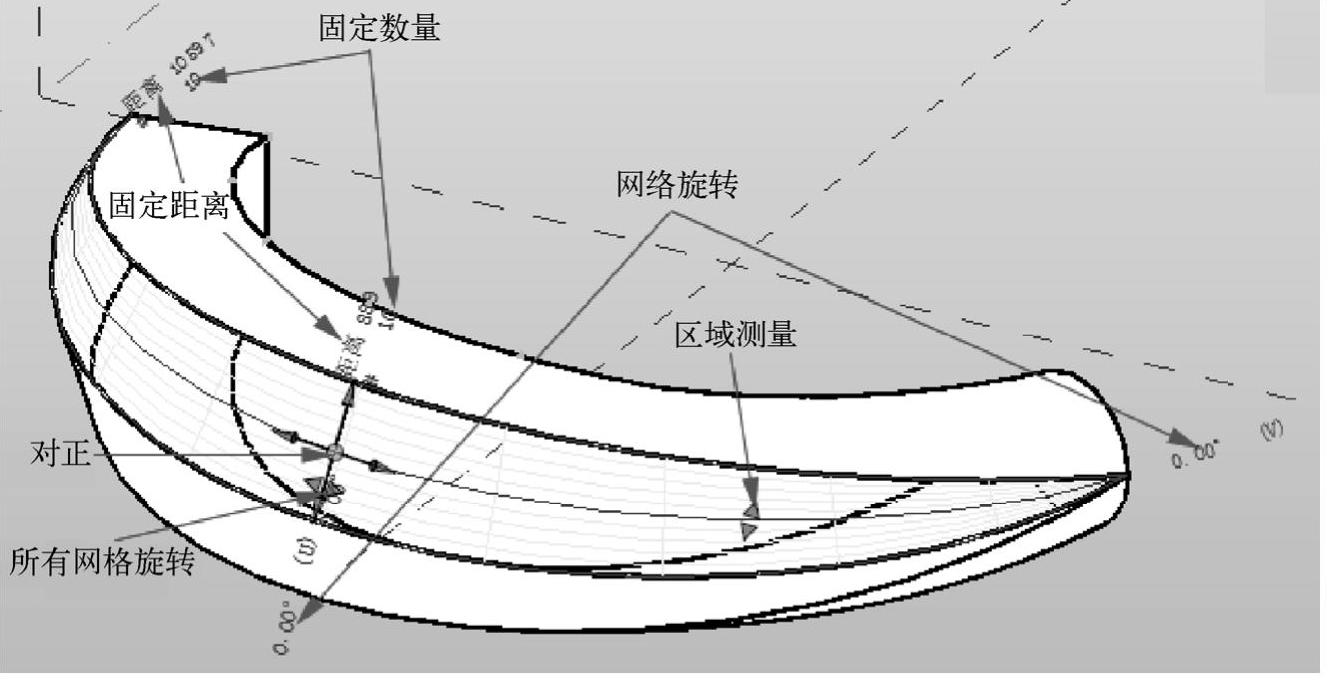

图11-56 UV网格编辑控件

➢ 固定数量：单击绘图区域中的数值，然后输入新数量。

➢ 固定距离：单击绘图区域中的距离值，然后输入新距离。

注意：

“选项栏”上的“距离”下拉列表框也列出最小或最大距离，而不是绝对距离。只有表面在最初就被选中时（不是在面管理器中），才能使用该选项。

➢ 网格旋转：单击绘图区域中旋转值，然后输入两种网格的新角度。

➢ 所有网格旋转：单击绘图区域中的旋转值，然后输入新角度以均衡旋转两个网格。

➢ 区域测量：单击并拖曳这些控制柄以沿着对应的网格重新定位带。每个网格带表示沿曲面的线，网格之间的弦距离将由此进行测量。距离沿着曲线可以是不同的比例。

➢ 对正：单击、拖曳并捕捉该小控件至表面区域（或中心）以对齐UV网格。新位置即为“UV网格”布局的原点。也可以使用“对齐”工具将网格对齐到边。

6）根据需要调整UV网格的间距、旋转和网格定位。

7）可以单击“UV网格和交点”面板中的“U网格”按钮和“V网格”按钮来控制UV网格的关闭或显示，如图11-57所示。

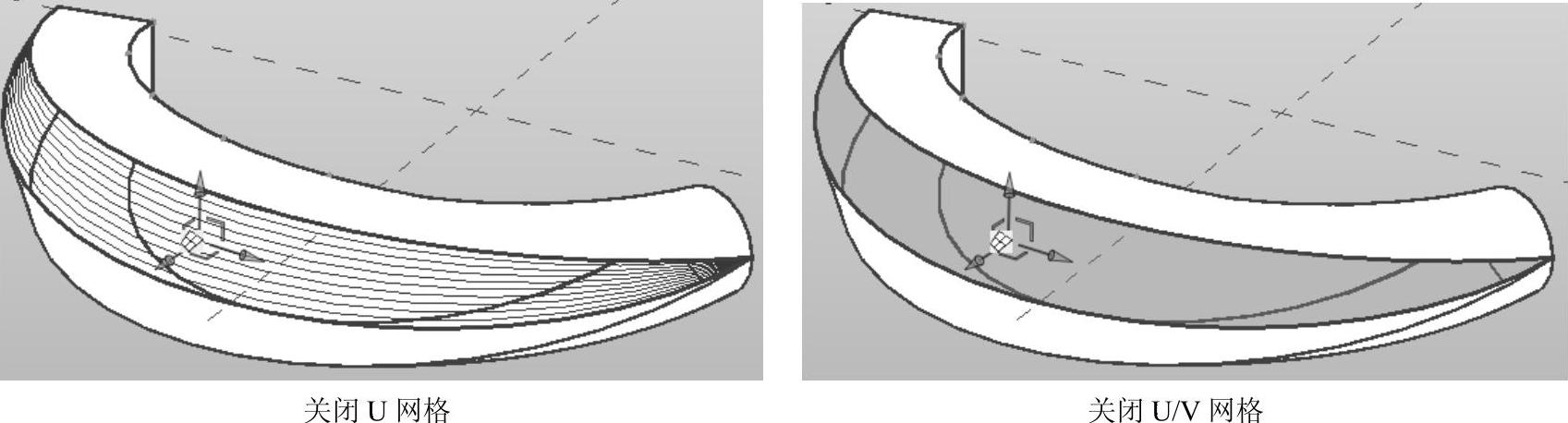

图11-57 UV网格的显示控制

8）单击“表面表示”面板中的“表面”按钮，控制分割表面后的网格显示，默认状态下系统激活此按钮，显示网格，再次单击此按钮，关闭网格显示。

9）单击“表面表示”面板中的“显示属性”按钮，打开“表面表示”对话框，默认情况下勾选“UV网格和相交线”复选框，如图11-58所示，如果勾选“原始表面”和“节点”复选框，则显示原始表面和节点，如图11-59所示。

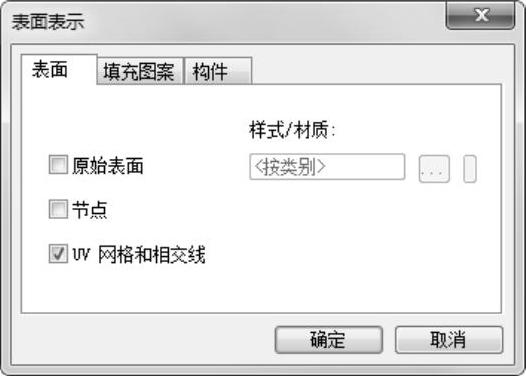

图11-58 “表面表示”对话框

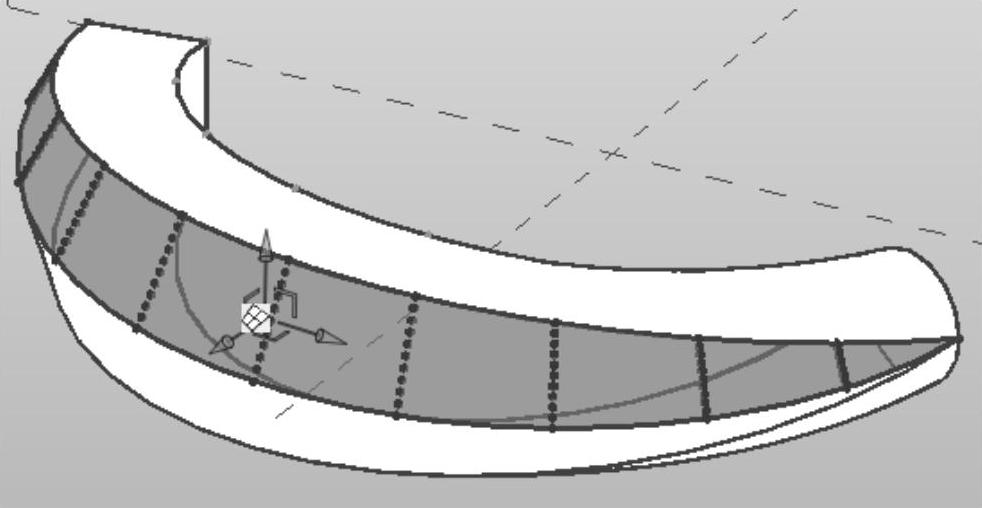

图11-59 显示原始表面和节点

提示：

在选择面或边线时，单击“分割”面板中的“分割设置”按钮，打开图11-60所示的“默认分割设置”对话框，可以设置分割表面时的U/V网格数量和分割路径时的布局编号。

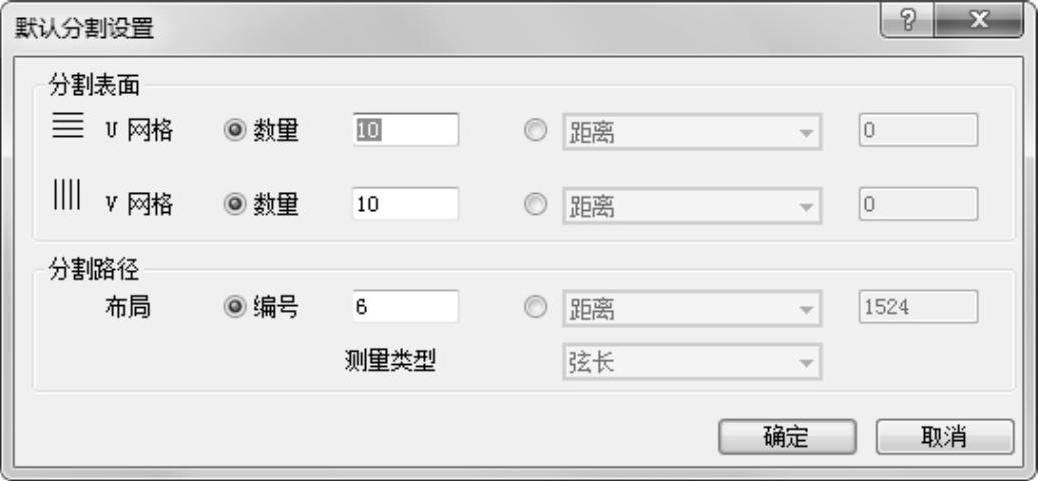

图11-60 “默认分割设置”对话框
