可以分割路径和形状边以定义放置在设计中自适应构件上的节点。

在概念设计中分割路径时，将应用节点以表示构件的放置点位置。通过确定分割数、分割之间的距离或通过与参照（标高、垂直参照平面或其他分割路径）的交点来执行分割。

具体创建步骤如下。

1）打开已经绘制好的形状，这里打开放样融合形状。

2）选择形状的一条边线，如图11-48所示。

3）打开“修改|形式”选项卡，单击“分割”面板中的“分割路径”按钮，默认情况下，路径将分割为具有6个等距离节点的5段（英制样板）或具有5个等距离节点的4段（公制样板），如图11-49所示。

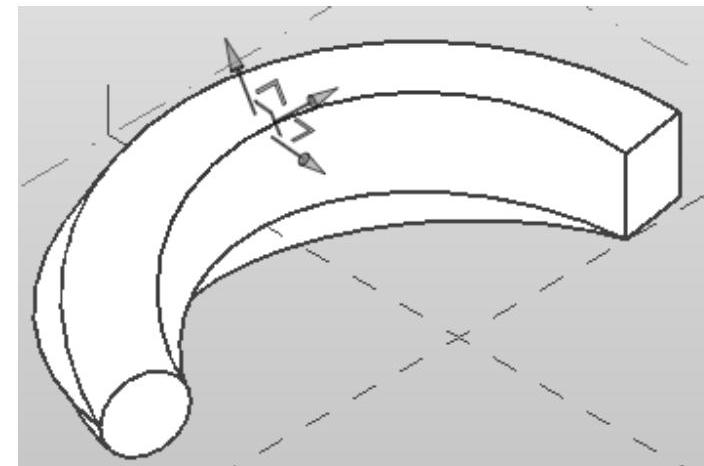

图11-48 选择边线

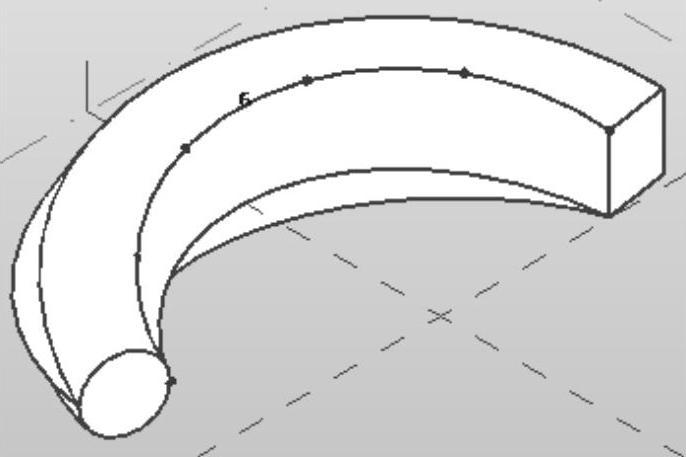

图11-49 分割路径

4）在“属性”选项板中更改节点“数量”为“8”，如图11-50所示，也可以直接在视图中选择节点数字，输入节点数量为“8”，如图11-51所示。

➢ 布局：指定如何沿分割路径分布节点。包括“无”、“固定数量”、“固定距离”、“最小距离”和“最大距离”。

● 无：这将移除使用“分割路径”工具创建的节点并对路径产生影响。

● 固定数量：默认为此布局，它指定以相等间距沿路径分布的节点数。默认情况下，该路径将分割为5段6个等距离节点（英制样板）或4段5个等距离节点（公制样板）。

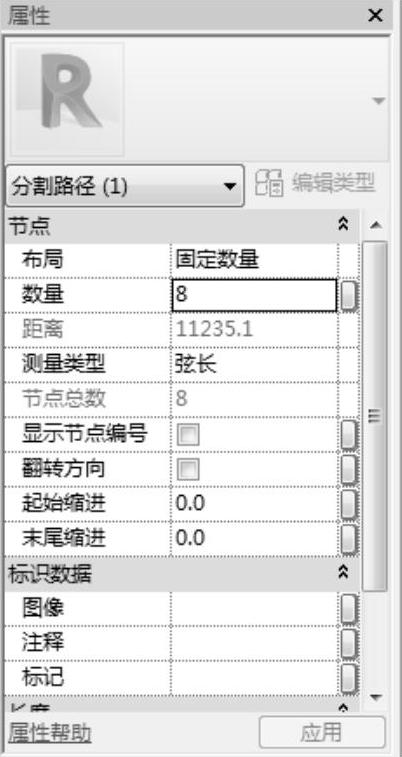

图11-50 “属性”选项板

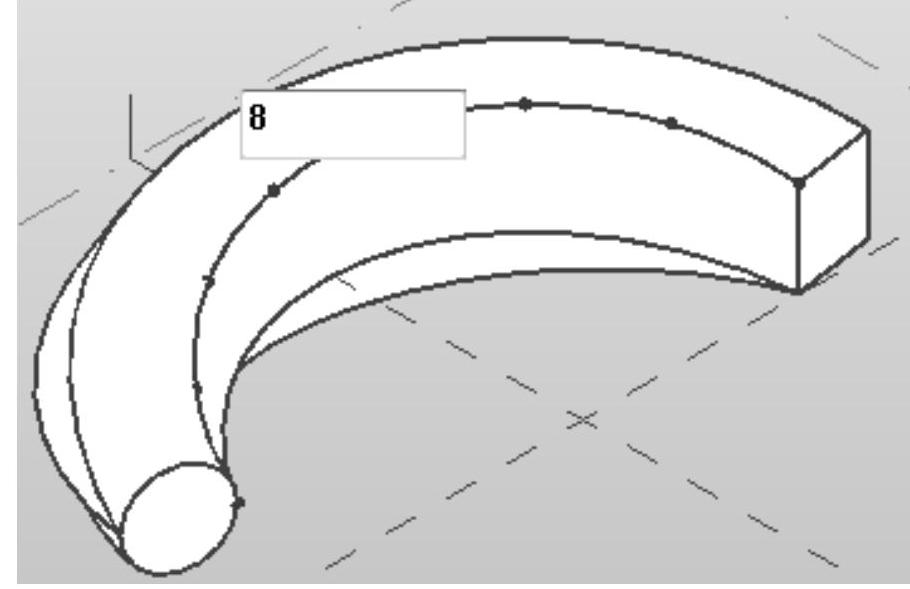

图11-51 更改节点数量(www.daowen.com)

注意：

当“弦长度”的“测量类型”仅与复杂路径的几个分割点一起使用时，生成的系列点可能不像如图11-51所示的那样非常接近曲线。当路径的起点和终点相互靠近时会发生这种情况。

● 固定距离：指定节点之间的距离。默认情况下，一个节点放置在路径的起点，新节点按路径的“距离”实例属性定义的间距放置。通过指定“对齐”实例属性，也可以将第一个节点指定在路径的“中心”或“末端”。

● 最小距离：是指以相等间距沿节点之间距离最短的路径分布节点。

● 最大距离：是指以相等间距沿节点之间距离最长的路径分布节点。

➢ 数量：指定用于分割路径的节点数。

➢ 距离：沿分割路径指定节点之间的距离。

➢ 测量类型：指定测量节点之间距离所使用的长度类型。包括“弦长”和“线段长度”两种类型。

● 弦长：指的是节点之间的直线。

● 线段长度：指的是节点之间沿路径。

➢ 节点总数：指定根据分割和参照交点创建的节点总数。

➢ 显示节点编号：设置在选择路径时是否显示每个节点的编号。

➢ 翻转方向：勾选此复选框，则沿分割路径反转节点的数字方向。

➢ 起始缩进：指定分割路径起点处的缩进长度。缩进取决于测量类型，分布时创建的节点不会延伸到缩进范围。

➢ 末尾缩进：指定分割路径终点的缩进长度。

➢ 路径长度：指定分割路径的长度。
