从线和垂直于线绘制的二维轮廓创建放样形状。放样中的线定义了放样二维轮廓来创建三维形态的路径。轮廓由线处理组成，线处理垂直于用于定义路径的一条或多条线而绘制。
图11-16 拉伸模型

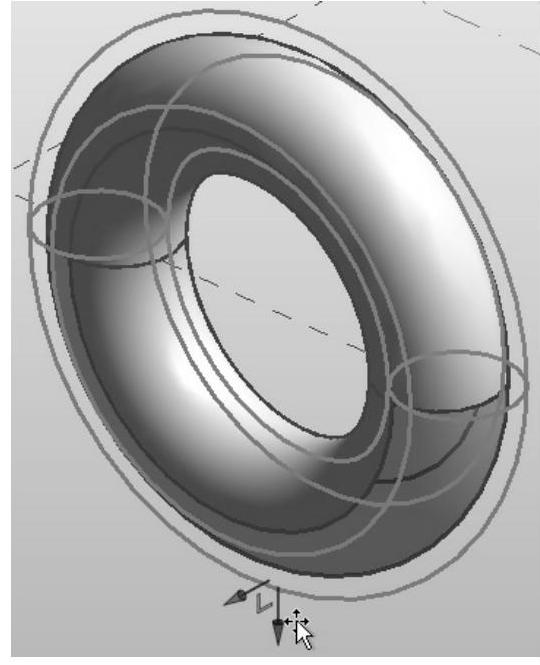

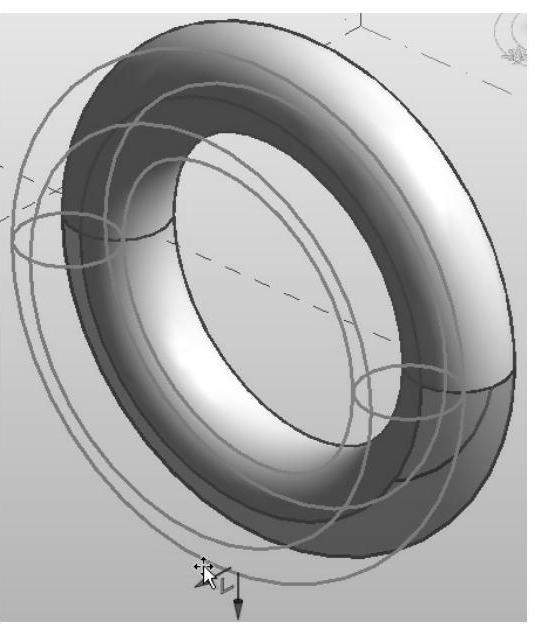

图11-17 改变模型大小

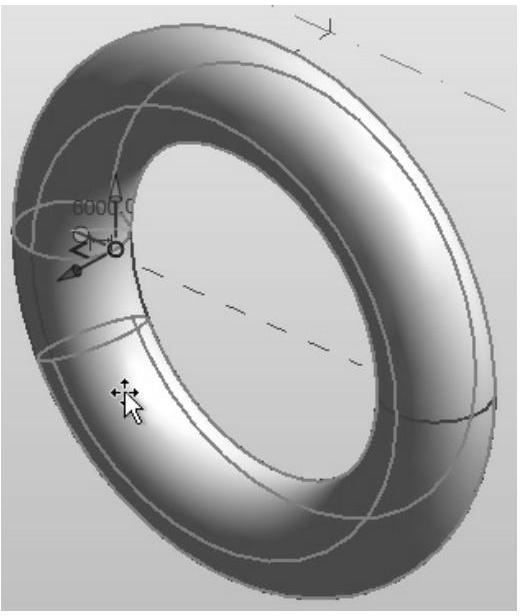

图11-18 移动模型
图11-19 更改角度

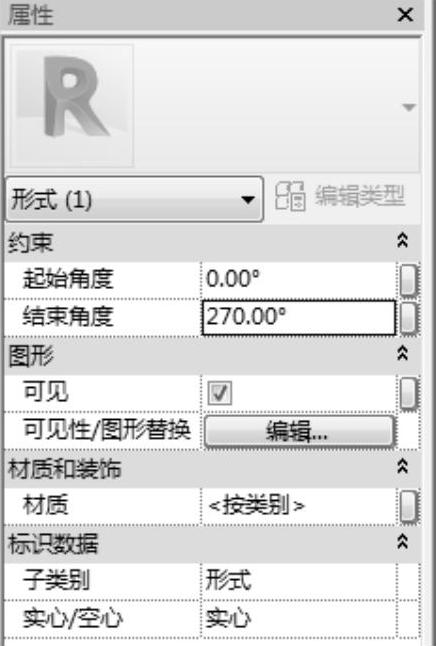

图11-20 “属性”选项板

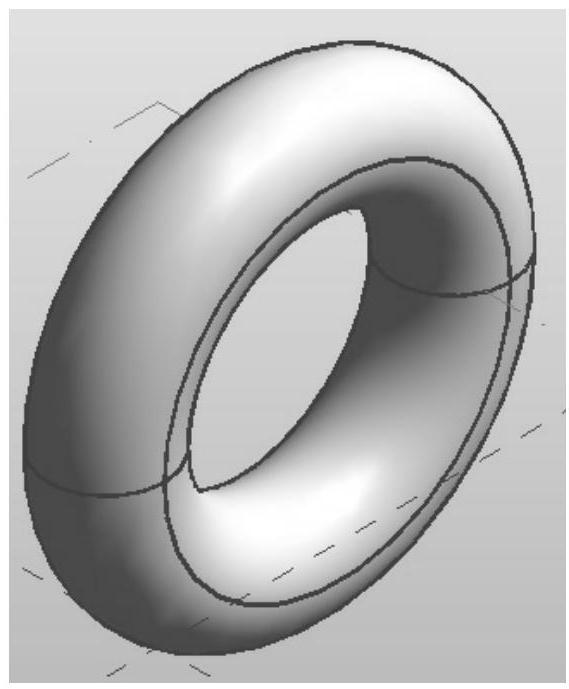

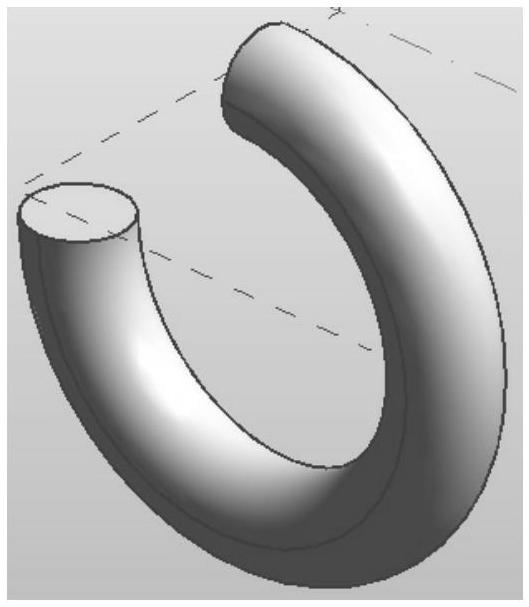

图11-21 更改结束角度
如果轮廓是基于闭合环生成的，可以使用多分段的路径来创建放样；反之不能沿多分段路径进行放样。如果路径是一条线构成的段，则使用开放的轮廓创建扫描。
具体创建步骤如下。
1）新建一体量族文件。(www.daowen.com)
2）单击“创建”选项卡“绘制”面板中的“样条曲线”按钮
，绘制一条曲线作为放样路径，如图11-22所示。

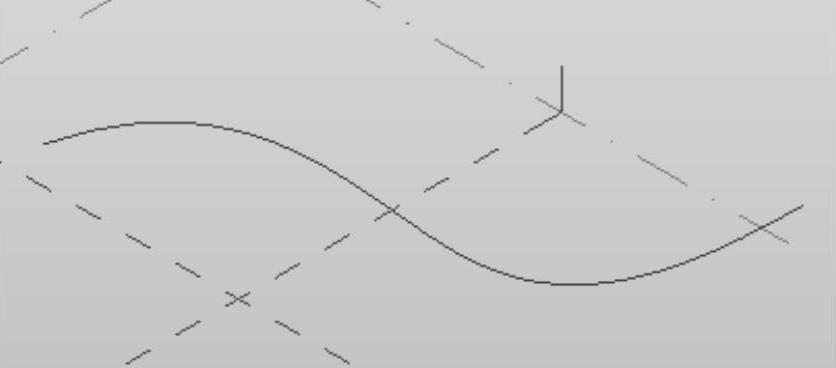

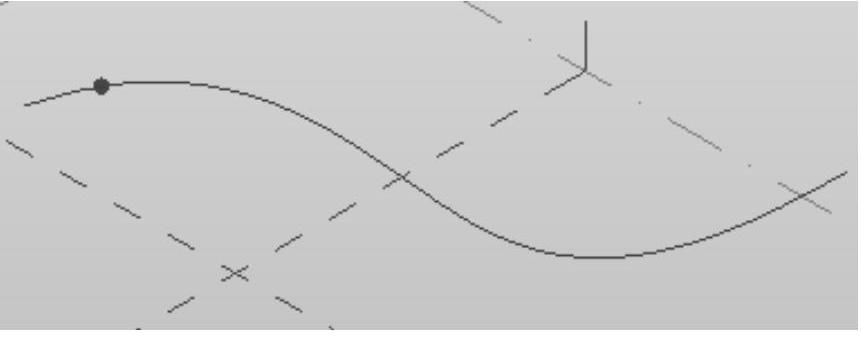

图11-22 绘制路径
3）单击“创建”选项卡“绘制”面板中的“点图元”按钮
，在路径上放置参照点，如图11-23所示。
4）选择参照点，放大图形，将工作平面显示出来，如图11-24所示。
图11-23 创建参照点

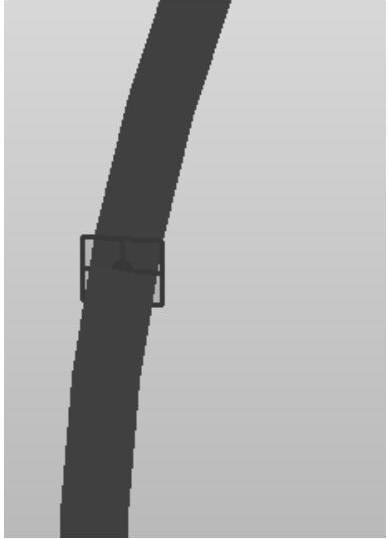

图11-24 显示工作平面
5）单击“绘制”面板中的“椭圆”按钮
，在选项栏中取消勾选“根据闭合的环生成表面”复选框，在工作平面上绘制截面轮廓，如图11-25所示。
6）选取路径和截面轮廓，单击“形状”面板“创建形状”
下拉列表框中的“实心形状”按钮
，系统自动创建图11-26所示的放样模型。

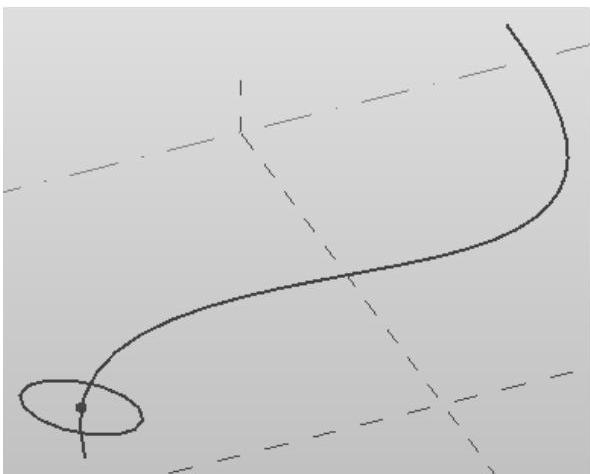

图11-25 绘制截面轮廓

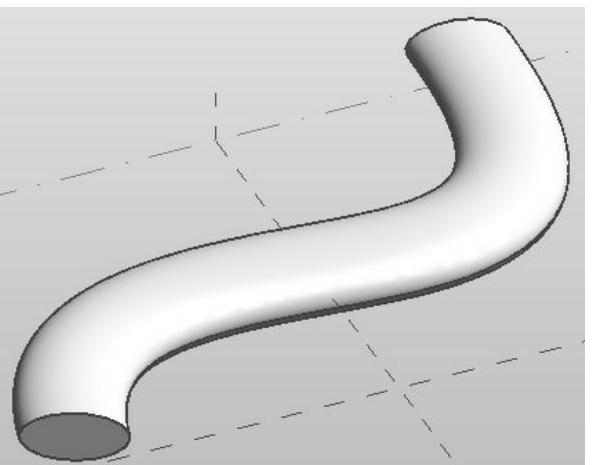

图11-26 放样模型
