添加建筑红线的方法有：在场地平面中绘制或在项目中直接输入测量数据。

1.直接绘制

具体绘制过程如下。

1）打开上节绘制的子面域文件。

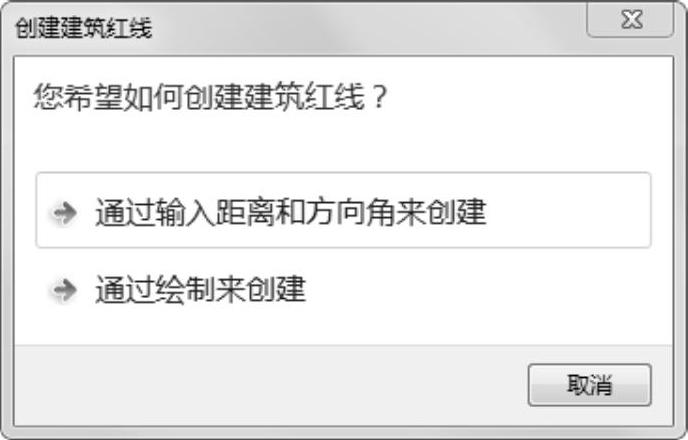

2）单击“体量和场地”选项卡“修改场地”面板中的“建筑红线”按钮，弹出“创建建筑红线”询问对话框，如图10-40所示。

图10-40 “创建建筑红线”询问对话框

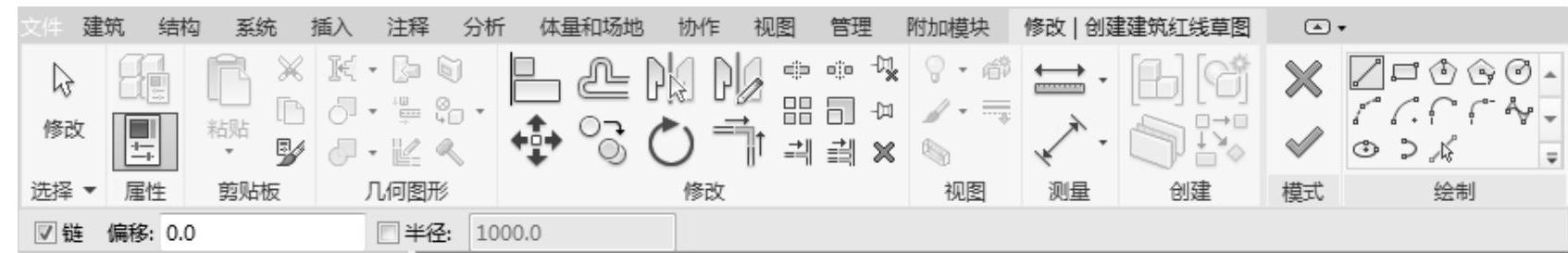

3）单击“通过绘制来创建”选项，打开“修改|创建建筑红线草图”选项卡和选项栏，如图10-41所示。

图10-41 “修改|创建建筑红线草图”选项卡和选项栏

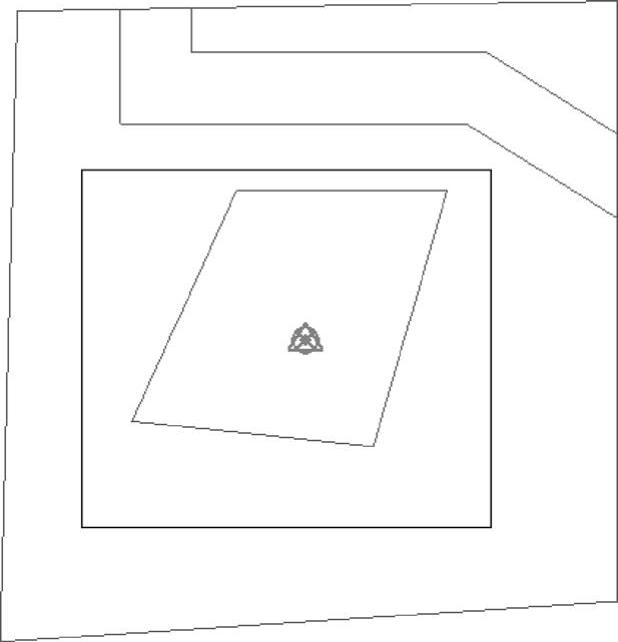

4）单击“绘制”面板中的“线”按钮，绘制建筑红线草图，如图10-42所示。

图10-42 绘制建筑红线草图

注意：

这些线应当形成一个闭合环。如果绘制一个开放环并单击“完成建筑红线”，Revit会发出一条警告，说明无法计算面积。可以忽略该警告继续工作，或将环闭合。(www.daowen.com)

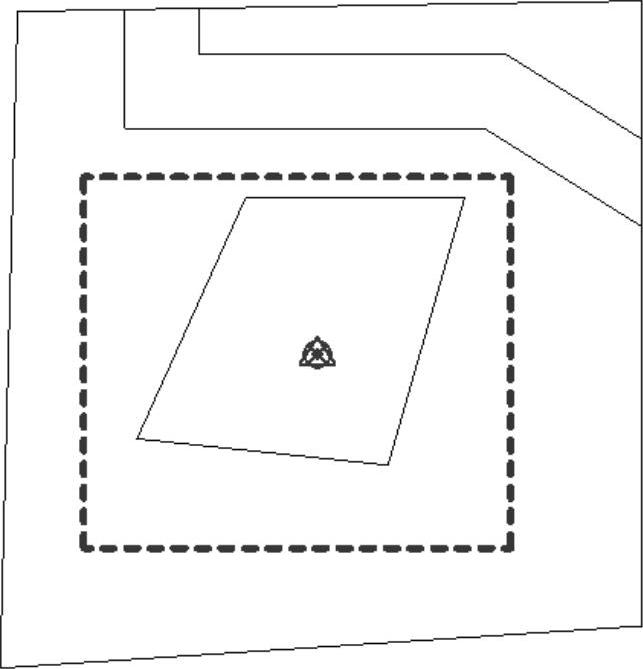

5）单击“模式”面板中的“完成编辑”按钮，完成建筑红线的创建，如图10-43所示。

2.通过角度和方向绘制

1）打开上节绘制的子面域文件。

2）单击“体量和场地”选项卡“修改场地”面板中的“建筑红线”按钮，打开“创建建筑红线”询问对话框。

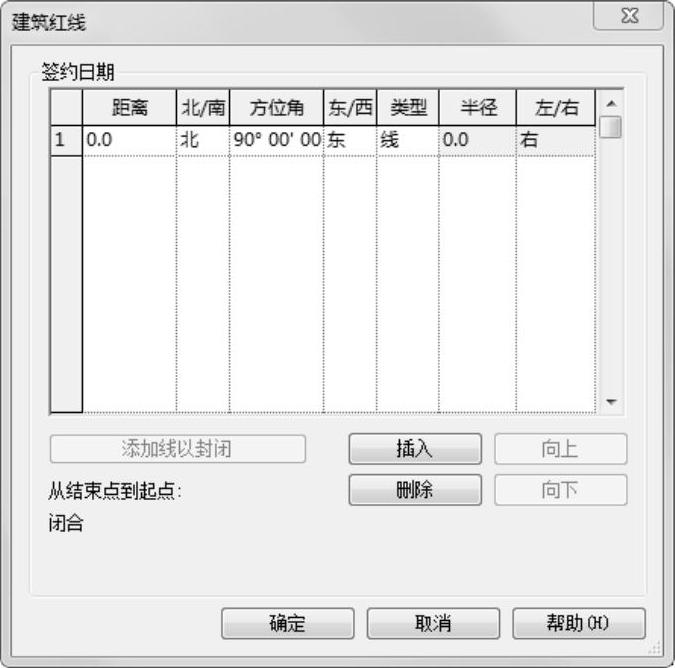

3）单击“通过输入距离和方向角来创建”选项，打开“建筑红线”对话框，如图10-44所示。

图10-43 创建建筑红线

图10-44 “建筑红线”对话框

4）单击“插入”按钮，从测量数据中添加距离和方向角。

5）也可以添加圆弧段为建筑红线，分别输入“距离”和“方向”的值，用于描绘弧上两点之间的线段，选取“弧”类型，并输入半径值，但是半径值必须大于线段长度的二分之一，半径越大，形成的圆越大，产生的弧也越平。

6）继续插入线段，可以单击“向上”或“向下”按钮，修改建筑红线的顺序。

7）将建筑红线放置到适当位置。
