“地形表面”工具使用点或导入的数据来定义地形表面。可以在三维视图或场地平面中创建地形表面。

1.通过放置点创建地形

在绘图区域中放置点来创建地形表面。

具体创建步骤如下。

1）新建一项目文件。

2）将视图切换到场地平面。

3）单击“体量和场地”选项卡“场地建模”面板中的“地形表面”按钮，打开“修改|编辑表面”选项卡和选项栏，如图10-2所示。

图10-2 “修改|编辑表面”选项卡和选项栏

➢ 绝对高程：点显示在指定的高程处（从项目基点）。

➢ 相对于表面：通过该选项，可以将点放置在现有地形表面上的指定高程处，从而编辑现有地形表面。要使该选项的使用效果更明显，需要在着色的三维视图中工作。

4）系统默认激活“放置点”按钮，在选项栏中输入高程值。

5）在绘图区域中单击以放置点。如果需要，在放置其他点时可以修改选项栏上的高程，如图10-3所示。

6）单击“表面”面板中的“完成表面”按钮，完成地形的插件，将视图切换到三维视图，结果如图10-4所示。

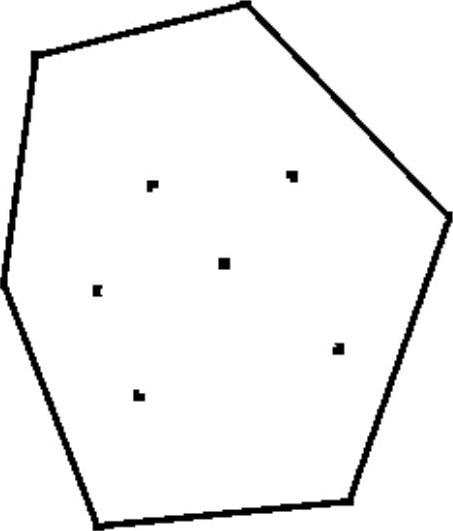

图10-3 放置点

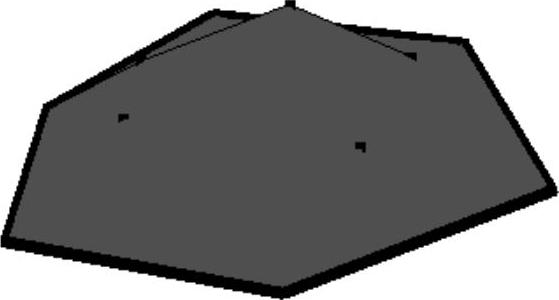

图10-4 创建场地

2.通过导入等高线创建地形

根据从DWG、DXF或DGN文件导入的三维等高线数据自动生成地形表面。Revit会分析数据并沿等高线放置一系列高程点。

导入等高线数据时，须遵循以下要求。

➢ 导入的CAD文件必须包含三维信息。

➢ 在要导入的CAD文件中，必须将每条等高线放置在正确的“Z”值位置。

➢ 将CAD文件导入Revit时，请勿选择“定向到视图”选项。

具体绘制过程如下。

1）新建一项目文件。

2）将视图切换到场地平面。

3）单击“插入”选项卡“导入”面板中的“导入CAD”按钮，打开“导入CAD格式”对话框，设置“导入单位”为“米”，取消勾选“定向到视图”复选框，其他采用默认设置，如图10-5所示。

4）单击“打开”按钮，导入的等高线如图10-6所示。

5）单击“体量和场地”选项卡“场地建模”面板中的“地形表面”按钮，打开“修改|编辑表面”选项卡和选项栏。

6）单击“工具”面板“通过导入创建”下拉列表框中的“选择导入实例”按钮，选择导入到等高线图，打开“从所选图层添加点”对话框，勾选有效的图层，如图10-7所示。

7）单击“确定”按钮，在图形上生成一系列的高程点，如图10-8所示。

8）单击“表面”面板中的“完成表面”按钮，将视图切换到三维视图，自动生成的地形表面，结果如图10-9所示。

(www.daowen.com)

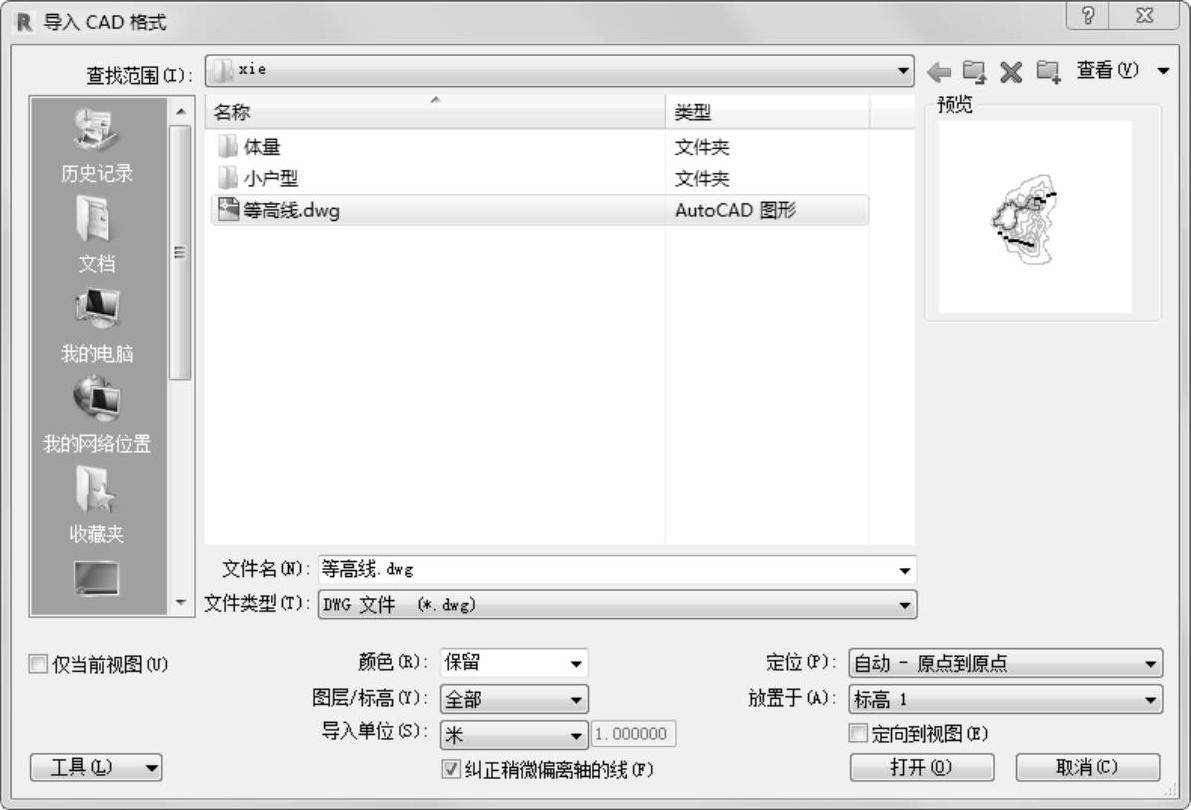

图10-5 “导入CAD格式”对话框

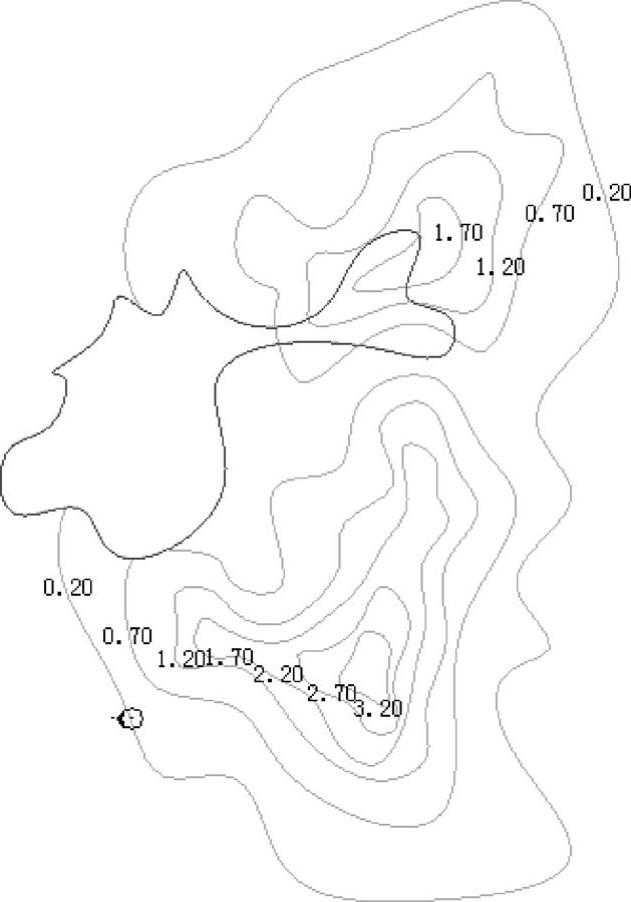

图10-6 等高线

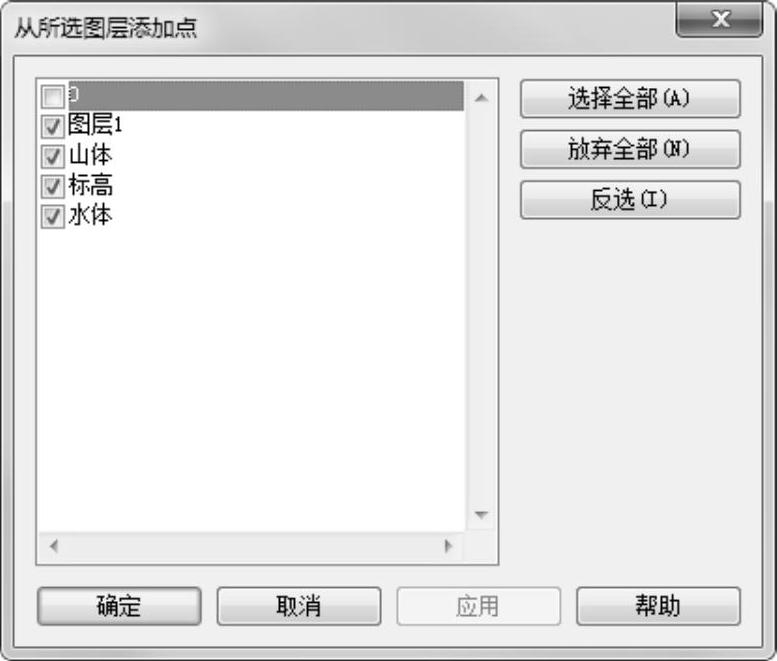

图10-7 “从所选图层添加点”对话框

3.通过点文件创建地形

将点文件导入以在Revit模型中创建地形表面。点文件使用高程点的规则网格来提供等高线数据。

导入的点文件必须符合以下要求。

➢ 点文件必须使用逗号分隔的文件格式（可以是CSV或TXT文件）。

➢ 文件中必须包含x、y和z坐标值作为文件的第一个数值。

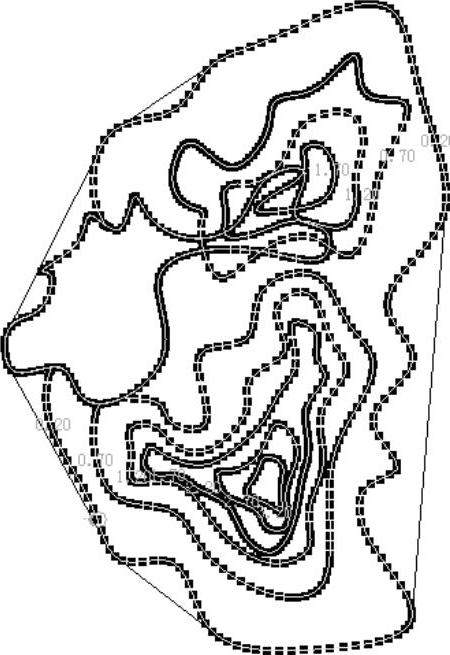

图10-8 放置点

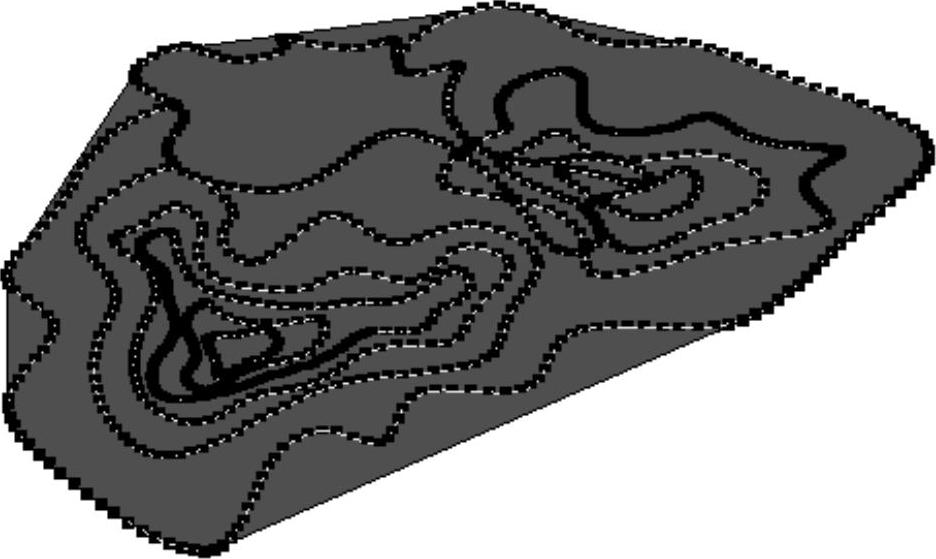

图10-9 创建场地

➢ 点的任何其他数值信息必须显示在x、y和z坐标值之后。

如果该文件中有两个点的x和y坐标值分别相等，Revit会使用z坐标值最大的点。

具体绘制过程如下。

1）新建一项目文件。

2）将视图切换到场地平面。

3）单击“体量和场地”选项卡“场地建模”面板中的“地形表面”按钮，打开“修改|编辑表面”选项卡和选项栏。

4）单击“工具”面板“通过导入创建”下拉列表中的“指定点文件”按钮，打开“选择文件”对话框，选择txt文件类型，如图10-10所示，选取要导入的高程点文件“点文件”，单击“打开”按钮。

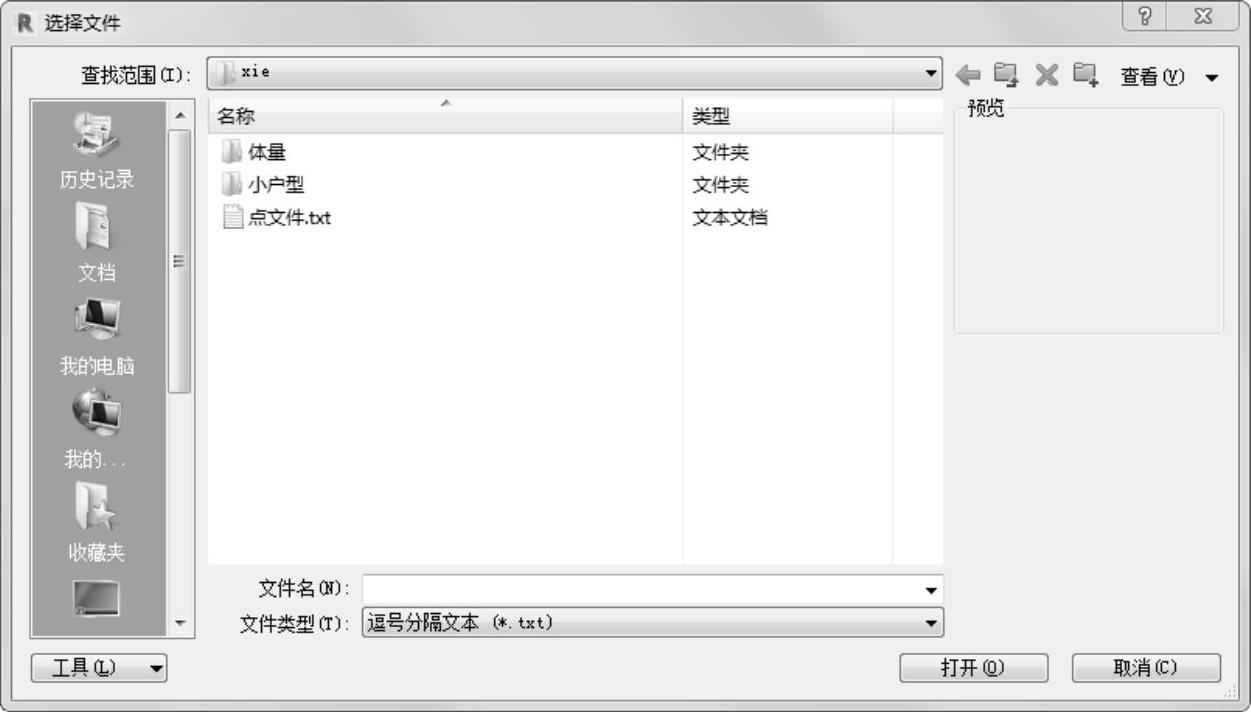

图10-10 “选择文件”对话框

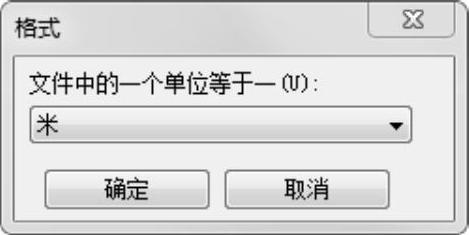

5）打开“格式”对话框，选择单位为“米”，如图10-11所示。

6）根据点文件生成图10-12所示的地形。

7）单击“表面”面板中的“完成表面”按钮，将视图切换到三维视图，自动生成地形表面，结果如图10-13所示。

图10-11 放置点

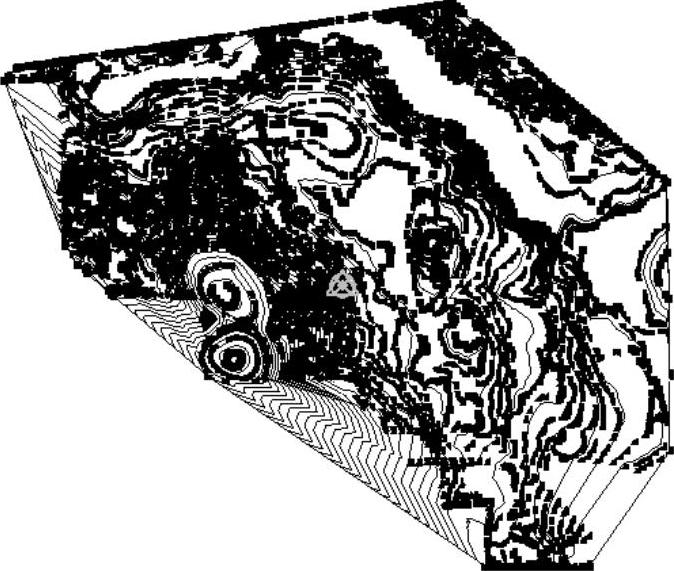

图10-12 地形

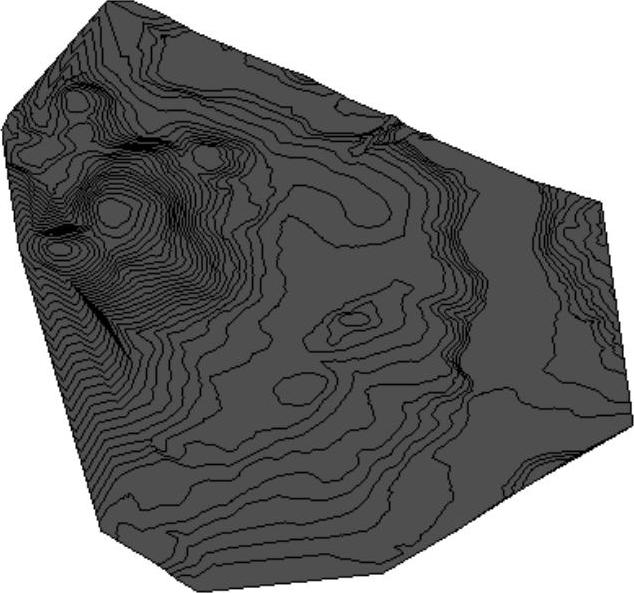

图10-13 创建地形表面
