可以定义等高线间隔、添加用户定义的等高线、选择剖面填充样式、基础土层高程和角度显示等项目全局场地设置。
单击“体量和场地”选项卡“场地建模”面板中的“场地设置”按钮,打开“场地设置”对话框,如图10-1所示。

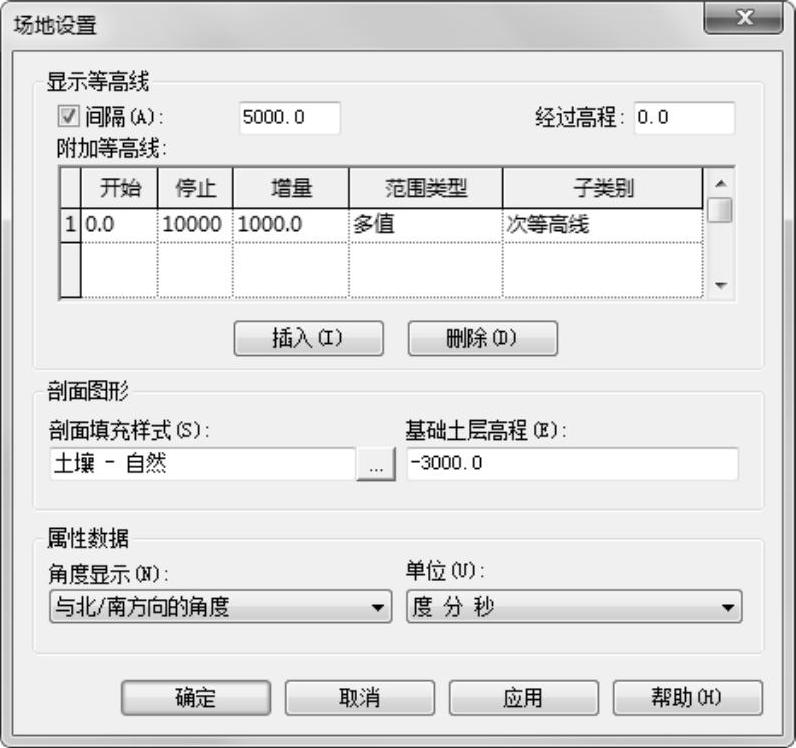

图10-1 “场地设置”对话框
1.显示等高线
➢ 间隔:设置等高线间的间隔。
➢ 经过高程:等高线间隔是根据这个值来确定的。例如,如果将等高线间隔设置为10,则等高线将显示在-20、-10、0、10、20的位置。如果将“经过高程”值设置为5,则等高线将显示在-25、-15、-5、5、15、25的位置。
➢ “附加等高线”列表:
● 开始:设置附加等高线开始显示的高程。
● 停止:设置附加等高线不再显示的高程。
● 增量:设置附加等高线的间隔。(www.daowen.com)
● 范围类型:选择“单一值”可以插入一条附加等高线。选择“多值”可以插入增量附加等高线。
● 子类别:设置将显示的等高线类型。包括次等高线、三角形边缘、主等高线、隐藏线四种类型。
➢ 插入:单击此按钮,插入一条新的附加等高线。
➢ 删除:选中附加等高线,单击此按钮,删除选中的等高线。
2.剖面图形
➢ 剖面填充样式:设置在剖面视图中显示的材质。单击按钮,打开“材质浏览器”对话框,设置剖面填充样式。
➢ 基础土层高程:控制着土壤横断面的深度(例如-30ft或-25m)。该值控制项目中全部地形图元的土层深度。
3.属性数据
➢ 角度显示:指定建筑红线标记上角度值的显示。
➢ 单位:指定在显示建筑红线表中的方向值时要使用的单位。
