接9.3.6实例继续创建别墅。

1）将视图切换到1F楼层平面。

2）单击“建筑”选项卡“构建”面板中的“坡道”按钮，打开“修改|创建坡道草图”选项卡和选项栏。

3）单击“工具”面板中的“栏杆扶手”按钮，打开“栏杆扶手”对话框，在类型下拉列表框中选择“无”。

4）在“属性”选项板中设置“底部标高”为“1F”，“底部偏移”为“-470”，“顶部标高”为“1F”，“顶部偏移”为“0”，“宽度”为“2800”，单击“应用”按钮，如图9-111所示。

5）单击“编辑类型”按钮，打开“类型属性”对话框，设置“造型”为“实体”，“功能”为“外部”，“最大斜坡长度”为“3000”，“坡道最大坡度（1/x）”为“8”，其他采用默认设置，如图9-112所示，单击“确定”按钮。

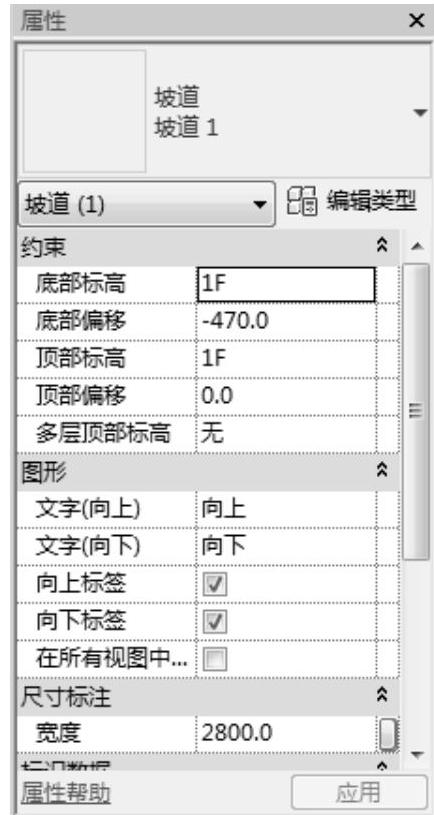

图9-111 “属性”选项板

(www.daowen.com)

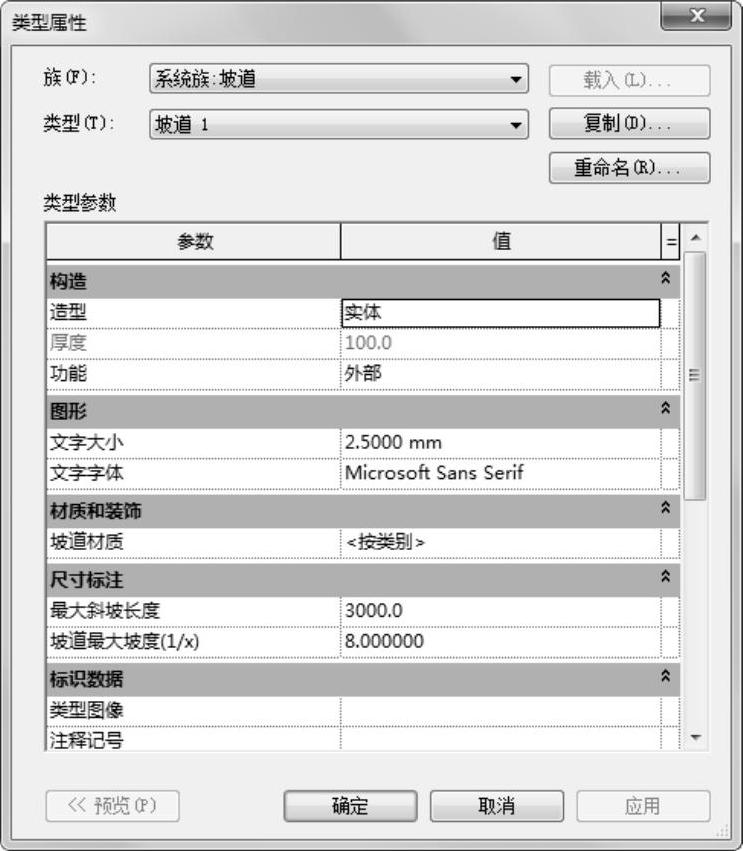

图9-112 “类型属性”对话框

6）单击“绘制”面板中的“梯段”按钮和“线”按钮，绘制坡道草图并修改尺寸，如图9-113所示。单击“模式”面板中的“完成编辑模式”按钮，完成坡道绘制。

7）单击“修改”选项卡“修改”面板中的“对齐”按钮，先选择台阶端面，然后选择坡道端面，并锁定，结果如图9-114所示。

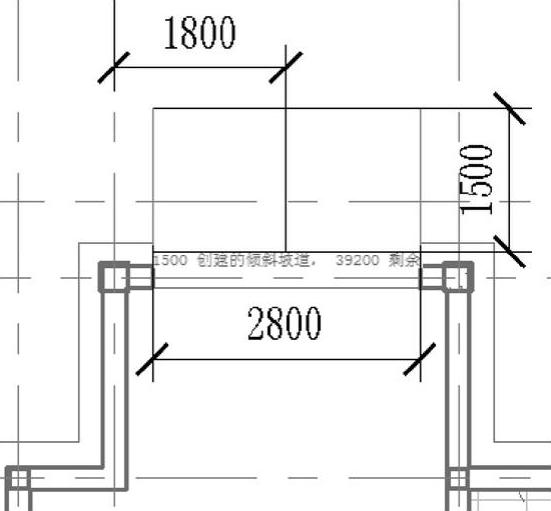

图9-113 绘制坡道草图

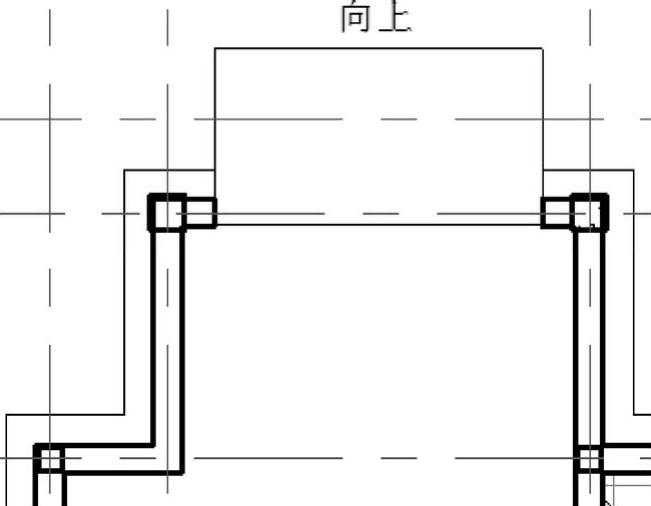

图9-114 对齐坡道
