在平面视图或三维视图绘制一段坡道或绘制边界线来创建坡道。

具体创建步骤如下。

1）打开坡道文件，将视图切换到“楼层平面：sate”。

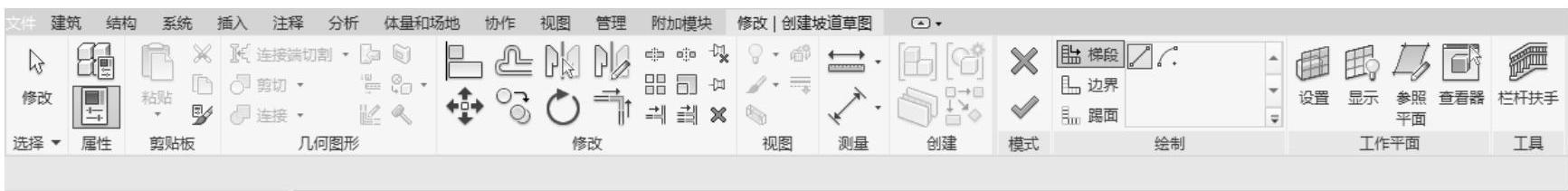

2）单击“建筑”选项卡“构建”面板中的“坡道”按钮，打开“修改|创建坡道草图”选项卡和选项栏，如图9-104所示。

图9-104 “修改|创建坡道草图”选项卡和选项栏

3）单击“编辑类型”按钮，打开“类型属性”对话框，新建“室外”坡道，设置“造型”为“实体”，“功能”为“外部”，“坡道最大坡度（1/x）”为“15.5”，其他采用默认设置，如图9-105所示。

图9-105 “类型属性”对话框

➢ 厚度：设置坡道的厚度。

➢ 功能：指示坡道是内部的（默认值）还是外部的。

➢ 文字大小：坡道向上文字和向下文字的字体大小。

➢ 文字字体：坡道向上文字和向下文字的字体。

➢ 坡道材质：为渲染而应用于坡道表面的材质。

➢ 最大斜坡长度：指定要求平台前坡道中连续踢面高度的最大数量。

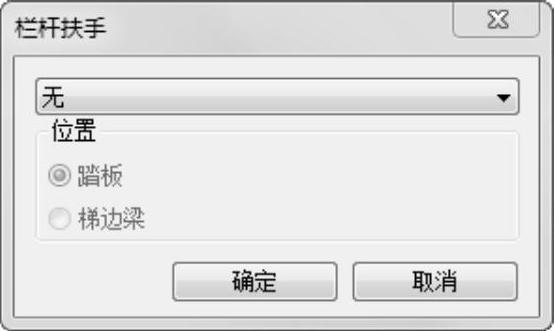

4）单击“工具”面板中的“栏杆扶手”按钮，打开“栏杆扶手”对话框，选择“无”选项，如图9-106所示。

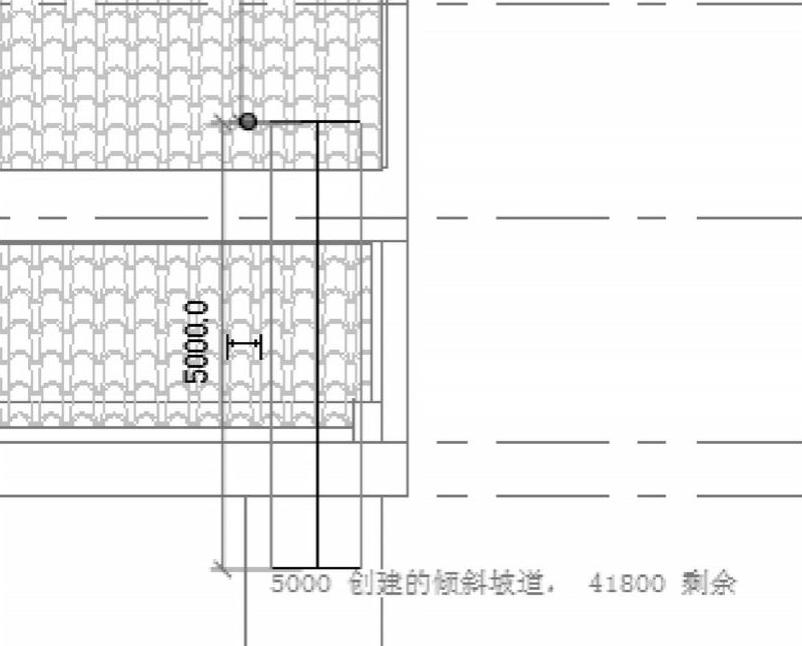

5）单击“绘制”面板中的“梯段”按钮和“线”按钮，绘制长度为5000mm的梯段，如图9-107所示。

图9-106 “栏杆扶手”对话框

图9-107 绘制梯段

注意：(www.daowen.com)

起始位置和终止位置。

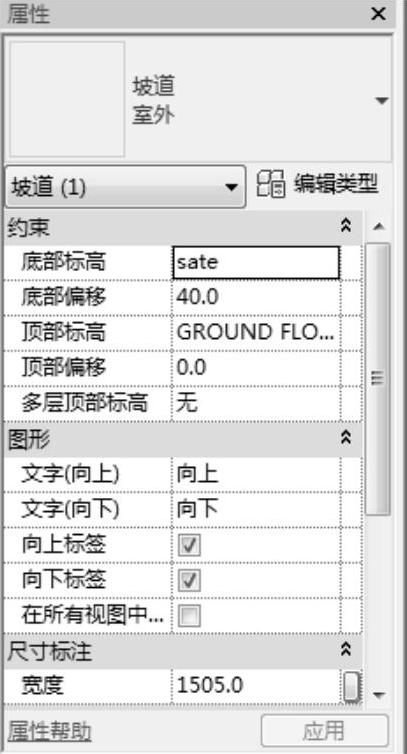

6）在“属性”选项板中设置“底部标高”为“sate”，“底部偏移”为“40”，“顶部标高”为“GROUND FLOOR LEVEL”，“顶部偏移”为“0”，“宽度”为“1505”，单击“应用”按钮，如图9-108所示。

➢ 底部标高：设置坡道的基准。

➢ 底部偏移：设置距其底部标高的坡道高度。

➢ 顶部标高：设置坡道的顶。

➢ 顶部偏移：设置距顶部标高的坡道偏移。

➢ 多层顶部标高：设置多层建筑中的坡道顶部。

➢ 文字（向上）：指定向上文字。

➢ 文字（向下）：指定向下文字。

➢ 向上标签：指示是否显示向上文字。

➢ 向下标签：指示是否显示向下文字。

➢ 在所有视图中显示向上箭头：指示是否在所有视图中显示向上箭头。

➢ 宽度：坡道的宽度。

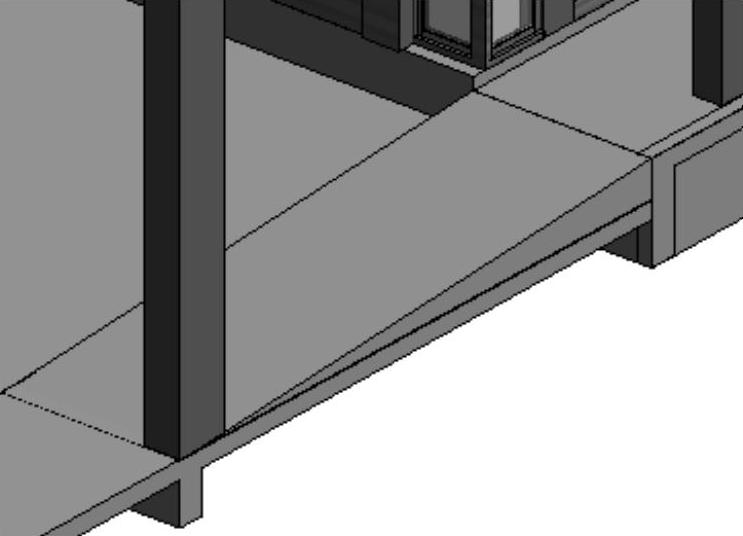

7）单击“修改”选项卡“修改”面板中的“对齐”按钮，先选择台阶端面，然后选择坡道端面，并锁定。采用相同的方法，使坡道侧面与台阶侧面对齐，结果如图9-109所示。

图9-108 “属性”选项板

图9-109 对齐坡道

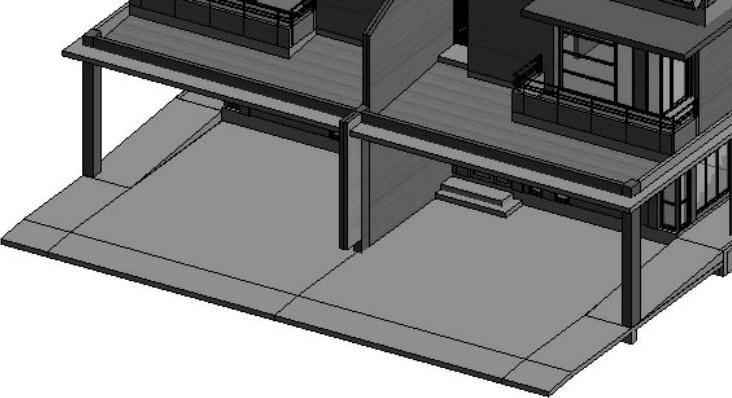

8）采用相同的方法，创建另一侧的坡道，也可以利用“镜像”命令来创建，如图9-110所示。

图9-110 创建另一侧坡道
